Комбінований фотоелектричний модуль

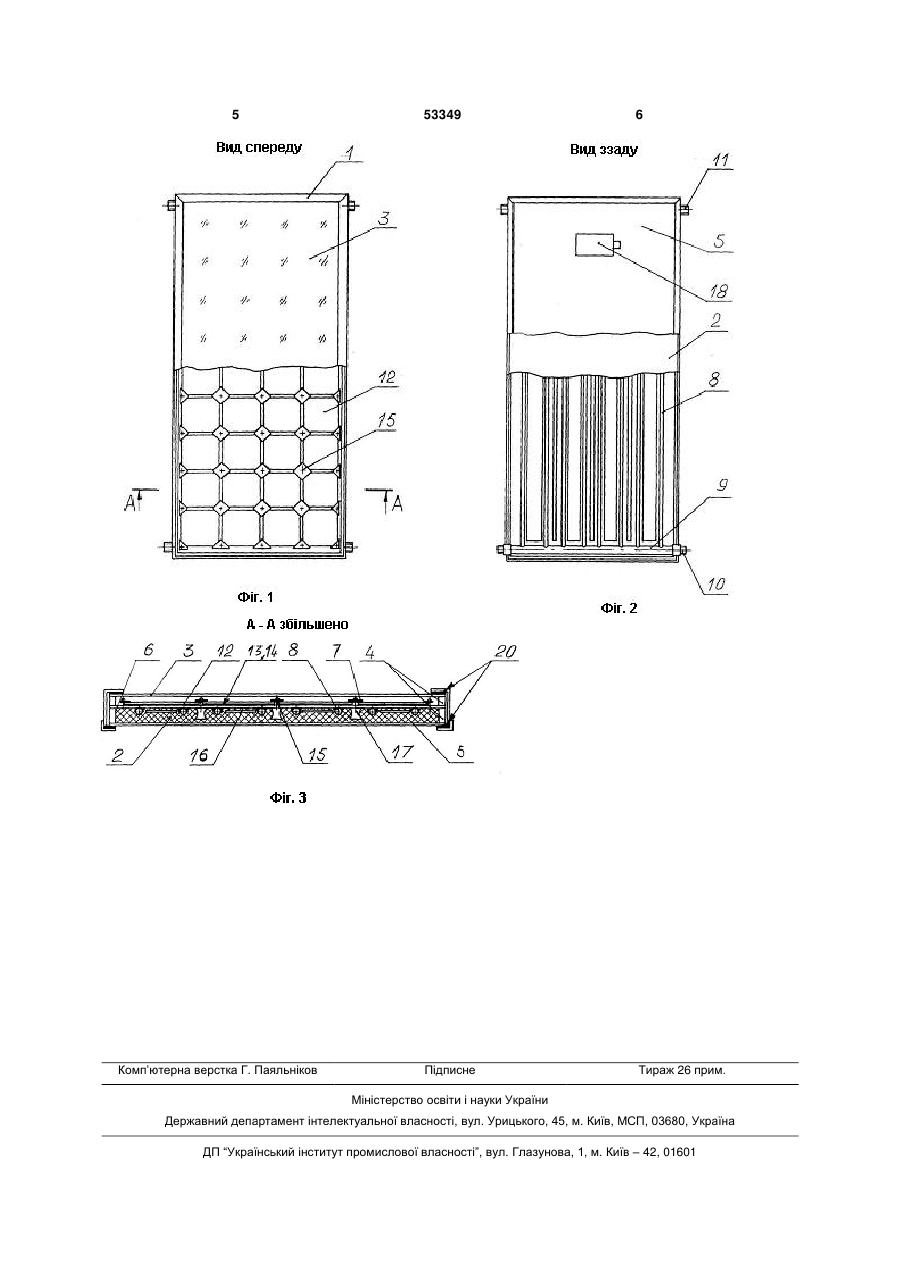

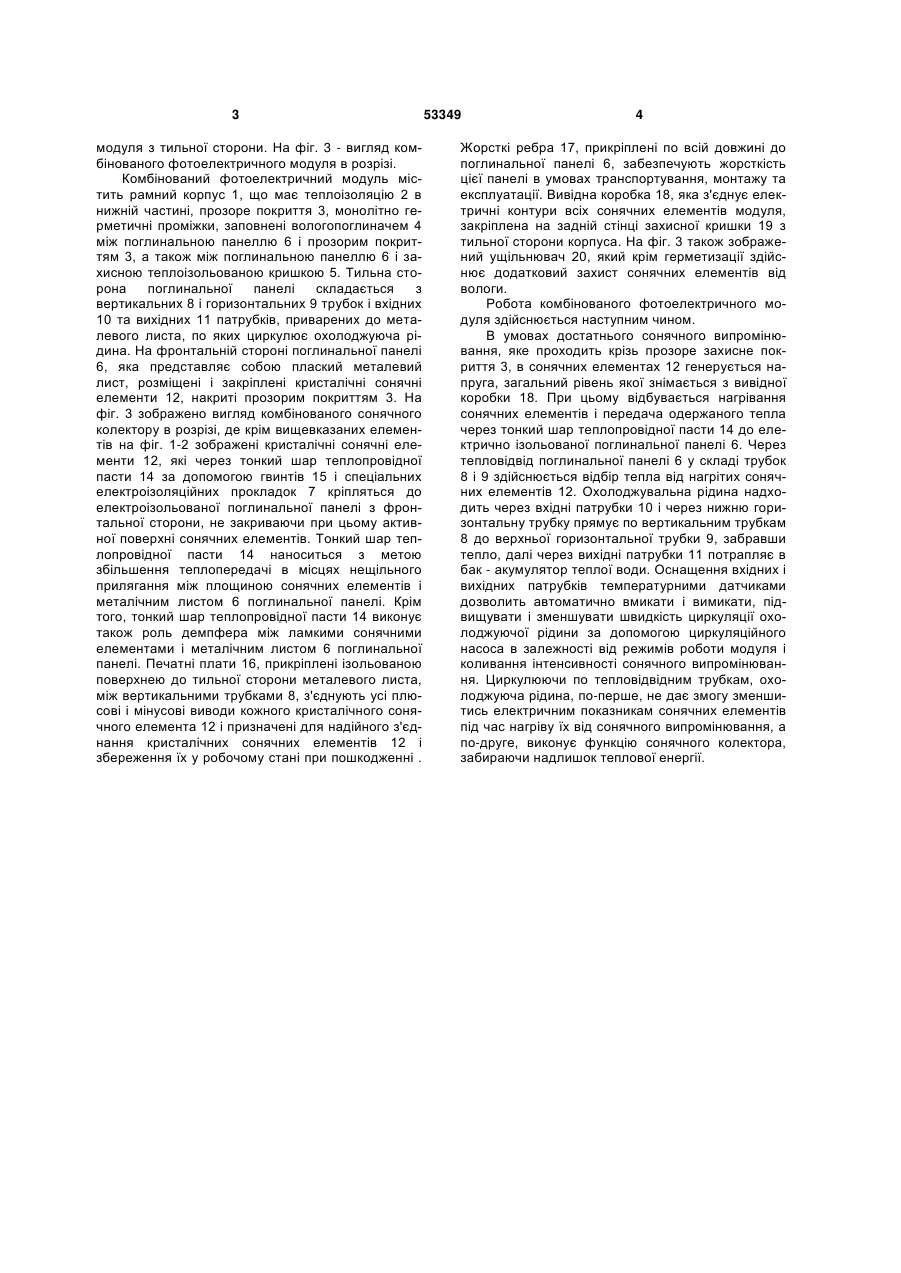

Комбінований фотоелектричний модуль, що містить рамний теплоізоляційний корпус з волого 3 модуля з тильної сторони. На фіг. 3 - вигляд комбінованого фотоелектричного модуля в розрізі. Комбінований фотоелектричний модуль містить рамний корпус 1, що має теплоізоляцію 2 в нижній частині, прозоре покриття 3, монолітно герметичні проміжки, заповнені вологопоглиначем 4 між поглинальною панеллю 6 і прозорим покриттям 3, а також між поглинальною панеллю 6 і захисною теплоізольованою кришкою 5. Тильна сторона поглинальної панелі складається з вертикальних 8 і горизонтальних 9 трубок і вхідних 10 та вихідних 11 патрубків, приварених до металевого листа, по яких циркулює охолоджуюча рідина. На фронтальній стороні поглинальної панелі 6, яка представляє собою плаский металевий лист, розміщені і закріплені кристалічні сонячні елементи 12, накриті прозорим покриттям 3. На фіг. 3 зображено вигляд комбінованого сонячного колектору в розрізі, де крім вищевказаних елементів на фіг. 1-2 зображені кристалічні сонячні елементи 12, які через тонкий шар теплопровідної пасти 14 за допомогою гвинтів 15 і спеціальних електроізоляційних прокладок 7 кріпляться до електроізольованої поглинальної панелі з фронтальної сторони, не закриваючи при цьому активної поверхні сонячних елементів. Тонкий шар теплопровідної пасти 14 наноситься з метою збільшення теплопередачі в місцях нещільного прилягання між площиною сонячних елементів і металічним листом 6 поглинальної панелі. Крім того, тонкий шар теплопровідної пасти 14 виконує також роль демпфера між ламкими сонячними елементами і металічним листом 6 поглинальної панелі. Печатні плати 16, прикріплені ізольованою поверхнею до тильної сторони металевого листа, між вертикальними трубками 8, з'єднують усі плюсові і мінусові виводи кожного кристалічного сонячного елемента 12 і призначені для надійного з'єднання кристалічних сонячних елементів 12 і збереження їх у робочому стані при пошкодженні . 53349 4 Жорсткі ребра 17, прикріплені по всій довжині до поглинальної панелі 6, забезпечують жорсткість цієї панелі в умовах транспортування, монтажу та експлуатації. Вивідна коробка 18, яка з'єднує електричні контури всіх сонячних елементів модуля, закріплена на задній стінці захисної кришки 19 з тильної сторони корпуса. На фіг. 3 також зображений ущільнювач 20, який крім герметизації здійснює додатковий захист сонячних елементів від вологи. Робота комбінованого фотоелектричного модуля здійснюється наступним чином. В умовах достатнього сонячного випромінювання, яке проходить крізь прозоре захисне покриття 3, в сонячних елементах 12 генерується напруга, загальний рівень якої знімається з вивідної коробки 18. При цьому відбувається нагрівання сонячних елементів і передача одержаного тепла через тонкий шар теплопровідної пасти 14 до електрично ізольованої поглинальної панелі 6. Через тепловідвід поглинальної панелі 6 у складі трубок 8 і 9 здійснюється відбір тепла від нагрітих сонячних елементів 12. Охолоджувальна рідина надходить через вхідні патрубки 10 і через нижню горизонтальну трубку прямує по вертикальним трубкам 8 до верхньої горизонтальної трубки 9, забравши тепло, далі через вихідні патрубки 11 потрапляє в бак - акумулятор теплої води. Оснащення вхідних і вихідних патрубків температурними датчиками дозволить автоматично вмикати і вимикати, підвищувати і зменшувати швидкість циркуляції охолоджуючої рідини за допомогою циркуляційного насоса в залежності від режимів роботи модуля і коливання інтенсивності сонячного випромінювання. Циркулюючи по тепловідвідним трубкам, охолоджуюча рідина, по-перше, не дає змогу зменшитись електричним показникам сонячних елементів під час нагріву їх від сонячного випромінювання, а по-друге, виконує функцію сонячного колектора, забираючи надлишок теплової енергії. 5 Комп’ютерна верстка Г. Паяльніков 53349 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
