Штамповий блок для отримання нерознімного з’єднання “метал-неметал” методом холодного об’ємного штампування

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 53350

Опубліковано: 11.10.2010

Автори: Алєксєєнко Максим Васильович, Кришкін Борис Борисович

Завантажити PDF файл.

Формула / Реферат

Текст

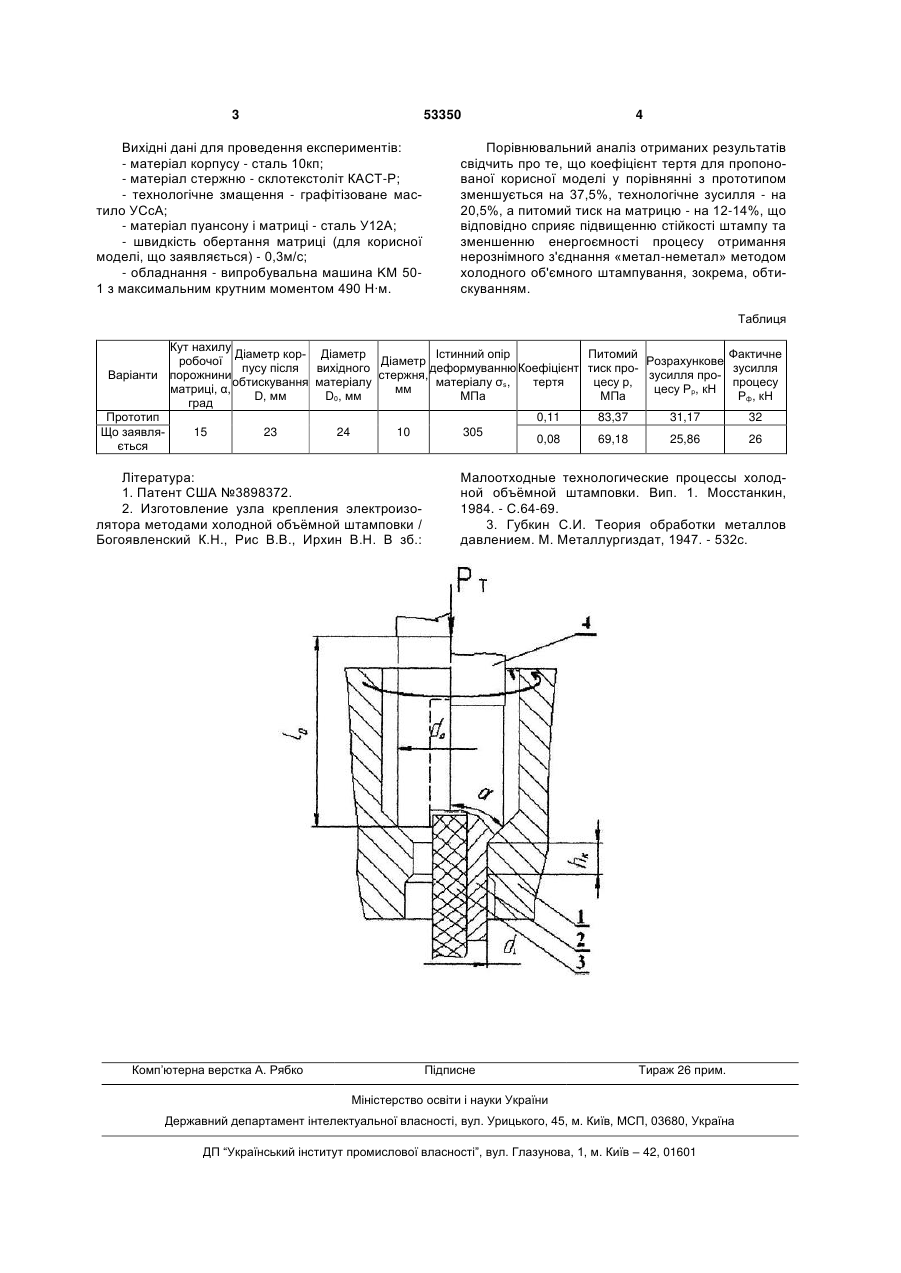

Штамповий блок для отримання нерознімного з'єднання "метал-неметал" методом холодного об'ємного штампування, зокрема, обтискуванням, що включає пуансон та матрицю, який відрізняється тим, що матриця виконана із можливістю її обертання навколо своєї осі із визначеною швидкістю. (19) (21) u201001447 (22) 12.02.2010 (24) 11.10.2010 (46) 11.10.2010, Бюл.№ 19, 2010 р. (72) КРИШКІН БОРИС БОРИСОВИЧ, АЛЄКСЄЄНКО МАКСИМ ВАСИЛЬОВИЧ (73) КІРОВОГРАДСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 53350 Вихідні дані для проведення експериментів: - матеріал корпусу - сталь 10кп; - матеріал стержню - склотекстоліт КАСТ-Р; - технологічне змащення - графітізоване мастило УСсА; - матеріал пуансону і матриці - сталь У12А; - швидкість обертання матриці (для корисної моделі, що заявляється) - 0,3м/с; - обладнання - випробувальна машина KM 501 з максимальним крутним моментом 490 Н∙м. 4 Порівнювальний аналіз отриманих результатів свідчить про те, що коефіцієнт тертя для пропонованої корисної моделі у порівнянні з прототипом зменшується на 37,5%, технологічне зусилля - на 20,5%, а питомий тиск на матрицю - на 12-14%, що відповідно сприяє підвищенню стійкості штампу та зменшенню енергоємності процесу отримання нерознімного з'єднання «метал-неметал» методом холодного об'ємного штампування, зокрема, обтискуванням. Таблиця Кут нахилу Діаметр кор- Діаметр Істинний опір Питомий Фактичне робочої Діаметр Розрахункове пусу після вихідного деформуванню Коефіцієнт тиск прозусилля Варіанти порожнини стержня, зусилля прообтискування матеріалу матеріалу σs, тертя цесу p, процесу матриці, α, мм цесу Рр, кН D, мм D0, мм МПа МПа Рф, кН град Прототип 0,11 83,37 31,17 32 15 23 24 10 305 Що заявля0,08 69,18 25,86 26 ється Література: 1. Патент США №3898372. 2. Изготовление узла крепления электроизолятора методами холодной объѐмной штамповки / Богоявленский К.Н., Рис В.В., Ирхин В.Н. В зб.: Комп’ютерна верстка А. Рябко Малоотходные технологические процессы холодной объѐмной штамповки. Вип. 1. Мосстанкин, 1984. - С.64-69. 3. Губкин С.И. Теория обработки металлов давлением. М. Металлургиздат, 1947. - 532с. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Die block for obtaining permanent connection "metal-nonmetal" by method of cold closed-die forging

Автори англійською

Kryshkin Borys Borysovych, Alieksieienko Maksym Vasyliovych

Назва патенту російською

Штамповый блок для получения неразъемного соединения "металл-неметалл" методом холодной объемной штамповки

Автори російською

Крышкин Борис Борисович, Алексеенко Максим Васильевич

МПК / Мітки

МПК: B23P 25/00

Мітки: блок, нерознімного, об`ємного, метал-неметал, штампування, штамповий, отримання, з'єднання, холодного, методом
