Теплогенератор
Номер патенту: 53348
Опубліковано: 11.10.2010
Формула / Реферат
Теплогенератор, що містить циліндричний корпус, встановлений на привідному валу ротор, а також патрубки для підводу та виведення рідини, який відрізняється тим, що з метою підвищення ефективності нагрівання теплоносія у теплогенераторі, забезпечення високого ступеня перетворення енергії, спрощення конструкції ротор виконаний набірним із декількох елементів і має систему капілярних каналів та порожнин різного об'єму та конфігурації, що слугують для розгону рідини та перетворення енергії руху рідини у теплову енергію.
Текст

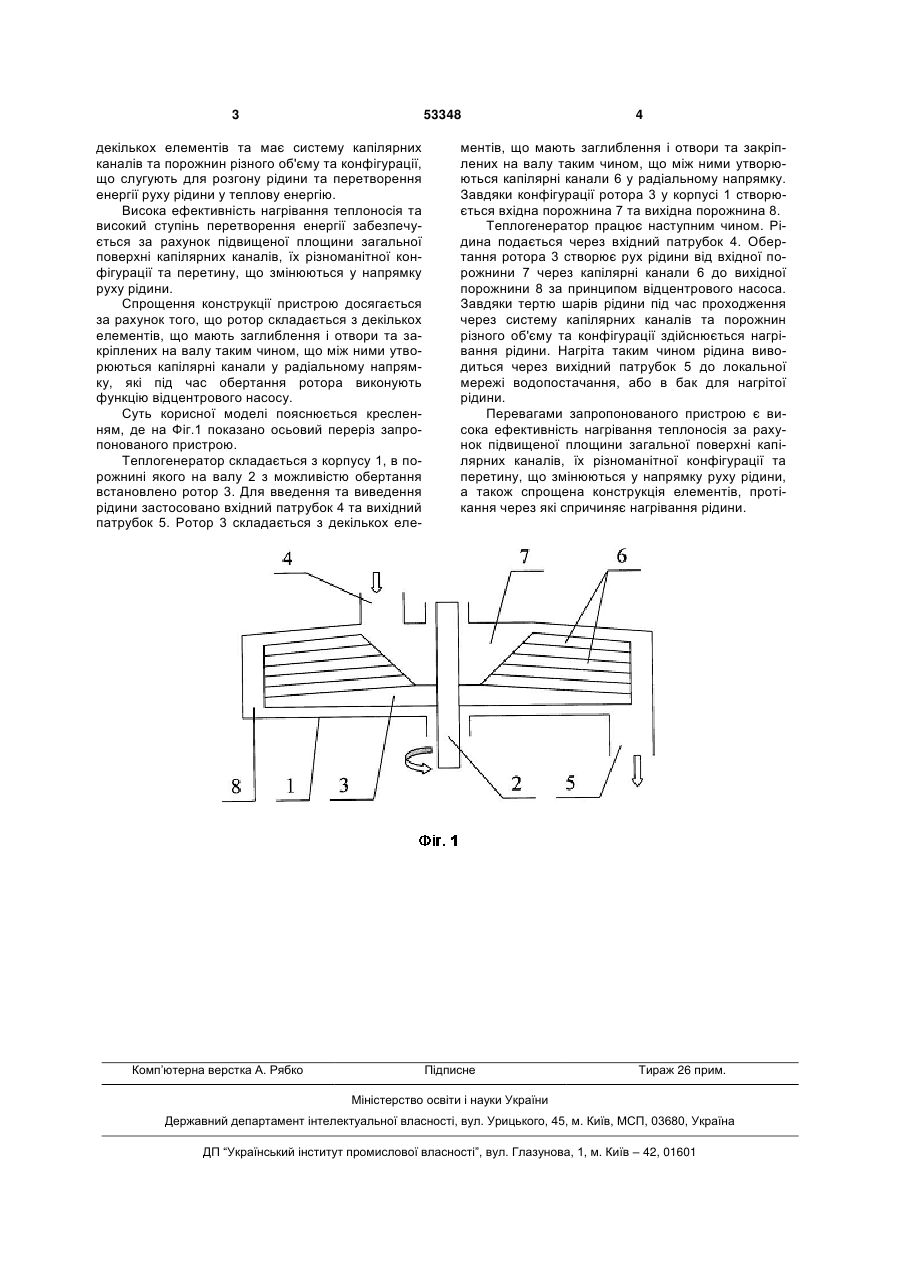

Теплогенератор, що містить циліндричний корпус, встановлений на привідному валу ротор, а 3 53348 декількох елементів та має систему капілярних каналів та порожнин різного об'єму та конфігурації, що слугують для розгону рідини та перетворення енергії руху рідини у теплову енергію. Висока ефективність нагрівання теплоносія та високий ступінь перетворення енергії забезпечується за рахунок підвищеної площини загальної поверхні капілярних каналів, їх різноманітної конфігурації та перетину, що змінюються у напрямку руху рідини. Спрощення конструкції пристрою досягається за рахунок того, що ротор складається з декількох елементів, що мають заглиблення і отвори та закріплених на валу таким чином, що між ними утворюються капілярні канали у радіальному напрямку, які під час обертання ротора виконують функцію відцентрового насосу. Суть корисної моделі пояснюється кресленням, де на Фіг.1 показано осьовий переріз запропонованого пристрою. Теплогенератор складається з корпусу 1, в порожнині якого на валу 2 з можливістю обертання встановлено ротор 3. Для введення та виведення рідини застосовано вхідний патрубок 4 та вихідний патрубок 5. Ротор 3 складається з декількох еле Комп’ютерна верстка А. Рябко 4 ментів, що мають заглиблення і отвори та закріплених на валу таким чином, що між ними утворюються капілярні канали 6 у радіальному напрямку. Завдяки конфігурації ротора 3 у корпусі 1 створюється вхідна порожнина 7 та вихідна порожнина 8. Теплогенератор працює наступним чином. Рідина подається через вхідний патрубок 4. Обертання ротора 3 створює рух рідини від вхідної порожнини 7 через капілярні канали 6 до вихідної порожнини 8 за принципом відцентрового насоса. Завдяки тертю шарів рідини під час проходження через систему капілярних каналів та порожнин різного об'єму та конфігурації здійснюється нагрівання рідини. Нагріта таким чином рідина виводиться через вихідний патрубок 5 до локальної мережі водопостачання, або в бак для нагрітої рідини. Перевагами запропонованого пристрою є висока ефективність нагрівання теплоносія за рахунок підвищеної площини загальної поверхні капілярних каналів, їх різноманітної конфігурації та перетину, що змінюються у напрямку руху рідини, а також спрощена конструкція елементів, протікання через які спричиняє нагрівання рідини. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюHeat generator
Автори англійськоюZubko Yurii Hryhorovych, Myznikov Dmytro Hennadiiovych
Назва патенту російськоюТеплогенератор
Автори російськоюЗубко Юрий Григорьевич, Мызников Дмитрий Геннадьевич
МПК / Мітки
МПК: F24J 3/00
Мітки: теплогенератор
