Імплантат “star”

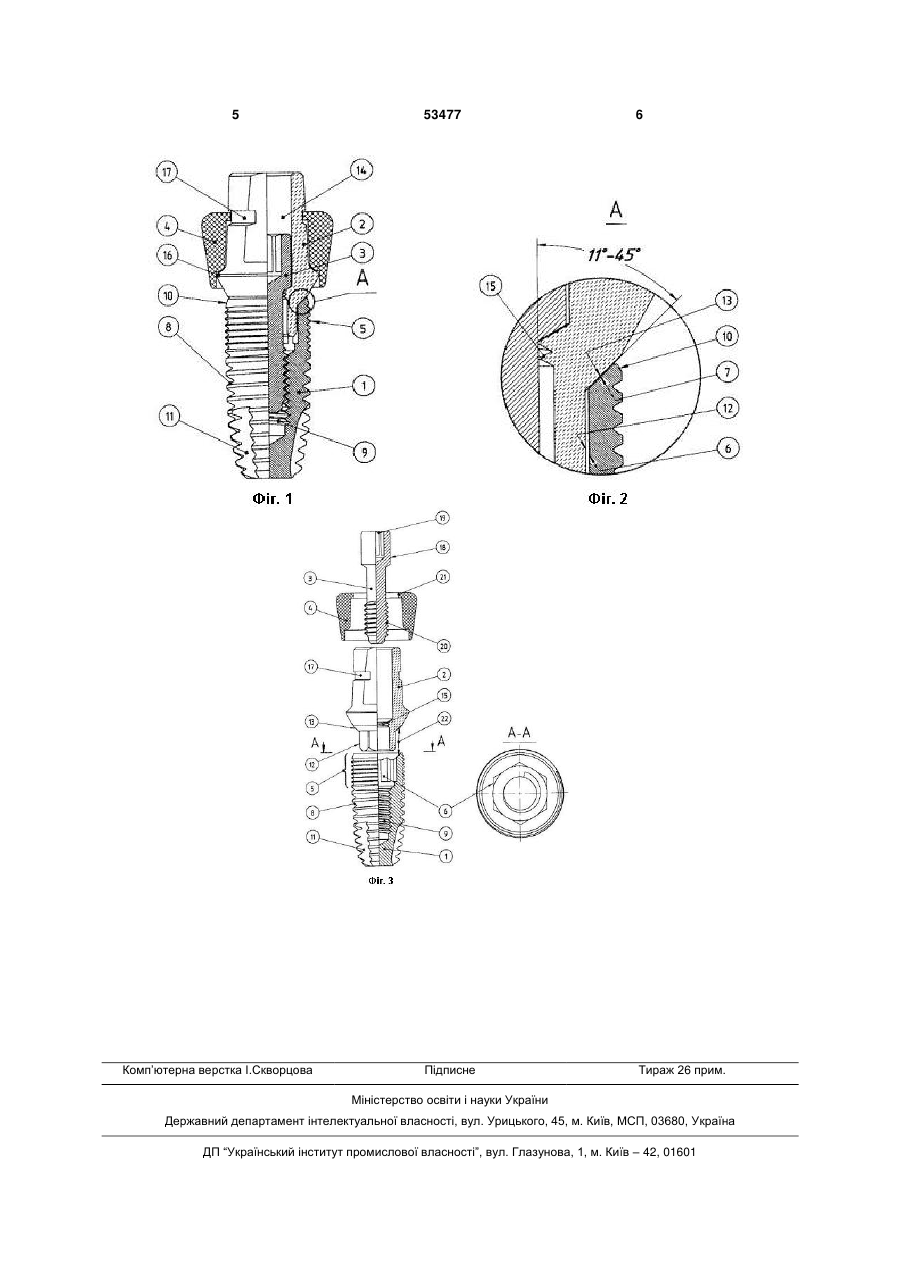

Імплантат, що містить внутрішньокісткову частину з шийкою, на якій розміщена з упором опорна головка з круговою канавкою, що спирається на внутрішньокісткову частину, кріпиться за допомогою гвинта фіксуючого і на неї насаджений форму 3 головка в її середній частині додатково оснащена кутовим уступом. Пропоноване рішення забезпечує високу механічну стабільність та довготривалість з'єднання абатмента (опорної головки) з внутрішньокістковою частиною, що фактично виключає мікрорухомість і розхитування з'єднання опорна головка внутрішньокісткова частина. Так, конусне з’єднання частин,зрозуміло, скеровує сили, що виникають при жувальних навантаженнях, всередину по осі опорної головки, а фіксуючий гвинт натягує конусну пару в протидію проти шкідливих бокових навантажень. Додаткова мікрорізьба на шийці внутрішньокісткової частини забезпечує стабільність та розподіл навантаження на кортикальну пластину кістки, зменшує її подальшу резорбцію, значно збільшує опорну здатність внутрішньокісткової частини до навантажень. Внутрішній нахил пришийкових опорних стінок внутрішньокісткової частини при такому з'єднанні, протистоїть боковим навантаженням на окремих ділянках кортикальної пластини кістки. Як наслідок ,низький профіль з'єднання покращує естетику та дозволяє отримати природній вигляд протезів на естетично важливих ділянках. Завдяки зовнішньому кутовому уступу по краю платформи забезпечується щільне кісткове прилягання до шийки внутрішньокісткової частини. Пропоновані вздовж апікальної внутрішньокісткової частини повздовжні канавки забезпечують її наповнення кістковими фрагментами, що покращує остеоінтеграцію. Суть заявленої моделі ілюструється кресленнями ,де на фіг. 1, 2, 3, 4 зображені - стаканоподібна внутрішньокісткова частина 1, що включає: - мікрорізьбову шийку назовні - 5, - шестигранник внутрішній - 6 - внутрішній конус опорний - 7 над ним - різьбу зовнішню - 8 під мікрорізьбою - різьбу внутрішню - 9 під шестигранником всередині - уступ зовнішній - 10 по краю платформи - канавку повздовжню - 11 в апікальній конусній частині. - конусне з'єднанням під кутом 11°-45° - 22 опорна головка - 2, що має: - шестигранник зовнішній - 12 - конус зовнішній опорний - 13 - отвір наскрізний - 14 - різьба внутрішня -15 - уступ торцевий - 16 - канавку кільцеву - 17; гвинт фіксуючий - 3, що має: - головку циліндричну - 18 - внутрішній шестигранник - 19 - різьбу по тілу - 20 53477 4 формувач ясенної манжетки - 4, що має - кільцевий буртик - 21 Внутрішньокісткову частину імплантату (1), виконують з зовнішнім уступом (10) по краю платформи, мікрорізьбою (5) в області шийки, зовнішньою різьбою (8) по тілу, що закінчується конусною апікальною частиною з повздовжніми канавками (11). Всередині внутрішньокісткову частину (1) виконують з внутрішнім конусом опорним (7) під ним, з шестигранником внутрішнім (6) з різьбою внутрішньою (9). На внутрішньокісткову частину, що описана вище розміщують опорну головку (2), що спирається на конусне з’єднання (вид А) під кутом від 11° до 45°. Опорна головка (2) виконана пустотілою із наскрізним отвором (14) по осі та зовнішнім конусом опорним (13) і шестигранником зовнішнім (12) в місці з'єднання з внутрішньокістковою частиною (1). Зовнішній шестигранник (12) і зовнішній опорний конус (13) опорної головки (2) встановлюється у внутрішній опорний конус (7) і шестигранник опорний внутрішній (6) внутрішньокісткової частини (1). Опорна головка (2) прикручується до внутрішньокісткової частини (1)за допомогою фіксуючого гвинта (3). На опорну головку (2) насаджується формувач ясенної манжетки(4), виконаний з кільцевим буртиком (21). Імплантат використовується таким чином. Після введення знеболювального, розрізу м’яких тканин відшаровують слизово-окисний клапоть, трепанують кістку та підготовлюють канал, який за діаметром та довжиною відповідає розміру внутрішньокісткової частини. Виготовлену внутрішньокісткову частину (1) вкручують різьбою (8) у підготовлену кістку щелепи. При одноетаповій імплантації у внутрішньокісткову частину (1) встановлюють опорну головку (2), яка прикручується до внутрішньокісткової частини (1) за допомогою фіксуючого гвинта (3). Для формування ясенних тканин під протезування на бічні поверхні опорної головки (2), тимчасово насаджують формувач ясенної манжетки (3) з кільцевим буртиком - (21). Перед протезуванням ясенну манжетку (3) знімають з наступним встановленням протезу зуба. Заявлена модель, як вона описана вище дозволяє полегшити процес протезування за рахунок вдосконалення конструкції імплантату та може знайти широке застосування у ортопедичній стоматології протезування зубів. Дрібносерійний випуск пропонованих пристроїв організується на базі Львівського медичного університету у II кв-лі 2010 р. 5 Комп’ютерна верстка І.Скворцова 53477 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
