Стенд для повірки коректорів та обчислювачів об’єму газу

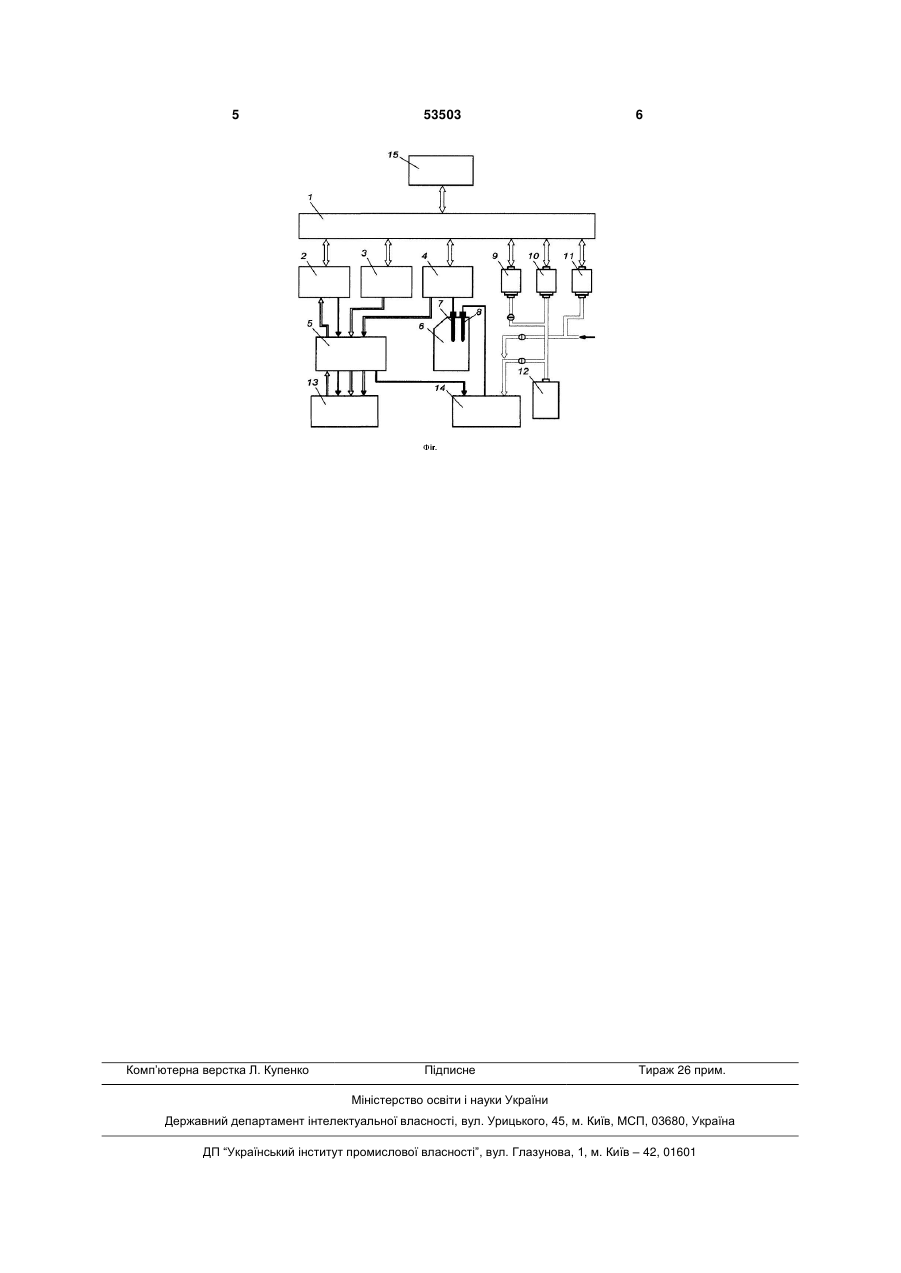

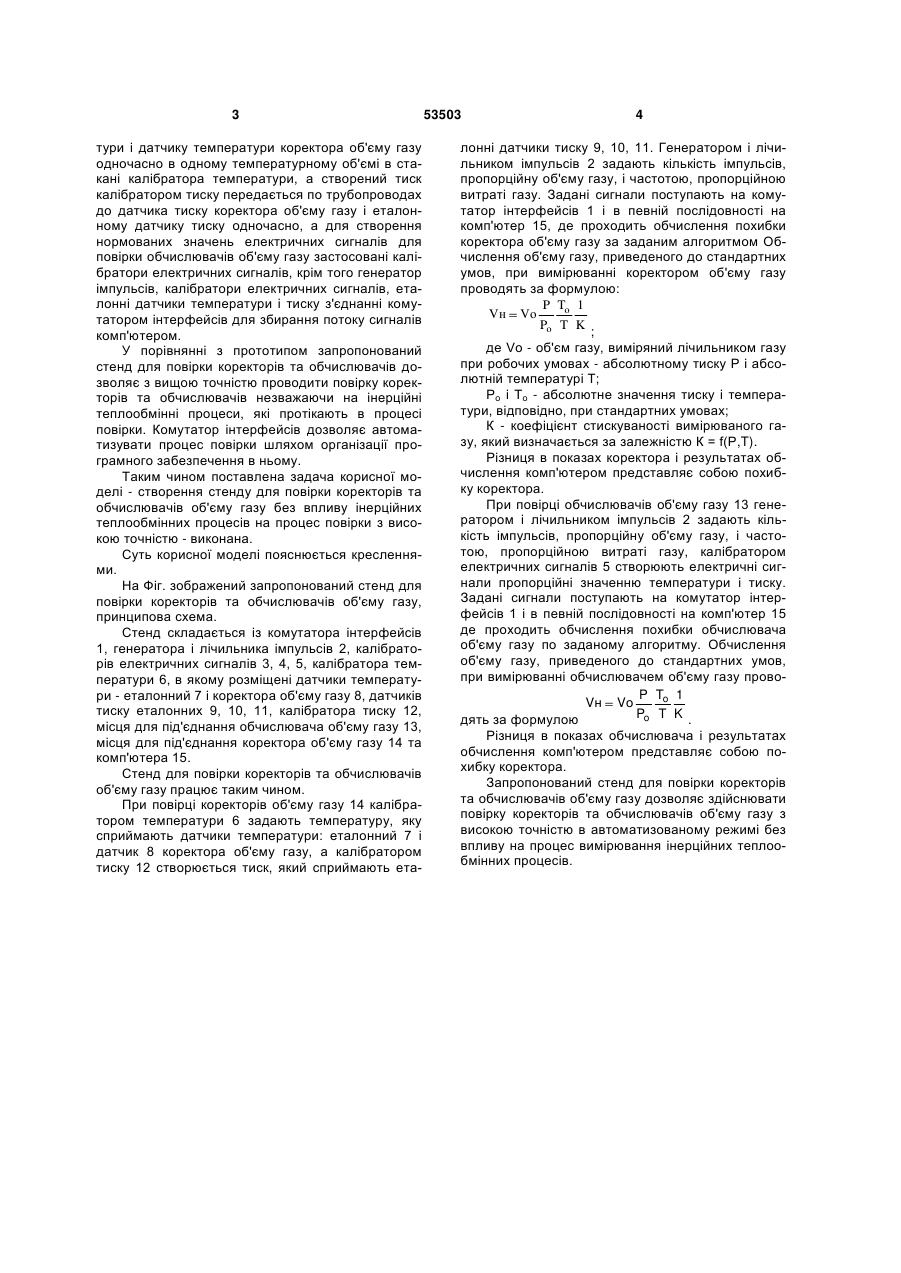

Стенд для повірки коректорів та обчислювачів об'єму газу, що має комп'ютер з програмним забезпеченням, інтерфейс для під'єднання коректорів або обчислювачів, калібратор температури і 3 тури і датчику температури коректора об'єму газу одночасно в одному температурному об'ємі в стакані калібратора температури, а створений тиск калібратором тиску передається по трубопроводах до датчика тиску коректора об'єму газу і еталонному датчику тиску одночасно, а для створення нормованих значень електричних сигналів для повірки обчислювачів об'єму газу застосовані калібратори електричних сигналів, крім того генератор імпульсів, калібратори електричних сигналів, еталонні датчики температури і тиску з'єднанні комутатором інтерфейсів для збирання потоку сигналів комп'ютером. У порівнянні з прототипом запропонований стенд для повірки коректорів та обчислювачів дозволяє з вищою точністю проводити повірку коректорів та обчислювачів незважаючи на інерційні теплообмінні процеси, які протікають в процесі повірки. Комутатор інтерфейсів дозволяє автоматизувати процес повірки шляхом організації програмного забезпечення в ньому. Таким чином поставлена задача корисної моделі - створення стенду для повірки коректорів та обчислювачів об'єму газу без впливу інерційних теплообмінних процесів на процес повірки з високою точністю - виконана. Суть корисної моделі пояснюється кресленнями. На Фіг. зображений запропонований стенд для повірки коректорів та обчислювачів об'єму газу, принципова схема. Стенд складається із комутатора інтерфейсів 1, генератора і лічильника імпульсів 2, калібраторів електричних сигналів 3, 4, 5, калібратора температури 6, в якому розміщені датчики температури - еталонний 7 і коректора об'єму газу 8, датчиків тиску еталонних 9, 10, 11, калібратора тиску 12, місця для під'єднання обчислювача об'єму газу 13, місця для під'єднання коректора об'єму газу 14 та комп'ютера 15. Стенд для повірки коректорів та обчислювачів об'єму газу працює таким чином. При повірці коректорів об'єму газу 14 калібратором температури 6 задають температуру, яку сприймають датчики температури: еталонний 7 і датчик 8 коректора об'єму газу, а калібратором тиску 12 створюється тиск, який сприймають ета 53503 4 лонні датчики тиску 9, 10, 11. Генератором і лічильником імпульсів 2 задають кількість імпульсів, пропорційну об'єму газу, і частотою, пропорційною витраті газу. Задані сигнали поступають на комутатор інтерфейсів 1 і в певній послідовності на комп'ютер 15, де проходить обчислення похибки коректора об'єму газу за заданим алгоритмом Обчислення об'єму газу, приведеного до стандартних умов, при вимірюванні коректором об'єму газу проводять за формулою: P To 1 Vн Vо Po T K ; де Vo - об'єм газу, виміряний лічильником газу при робочих умовах - абсолютному тиску Р і абсолютній температурі Т; Ро і То - абсолютне значення тиску і температури, відповідно, при стандартних умовах; К - коефіцієнт стискуваності вимірюваного газу, який визначається за залежністю К = f(P,T). Різниця в показах коректора і результатах обчислення комп'ютером представляє собою похибку коректора. При повірці обчислювачів об'єму газу 13 генератором і лічильником імпульсів 2 задають кількість імпульсів, пропорційну об'єму газу, і частотою, пропорційною витраті газу, калібратором електричних сигналів 5 створюють електричні сигнали пропорційні значенню температури і тиску. Задані сигнали поступають на комутатор інтерфейсів 1 і в певній послідовності на комп'ютер 15 де проходить обчислення похибки обчислювача об'єму газу по заданому алгоритму. Обчислення об'єму газу, приведеного до стандартних умов, при вимірюванні обчислювачем об'єму газу провоP To 1 Vн Vо Po T K . дять за формулою Різниця в показах обчислювача і результатах обчислення комп'ютером представляє собою похибку коректора. Запропонований стенд для повірки коректорів та обчислювачів об'єму газу дозволяє здійснювати повірку коректорів та обчислювачів об'єму газу з високою точністю в автоматизованому режимі без впливу на процес вимірювання інерційних теплообмінних процесів. 5 Комп’ютерна верстка Л. Купенко 53503 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
