Спосіб повірки лічильників газу і пристрій для його здійснення

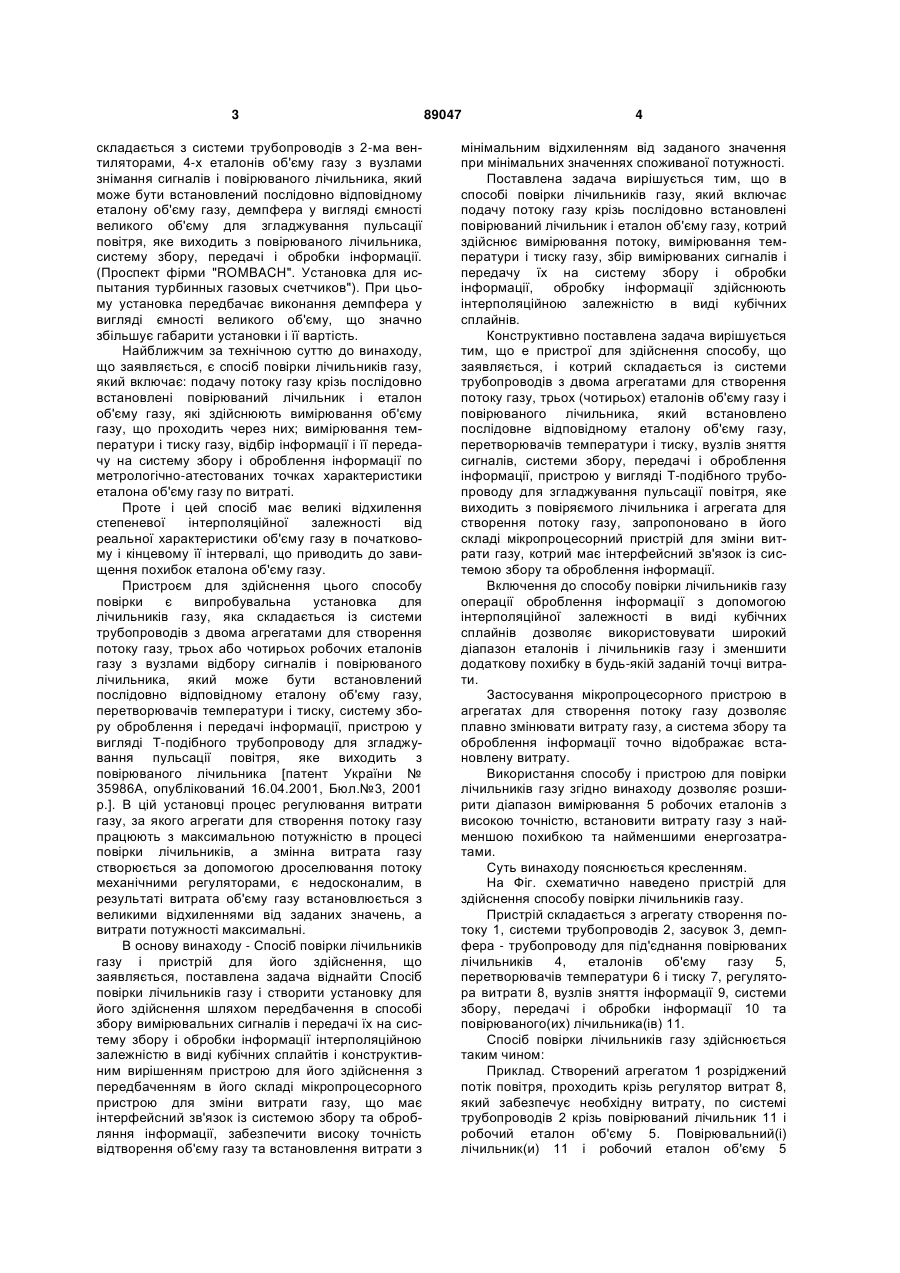

1. Спосіб повірки лічильників газу, який включає подачу газу крізь послідовно встановлені повірювальний лічильник газу і еталон об'єму газу, які здійснюють вимірювання об'єму газу, що прохо C2 2 (19) 1 3 складається з системи трубопроводів з 2-ма вентиляторами, 4-х еталонів об'єму газу з вузлами знімання сигналів і повірюваного лічильника, який може бути встановлений послідовно відповідному еталону об'єму газу, демпфера у вигляді ємності великого об'єму для згладжування пульсації повітря, яке виходить з повірюваного лічильника, систему збору, передачі і обробки інформації. (Проспект фірми "ROMBACH". Установка для испытания турбинных газовых счетчиков"). При цьому установка передбачає виконання демпфера у вигляді ємності великого об'єму, що значно збільшує габарити установки і її вартість. Найближчим за технічною суттю до винаходу, що заявляється, є спосіб повірки лічильників газу, який включає: подачу потоку газу крізь послідовно встановлені повірюваний лічильник і еталон об'єму газу, які здійснюють вимірювання об'єму газу, що проходить через них; вимірювання температури і тиску газу, відбір інформації і її передачу на систему збору і оброблення інформації по метрологічно-атестованих точках характеристики еталона об'єму газу по витраті. Проте і цей спосіб має великі відхилення степеневої інтерполяційної залежності від реальної характеристики об'єму газу в початковому і кінцевому її інтервалі, що приводить до завищення похибок еталона об'єму газу. Пристроєм для здійснення цього способу повірки є випробувальна установка для лічильників газу, яка складається із системи трубопроводів з двома агрегатами для створення потоку газу, трьох або чотирьох робочих еталонів газу з вузлами відбору сигналів і повірюваного лічильника, який може бути встановлений послідовно відповідному еталону об'єму газу, перетворювачів температури і тиску, систему збору оброблення і передачі інформації, пристрою у вигляді Т-подібного трубопроводу для згладжування пульсації повітря, яке виходить з повірюваного лічильника [патент України № 35986А, опублікований 16.04.2001, Бюл.№3, 2001 р.]. В цій установці процес регулювання витрати газу, за якого агрегати для створення потоку газу працюють з максимальною потужністю в процесі повірки лічильників, а змінна витрата газу створюється за допомогою дроселювання потоку механічними регуляторами, є недосконалим, в результаті витрата об'єму газу встановлюється з великими відхиленнями від заданих значень, а витрати потужності максимальні. В основу винаходу - Спосіб повірки лічильників газу і пристрій для його здійснення, що заявляється, поставлена задача віднайти Спосіб повірки лічильників газу і створити установку для його здійснення шляхом передбачення в способі збору вимірювальних сигналів і передачі їх на систему збору і обробки інформації інтерполяційною залежністю в виді кубічних сплайтів і конструктивним вирішенням пристрою для його здійснення з передбаченням в його складі мікропроцесорного пристрою для зміни витрати газу, що має інтерфейсний зв'язок із системою збору та обробляння інформації, забезпечити високу точність відтворення об'єму газу та встановлення витрати з 89047 4 мінімальним відхиленням від заданого значення при мінімальних значеннях споживаної потужності. Поставлена задача вирішується тим, що в способі повірки лічильників газу, який включає подачу потоку газу крізь послідовно встановлені повірюваний лічильник і еталон об'єму газу, котрий здійснює вимірювання потоку, вимірювання температури і тиску газу, збір вимірюваних сигналів і передачу їх на систему збору і обробки інформації, обробку інформації здійснюють інтерполяційною залежністю в виді кубічних сплайнів. Конструктивно поставлена задача вирішується тим, що е пристрої для здійснення способу, що заявляється, і котрий складається із системи трубопроводів з двома агрегатами для створення потоку газу, трьох (чотирьох) еталонів об'єму газу і повірюваного лічильника, який встановлено послідовне відповідному еталону об'єму газу, перетворювачів температури і тиску, вузлів зняття сигналів, системи збору, передачі і оброблення інформації, пристрою у вигляді Т-подібного трубопроводу для згладжування пульсації повітря, яке виходить з повіряємого лічильника і агрегата для створення потоку газу, запропоновано в його складі мікропроцесорний пристрій для зміни витрати газу, котрий має інтерфейсний зв'язок із системою збору та оброблення інформації. Включення до способу повірки лічильників газу операції оброблення інформації з допомогою інтерполяційної залежності в виді кубічних сплайнів дозволяє використовувати широкий діапазон еталонів і лічильників газу і зменшити додаткову похибку в будь-якій заданій точці витрати. Застосування мікропроцесорного пристрою в агрегатах для створення потоку газу дозволяє плавно змінювати витрату газу, а система збору та оброблення інформації точно відображає встановлену витрату. Використання способу і пристрою для повірки лічильників газу згідно винаходу дозволяє розширити діапазон вимірювання 5 робочих еталонів з високою точністю, встановити витрату газу з найменшою похибкою та найменшими енергозатратами. Суть винаходу пояснюється кресленням. На Фіг. схематично наведено пристрій для здійснення способу повірки лічильників газу. Пристрій складається з агрегату створення потоку 1, системи трубопроводів 2, засувок 3, демпфера - трубопроводу для під'єднання повірюваних лічильників 4, еталонів об'єму газу 5, перетворювачів температури 6 і тиску 7, регулятора витрати 8, вузлів зняття інформації 9, системи збору, передачі і обробки інформації 10 та повірюваного(их) лічильника(ів) 11. Спосіб повірки лічильників газу здійснюється таким чином: Приклад. Створений агрегатом 1 розріджений потік повітря, проходить крізь регулятор витрат 8, який забезпечує необхідну витрату, по системі трубопроводів 2 крізь повірюваний лічильник 11 і робочий еталон об'єму 5. Повірювальний(і) лічильник(и) 11 і робочий еталон об'єму 5 5 89047 розміщені на ділянках трубопроводів, які сполучені послідовно. В процесі повірки вимірюють температуру і тиск (перетворювачами 6 і 7 відповідно), знімають отриману інформацію і з допомогою системи збору, передачі і обробки інформації 10 обробляють її, при цьому здійснюють оброблення Комп’ютерна верстка А. Крижанівський 6 інформації з допомогою інтерполяційної залежності в виді кубічних сплайнів. Дослідження, які були проведені запропонованим способом і створеною згідно винаходу установкою з еталонами газу показали, що основна похибка еталонів не перевищує 0,15%, а установки в цілому не більше 0,25%. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
