Пристрій для усунення міофункціональних порушень

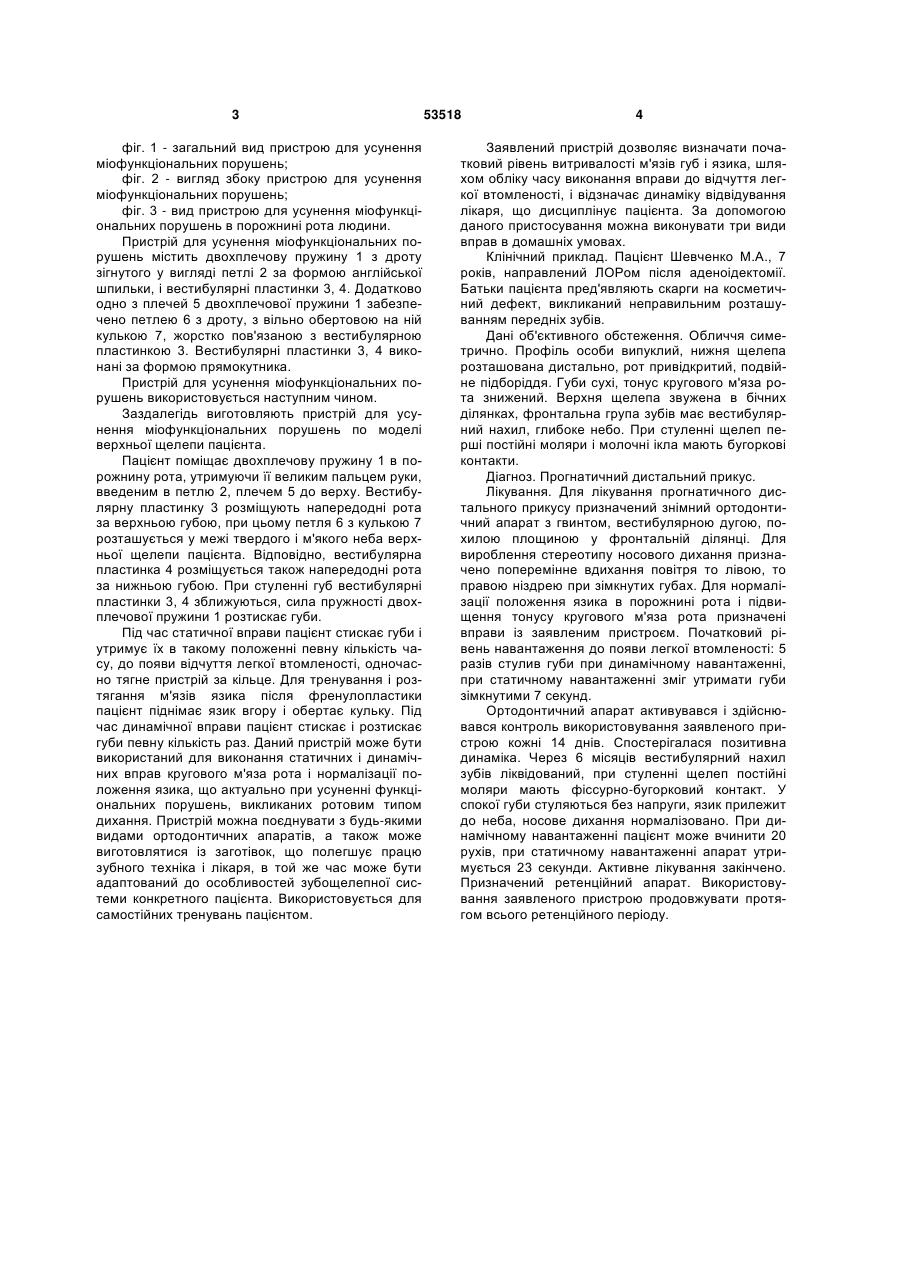

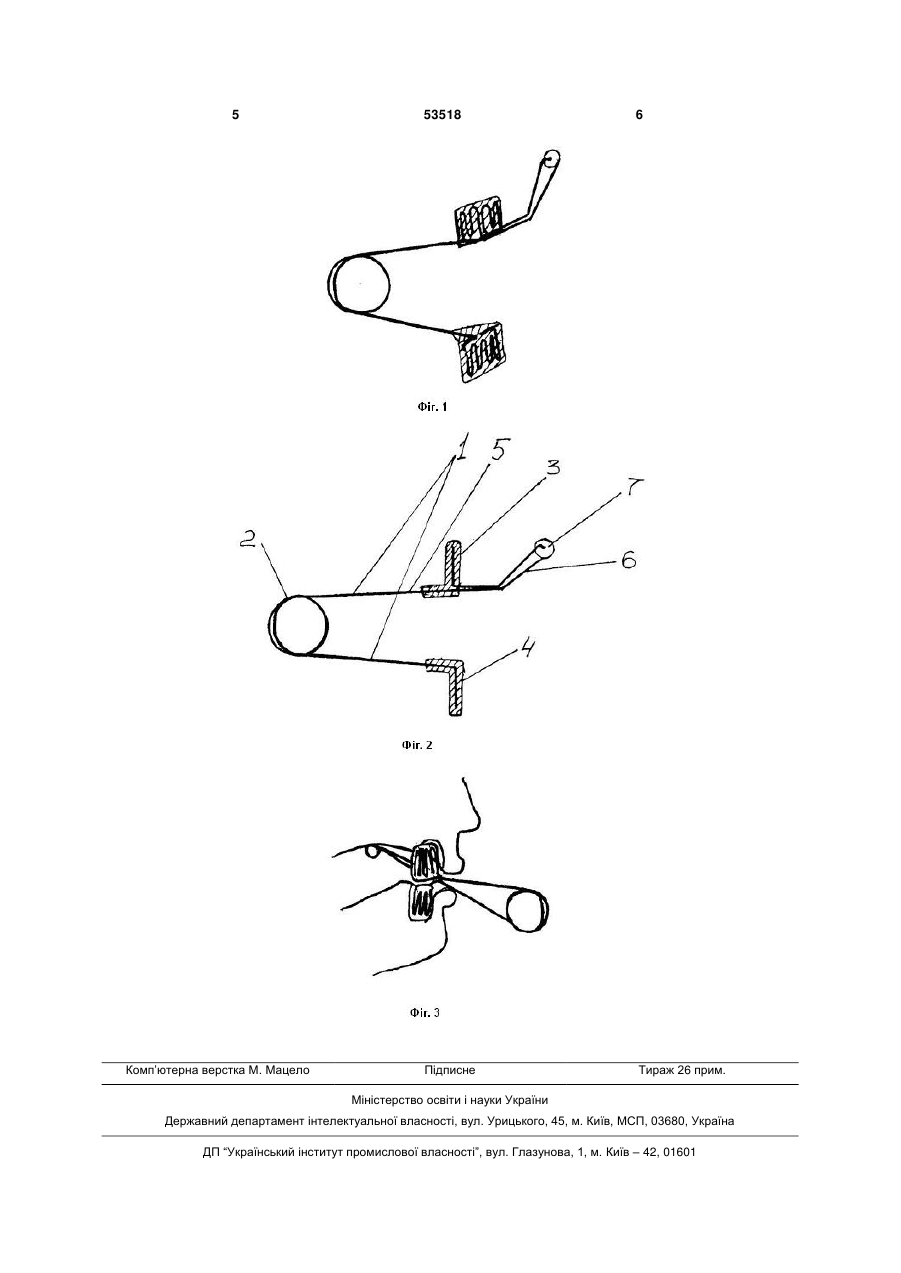

Пристрій для усунення міофункціональних порушень, що містить двоплечу пружину з дроту, зігнутого у вигляді петлі за формою англійської шпильки, і вестибулярні пластинки, який відрізняється тим, що він додатково забезпечений петлею з дроту, з вільно обертовою на ній кулькою, жорстко пов'язаною з вестибулярною пластиною одного з плечей двоплечої пружини, при цьому вестибулярні пластини мають прямокутну форму. (19) (21) u201003927 (22) 06.04.2010 (24) 11.10.2010 (46) 11.10.2010, Бюл.№ 19, 2010 р. (72) ДРОК ВІКТОРІЯ ОЛЕКСАНДРІВНА, САМОЙЛЕНКО АНДРІЙ ВАЛЕРІЙОВИЧ (73) ДРОК ВІКТОРІЯ ОЛЕКСАНДРІВНА, САМОЙЛЕНКО АНДРІЙ ВАЛЕРІЙОВИЧ 3 фіг. 1 - загальний вид пристрою для усунення міофункціональних порушень; фіг. 2 - вигляд збоку пристрою для усунення міофункціональних порушень; фіг. 3 - вид пристрою для усунення міофункціональних порушень в порожнині рота людини. Пристрій для усунення міофункціональних порушень містить двохплечову пружину 1 з дроту зігнутого у вигляді петлі 2 за формою англійської шпильки, і вестибулярні пластинки 3, 4. Додатково одно з плечей 5 двохплечової пружини 1 забезпечено петлею 6 з дроту, з вільно обертовою на ній кулькою 7, жорстко пов'язаною з вестибулярною пластинкою 3. Вестибулярні пластинки 3, 4 виконані за формою прямокутника. Пристрій для усунення міофункціональних порушень використовується наступним чином. Заздалегідь виготовляють пристрій для усунення міофункціональних порушень по моделі верхньої щелепи пацієнта. Пацієнт поміщає двохплечову пружину 1 в порожнину рота, утримуючи її великим пальцем руки, введеним в петлю 2, плечем 5 до верху. Вестибулярну пластинку 3 розміщують напередодні рота за верхньою губою, при цьому петля 6 з кулькою 7 розташується у межі твердого і м'якого неба верхньої щелепи пацієнта. Відповідно, вестибулярна пластинка 4 розміщується також напередодні рота за нижньою губою. При стуленні губ вестибулярні пластинки 3, 4 зближуються, сила пружності двохплечової пружини 1 розтискає губи. Під час статичної вправи пацієнт стискає губи і утримує їх в такому положенні певну кількість часу, до появи відчуття легкої втомленості, одночасно тягне пристрій за кільце. Для тренування і розтягання м'язів язика після френулопластики пацієнт піднімає язик вгору і обертає кульку. Під час динамічної вправи пацієнт стискає і розтискає губи певну кількість раз. Даний пристрій може бути використаний для виконання статичних і динамічних вправ кругового м'яза рота і нормалізації положення язика, що актуально при усуненні функціональних порушень, викликаних ротовим типом дихання. Пристрій можна поєднувати з будь-якими видами ортодонтичних апаратів, а також може виготовлятися із заготівок, що полегшує працю зубного техніка і лікаря, в той же час може бути адаптований до особливостей зубощелепної системи конкретного пацієнта. Використовується для самостійних тренувань пацієнтом. 53518 4 Заявлений пристрій дозволяє визначати початковий рівень витривалості м'язів губ і язика, шляхом обліку часу виконання вправи до відчуття легкої втомленості, і відзначає динаміку відвідування лікаря, що дисциплінує пацієнта. За допомогою даного пристосування можна виконувати три види вправ в домашніх умовах. Клінічний приклад. Пацієнт Шевченко М.А., 7 років, направлений ЛОРом після аденоідектомії. Батьки пацієнта пред'являють скарги на косметичний дефект, викликаний неправильним розташуванням передніх зубів. Дані об'єктивного обстеження. Обличчя симетрично. Профіль особи випуклий, нижня щелепа розташована дистально, рот привідкритий, подвійне підборіддя. Губи сухі, тонус кругового м'яза рота знижений. Верхня щелепа звужена в бічних ділянках, фронтальна група зубів має вестибулярний нахил, глибоке небо. При стуленні щелеп перші постійні моляри і молочні ікла мають бугоркові контакти. Діагноз. Прогнатичний дистальний прикус. Лікування. Для лікування прогнатичного дистального прикусу призначений знімний ортодонтичний апарат з гвинтом, вестибулярною дугою, похилою площиною у фронтальній ділянці. Для вироблення стереотипу носового дихання призначено поперемінне вдихання повітря то лівою, то правою ніздрею при зімкнутих губах. Для нормалізації положення язика в порожнині рота і підвищення тонусу кругового м'яза рота призначені вправи із заявленим пристроєм. Початковий рівень навантаження до появи легкої втомленості: 5 разів стулив губи при динамічному навантаженні, при статичному навантаженні зміг утримати губи зімкнутими 7 секунд. Ортодонтичний апарат активувався і здійснювався контроль використовування заявленого пристрою кожні 14 днів. Спостерігалася позитивна динаміка. Через 6 місяців вестибулярний нахил зубів ліквідований, при стуленні щелеп постійні моляри мають фіссурно-бугорковий контакт. У спокої губи стуляються без напруги, язик прилежит до неба, носове дихання нормалізовано. При динамічному навантаженні пацієнт може вчинити 20 рухів, при статичному навантаженні апарат утримується 23 секунди. Активне лікування закінчено. Призначений ретенційний апарат. Використовування заявленого пристрою продовжувати протягом всього ретенційного періоду. 5 Комп’ютерна верстка М. Мацело 53518 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
