Електродна система для очищення тунелів зливової каналізації

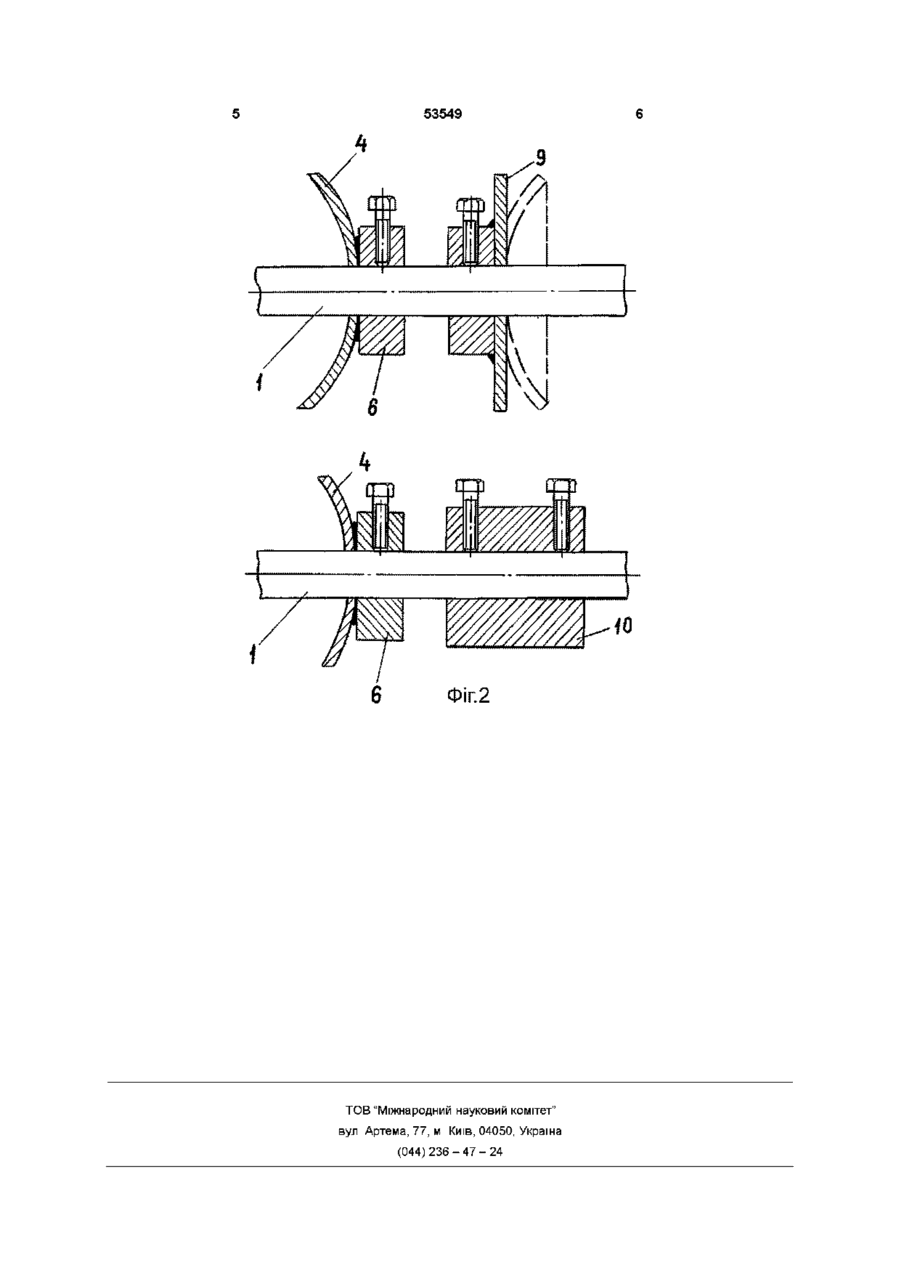

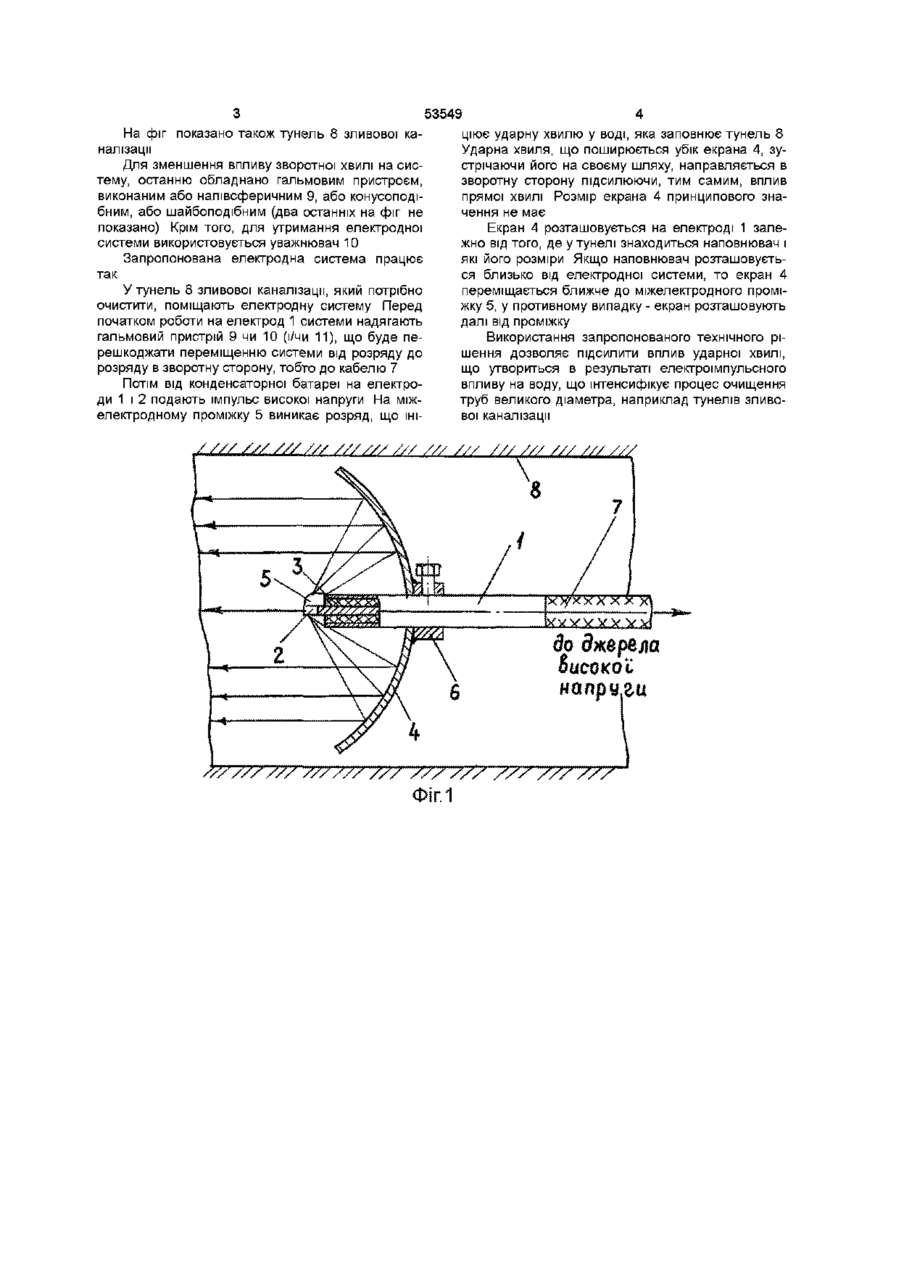

Електродна система для очищення тунелів зливової каналізації, що містить коаксіально розташовані електроди, розділені ІЗОЛЯЦІЄЮ і приєднані до джерела високої напруги, яка відрізняється тим, що зовнішню поверхню електродної системи обладнано виконаним з можливістю переміщення уздовж и твірної металевим екраном, який має форму півсферичної поверхні, увігнуту частину якого спрямовано у бік міжелектродного проміжку, й механічним гальмовим пристроєм, виконаним або шайбоподібним, або півсферичним, або конічним Запропоноване технічне рішення належить до технологічних процесів, а конкретніше - до пристроїв, що реалізують електрогідравлічний спосіб очищення порожніх виробів великого діаметра й довжини Відома проста у виготовленні й надійна в експлуатації електрогідравлічна система з коаксіальним розташуванням електродів Проміжок між електродами заповнено діелектриком, наприклад, епоксидним компаундом, склотканиною і тощо (див Гулий Г О , Малюшевський П П Основи розрядної імпульсної технології — Київ Наукова думка, 1977,— 176 С) Цю систему можна використовувати для різних цілей, зокрема, для очищення труб від мінеральних і інших відкладень Технологія очищення базується як на властивості нестисливості рідини (води), так і спрямованості удару уздовж труби за рахунок використання и стін Однак, на практиці виникають проблеми, зв'язані з очищенням водостічних тунелів великого діаметра під час ліквідації рясних зливових наслідків, коли тунель на значну частину свого перетину виявляються заповненим легко стисливим наповнювачем (листи, будівельне сміття і т п ), у результаті чого інтенсивність гідравлічного удару, у кінцевому рахунку, значно знижується Тому відома система, визначена як прототип, не може використовуватися для зазначених цілей, тому що її робота буде неефективною енергії як прямої, так і відбитої хвиль, що виникають при електроімпульсному розряді в рідині, дозволяє інтенсифікувати процес очищення тунелів Поставлене завдання розв'язується за рахунок того, що в електродній системі для очищення тунелів зливової каналізації, що містить коаксіально розташовані електроди, розділені ІЗОЛЯЦІЄЮ І приєднані до джерела високої напруги, згідно з винаходом, зовнішню поверхню електродної системи обладнано виконаним з можливістю переміщення уздовж и твірної металевим екраном, який має форму напівсферичної поверхні, увігнуту частину якого спрямовано убік міжелектродного проміжку й механічним гальмовим пристроєм, виконаним або шайбоподібним, або напівсферичним, або конічним На фіг 1 приведено розріз загального вигляду пристрою, на фіг 2 - варіанти виконання гальмового пристрою Електродна система містить ЗОВНІШНІЙ, негативний електрод 1 і внутрішній, позитивний електрод 2, відділені один від одного ІЗОЛЯЦІЄЮ 3 Зовнішню поверхню електрода обладнано екраном 4, що має напівсферичну форму Увігнуту поверхню екрана спрямовано убік розташування міжелектродного проміжку 5 Кріпиться екран 4 за допомогою фіксатора 6, виконаного у вигляді шайби Електродна система за допомогою кабелю 7 приєднана до джерела високої напруги, наприклад, конденсаторної батареї (на фіг не показано) У основу винаходу поставлено завдання створити таку електродну систему, у якій використання ю СО Ю 53549 На фіг показано також тунель 8 зливової каналізації Для зменшення впливу зворотної хвилі на систему, останню обладнано гальмовим пристроєм, виконаним або напівсферичним 9, або конусоподібним, або шаибоподібним (два останніх на фіг не показано) Крім того, для утримання електродної системи використовується уважнювач 10 Запропонована електродна система працює так У тунель 8 зливової каналізації, який потрібно очистити, поміщають електродну систему Перед початком роботи на електрод 1 системи надягають гальмовий пристрій 9 чи 10 (і/чи 11), що буде перешкоджати переміщенню системи від розряду до розряду в зворотну сторону, тобто до кабелю 7 Потім ВІД конденсаторної батареї на електроди 1 і 2 подають імпульс високої напруги На міжелектродному проміжку 5 виникає розряд, що ІНІ/ /// У У/ /// /// ////// /// /// ЦІЮЄ ударну хвилю у воді, яка заповнює тунель 8 Ударна хвиля, що поширюється убік екрана 4, зустрічаючи його на своєму шляху, направляється в зворотну сторону підсилюючи, тим самим, вплив прямої хвилі Розмір екрана 4 принципового значення не має Екран 4 розташовується на електроді 1 залежно від того, де у тунелі знаходиться наповнювач і які його розміри Якщо наповнювач розташовується близько від електродної системи, то екран 4 переміщається ближче до міжелектродного проміжку 5, у противному випадку - екран розташовують далі від проміжку Використання запропонованого технічного рішення дозволяє підсилити вплив ударної хвилі, що утвориться в результаті електроімпульсного впливу на воду, що інтенсифікує процес очищення труб великого діаметра, наприклад тунелів зливової каналізації /// /// /// /// /// /// до джерела Високої напруги УУ7/У/ ФІГ.1 53549 О) I ФІГ.2 TOB "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
