Відбійний молоток
Номер патенту: 53550
Опубліковано: 15.01.2003
Автори: Брюханов Олександр Михайлович, Мнухін Владислав Анатольович, Горошко Ігор Петрович, Мнухін Анатолій Григорович, Лапенков Володимир Юрійович, Ємельяненко Володимир Іванович
Формула / Реферат
Відбійний молоток, що містить порожній корпус, у якому коаксіально його подовжньої осі розташований підпружинений поршень з ударником, який відрізняється тим, що корпус обладнаний розрядною камерою, розташованою між поршнем і одним з торців корпуса з електродами й штуцером зі зворотним клапаном для підведення рідини.
Текст

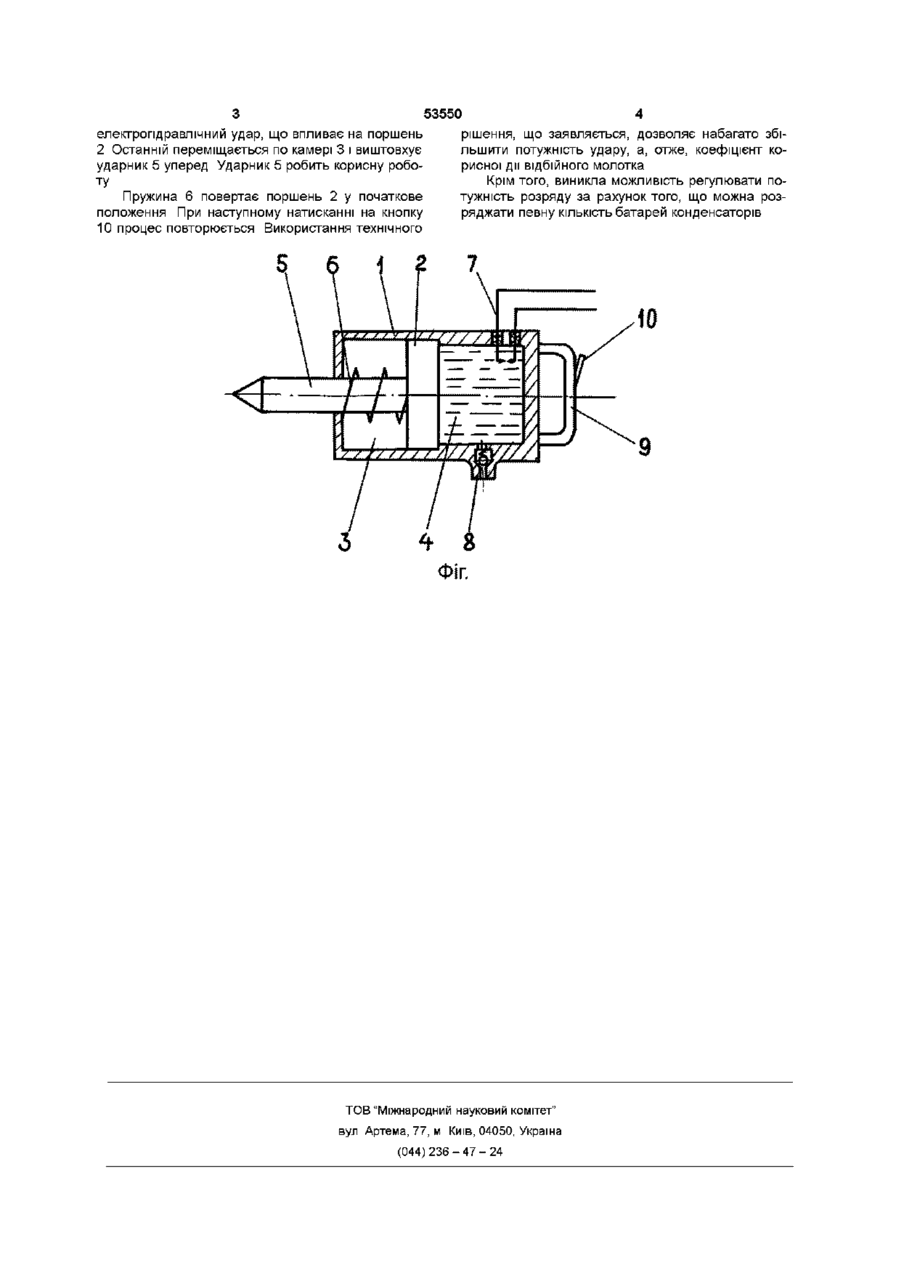

Відбійний молоток, що містить порожній корпус, у якому коаксіально його подовжньої осі розташований підпружинений поршень з ударником, який відрізняється тим, що корпус обладнаний розрядною камерою, розташованою між поршнем і одним з торців корпуса з електродами й штуцером зі зворотним клапаном для підведення рідини якому зміна приводу ударника дозволить збільшити потужність удару і, як наслідок, коефіцієнт корисної дії Поставлене завдання розв'язується за рахунок того, що у відбійному молотку, що містить порожній корпус, у якому коаксіально його подовжньої осі розташований підпружинений поршень з ударником, ВІДПОВІДНО до винаходу, корпус обладнаний розрядною камерою, розташованою між поршнем і одним з торців корпуса і обладнаною електродами й штуцером зі зворотним клапаном для підведення рідини На фіг подано розріз загального вигляду заявленого технічного рішення Відбійний молоток містить порожній корпус 1, що поршнем 2 розділений на дві камери 3 і 4 ВІДПОВІДНО 3 боку камери 3 у поршень 2 вбудовано ударник 5 навколо якого навита пружина 6 Камеру 4 обладнано електродами 7, що з'єднані з джерелом високої напруги (на фіг не показаний), і штуцером 8 зі зворотним клапаном Через штуцер 8 камера 4 заповнюється водою або іншим рідким діелектриком 3 боку камери 4 корпус обладнано ручкою 9, на яку винесено кнопку 10 кола керування джерелом напруги Запропонований пристрій працює так Перед початком роботи камеру 4 через штуцер 8 заповнюють рідким діелектриком Потім при натисканні на кнопку 10, розташовану на ручці 9, відбувається замикання кола керування джерелом високої напруги, у якості якого використовується батарея конденсаторів, і запасена енергія виділяється на електродах 7 У камері 4 відбувається О ю ю СО ю 53550 4 рішення, що заявляється, дозволяє набагато збіелектрогідравлічний удар, що впливає на поршень льшити потужність удару, а, отже, коефіцієнт ко2 Останній переміщається по камері 3 і виштовхує рисної дії відбійного молотка ударник 5 уперед Ударник 5 робить корисну робоКрім того, виникла можливість регулювати поту тужність розряду за рахунок того, що можна розПружина 6 повертає поршень 2 у початкове ряджати певну КІЛЬКІСТЬ батарей конденсаторів положення При наступному натисканні на кнопку 10 процес повторюється Використання технічного 9 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
ДивитисяДодаткова інформація
Назва патенту англійськоюBuster
Автори англійськоюMnukhin Anatolii Hryhorovych, Briukhanov Oleksandr Mykhailovych, Yemeliianenko Volodymyr Ivanovych, Horoshko Ihor Petrovych, Mnukhin Vladyslav Anatoliovych
Назва патенту російськоюОтбойный молоток
Автори російськоюМнухин Анатолий Григорьевич, Брюханов Александр Михайлович, Емеляненко Владимир Иванович, Горошко Игорь Петрович, Мнухин Владислав Анатольевич
МПК / Мітки
МПК: E21C 37/24
