Спосіб охолодження гранульованих матеріалів

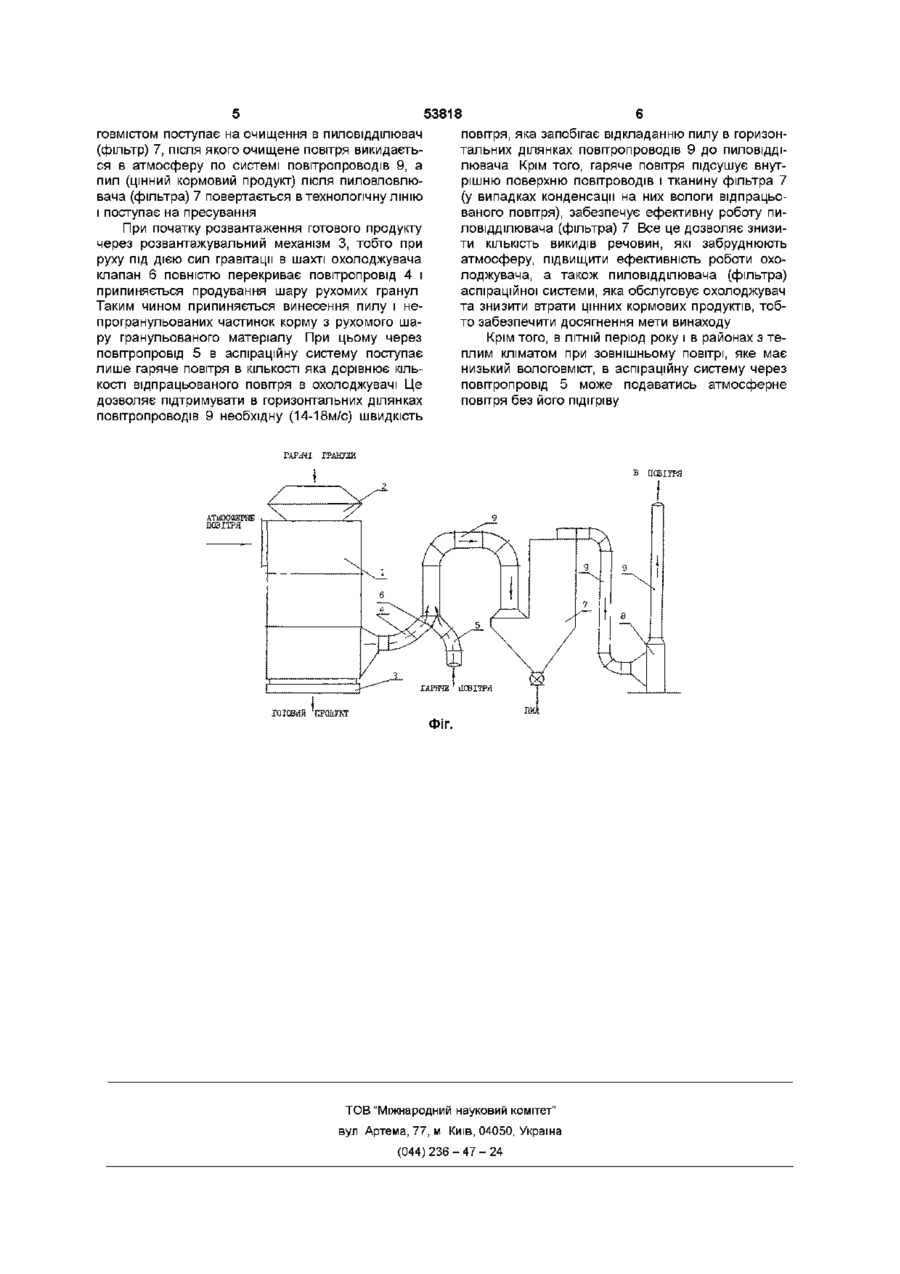

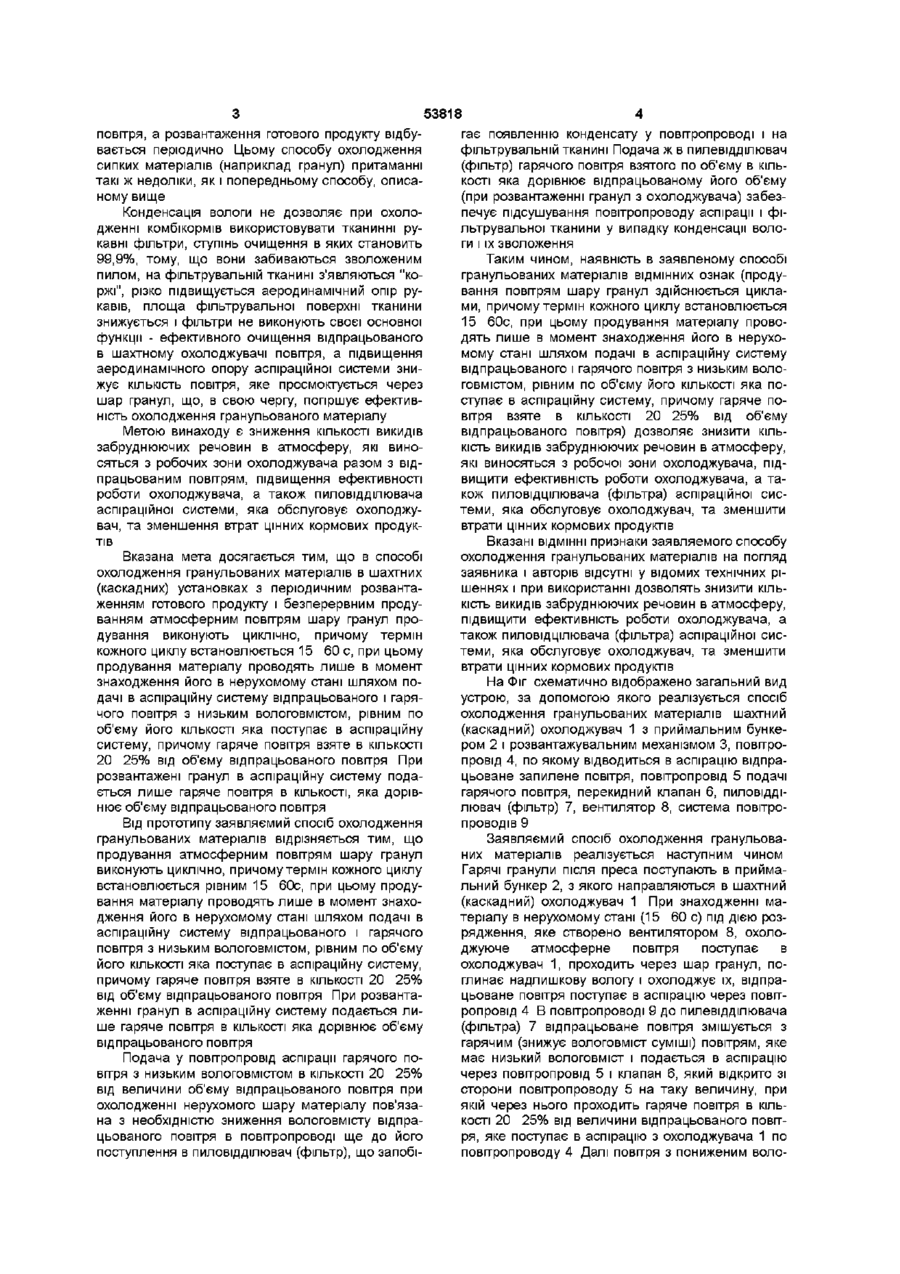

Спосіб охолодження гранульованих матеріалів в охолоджувачі шахтного типу з періодичним розвантаженням готового продукту, який передбачає продування шару гранул атмосферним повітрям, який відрізняється тим, що продування повітрям шару гранул виконують циклічно, причому термін кожного циклу встановлюють рівним 15 60 с, при цьому продування матеріалу проводять лише в момент знаходження його в нерухомому стані шляхом подачі в аспіраційну систему відпрацьованого і гарячого повітря з низьким вологовмістом, рівним по об'єму його КІЛЬКОСТІ, яка надходить в аспіраційну систему, причому гаряче повітря взяте в КІЛЬКОСТІ 20 25 % від об'єму відпрацьованого повітря Винахід відноситься до технології охолодження матеріалів і може бути використаний в комбікормовій промисловості та інших галузях агропромислового комплексу при охолодженні гранул комбікорму, висівок, трав'яного борошна, бурякового жому, зерна та інших дисперсних матеріалів Відомий спосіб охолодження гранульованих матеріалів в горизонтальних установках, який заключається в безперервному продуванні повітрям нерухомого шару гранул, який знаходиться на рухомій перфорованій стрічці (див Данилин А С «Производство комбикормов за рубежом»,- М Колос, 1968 - С 245-246), а також ЭЙ «Хранение и переработка зерна», випуск 13, «Комбикормовая промышленность за рубежом» - М ЦНИИТЭИ Минхлебо-продуктов СССР 1989 - с 68 ) Недолік вказаного способу охолодження матеріалів полягає в низькій продуктивності обладнання при підвищених витратах енергії і його великих габаритних розмірах, а також конденсація вологи і налипання на внутрішні поверхні повітропроводів та обладнання частини пилу, який виноситься із зони охолодження в аспірацію Відомий також спосіб охолодження гранульованих комбікормів в установках шахтного типу (див Черняев Н П «Технология комбикормового производства», - М Агропромиздат, 1985 - с 72), який заключається в безперервному продуванні шару гранул повітрям та дискретним їх розвантаженням з робочої зони Недоліком цього способу є те, що в процесі безперервного продування шару гранул із матеріалу (при його розвантаженні і руху вниз під дією сил гравітації) разом з відпрацьованим повітрям виноситься значна КІЛЬКІСТЬ пилу та непрогранульованих частинок корму, які повністю не вловлюються в одиночному циклоні типу ЦОЛ або батарейній установці циклонів типу 4БЦШ аспіраційної системи, яка обслуговує охолоджувач, тому, що середня ступінь очистки повітря в циклоні ЦОЛ становить лише 90%, а в 4БЦШ - 95% (див Володин Н Н , Касторних М Г , Кривошеий А С Справочник по аспирационным и пневмотранспортным установка - М Колос, 1984 - с 18) Це забезпечує викиди в атмосферу великої КІЛЬКОСТІ забруднюючих речовин, які є цінним кормовим продуктом Крім того, спостерігається конденсація вологи на внутрішніх поверхнях аспіраційних повітропроводів і циклоні, що викликає налипання на них деякої частини пилу і непрогранульованих часток корму, які винесені з відпрацьованим повітрям із зони охолодження Це, в свою чергу, погіршує аеродинамічний режим роботи охолоджувача і аспіраційної системи та знижує ефективність охолодження гранульованого матеріалу і ефективність роботи циклона - пиловідділювача аспіраційної системи, яка обслуговує охолоджувач Також відомий спосіб охолодження сипких матеріалів (див а с №1211544, опубл 15 02 86, бюл №6), при якому гарячі гранули безперервно продуваються в охолоджувачі потоком атмосферного 00 00 со ю 53818 повітря, а розвантаження готового продукту відбувається періодично Цьому способу охолодження сипких матеріалів (наприклад гранул) притаманні такі ж недоліки, як і попередньому способу, описаному вище Конденсація вологи не дозволяє при охолодженні комбікормів використовувати тканинні рукавні фільтри, ступінь очищення в яких становить 99,9%, тому, що вони забиваються зволоженим пилом, на фільтрувальній тканині з'являються "коржі", різко підвищується аеродинамічний опір рукавів, площа фільтрувальної поверхні тканини знижується і фільтри не виконують своєї основної функції - ефективного очищення відпрацьованого в шахтному охолоджувачі повітря, а підвищення аеродинамічного опору аспіраціиної системи знижує КІЛЬКІСТЬ повітря, яке просмоктується через шар гранул, що, в свою чергу, погіршує ефективність охолодження гранульованого матеріалу Метою винаходу є зниження КІЛЬКОСТІ ВИКИДІВ забруднюючих речовин в атмосферу, які виносяться з робочих зони охолоджувача разом з відпрацьованим повітрям, підвищення ефективності роботи охолоджувача, а також пиловідділювача аспіраціиної системи, яка обслуговує охолоджувач, та зменшення втрат цінних кормових продуктів Вказана мета досягається тим, що в способі охолодження гранульованих матеріалів в шахтних (каскадних) установках з періодичним розвантаженням готового продукту і безперервним продуванням атмосферним повітрям шару гранул продування виконують циклічно, причому термін кожного циклу встановлюється 15 60 с, при цьому продування матеріалу проводять лише в момент знаходження його в нерухомому стані шляхом подачі в аспіраційну систему відпрацьованого і гарячого повітря з низьким вологовмістом, рівним по об'єму його КІЛЬКОСТІ яка поступає в аспіраційну систему, причому гаряче повітря взяте в КІЛЬКОСТІ 20 25% від об'єму відпрацьованого повітря При розвантажені гранул в аспіраційну систему подається лише гаряче повітря в КІЛЬКОСТІ, яка дорівнює об'єму відпрацьованого повітря Від прототипу заявляємий спосіб охолодження гранульованих матеріалів відрізняється тим, що продування атмосферним повітрям шару гранул виконують циклічно, причому термін кожного циклу встановлюється рівним 15 60с, при цьому продування матеріалу проводять лише в момент знаходження його в нерухомому стані шляхом подачі в аспіраційну систему відпрацьованого і гарячого повітря з низьким вологовмістом, рівним по об'єму його КІЛЬКОСТІ яка поступає в аспіраційну систему, причому гаряче повітря взяте в КІЛЬКОСТІ 20 25% від об'єму відпрацьованого повітря При розвантаженні гранул в аспіраційну систему подається лише гаряче повітря в КІЛЬКОСТІ яка дорівнює об'єму відпрацьованого повітря Подача у повітропровід аспірації гарячого повітря з низьким вологовмістом в КІЛЬКОСТІ 20 25% від величини об'єму відпрацьованого повітря при охолодженні нерухомого шару матеріалу пов'язана з необхідністю зниження вологовмісту відпрацьованого повітря в повітропроводі ще до його поступлення в пиловідділювач (фільтр), що запобі гає появленню конденсату у повітропроводі і на фільтрувальній тканині Подача ж в пилевідділювач (фільтр) гарячого повітря взятого по об'єму в КІЛЬКОСТІ яка дорівнює відпрацьованому його об'єму (при розвантаженні гранул з охолоджувача) забезпечує підсушування повітропроводу аспірації і фільтрувальної тканини у випадку конденсації вологи і їх зволоження Таким чином, наявність в заявленому способі гранульованих матеріалів ВІДМІННИХ ознак (продування повітрям шару гранул здійснюється циклами, причому термін кожного циклу встановлюється 15 60с, при цьому продування матеріалу проводять лише в момент знаходження його в нерухомому стані шляхом подачі в аспіраційну систему відпрацьованого і гарячого повітря з низьким вологовмістом, рівним по об'єму його КІЛЬКОСТІ яка поступає в аспіраційну систему, причому гаряче повітря взяте в КІЛЬКОСТІ 20 25% від об'єму відпрацьованого повітря) дозволяє знизити КІЛЬКІСТЬ ВИКИДІВ забруднюючих речовин в атмосферу, які виносяться з робочої зони охолоджувача, підвищити ефективність роботи охолоджувача, а також пиловідцілювача (фільтра) аспіраціиної системи, яка обслуговує охолоджувач, та зменшити втрати цінних кормових продуктів Вказані ВІДМІННІ признаки заявляемого способу охолодження гранульованих матеріалів на погляд заявника і авторів відсутні у відомих технічних рішеннях і при використанні дозволять знизити КІЛЬКІСТЬ викидів забруднюючих речовин в атмосферу, підвищити ефективність роботи охолоджувача, а також пиловідцілювача (фільтра) аспіраціиної системи, яка обслуговує охолоджувач, та зменшити втрати цінних кормових продуктів На Фіг схематично відображено загальний вид устрою, за допомогою якого реалізується спосіб охолодження гранульованих матеріалів шахтний (каскадний) охолоджувач 1 з приймальним бункером 2 і розвантажувальним механізмом 3, повітропровід 4, по якому відводиться в аспірацію відпрацьоване запилене повітря, повітропровід 5 подачі гарячого повітря, перекидний клапан 6, пиловідділювач (фільтр) 7, вентилятор 8, система повітропроводів 9 Заявляємий спосіб охолодження гранульованих матеріалів реалізується наступним чином Гарячі гранули після преса поступають в приймальний бункер 2, з якого направляються в шахтний (каскадний) охолоджувач 1 При знаходженні матеріалу в нерухомому стані (15 60 с) під дією розрядження, яке створено вентилятором 8, охолоджуюче атмосферне повітря поступає в охолоджувач 1, проходить через шар гранул, поглинає надлишкову вологу і охолоджує їх, відпрацьоване повітря поступає в аспірацію через повітропровід 4 В повітропроводі 9 до пилевідділювача (фільтра) 7 відпрацьоване повітря змішується з гарячим (знижує вологовміст суміші) повітрям, яке має низький вологовміст і подається в аспірацію через повітропровід 5 і клапан 6, який відкрито зі сторони повітропроводу 5 на таку величину, при якій через нього проходить гаряче повітря в КІЛЬКОСТІ 20 25% від величини відпрацьованого повітря, яке поступає в аспірацію з охолоджувача 1 по повітропроводу 4 Далі повітря з пониженим воло 53818 повітря, яка запобігає відкладанню пилу в горизонговмістом поступає на очищення в пиловідділювач тальних ділянках повітропроводів 9 до ПИЛОВІДДІ(фільтр) 7, після якого очищене повітря викидаєтьлювача Крім того, гаряче повітря підсушує внутся в атмосферу по системі повітропроводів 9, а рішню поверхню повітроводів і тканину фільтра 7 пил (цінний кормовий продукт) після пиловловлю(у випадках конденсації на них вологи відпрацьовача (фільтра) 7 повертається в технологічну ЛІНІЮ ваного повітря), забезпечує ефективну роботу пиІ поступає на пресування ловідділювача (фільтра) 7 Все це дозволяє знизиПри початку розвантаження готового продукту ти КІЛЬКІСТЬ викидів речовин, які забруднюють через розвантажувальний механізм 3, тобто при атмосферу, підвищити ефективність роботи охоруху під дією сил гравітації в шахті охолоджувача лоджувача, а також пиловідділювача (фільтра) клапан 6 повністю перекриває повітропровід 4 і аспіраційної системи, яка обслуговує охолоджувач припиняється продування шару рухомих гранул та знизити втрати цінних кормових продуктів, тобТаким чином припиняється винесення пилу і нето забезпечити досягнення мети винаходу програнульованих частинок корму з рухомого шару гранульованого матеріалу При цьому через Крім того, в ЛІТНІЙ період року і в районах з теповітропровід 5 в аспіраційну систему поступає плим кліматом при зовнішньому повітрі, яке має лише гаряче повітря в КІЛЬКОСТІ яка дорівнює КІЛЬнизький вологовміст, в аспіраційну систему через КОСТІ відпрацьованого повітря в охолоджувачі Це повітропровід 5 може подаватись атмосферне дозволяє підтримувати в горизонтальних ділянках повітря без його підігріву повітропроводів 9 необхідну (14-18м/с) швидкість ГАРЯЧІ ГРАНИШ В гоїшлй сроаткт Фіг. ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24 ПОБІІТЯ
