Пристрій для охолодження полімерних труб

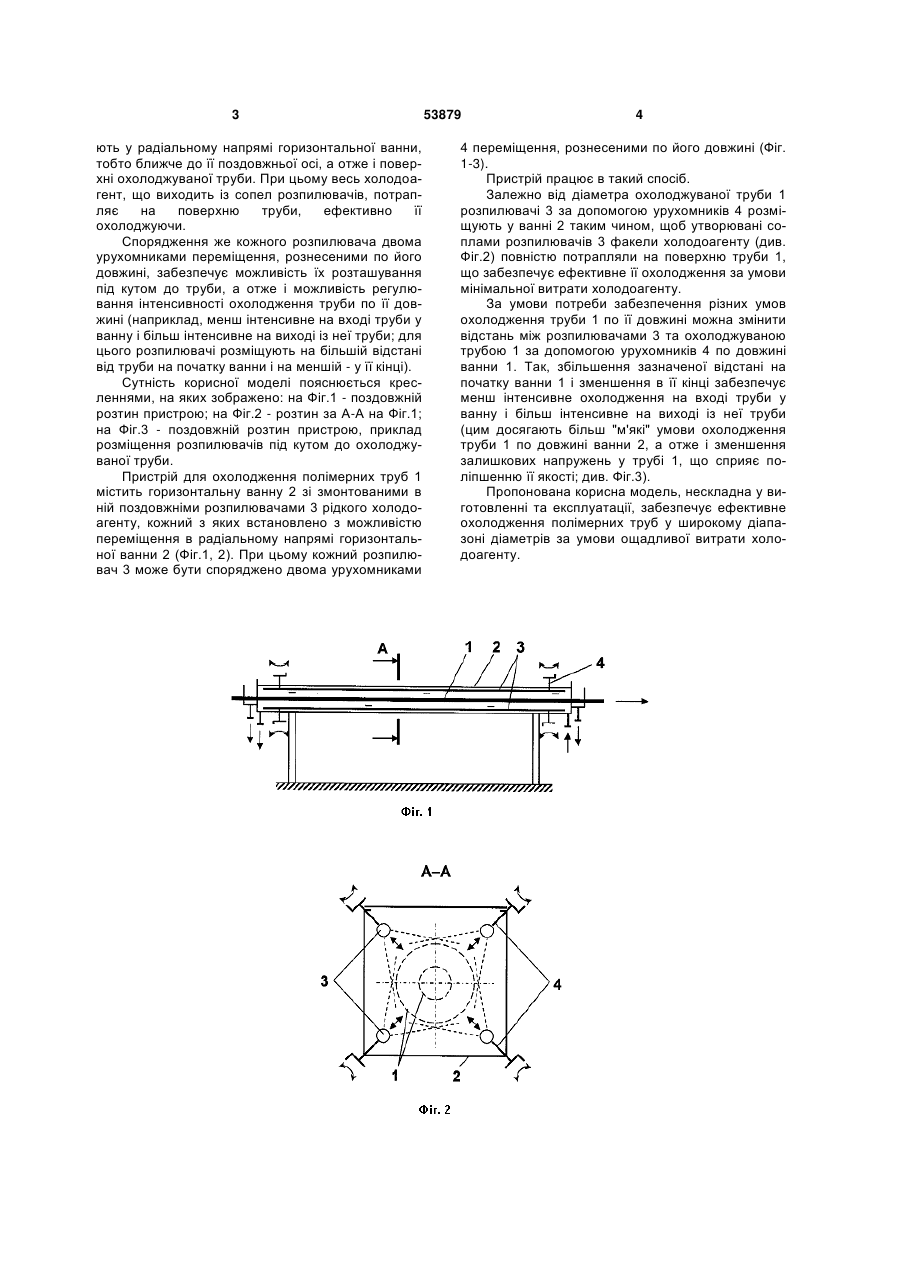

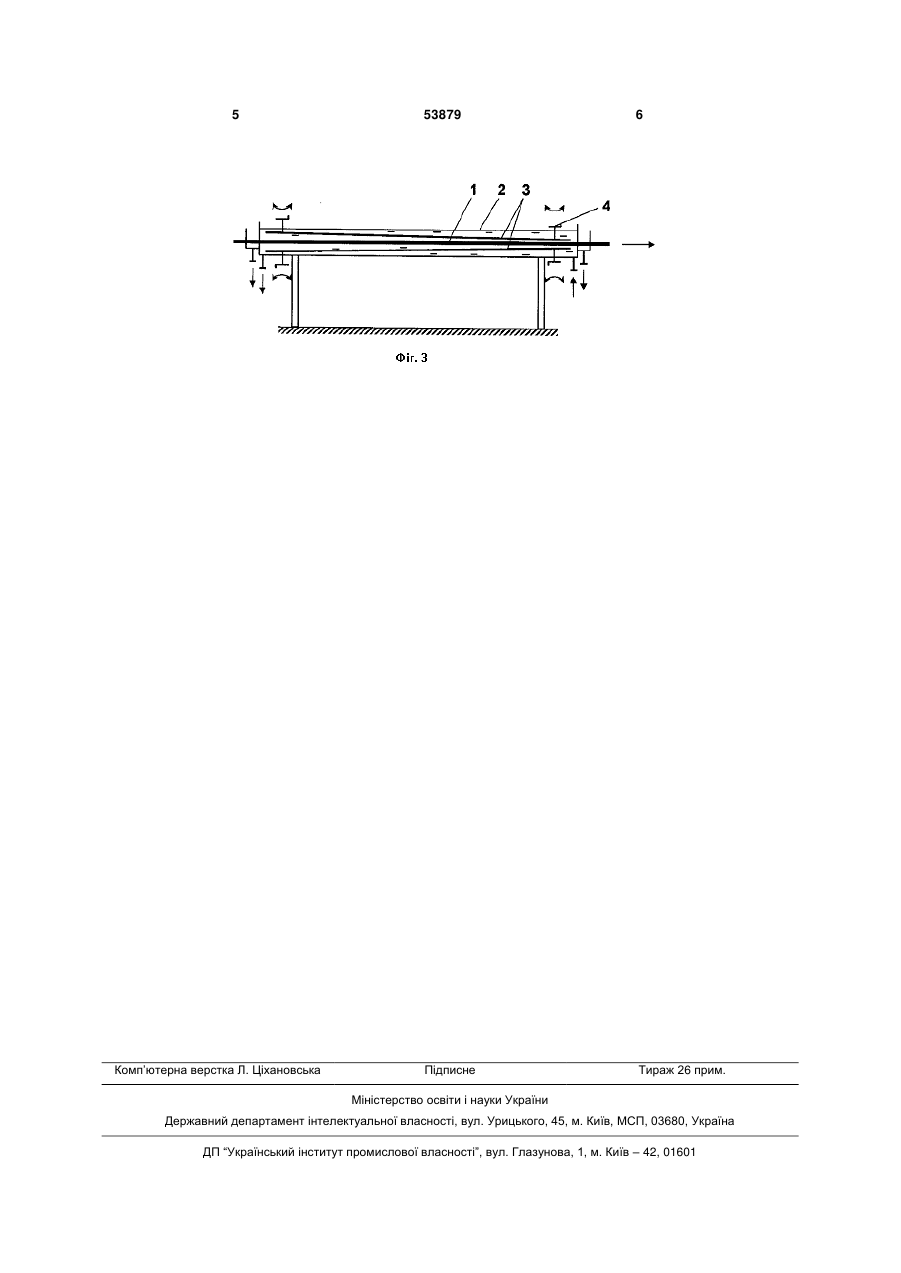

1. Пристрій для охолодження полімерних труб, що містить горизонтальну ванну зі змонтованими в ній поздовжніми розпилювачами рідкого холодоагенту, який відрізняється тим, що кожний розпилювач встановлено з можливістю переміщення в радіальному напрямі горизонтальної ванни. 2. Пристрій за п. 1, який відрізняється тим, що кожний розпилювач споряджено двома урухомниками переміщення, рознесеними по його довжині. (19) (21) u201003423 (22) 24.03.2010 (24) 25.10.2010 (46) 25.10.2010, Бюл.№ 20, 2010 р. (72) МІКУЛЬОНОК ІГОР ОЛЕГОВИЧ, ВОЗНЮК В'ЯЧЕСЛАВ ТАРАСОВИЧ (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ" 3 ють у радіальному напрямі горизонтальної ванни, тобто ближче до її поздовжньої осі, а отже і поверхні охолоджуваної труби. При цьому весь холодоагент, що виходить із сопел розпилювачів, потрапляє на поверхню труби, ефективно її охолоджуючи. Спорядження же кожного розпилювача двома урухомниками переміщення, рознесеними по його довжині, забезпечує можливість їх розташування під кутом до труби, а отже і можливість регулювання інтенсивності охолодження труби по її довжині (наприклад, менш інтенсивне на вході труби у ванну і більш інтенсивне на виході із неї труби; для цього розпилювачі розміщують на більшій відстані від труби на початку ванни і на меншій - у її кінці). Сутність корисної моделі пояснюється кресленнями, на яких зображено: на Фіг.1 - поздовжній розтин пристрою; на Фіг.2 - розтин за А-А на Фіг.1; на Фіг.3 - поздовжній розтин пристрою, приклад розміщення розпилювачів під кутом до охолоджуваної труби. Пристрій для охолодження полімерних труб 1 містить горизонтальну ванну 2 зі змонтованими в ній поздовжніми розпилювачами 3 рідкого холодоагенту, кожний з яких встановлено з можливістю переміщення в радіальному напрямі горизонтальної ванни 2 (Фіг.1, 2). При цьому кожний розпилювач 3 може бути споряджено двома урухомниками 53879 4 4 переміщення, рознесеними по його довжині (Фіг. 1-3). Пристрій працює в такий спосіб. Залежно від діаметра охолоджуваної труби 1 розпилювачі 3 за допомогою урухомників 4 розміщують у ванні 2 таким чином, щоб утворювані соплами розпилювачів 3 факели холодоагенту (див. Фіг.2) повністю потрапляли на поверхню труби 1, що забезпечує ефективне її охолодження за умови мінімальної витрати холодоагенту. За умови потреби забезпечення різних умов охолодження труби 1 по її довжині можна змінити відстань між розпилювачами 3 та охолоджуваною трубою 1 за допомогою урухомників 4 по довжині ванни 1. Так, збільшення зазначеної відстані на початку ванни 1 і зменшення в її кінці забезпечує менш інтенсивне охолодження на вході труби у ванну і більш інтенсивне на виході із неї труби (цим досягають більш "м'які" умови охолодження труби 1 по довжині ванни 2, а отже і зменшення залишкових напружень у трубі 1, що сприяє поліпшенню її якості; див. Фіг.3). Пропонована корисна модель, нескладна у виготовленні та експлуатації, забезпечує ефективне охолодження полімерних труб у широкому діапазоні діаметрів за умови ощадливої витрати холодоагенту. 5 Комп’ютерна верстка Л. Ціхановська 53879 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
