Спосіб виготовлення багатошарових спіральношовних зварних полімерних труб великого діаметра з стільниковою стінкою
Номер патенту: 15836
Опубліковано: 17.07.2006
Автори: Березін Олександр Миколайович, Третяк Іван Юрійович, Ніронович Іван Опанасович, Данільченко Борис Васильович
Формула / Реферат
Спосіб виготовлення багатошарових спіральношовних зварних полімерних труб великого діаметра з стільниковою стінкою, згідно з яким попередньо екструдований матеріал стінки, переважно круглого перерізу, формують за допомогою валків у спіралі необхідного діаметра, направляючи їх під кутом до повздовжньої осі створюваної труби, який відрізняється тим, що складання стінки труби здійснюють шляхом одночасного навивання та всебічного зварювання витків спіралей, що розміщуються один поверх іншого зі зміщенням між ними на відстань, що дорівнює радіусу екструдованого матеріалу, з якого навивається спіраль.
Текст

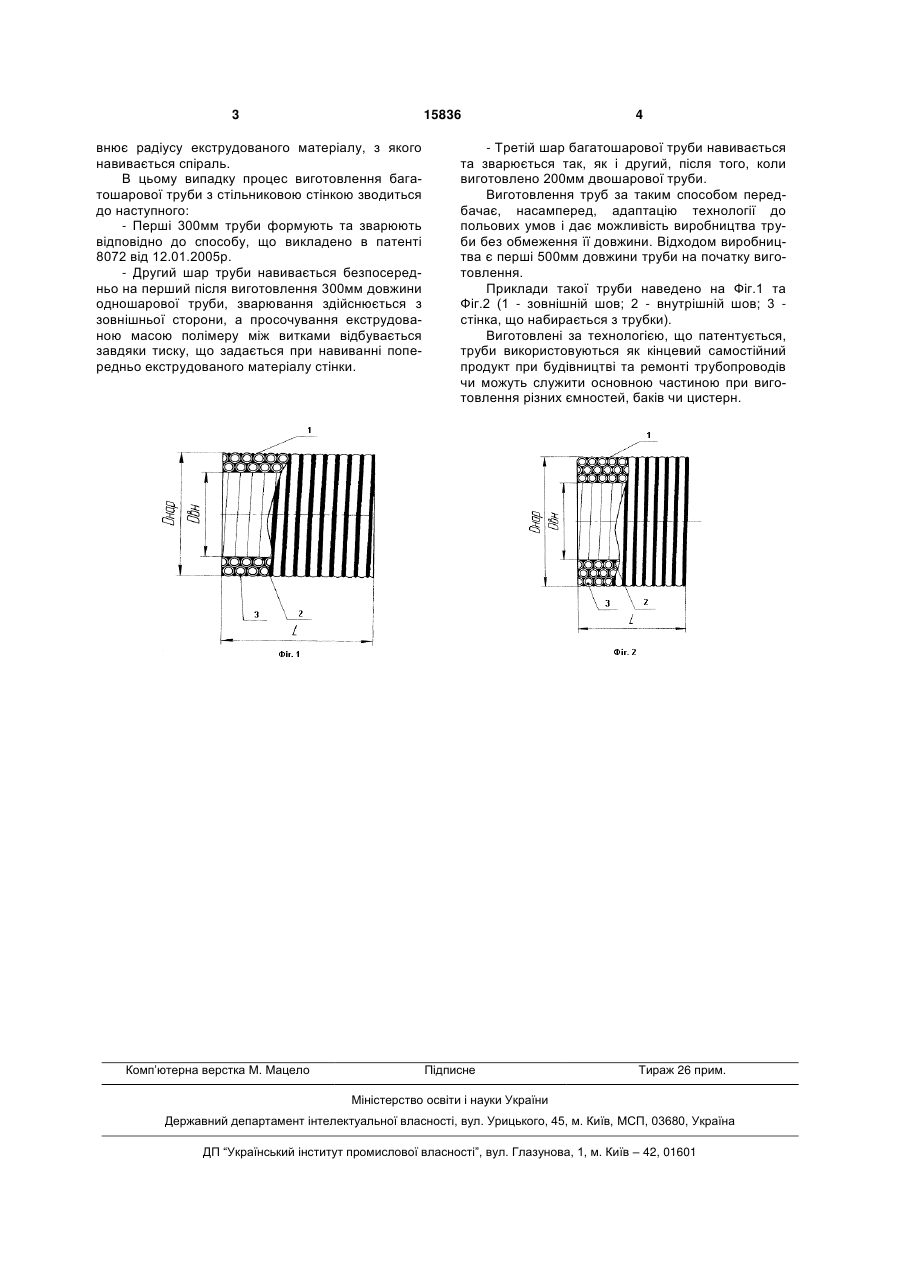

Спосіб виготовлення багатошарових спіральношовних зварних полімерних труб великого діа 3 15836 внює радіусу екструдованого матеріалу, з якого навивається спіраль. В цьому випадку процес виготовлення багатошарової труби з стільниковою стінкою зводиться до наступного: - Перші 300мм труби формують та зварюють відповідно до способу, що викладено в патенті 8072 від 12.01.2005p. - Другий шар труби навивається безпосередньо на перший після виготовлення 300мм довжини одношарової труби, зварювання здійснюється з зовнішньої сторони, а просочування екструдованою масою полімеру між витками відбувається завдяки тиску, що задається при навиванні попередньо екструдованого матеріалу стінки. Комп’ютерна верстка М. Мацело 4 - Третій шар багатошарової труби навивається та зварюється так, як і другий, після того, коли виготовлено 200мм двошарової труби. Виготовлення труб за таким способом передбачає, насамперед, адаптацію технології до польових умов і дає можливість виробництва труби без обмеження її довжини. Відходом виробництва є перші 500мм довжини труби на початку виготовлення. Приклади такої труби наведено на Фіг.1 та Фіг.2 (1 - зовнішній шов; 2 - внутрішній шов; 3 стінка, що набирається з трубки). Виготовлені за технологією, що патентується, труби використовуються як кінцевий самостійний продукт при будівництві та ремонті трубопроводів чи можуть служити основною частиною при виготовлення різних ємностей, баків чи цистерн. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for production of multilayer spiral-seamed welded polymeric pipes of large diameter with honeycomb wall
Автори англійськоюBerezin Oleksandr Mykolaiovych, Danylchenko Borys Vasyliovych, Nironovych Ivan Opanasovych, Tretiak Ivan Yuriiovych
Назва патенту російськоюСпособ изготовления многослойных спиральношовных сварных полимерных труб большого диаметра с сотовой стенкой
Автори російськоюБерезин Александр Николаевич, Данильченко Борис Васильевич, Ниронович Иван Опанасович, Третяк Иван Юрьевич
МПК / Мітки
МПК: B29C 65/02, B29C 65/00
Мітки: великого, виготовлення, діаметра, полімерних, зварних, труб, стінкою, стільниковою, спіральношовних, спосіб, багатошарових
