Спосіб маркування виробів, переважно ампул, і машина для його здійснення

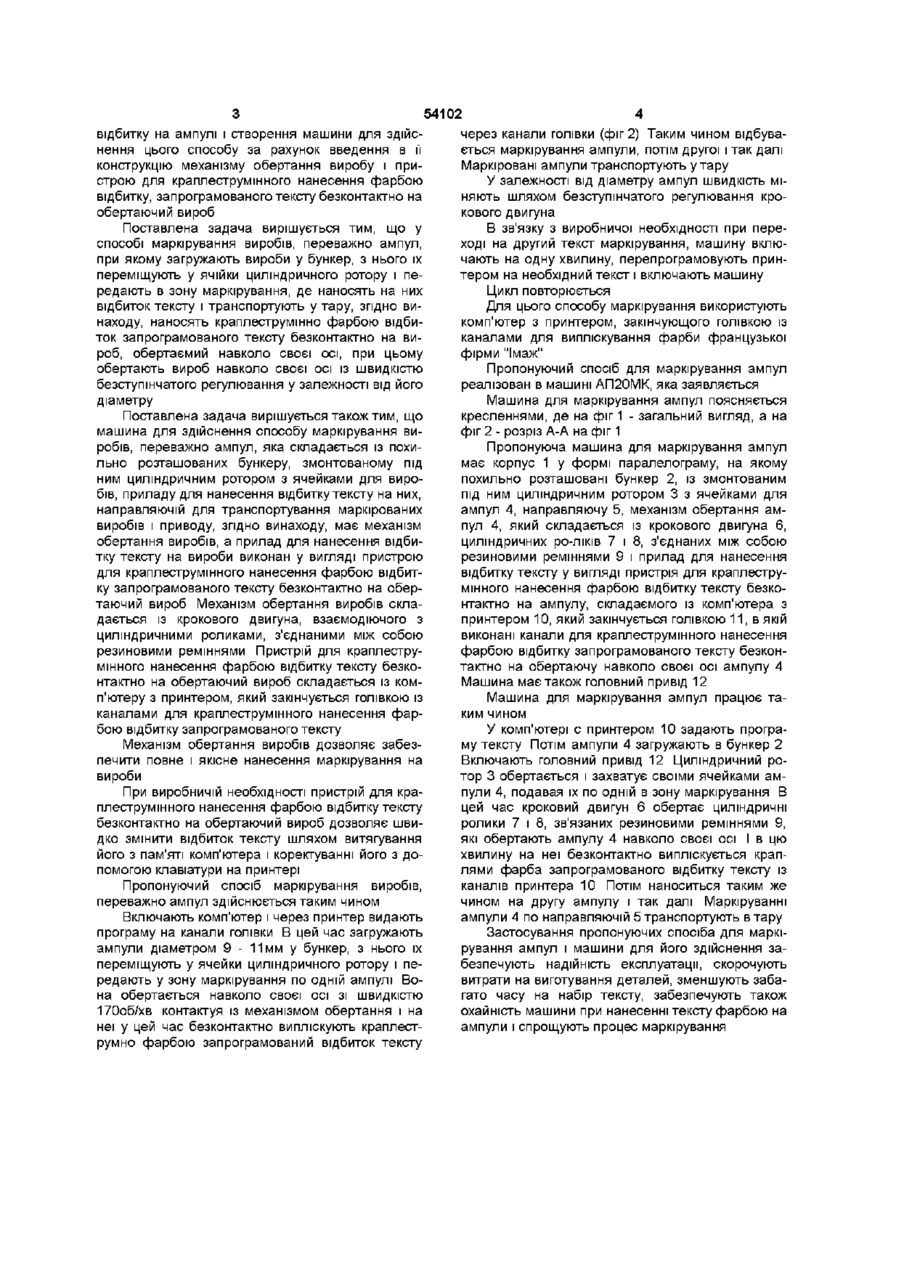

1 Спосіб маркування виробів, переважно ампул, що включає завантаження виробів у бункер, переміщення їх у комірки циліндричного ротору і передавання в зону маркування, де наносять на них відбиток тексту і транспортують їх у тару, який відрізняється тим, що наносять краплеструминно фарбою відбиток запрограмованого тексту безконтактно на виріб, який обертають навколо його осі із швидкістю безступінчатого регулювання у залежності від його діаметра 2 Машина для маркування виробів, переважно ампул, яка складається із похило розташованих бункера, змонтованого під ним циліндричного ротора з комірками для виробів, приладу для нанесення відбитка тексту, направляючої для транспортування маркірованих виробів і приводу, яка відрізняється тим, що вона має механізм обертання виробів, а прилад для нанесення відбитка тексту виконаний у вигляді пристрою для краплеструминного нанесення фарбою відбитка запрограмованого тексту безконтактно на обертовий виріб 3 Машина по п 2, яка відрізняється тим, що механізм обертання виробів складається із крокового двигуна, взаємодіючого з циліндричними роликами, з'єднаними між собою гумовими ремінями 4 Машина по п 2, яка відрізняється тим, що пристрій для краплеструминного нанесення фарбою відбитка тексту безконтактно на обертовий виріб складається із комп'ютера з принтером, який закінчується головкою із каналами для виполіскування фарби Винахід відноситься до галузі ХІМІКО - фармацевтичної промисловості і може бути використован для маркірування ампул і флаконів по діаметру, сумірних діаметру ампул Відомий спосіб нанесення відбитку на ампули, заключенний у відбору ампул з бункеру у ячейки барабану, у передачі їх до зони маркірування з нанесенням фарбою на них контактно тексту і у переміщенні ампул по направляючій для транспортування у тару (див паспорт на "Машину для маркірування ампул", АП20М, Маріупольський завод технологічного обладнання, 1992р , прототип) Відома машина для маркірування ампул, АП20М, складається з корпусу, на якому встановлені бункер, взаємозв'язаний із барабаном з ячейками для ампул, у вигляді циліндричного ротору, притискачу, направляючій, офсетного ціліндру, упору, ванни для фарби, форменого циліндру, ракелю (див паспорт на "Машину для маркірування ампул", АП20М, Маріупольський завод техноло гічного обладнання, 1992р , прототип) Недоліками відомих спосіба та машини для маркірування ампул являється те, що вони ускладнюють спосіб нанесення маркірування і виготування конструкції машини Це пояснюється тим, що необхідно мати значну КІЛЬКІСТЬ дороговартісних твердосплавних формних циліндрів на всі види препаратів і їх серії, виготування і гравірування текстів, зв'язаних із значними матеріальними та трудовими витратами У процесі нанесення відбитку на ампули значна КІЛЬКІСТЬ деталей контактує із фарбою, що приводить до забруднення машини При переналогоджуванні машини на другий препарат чи серію, необхідна зупинка машини і трудомістка заміна її елементів В основу винаходу поставлена задача удосконалення способу маркірування виробів, переважно ампул, шляхом краплеструмінного нанесення фарбою відбитку текста безконтактно на обертаючу ампулу, оперативної заміни і коректування тексту о ю відбитку на ампулі і створення машини для здійснення цього способу за рахунок введення в її конструкцію механізму обертання виробу і пристрою для краплеструмінного нанесення фарбою відбитку, запрограмованого тексту безконтактно на обертаючий вироб Поставлена задача вирішується тим, що у способі маркірування виробів, переважно ампул, при якому загружають вироби у бункер, з нього їх переміщують у ячійки циліндричного ротору і передають в зону маркірування, де наносять на них відбиток тексту і транспортують у тару, згідно винаходу, наносять краплеструмінно фарбою відбиток запрограмованого тексту безконтактно на вироб, обертаємий навколо своєї осі, при цьому обертають вироб навколо своєї осі із швидкістю безступінчатого регулювання у залежності від його діаметру Поставлена задача вирішується також тим, що машина для здійснення способу маркірування виробів, переважно ампул, яка складається із похильно розташованих бункеру, змонтованому під ним циліндричним ротором з ячейками для виробів, приладу для нанесення відбитку тексту на них, направляючій для транспортування маркірованих виробів і приводу, згідно винаходу, має механізм обертання виробів, а прилад для нанесення відбитку тексту на вироби виконай у вигляді пристрою для краплеструмінного нанесення фарбою відбитку запрограмованого тексту безконтактно на обертаючий вироб Механізм обертання виробів складається із крокового двигуна, взаємодіючого з циліндричними роликами, з'єднаними між собою резиновими реміннями Пристрій для краплеструмінного нанесення фарбою відбитку тексту безконтактно на обертаючий вироб складається із комп'ютеру з принтером, який закінчується голівкою із каналами для краплеструмінного нанесення фарбою відбитку запрограмованого тексту Механізм обертання виробів дозволяє забезпечити повне і якісне нанесення маркірування на вироби При виробничій необхідності пристрій для краплеструмінного нанесення фарбою відбитку тексту безконтактно на обертаючий вироб дозволяє швидко змінити відбиток тексту шляхом витягування його з пам'яті комп'ютера і коректуванні його з допомогою клавіатури на принтері Пропонуючий спосіб маркірування виробів, переважно ампул здійснюється таким чином Включають комп'ютер і через принтер видають програму на канали голівки В цей час загружають ампули діаметром 9 - 11мм у бункер, з нього їх переміщують у ячейки циліндричного ротору і передають у зону маркірування по одній ампулі Вона обертається навколо своєї осі зі швидкістю 170об/хв контактуя із механізмом обертання і на неї у цей час безконтактно випліскують краплеструмно фарбою запрограмований відбиток тексту 54102 через канали голівки (фіг 2) Таким чином відбувається маркірування ампули, потім другої і так далі Маркіровані ампули транспортують у тару У залежності від діаметру ампул швидкість міняють шляхом безступінчатого регулювання крокового двигуна В зв'язку з виробничої необхідності при переході на другий текст маркірування, машину включають на одну хвилину, перепрограмовують принтером на необхідний текст і включають машину Цикл повторюється Для цього способу маркірування використують комп'ютер з принтером, закінчующого голівкою із каналами для випліскування фарби французької фірми "Імаж" Пропонуючий спосіб для маркірування ампул реалізован в машині АП20МК, яка заявляється Машина для маркірування ампул поясняється кресленнями, де на фіг 1 - загальний вигляд, а на фіг 2 - розріз А-А на фіг 1 Пропонуюча машина для маркірування ампул має корпус 1 у формі паралелограму, на якому похильно розташовані бункер 2, із змонтованим під ним циліндричним ротором 3 з ячейками для ампул 4, направляючу 5, механізм обертання ампул 4, який складається із крокового двигуна 6, циліндричних ро-ліків 7 і 8, з'єднаних між собою резиновими реміннями 9 і прилад для нанесення відбитку тексту у вигляді пристрія для краплеструмінного нанесення фарбою відбитку тексту безконтактно на ампулу, складаємого із комп'ютера з принтером 10, який закінчується голівкою 11, в якій виконані канали для краплеструмінного нанесення фарбою відбитку запрограмованого тексту безконтактно на обертаючу навколо своєї осі ампулу 4 Машина має також головний привід 12 Машина для маркірування ампул працює таким чином У комп'ютері с принтером 10 задають програму тексту Потім ампули 4 загружають в бункер 2 Включають головний привід 12 Циліндричний ротор 3 обертається і захватує своїми ячейками ампули 4, подавая їх по одній в зону маркірування В цей час кроковий двигун 6 обертає циліндричні ролики 7 і 8, зв'язаних резиновими реміннями 9, які обертають ампулу 4 навколо своєї осі І в цю хвилину на неї безконтактно випліскується краплями фарба запрограмованого відбитку тексту із каналів принтера 10 Потім наноситься таким же чином на другу ампулу і так далі Маркіруванні ампули 4 по направляючій 5 транспортують в тару Застосування пропонуючих спосіба для маркірування ампул і машини для його здійснення забезпечують надійність експлуатації, скорочують витрати на виготування деталей, зменшують забагато часу на набір тексту, забезпечують також охайність машини при нанесенні тексту фарбою на ампули і спрощують процес маркірування 54102 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
