Установка імпульсної дії для нагнітання сумішей в ґрунтовий масив

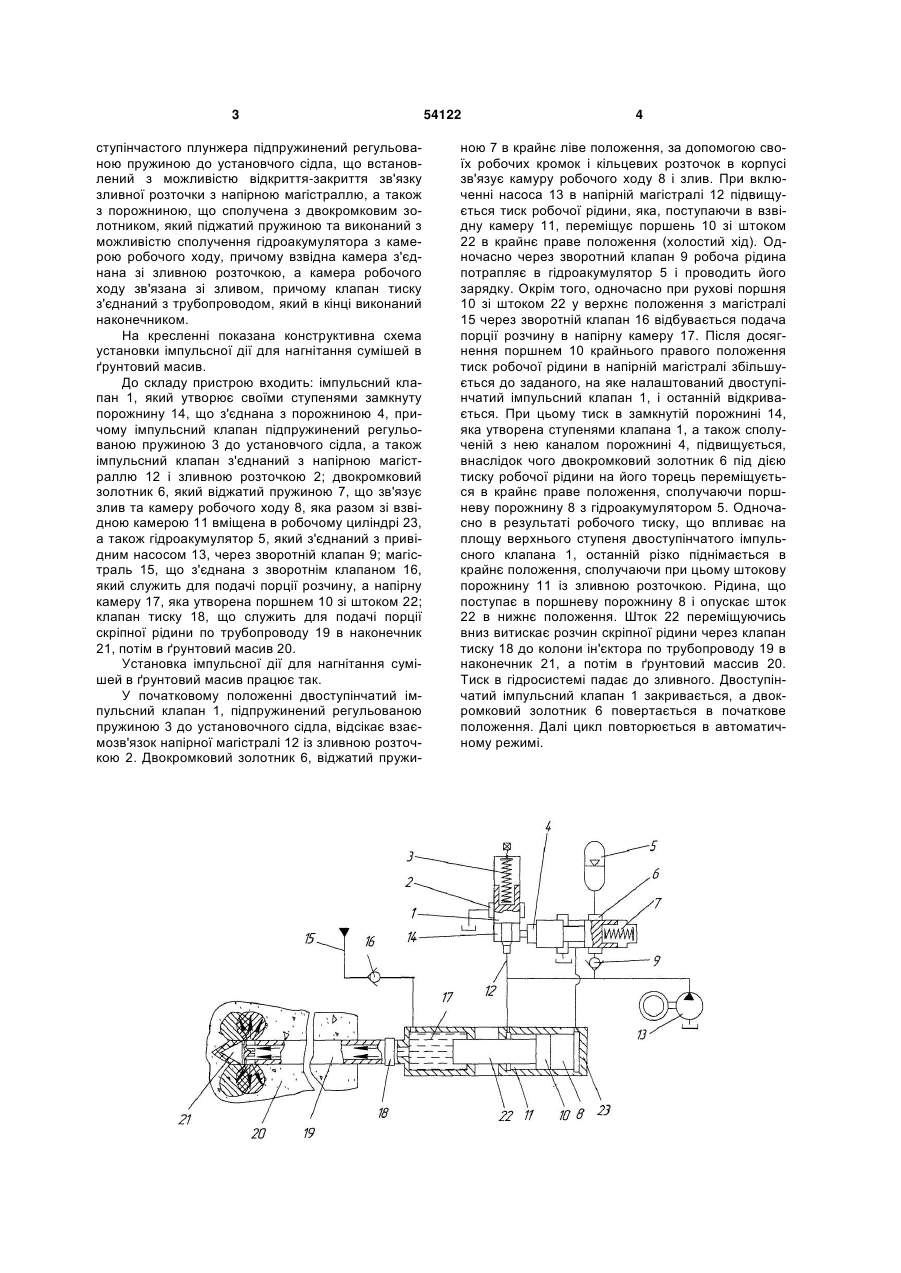

Установка імпульсної дії для нагнітання сумішей в ґрунтовий масив, що містить імпульсний клапан, клапан тиску, робочий циліндр, поршень та шток, які розташовані в звідній камері, камеру робочого ходу, яка з'єднана з напірною камерою, гідроакумулятор, який з'єднаний з напірною магістраллю гідронасоса, корпус гідророзподілення зі 3 ступінчастого плунжера підпружинений регульованою пружиною до установчого сідла, що встановлений з можливістю відкриття-закриття зв'язку зливної розточки з напірною магістраллю, а також з порожниною, що сполучена з двокромковим золотником, який піджатий пружиною та виконаний з можливістю сполучення гідроакумулятора з камерою робочого ходу, причому взвідна камера з'єднана зі зливною розточкою, а камера робочого ходу зв'язана зі зливом, причому клапан тиску з'єднаний з трубопроводом, який в кінці виконаний наконечником. На кресленні показана конструктивна схема установки імпульсної дії для нагнітання сумішей в ґрунтовий масив. До складу пристрою входить: імпульсний клапан 1, який утворює своїми ступенями замкнуту порожнину 14, що з'єднана з порожниною 4, причому імпульсний клапан підпружинений регульованою пружиною 3 до установчого сідла, а також імпульсний клапан з'єднаний з напірною магістраллю 12 і зливною розточкою 2; двокромковий золотник 6, який віджатий пружиною 7, що зв'язує злив та камеру робочого ходу 8, яка разом зі взвідною камерою 11 вміщена в робочому циліндрі 23, а також гідроакумулятор 5, який з'єднаний з привідним насосом 13, через зворотній клапан 9; магістраль 15, що з'єднана з зворотнім клапаном 16, який служить для подачі порції розчину, а напірну камеру 17, яка утворена поршнем 10 зі штоком 22; клапан тиску 18, що служить для подачі порції скріпної рідини по трубопроводу 19 в наконечник 21, потім в ґрунтовий масив 20. Установка імпульсної дії для нагнітання сумішей в ґрунтовий масив працює так. У початковому положенні двоступінчатий імпульсний клапан 1, підпружинений регульованою пружиною 3 до установочного сідла, відсікає взаємозв'язок напірної магістралі 12 із зливною розточкою 2. Двокромковий золотник 6, віджатий пружи 54122 4 ною 7 в крайнє ліве положення, за допомогою своїх робочих кромок і кільцевих розточок в корпусі зв'язує камуру робочого ходу 8 і злив. При включенні насоса 13 в напірній магістралі 12 підвищується тиск робочої рідини, яка, поступаючи в взвідну камеру 11, переміщує поршень 10 зі штоком 22 в крайнє праве положення (холостий хід). Одночасно через зворотний клапан 9 робоча рідина потрапляє в гідроакумулятор 5 і проводить його зарядку. Окрім того, одночасно при рухові поршня 10 зі штоком 22 у верхнє положення з магістралі 15 через зворотній клапан 16 відбувається подача порції розчину в напірну камеру 17. Після досягнення поршнем 10 крайнього правого положення тиск робочої рідини в напірній магістралі збільшується до заданого, на яке налаштований двоступінчатий імпульсний клапан 1, і останній відкривається. При цьому тиск в замкнутій порожнині 14, яка утворена ступенями клапана 1, а також сполученій з нею каналом порожнині 4, підвищується, внаслідок чого двокромковий золотник 6 під дією тиску робочої рідини на його торець переміщується в крайнє праве положення, сполучаючи поршневу порожнину 8 з гідроакумулятором 5. Одночасно в результаті робочого тиску, що впливає на площу верхнього ступеня двоступінчатого імпульсного клапана 1, останній різко піднімається в крайнє положення, сполучаючи при цьому штокову порожнину 11 із зливною розточкою. Рідина, що поступає в поршневу порожнину 8 і опускає шток 22 в нижнє положення. Шток 22 переміщуючись вниз витискає розчин скріпної рідини через клапан тиску 18 до колони ін'єктора по трубопроводу 19 в наконечник 21, а потім в ґрунтовий массив 20. Тиск в гідросистемі падає до зливного. Двоступінчатий імпульсний клапан 1 закривається, а двокромковий золотник 6 повертається в початкове положення. Далі цикл повторюється в автоматичному режимі. 5 Комп’ютерна верстка М. Ломалова 54122 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
