Регулятор вакууму

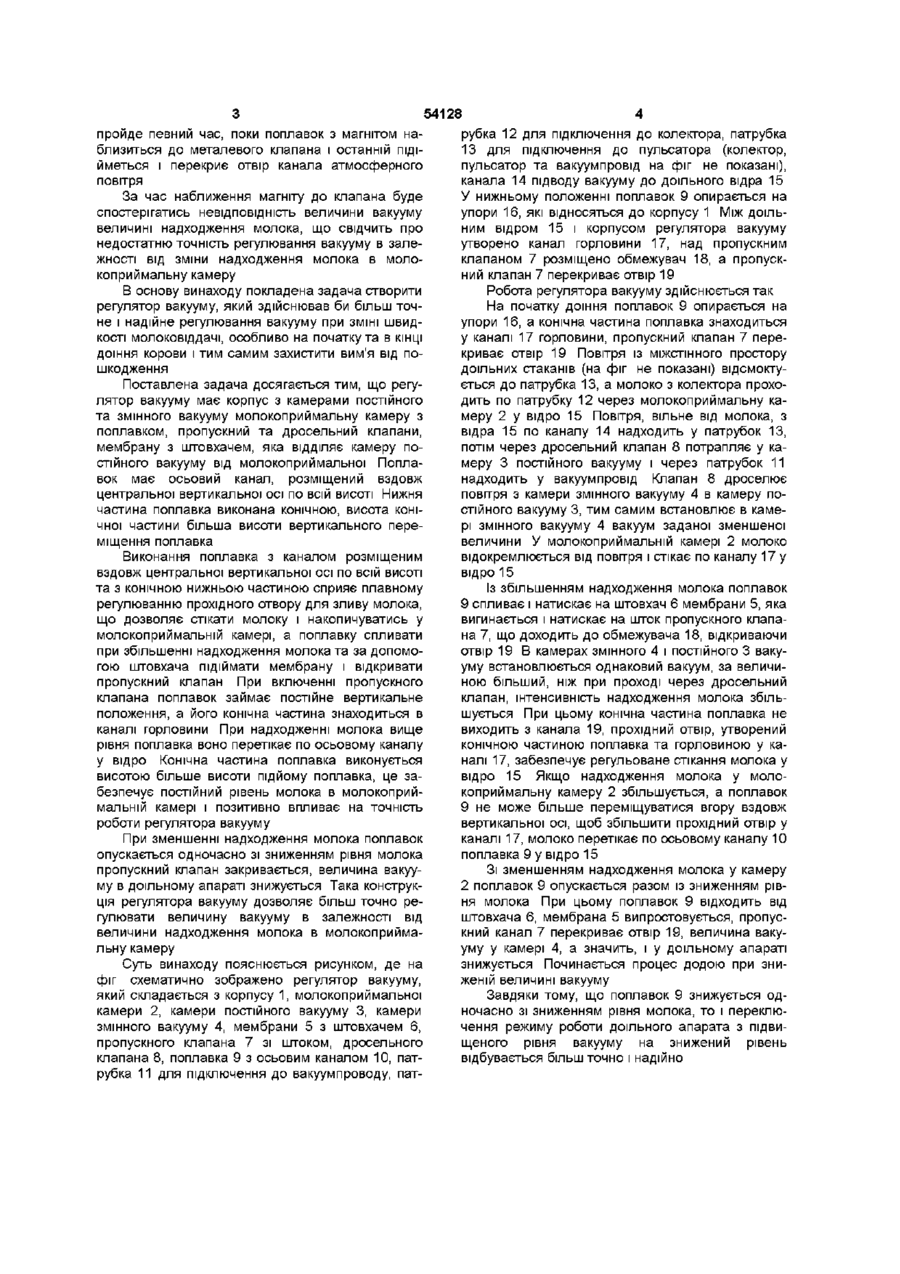

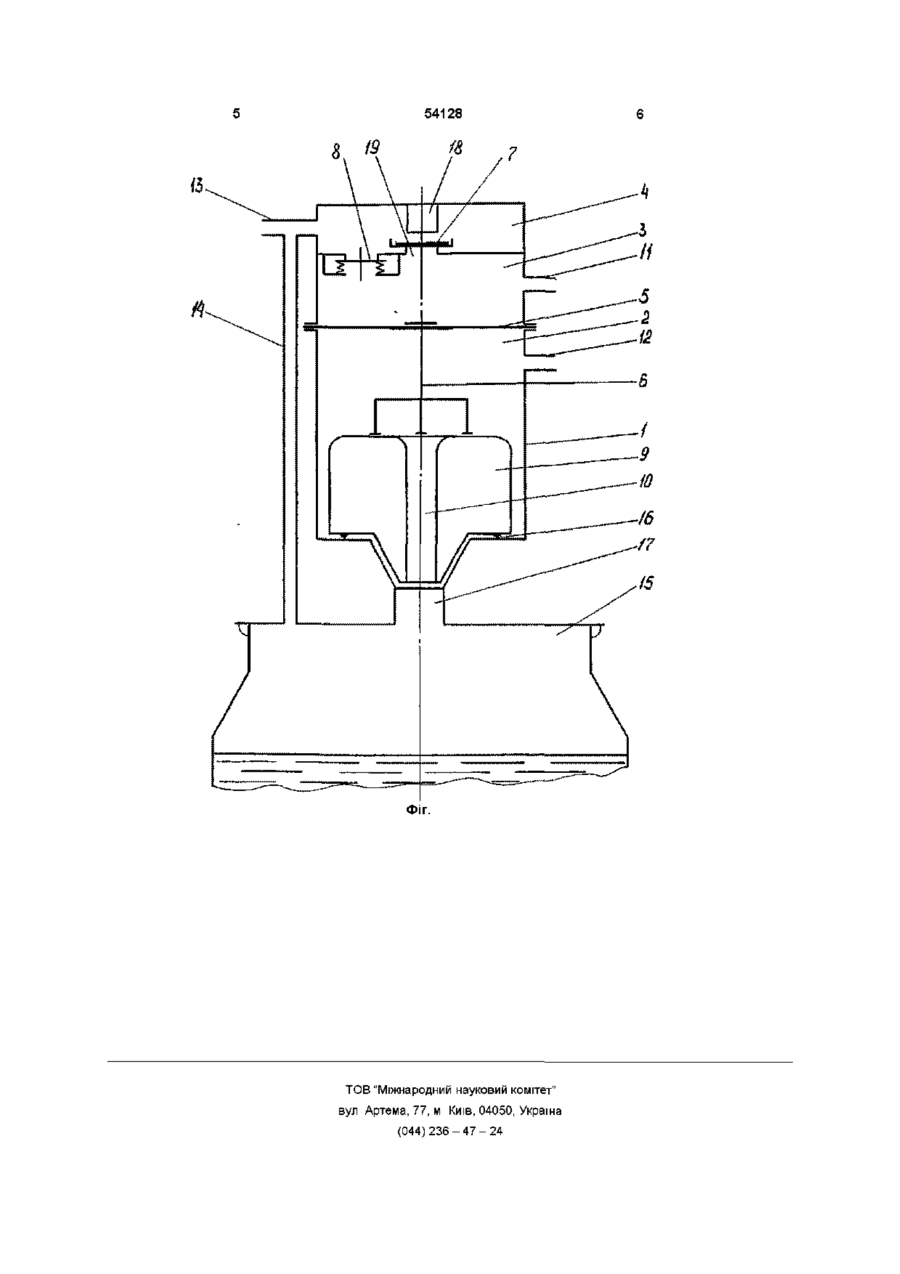

Регулятор вакууму, що має корпус з камерами постійного та змінного вакууму, молокоприймальну камеру з поплавком, пропускний та дросельний клапани, мембрану, яка ВІДДІЛЯЄ камеру постійного вакууму від молокоприймальної, який відрізняється тим, що поплавок має осьовий канал, розміщений вздовж центральної вертикальної осі по всій висоті, нижня частина поплавка виконана конічною, причому висота конічної частини більше висоти вертикального переміщення поплавка, а мембрана має штовхач, який забезпечує контакт мембрани з поплавком Винахід відноситься до сільського господарства, а саме до регуляторів вакууму доїльних апаратів і може бути використаний для доїння корів Відомий регулятор вакууму має корпус, з розміщеними в ньому молокоприймальною камерою, камерою змінного і постійного вакууму Дно молокоприймальної камери виконано у вигляді мембрани із закріпленим до неї підпружиненим штоком із заслінкою, яка перекриває отвір для пропускання повітря (а с СРСР №1308272, A01J7/00) Конструктивно пристрій не дозволяє з високою точністю регулювати величину вакууму в доїльних апаратах, особливо наприкінці доїння, бо накопичене молоко у молокоприймальній камері буде утримувати відкритим отвір для пропускання повітря навіть тоді, коли закінчиться надходження молока Не буде ЧІТКОСТІ в роботі заслінки по перекриванню отвору для пропускання повітря, бо заслінка виконує одночасно функції дросельного і пропускного клапанів, що ускладнює точне регулювання вакууму при різних режимах доїння Прототипом прийнято пристрій для зменшення розрідження в доїльній машині (заявка №1507746, заявник ALFA LAVAL AB, Швеція) Вказаний пристрій складається із молокоприймальної камери, в якій розміщено поплавок з магнітом, камери постійного та змінного вакууму, дроселюючого і пропускного клапанів та мембрани, яка з'єднана штоком з пропускним клапаном Камера змінного вакууму поєднана з пульсатором Під днищем молокоприймальної камери знаходиться клапан, виготовлений з металу, на який діє магніт Коли по плавок з магнітом знаходиться у нижньому положенні, металевий клапан притягається магнітом і перекриває отвір атмосферного повітря, над мембраною встановлюється вакуум такий самий, як у вакуумпроводі, а в пульсаторі створюється вакуум зниженої величини, бо він формується за рахунок дросельного клапана При наповненні молокоприймальної камери молоком поплавок спливає, при цьому втрачається контакт з металевим клапаном Останній, падаючи на дно гнізда, відкриває отвір для проходу атмосферного повітря і закриває канал зі зниженим тиском Повітря з атмосферним тиском проходить до мембрани, натискає на неї, мембрана за допомогою штока відкриває пропускний клапан і в пульсаторі встановлюється, більшої величини ніж був до цього, робочий вакуум При зниженні надходження молока у молокоприймальну камеру поплавок з магнітом наближається до металевого клапана останній притягається магнітом, піднімається з гнізда і відкриває вакуумний канал, закриває отвір каналу атмосферного повітря До мембрани надходить повітря зі зниженим тиском мембрана випростовується і закриває пропускний клапан Повітря з доїльного апарата і пульсатора відсмоктується через дросельний клапан, в пульсаторі встановлюється вакуум зниженої величини Через те, що для відводу молока молокозбиральна камера має патрубок з постійним поперечним перерізом, то при великому надходженні молока в молокоприймальну камеру поплавок з магнітом відійде від металевого клапана на значну відстань, а при зменшенні надходження молока 00 5 ю 54128 пройде певний час, поки поплавок з магнітом наблизиться до металевого клапана і останній підійметься і перекриє отвір канала атмосферного повітря За час наближення магніту до клапана буде спостерігатись невідповідність величини вакууму величині надходження молока, що свідчить про недостатню точність регулювання вакууму в залежності від зміни надходження молока в молокоприймальну камеру В основу винаходу покладена задача створити регулятор вакууму, який здійснював би більш точне і надійне регулювання вакууму при ЗМІНІ ШВИДКОСТІ молоковіддачі, особливо на початку та в КІНЦІ доїння корови і тим самим захистити вим'я від пошкодження Поставлена задача досягається тим, що регулятор вакууму має корпус з камерами постійного та змінного вакууму молокоприймальну камеру з поплавком, пропускний та дросельний клапани, мембрану з штовхачем, яка ВІДДІЛЯЄ камеру постійного вакууму від молокоприймальної Поплавок має осьовий канал, розміщений вздовж центральної вертикальної осі по всій висоті Нижня частина поплавка виконана конічною, висота конічної частини більша висоти вертикального переміщення поплавка Виконання поплавка з каналом розміщеним вздовж центральної вертикальної осі по всій висоті та з конічною нижньою частиною сприяє плавному регулюванню прохідного отвору для зливу молока, що дозволяє стікати молоку і накопичуватись у молокоприймальній камері, а поплавку спливати при збільшенні надходження молока та за допомогою штовхача підіймати мембрану і відкривати пропускний клапан При включенні пропускного клапана поплавок займає постійне вертикальне положення, а його конічна частина знаходиться в каналі горловини При надходженні молока вище рівня поплавка воно перетікає по осьовому каналу у відро Конічна частина поплавка виконується висотою більше висоти підйому поплавка, це забезпечує постійний рівень молока в молокоприймальній камері і позитивно впливає на точність роботи регулятора вакууму При зменшенні надходження молока поплавок опускається одночасно зі зниженням рівня молока пропускний клапан закривається, величина вакууму в доїльному апараті знижується Така конструкція регулятора вакууму дозволяє більш точно регулювати величину вакууму в залежності від величини надходження молока в молокоприймальну камеру Суть винаходу пояснюється рисунком, де на фіг схематично зображено регулятор вакууму, який складається з корпусу 1, молокоприймальної камери 2, камери постійного вакууму 3, камери змінного вакууму 4, мембрани 5 з штовхачем 6, пропускного клапана 7 зі штоком, дросельного клапана 8, поплавка 9 з осьовим каналом 10, патрубка 11 для підключення до вакуумпроводу, пат рубка 12 для підключення до колектора, патрубка 13 для підключення до пульсатора (колектор, пульсатор та вакуумпровід на фіг не показані), канала 14 підводу вакууму до доїльного відра 15 У нижньому положенні поплавок 9 опирається на упори 16, які відносяться до корпусу 1 Між доїльним відром 15 і корпусом регулятора вакууму утворено канал горловини 17, над пропускним клапаном 7 розміщено обмежувач 18, а пропускний клапан 7 перекриває отвір 19 Робота регулятора вакууму здійснюється так На початку доїння поплавок 9 опирається на упори 16, а конічна частина поплавка знаходиться у каналі 17 горловини, пропускний клапан 7 перекриває отвір 19 Повітря із МІЖСТІННОГО простору доїльних стаканів (на фіг не показані) відсмоктується до патрубка 13, а молоко з колектора проходить по патрубку 12 через молокоприймальну камеру 2 у відро 15 Повітря, вільне від молока, з відра 15 по каналу 14 надходить у патрубок 13, потім через дросельний клапан 8 потрапляє у камеру 3 постійного вакууму і через патрубок 11 надходить у вакуумпровід Клапан 8 дроселює повітря з камери змінного вакууму 4 в камеру постійного вакууму 3, тим самим встановлює в камері змінного вакууму 4 вакуум заданої зменшеної величини У молокоприймальній камері 2 молоко відокремлюється від повітря і стікає по каналу 17 у відро 15 Із збільшенням надходження молока поплавок 9 спливає і натискає на штовхач 6 мембрани 5, яка вигинається і натискає на шток пропускного клапана 7, що доходить до обмежувача 18, відкриваючи отвір 19 В камерах змінного 4 і постійного 3 вакууму встановлюється однаковий вакуум, за величиною більший, ніж при проході через дросельний клапан, інтенсивність надходження молока збільшується При цьому конічна частина поплавка не виходить з канала 19, прохідний отвір, утворений конічною частиною поплавка та горловиною у каналі 17, забезпечує регульоване стікання молока у відро 15 Якщо надходження молока у молокоприймальну камеру 2 збільшується, а поплавок 9 не може більше переміщуватися вгору вздовж вертикальної осі, щоб збільшити прохідний отвір у каналі 17, молоко перетікає по осьовому каналу 10 поплавка 9 у відро 15 Зі зменшенням надходження молока у камеру 2 поплавок 9 опускається разом із зниженням рівня молока При цьому поплавок 9 відходить від штовхача 6, мембрана 5 випростовується, пропускний канал 7 перекриває отвір 19, величина вакууму у камері 4, а значить, і у доїльному апараті знижується Починається процес додою при зниженій величині вакууму Завдяки тому, що поплавок 9 знижується одночасно зі зниженням рівня молока, то і переключення режиму роботи доїльного апарата з підвищеного рівня вакууму на знижений рівень відбувається більш точно і надійно Фіг. ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
