Регулятор вакууму

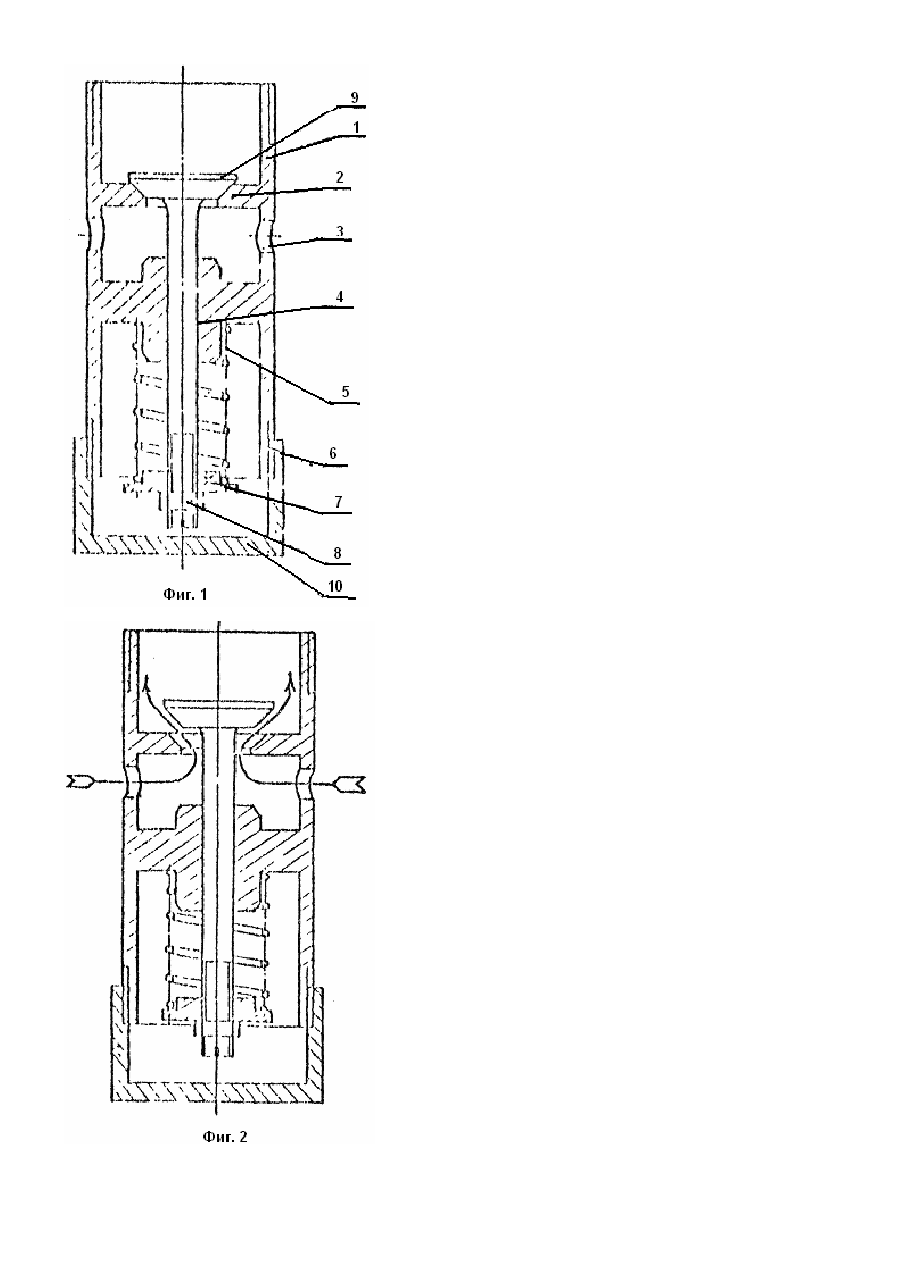

Изобретение относится к сельскому хозяйству, в частности к регуляторам вакуума. Известно устройство для регулировки вакуума, содержащее корпус с клапанным механизмом, штоком, грузом, а также демпфирующее устройство [1]. Известное устройство не обеспечивает необходимый стабильный вакуумный режим и сложно по конструкции. Регулятор вакуума, выполненный с грузом, имеет тот недостаток, что при открытии-закрытии клапана возникают значительные силы инерции, что затрудняет получение стабильного вакуумного режима й требует применения различных демпфирующи х устройств. Регулятор вакуума сложен конструктивно, требует строго вертикальной установки и отсутствие направляющей клапана, повышает вероятность его перекоса и нарушения герметичности, Задачей изобретения является усовершенствование конструкции регулятора вакуума, позволяющее исключить влияние сил инерции на процесс регулирования вакуума. что позволило бы получить стабильный вакуумный режим. Согласно изобретению, данная задача решается тем, что в регуляторе вакуума, содержащем корпус с боковым отверстием для подсоса воздуха и клапанным механизмом со штоком, согласно изобретению, корпус снабжен направляющей для штока и установленной снаружи штока пружиной, а свободный конец штока регулируемым по длине штока упором для пружины, которая размещена между направляющей и упором. Наличие направляющей, а между ней и упором - пружины, позволяет исключить перекос штока относительно корпуса и тем самым облегчить стабилизацию· работы клапанного механизма с помощью регулируемого по длине штока упора, что в свою очередь, позволяет в процессе эксплуатации своевременно стабилизировать вакуумный режим в случае его отклонения от заданного при уменьшении влияния сил инерции на процесс регулирования. На фиг. 1, 2, прилагаемых к настоящей заявке, схематически изображен предлагаемый регулятор вакуума в разрезе его плоскостью, проходящей через ось симметрии. Регулятор вакуума содержит полый корпус 1 с седлом 2 и боковым отверстием 3 для подсоса воздуха, и соосным корпусу клапанным механизмом со штоком 4. Корпус 1 снабжен направляющей 5 для штока 4 и установленной снаружи штока пружиной 6, Свободный конец штока снабжен регулируемым по длине штока упором 7 для пружины 6. Пружина 6 размещена между направляющей 5 и упором 7. Упор 7 укреплен на штоке посредством гайки 8, расположенной на конце штока. На другом конце штока расположена головка 9 клапана, упирающаяся в седло 2 корпуса. Внутренняя полость корпуса со стороны гайки 8 закрыта крышкой 10, а со стороны боковых отверстий (2) открыта, с возможностью сообщения ее с атмосферой. Со стороны головки 9 клапана внутренняя полость корпуса открыта для сообщения ее с вакуумируемым объемом. Головка 9 прижата к седлу 2 корпуса 1 силой пружины 6. Регулятор работает следующим образом. При включении вакуумного насоса (не показан) в вакуумируемом объеме создается вакуум, который передается во внутреннюю полость корпуса со стороны головки 9 клапана. Когда перепад давления между атмосферой и воздухом, находящимся в указанной внутренней полости клапана со стороны его головки превысит силу предварительного сжатия пружины 6. головка 9 клапана отделится от седла 2 с образованием щели, клапан совместно со штоком 4 переместится в направляющей, и атмосферный воздух через боковое отверстие 3 поступит через эту щель во внутреннюю полость корпуса, расположенную со стороны головки клапана и далее в вакуумируемый объем (вакуумпровод доильного аппарата). При понижении вакуума в вакуумируемом объеме повысится давление во внутренней полости корпуса со стороны головки клапана. Поэтому сила, действующая на головку 9 клапана, прижмет ее к седлу, что и обеспечивает регулирование вакуума в вакуумируемом объеме на том уровне, который определяется усилием предварительной затяжки пружины 6, создаваемым с помощью гайки 8.
