Пристрій для реєстрації плетизмограми, тремору та дихання

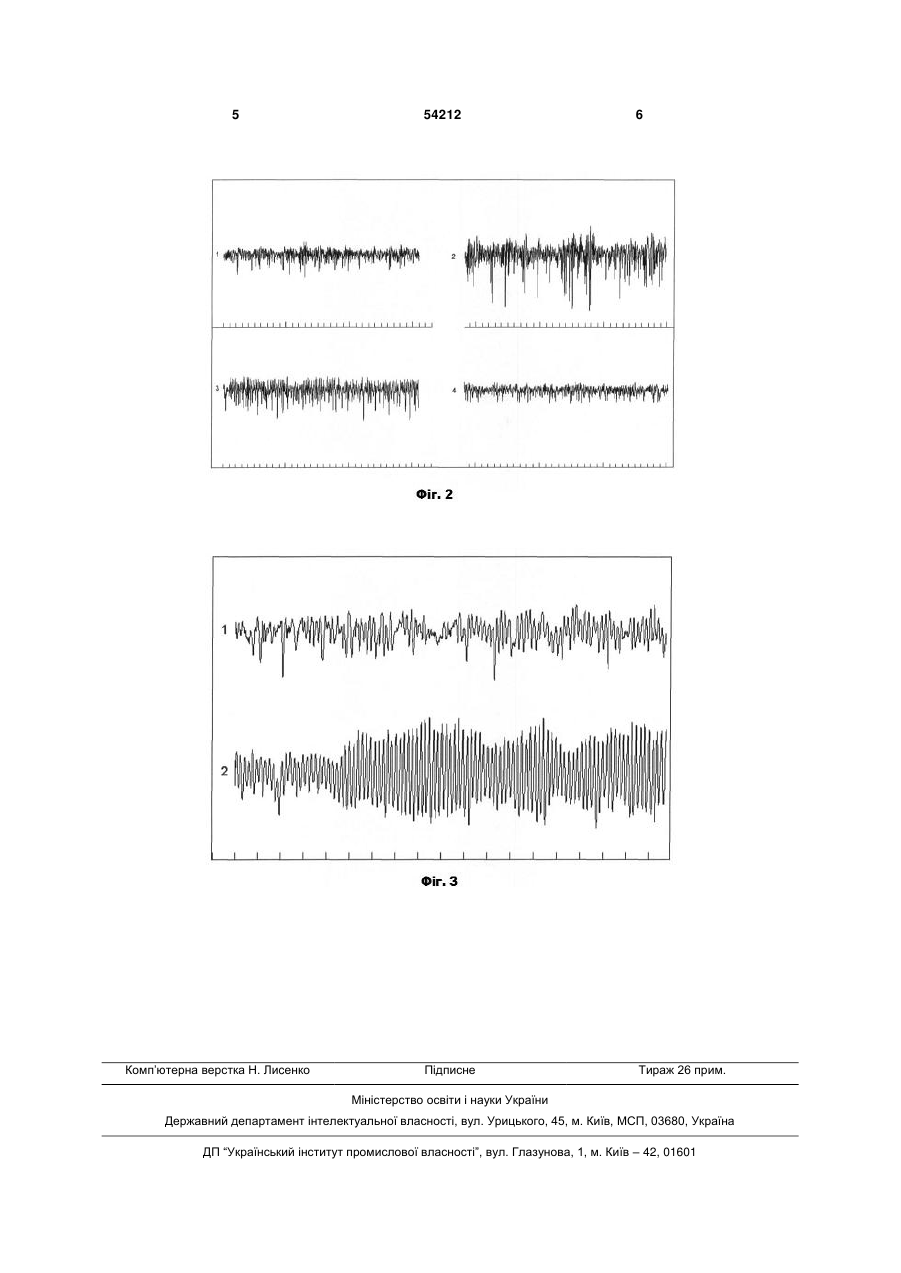

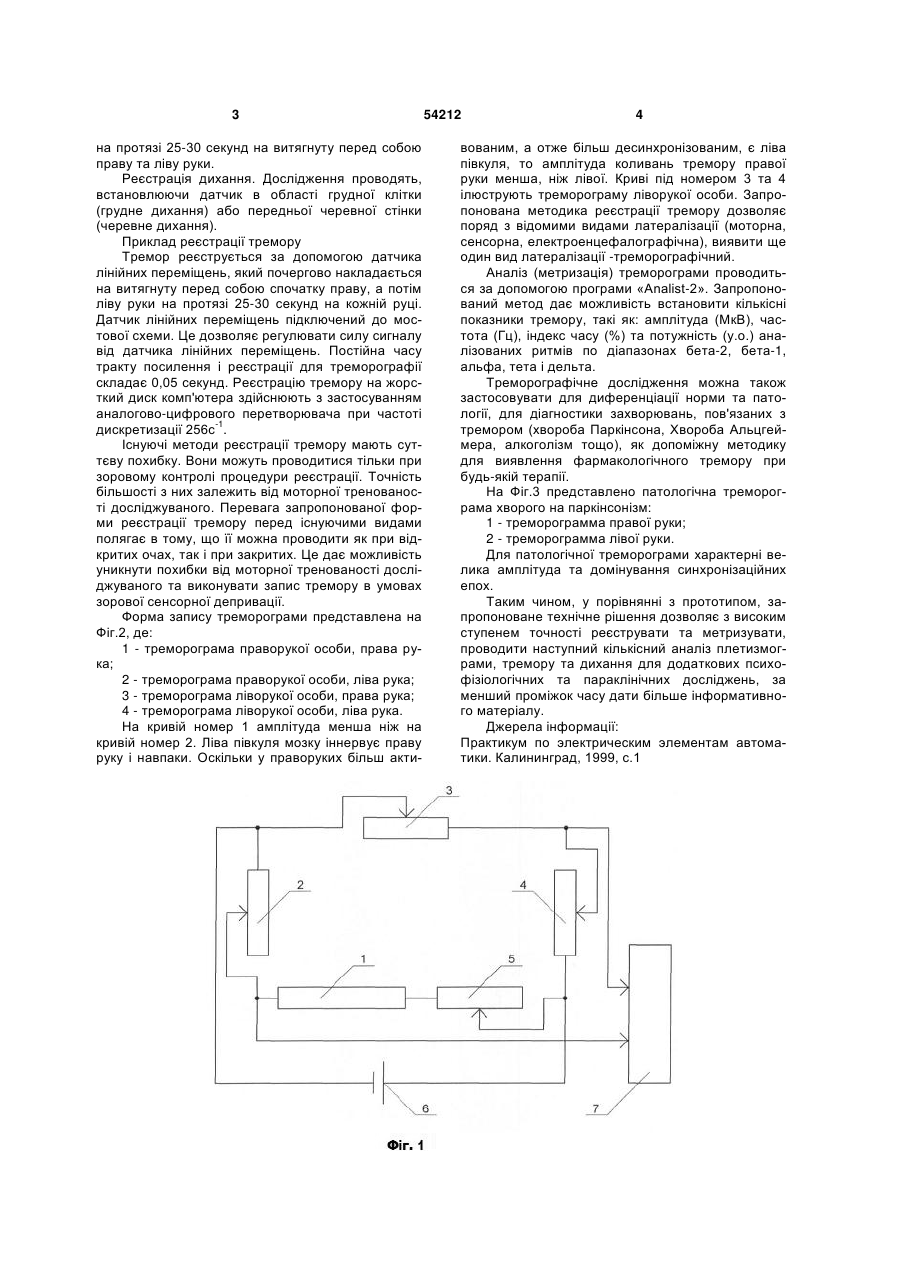

Пристрій для реєстрації плетизмограми, тремору та дихання, що складається з датчика лінійних переміщень у вигляді гнучкої трубки, наповненої вугільним порошком, який відрізняється тим, що датчик лінійних переміщень додатково приєднаний до мостової схеми з автономним джерелом живлення, крім того, вихідні елементи мостової схеми приєднані до аналогового або цифрового реєструючого приладу. (19) (21) u201007713 (22) 21.06.2010 (24) 25.10.2010 (46) 25.10.2010, Бюл.№ 20, 2010 р. (72) ЛОБАСЮК БОРИС ОЛЕКСАНДРОВИЧ, БІТЕНСЬКИЙ ВАЛЕРІЙ СЕМЕНОВИЧ, БОДЕЛАН МАКСИМ ІВАНОВИЧ (73) ЛОБАСЮК БОРИС ОЛЕКСАНДРОВИЧ, БІТЕНСЬКИЙ ВАЛЕРІЙ СЕМЕНОВИЧ, БОДЕЛАН МАКСИМ ІВАНОВИЧ 3 на протязі 25-30 секунд на витягнуту перед собою праву та ліву руки. Реєстрація дихання. Дослідження проводять, встановлюючи датчик в області грудної клітки (грудне дихання) або передньої черевної стінки (черевне дихання). Приклад реєстрації тремору Тремор реєструється за допомогою датчика лінійних переміщень, який почергово накладається на витягнуту перед собою спочатку праву, а потім ліву руки на протязі 25-30 секунд на кожній руці. Датчик лінійних переміщень підключений до мостової схеми. Це дозволяє регулювати силу сигналу від датчика лінійних переміщень. Постійна часу тракту посилення і реєстрації для треморографії складає 0,05 секунд. Реєстрацію тремору на жорсткий диск комп'ютера здійснюють з застосуванням аналогово-цифрового перетворювача при частоті дискретизації 256с-1. Існуючі методи реєстрації тремору мають суттєву похибку. Вони можуть проводитися тільки при зоровому контролі процедури реєстрації. Точність більшості з них залежить від моторної тренованості досліджуваного. Перевага запропонованої форми реєстрації тремору перед існуючими видами полягає в тому, що її можна проводити як при відкритих очах, так і при закритих. Це дає можливість уникнути похибки від моторної тренованості досліджуваного та виконувати запис тремору в умовах зорової сенсорної депривації. Форма запису треморограми представлена на Фіг.2, де: 1 - треморограма праворукої особи, права рука; 2 - треморограма праворукої особи, ліва рука; 3 - треморограма ліворукої особи, права рука; 4 - треморограма ліворукої особи, ліва рука. На кривій номер 1 амплітуда менша ніж на кривій номер 2. Ліва півкуля мозку іннервує праву руку і навпаки. Оскільки у праворуких більш акти 54212 4 вованим, а отже більш десинхронізованим, є ліва півкуля, то амплітуда коливань тремору правої руки менша, ніж лівої. Криві під номером 3 та 4 ілюструють треморограму ліворукої особи. Запропонована методика реєстрації тремору дозволяє поряд з відомими видами латералізації (моторна, сенсорна, електроенцефалографічна), виявити ще один вид латералізації -треморографічний. Аналіз (метризація) треморограми проводиться за допомогою програми «Analist-2». Запропонований метод дає можливість встановити кількісні показники тремору, такі як: амплітуда (МкВ), частота (Гц), індекс часу (%) та потужність (у.о.) аналізованих ритмів по діапазонах бета-2, бета-1, альфа, тета і дельта. Треморографічне дослідження можна також застосовувати для диференціації норми та патології, для діагностики захворювань, пов'язаних з тремором (хвороба Паркінсона, Хвороба Альцгеймера, алкоголізм тощо), як допоміжну методику для виявлення фармакологічного тремору при будь-якій терапії. На Фіг.3 представлено патологічна треморограма хворого на паркінсонізм: 1 - треморограмма правої руки; 2 - треморограмма лівої руки. Для патологічної треморограми характерні велика амплітуда та домінування синхронізаційних епох. Таким чином, у порівнянні з прототипом, запропоноване технічне рішення дозволяє з високим ступенем точності реєструвати та метризувати, проводити наступний кількісний аналіз плетизмограми, тремору та дихання для додаткових психофізіологічних та параклінічних досліджень, за менший проміжок часу дати більше інформативного матеріалу. Джерела інформації: Практикум по электрическим элементам автоматики. Калининград, 1999, с.1 5 Комп’ютерна верстка Н. Лиcенко 54212 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
