Персональний прилад контролю дихання для реєстрації енерговтрат

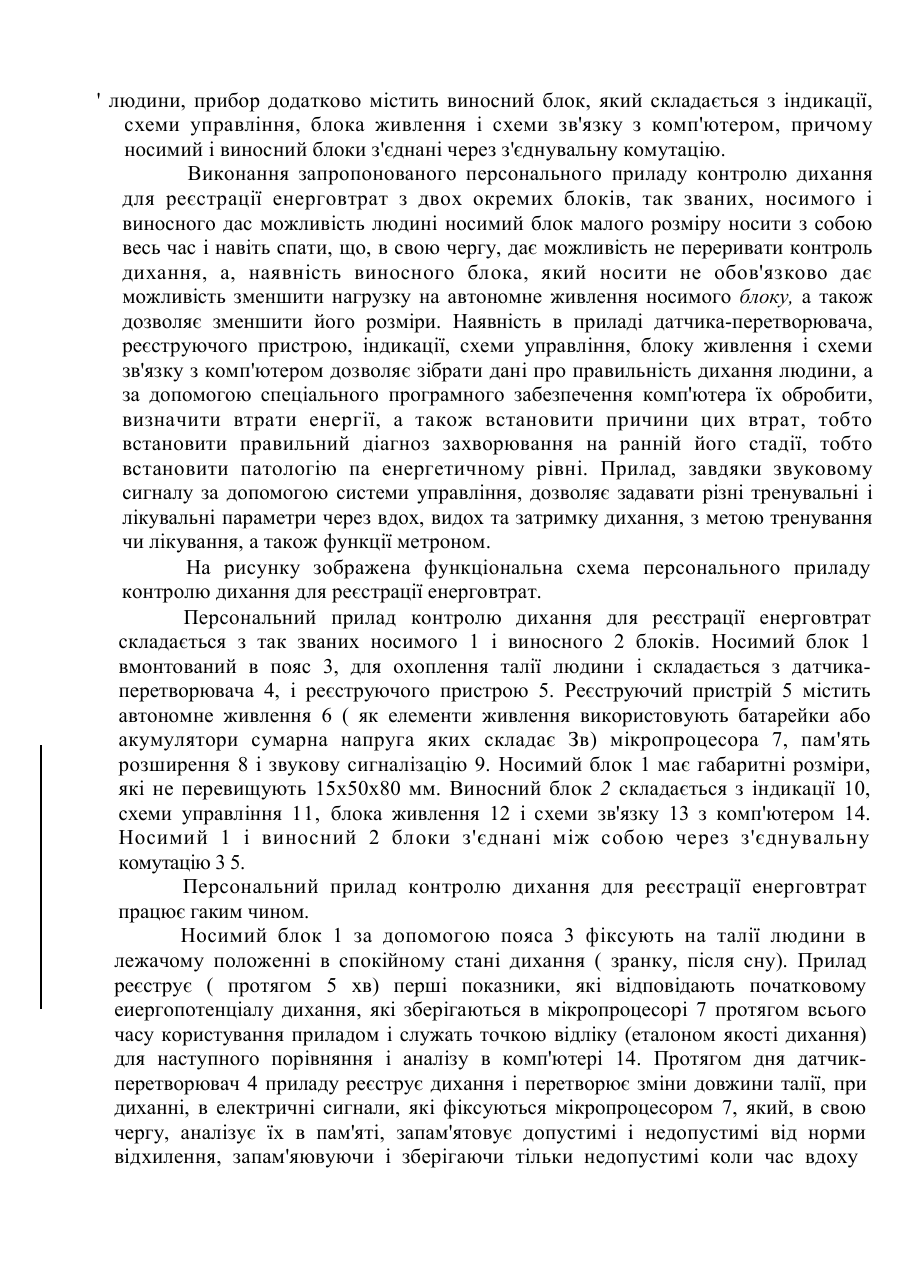

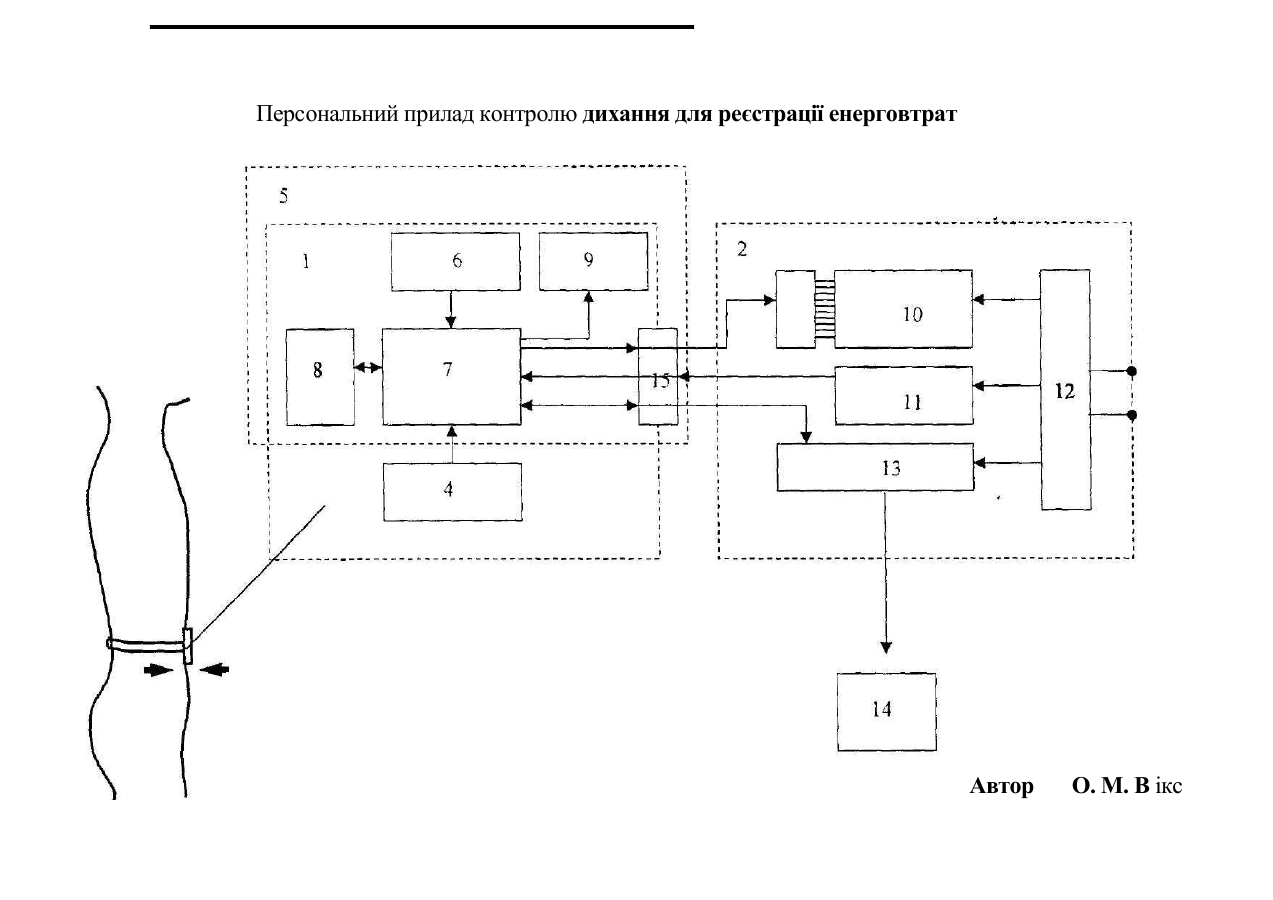

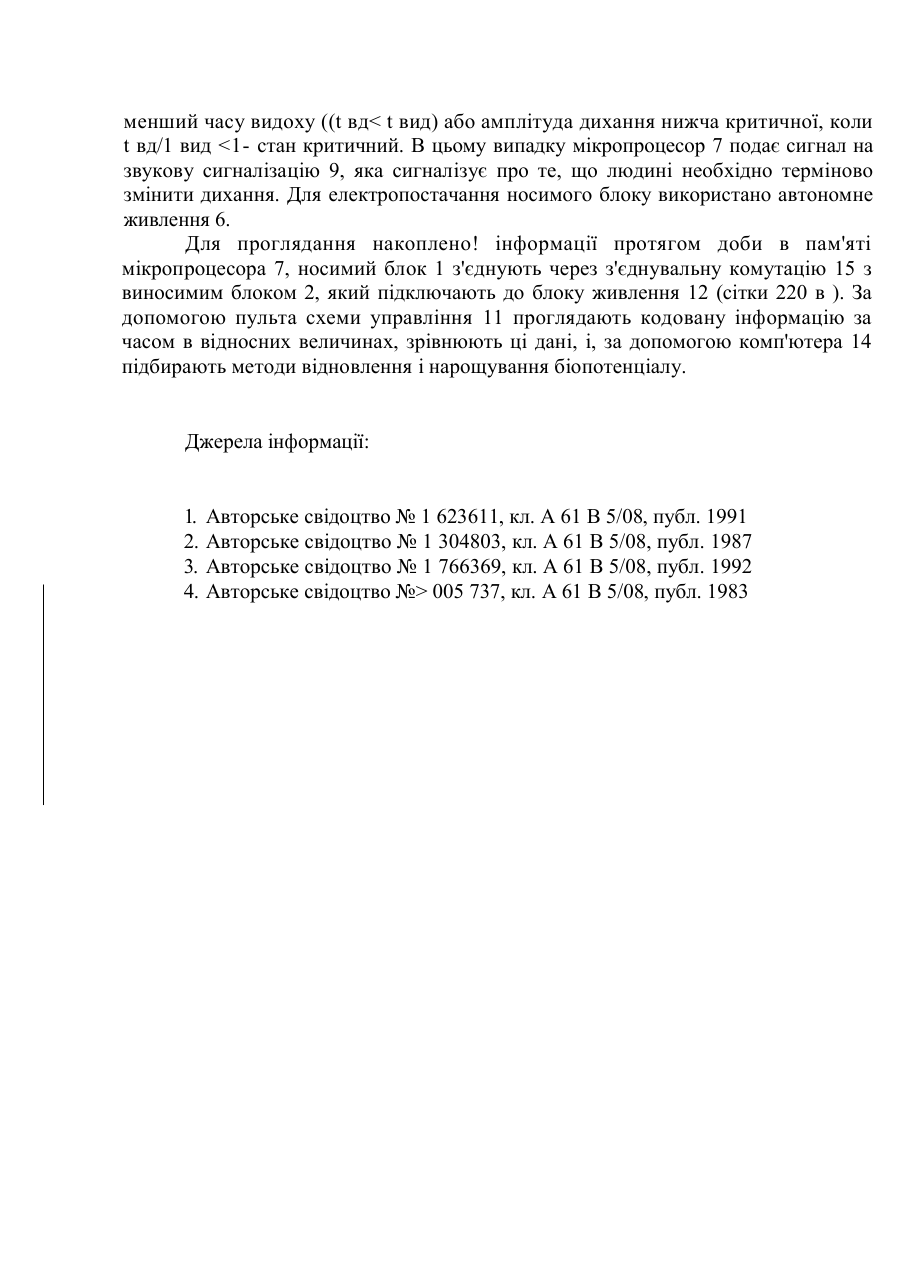

/у .УС Ml IK* A 61 В 5/08 Персональний прилад контролю дихання для реєстрації енерговтрат Винахід стосується медичної техніки, а саме пристроїв діагностичної, лікувальної і фізкультурно-оздоровчої практики і може бути використаний для контролю ритмічності дихання животом с метою визначення енерговтрат з наступним відновленням і нарощуванням біопотенціалу, а також з метою ранньої діагностики захворювання. Більшість відомих приладів контролю ритмічності дихання призначені для їх використання тільки в стаціонарних умовах (1,2,3). Прототипом вибраний прилад для контролю дихання людини, який містить датчики дихальних рухів, перетворювачі, реєструючий пристрій і еластичний елемент виконаний за формою силуету тіла людини (4). Про і с і цей пристрій також призначений для контролю дихання людини в еіаціонарних умовах і не може бути використаний в умовах його пересування. Віл громісгкші, потребує багато часу для вимірювання, аналізу і спеціальної підготовки для обробки даних, потрібен обслуговуючий персонал, самообслуговування затруднено, його конструкція не передбачає централізованого збору даних і програмного забезпечення для їх обробки в комп'ютері, а також безперервного обслуговування і діагностування напрямку енергопроцесу. В основу винаходу поставлено завдання створити персональний прилад контролю якості дихання з можливістю його використання в любих умовах перебування і пересування людини, а також з можливістю централізованої індивідуальної профілактики через комп'юіерну сітку контролю втрат біоенергії, які дають можливість індивідуально підбирати методи відновлення і нарощування біопотенціалу. Поставлене завдання досягається тим, що в персональному приладі контролю дихання для реєстрації енерговтрат, який складається з пояса з датчиком дихальних рухів, перетворювача і реєструючого пристрою, згідно з винаходом, датчик дихальних рухів і перетворювач поступальних рухів брюшної порожнини при диханні в електричні сигнали, виконані як одне ціле, реєструючий пристрій містить автономне живлення, мікропроцесор, память розширення і звуковий сигналізатор, причому датчик, перетворювач і реєструючий пристрій виконані одним носимим блоком, який не перевищує габариїних розмірів 15x50x80 мм і вмонтований в пояс для охоплення талії ' людини, прибор додатково містить виносний блок, який складається з індикації, схеми управління, блока живлення і схеми зв'язку з комп'ютером, причому носимий і виносний блоки з'єднані через з'єднувальну комутацію. Виконання запропонованого персонального приладу контролю дихання для реєстрації енерговтрат з двох окремих блоків, так званих, носимого і виносного дас можливість людині носимий блок малого розміру носити з собою весь час і навіть спати, що, в свою чергу, дає можливість не переривати контроль дихання, а, наявність виносного блока, який носити не обов'язково дає можливість зменшити нагрузку на автономне живлення носимого блоку, а також дозволяє зменшити його розміри. Наявність в приладі датчика-перетворювача, реєструючого пристрою, індикації, схеми управління, блоку живлення і схеми зв'язку з комп'ютером дозволяє зібрати дані про правильність дихання людини, а за допомогою спеціального програмного забезпечення комп'ютера їх обробити, визначити втрати енергії, а також встановити причини цих втрат, тобто встановити правильний діагноз захворювання на ранній його стадії, тобто встановити патологію па енергетичному рівні. Прилад, завдяки звуковому сигналу за допомогою системи управління, дозволяє задавати різні тренувальні і лікувальні параметри через вдох, видох та затримку дихання, з метою тренування чи лікування, а також функції метроном. На рисунку зображена функціональна схема персонального приладу контролю дихання для реєстрації енерговтрат. Персональний прилад контролю дихання для реєстрації енерговтрат складається з так званих носимого 1 і виносного 2 блоків. Носимий блок 1 вмонтований в пояс 3, для охоплення талії людини і складається з датчикаперетворювача 4, і реєструючого пристрою 5. Реєструючий пристрій 5 містить автономне живлення 6 ( як елементи живлення використовують батарейки або акумулятори сумарна напруга яких складає Зв) мікропроцесора 7, пам'ять розширення 8 і звукову сигналізацію 9. Носимий блок 1 має габаритні розміри, які не перевищують 15x50x80 мм. Виносний блок 2 складається з індикації 10, схеми управління 11, блока живлення 12 і схеми зв'язку 13 з комп'ютером 14. Носимий 1 і виносний 2 блоки з'єднані між собою через з'єднувальну комутацію 3 5. Персональний прилад контролю дихання для реєстрації енерговтрат працює гаким чином. Носимий блок 1 за допомогою пояса 3 фіксують на талії людини в лежачому положенні в спокійному стані дихання ( зранку, після сну). Прилад реєструє ( протягом 5 хв) перші показники, які відповідають початковому еиергопотенціалу дихання, які зберігаються в мікропроцесорі 7 протягом всього часу користування приладом і служать точкою відліку (еталоном якості дихання) для наступного порівняння і аналізу в комп'ютері 14. Протягом дня датчикперетворювач 4 приладу реєструє дихання і перетворює зміни довжини талії, при диханні, в електричні сигнали, які фіксуються мікропроцесором 7, який, в свою чергу, аналізує їх в пам'яті, запам'ятовує допустимі і недопустимі від норми відхилення, запам'яювуючи і зберігаючи тільки недопустимі коли час вдоху менший часу видоху ((t вд< t вид) або амплітуда дихання нижча критичної, коли t вд/1 вид 005 737, кл. А 61 В 5/08, публ. 1983 Персональний прилад контролю дихання для реєстрації енерговтрат Автор О. М. В ікс
