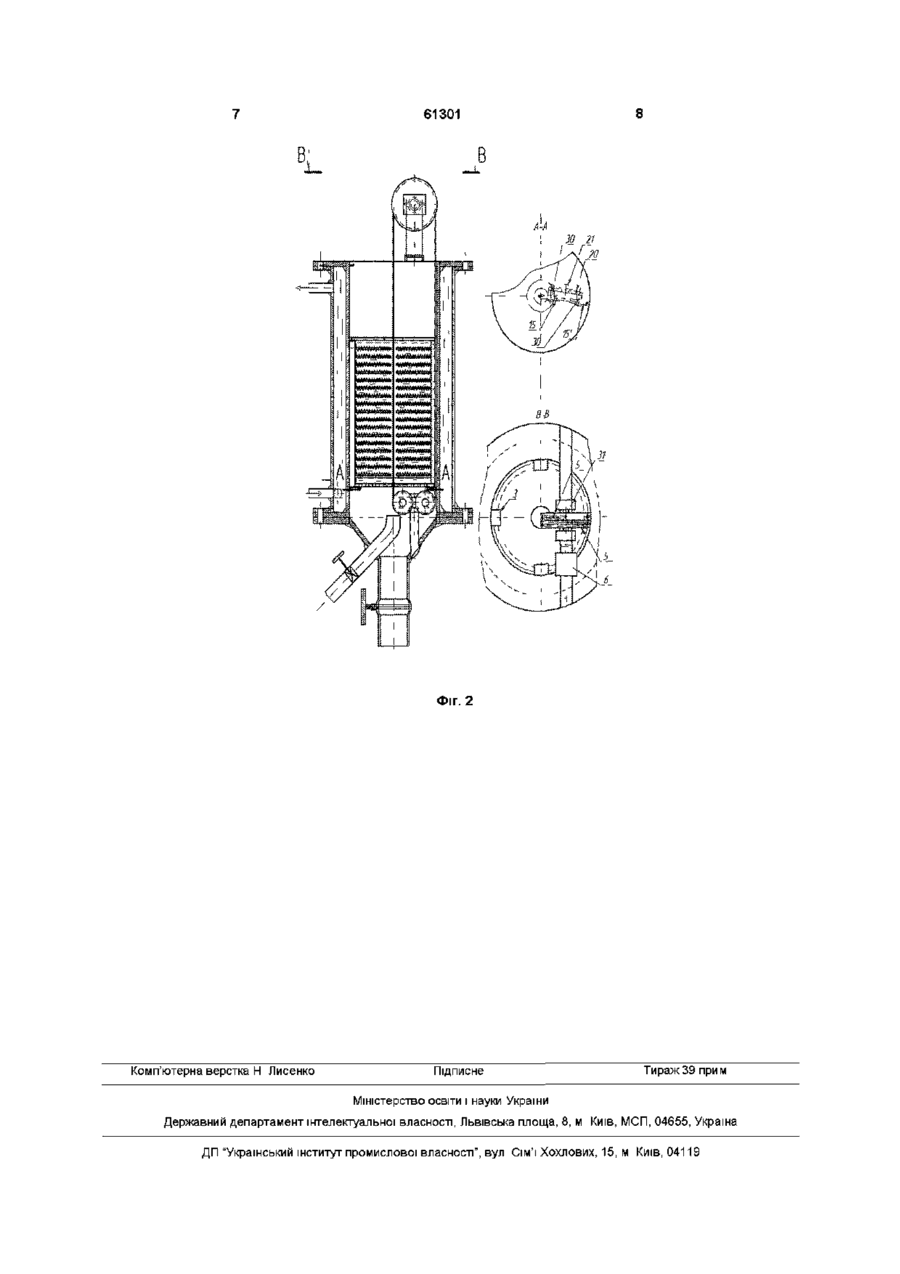

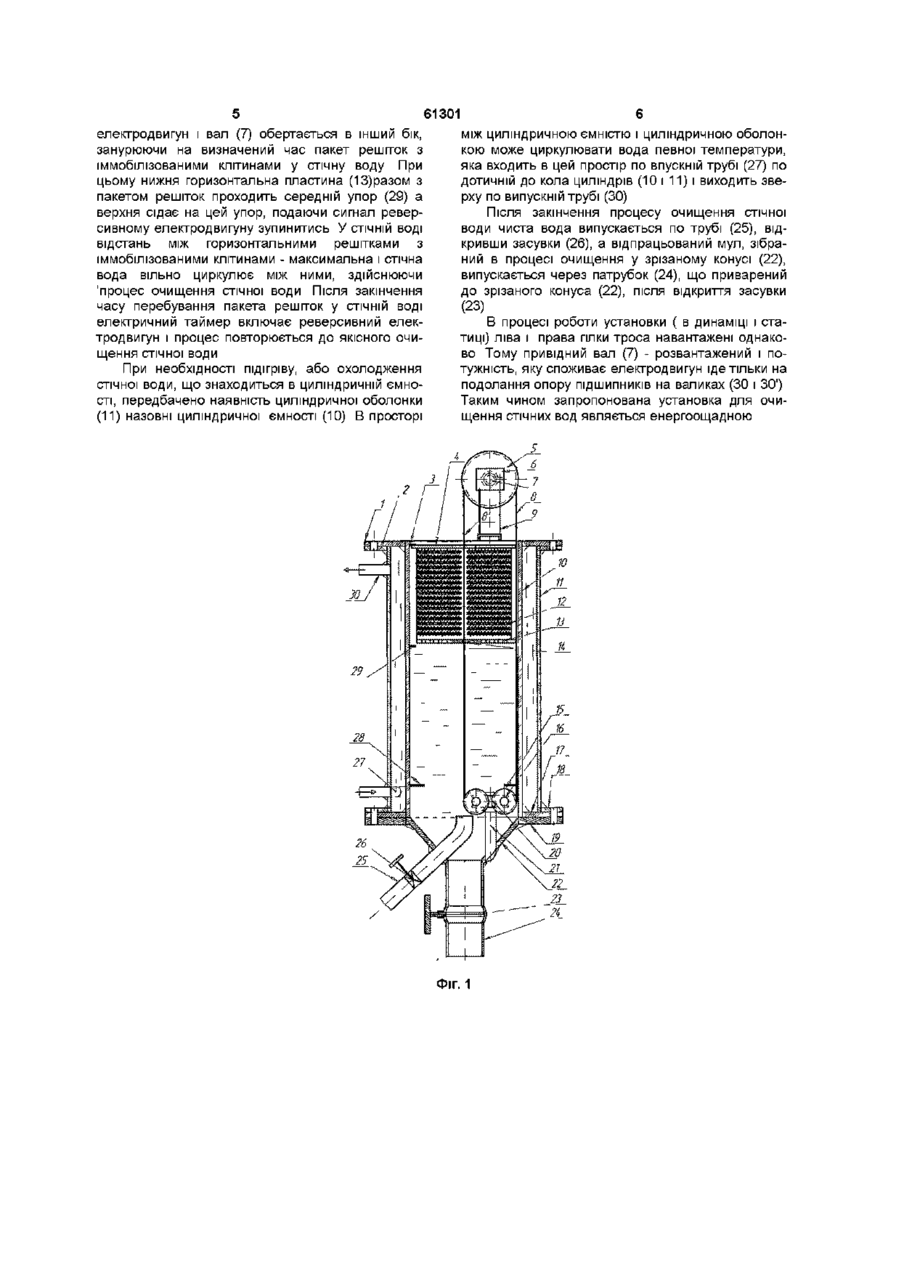

Установка для очищення стічних вод

1 Установка для очищення стічних вод, що містить ємність, пакет решіток з носіями для іммобілізації мікробних клітин активного мулу, непрозору кришку над пакетом решіток та трос, яка відрізняється тим, що додатково введений талевий блок, який містить верхній привідний вал, що обертається від реверсивного електродвигуна з електричним таймером, при цьому на валу закріплено двоє коліщаток однакових діаметрів, до яких прикріплені КІНЦІ троса і нижнього вала, що не обертається, на якому закріплено коліщатко або два вала з коліщатками, через які перекинутий трос, до якого жорстко приєднаний пружинний амортизатор 2 Установка за п 1, яка відрізняється тим, що верхній привідний вал в процесі роботи і у статичному стані розвантажений Винахід відноситься до охорони навколишнього середовища аеробного і анаеробного біологічного очищення будь-яких категорій стічних вод на заданій глибині Відома установка для очищення стічних вод (Патент України UA 14756А, опублік ЗО 06 97 Бюл N3) складається з двох і більше ємностей, послідовно розташованих одна нижче другої, в середині яких вставлені носи для іммобілізації активного мулу В нижній частині ємності для злива встановлена сифонна труба, а носи для іммобілізації активного мулу закріплені на решітці, яка за допомогою тросу з'єднана з верхньою точкою криволінійної торцевої стінки Недоліками цієї установки є невелика продуктивність (до 10-15%), неможливість працювати на глибині більше 2-3 м, що залежить від обмеженої довжини коромисла, неможливість застосування установки в зимовий період В основу винаходу поставлена задача створення установки , яка дає можливість занурювати решітки з іммобілізованими мікробними клітинами активного мулу на необхідну глибину і піднімати їх на повітря для насичення клітин активного мулу та води киснем повітря , причому час перебування решіток у воді і на повітрі може бути різним Поставлена задача розв'язується тим, що запропонована установка складається з ємності, пакета решіток з носіями для іммобілізації мікробних клітин активного мулу, непрозорої кришки над пакетом решіток та тросу Згідно винаходу талевий блок, який складається з верхнього приводного вала, що обертається від реверсивного електродвигуна з електричним таймером, на якому (на валу) закріплено двоє коліщаток однакових діаметрів, до яких прикріплені КІНЦІ тросу і два вала, що не обертаються, на яких закріплено друга коліщатка ( або отак вал з коліщатко), через які перекинуто трос, до якого жорстко приєднаний пружинний амортизатор При цьому верхній приводний вал при обертанні і статичному стані - розвантажений ЄМНОСТІ Недоліками даної установки є робота її в малому шарі води, що підлягає очистці, коливання всієї установки , включаючи ємність з водою , і решітки з іммобілізованими клітинами За конструкцією прототипом є установка для біологічної очистки водоймищ та насичення їх киснем повітря (Патент України UA 24642A, опублік 04 08 98 Бюл N3) , яка складається з решітки з носіями для іммобілізації активного мулу, тросу, який з'єднує решітку (зверху якої знаходиться непрозора кришка з механізмом коливання, який включає в себе коромисло, що закріплене на опорі, розташованій на понтоні і має електричний привід з підживленням від сонячної батареї О со (О 61301 Причинно-наслідковий зв'язок між запропоноі ліву (8і) гілки До лівої гілки тросу через пружинваними ознаками і очікуваним технічним результаний амортизатор (14) жорстко закріплено нижню том буде в наступному горизонтальну пластину (13), на яку спирається пакет решіток (12) з іммобілізованими клітинами Установка передбачає, що пакет решіток з активного мулу Зверху пакета решіток знаходитьносіями занурюється у стічну воду на задану глися верхня горизонтальна пластина (4) Пакет бину і піднімається на повітря Час перебування решіток представляє собою сукупність горизонпакета решіток у СТІЧНІЙ ВОДІ І на повітрі визначетальних решіток для іммобілізації клітин активного ний і може бути як різним, так і однаковим Цей час мулу, які розташовані одна над другою на визнафіксується електричним таймером ченій відстані, достатньої для проходження між Трос талевої системи поділяється на дві гілки пластинами повітря (коли пакет решіток знахоліву - від першого коліщатка верхнього вала до диться певний час на повітрі) і нормальної циркупершого коліщатка нижнього вала (нерухомого) і ляції стічної води між пластинами (коли пакет заправу — від другого коліщатка верхнього вала до нурений у стічну воду) Пакет решіток з нижньою і другого коліщатка нижнього вала На ЛІВІЙ ГІЛЦІ верхньою пластинами мають в центрі (вздовж осі тросу розташовано пакет решіток, що спирається циліндра) отвір, через який проходить ліва гілка на нижню горизонтальну пластину, в отворі якої по (8і) тросу і кінець цієї гілки закріплюється до центру проходить трос, яких в отворі жорстко коліщатка (5) (або його лівої половини, якщо вони з'яднується з пружинним амортизатором, а осздвоєні) Таким чином, що при його обертанні в танній - з нижньою горизонтальною пластиною напрямку годинникової стрілки ліва гілка тросу Далі трос через нижні коліщатка, що обертаються, намотується на коліщатко по його периферії В але закріплені на нерухомих валах, проходить до цей же час права гілка (7) тросу, що приєднана до другого коліщатка верхнього вала і закріплюється другого коліщатка (5і) (або другої половини на ньому При обертанні верхнього вала права здвоєного коліщатка) розмотується Тобто одногілка тросу намотується на друге коліщатко верхчасно ліва гілка намотується на коліщатко, а права нього вала, а ліва - розмотується і пакет решіток - розмотується з одною і такою ж швидкістю занурюється на певний час у стічну воду Далі запрограмований таймер спрацьовує і верхній вал В середині циліндричної ємності за його висопочинає обертається в протилежному напрямку тою закріплені три упора верхній (3), в який спиПри цьому ліва гілка тросу намотується на перше рається верхня горизонтальна пластина, середній коліщатко верхнього вала, а права -розмотується і (29), який пропускає нижню горизонтальну пластипакет решіток піднімається на повітря, де знахону з пакетом решіток , але на який спирається диться визначений час потім все повторюється верхня горизонтальна пластина, нижній упор (28), на який спирається нижня горизонтальна пластина При роботі талевого блоку права і ліва гілки (14) До зрізаного конуса (22) приварений по цензнаходяться в натяжному стані, а верхній вал тру патрубок (24) з засувкою (23) для видалення розвантажений (в рівновазі) відпрацьованого мулу Всі упори представляють Установка може працювати в аеробному і собою на кожній горизонталі по чотири виступи анаеробному режимах роботи, чим пояснюється її певних розмірів широкий діапазон технології очищення стічних вод будь-яких забруднень на заданій глибині При Внизу через зрізаний конус проходить спускна цьому установка здатна працювати в оптимальних труба очищеної води (25) Знизу до оболонки (11) умовах ведення процесу очищення стічних вод як приєднана впускна труба (27) по дотичній до кола в ЛІТНІЙ, так і в зимовий період оболонки Зверху до оболонки приєднана випускна труба (ЗО) На фіг 1 зображено вертикальну проекцію установки з пакетом решіток на повітрі ( з неПринцип дії установки для очищення стічних обхідними розрізами А-А і Б-Б) вод полягає в тому, що пакет решіток (12) з іммобілізованими клітинами активного мулу разом На фіг 2 зображено вертикальну проекцію усз горизонтальними пластинами (верхньою (4) і тановки з пакетом решіток у СТІЧНІЙ ВОДІ нижньою (13), яка (нижня) жорстко, через пружинУстановка складається з вертикально встаноний амортизатор (14), закріплена на ЛІВІЙ ГІЛЦІ (8 І ) вленої циліндричної (або іншої форми) ємності троса), при обертанні привідного вала (7) від ре(10), ззовні обгорнутої на певній відстані оболонверсивного електродвигуна (6), піднімається зі кою (11), які з'єднані зверху і знизу фланцями (1,2) стічної води, що належить очищенню, на повітря і (17,18) Знизу до циліндричної ємності Стічна вода налита в циліндричну ємність (10) до приєднаний на фланці(19) зрізаний конус (22), до середнього упора (29) При цьому верхня горизонякого приварена коротка труба (24) з засувкою тальна пластина спирається у верхній упор (3) В (23) Зверху циліндричної ємності на швелері, що момент стикання верхньої горизонтальної пластикріпиться на фланці(І) на стояках (9) в підшипниках ни з верхнім упором виключається реверсивний установлено вал (7) талевого блоку , на якому електродвигун (6), привідний вал зупиняється (валу) насаджені два або одне здвоєне коліщатко Пакет решіток знаходиться на повітрі визначений (5 і 5') з перегородкою на його периферії, що оберчас При знаходженні пакета решіток на повітрі тається разом з валом (7) від реверсивного елеквідстань між горизонтальними решітками з тродвигуна (6) Внизу циліндричної ємності знахоклітинами активного мулу фіксована певним сподиться двоє к'оліщаток (15 і 15'), які обертаються собом і достатня для омивання повітрям на валиках (ЗО і ЗО'), що закріплені на коромислі іммобілізованих клітин активного мулу Після (20), яке в свою чергу закріплено на стояку (21), закінчення часу перебування пакета решіток ,на що приварений до зрізаного конуса (22) Через ці повітрі електричний таймер включає реверсивний два коліщатка перекинуто трос, який має праву (8) 61301 електродвигун і вал (7) обертається в інший бік, занурюючи на визначений час пакет решіток з іммобілізованими клітинами у стічну воду При цьому нижня горизонтальна пластина (13)разом з пакетом решіток проходить середній упор (29) а верхня сідає на цей упор, подаючи сигнал реверсивному електродвигуну зупинитись У СТІЧНІЙ воді відстань між горизонтальними решітками з іммобілізованими клітинами - максимальна і стічна вода вільно циркулює між ними, здійснюючи 'процес очищення стічної води Після закінчення часу перебування пакета решіток у СТІЧНІЙ ВОДІ електричний таймер включає реверсивний електродвигун і процес повторюється до якісного очищення стічної води При необхідності підігріву, або охолодження стічної води, що знаходиться в циліндричній ємності, передбачено наявність циліндричної оболонки (11) назовні циліндричної ємності (10) В просторі між циліндричною ємністю і циліндричною оболонкою може циркулювати вода певної температури, яка входить в цей простір по впускній трубі (27) по дотичній до кола циліндрів (10 і 11) і виходить зверху по випускній трубі (ЗО) Після закінчення процесу очищення стічної води чиста вода випускається по трубі (25), відкривши засувки (26), а відпрацьований мул, зібраний в процесі очищення у зрізаному конусі (22), випускається через патрубок (24), що приварений до зрізаного конуса (22), після відкриття засувки (23) В процесі роботи установки ( в динаміці і статиці) ліва і права гілки троса навантажені однаково Тому привідний вал (7) - розвантажений і потужність, яку споживає електродвигун іде тільки на подолання опору ПІДШИПНИКІВ на валиках (ЗО і ЗО') Таким чином запропонована установка для очищення стічних вод являється енергоощадною Фіг. 1 61301 Фіг. 2 Комп'ютерна верстка Н Лисенко Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
