Торпеда для газовибухової обробки привибійної зони свердловини

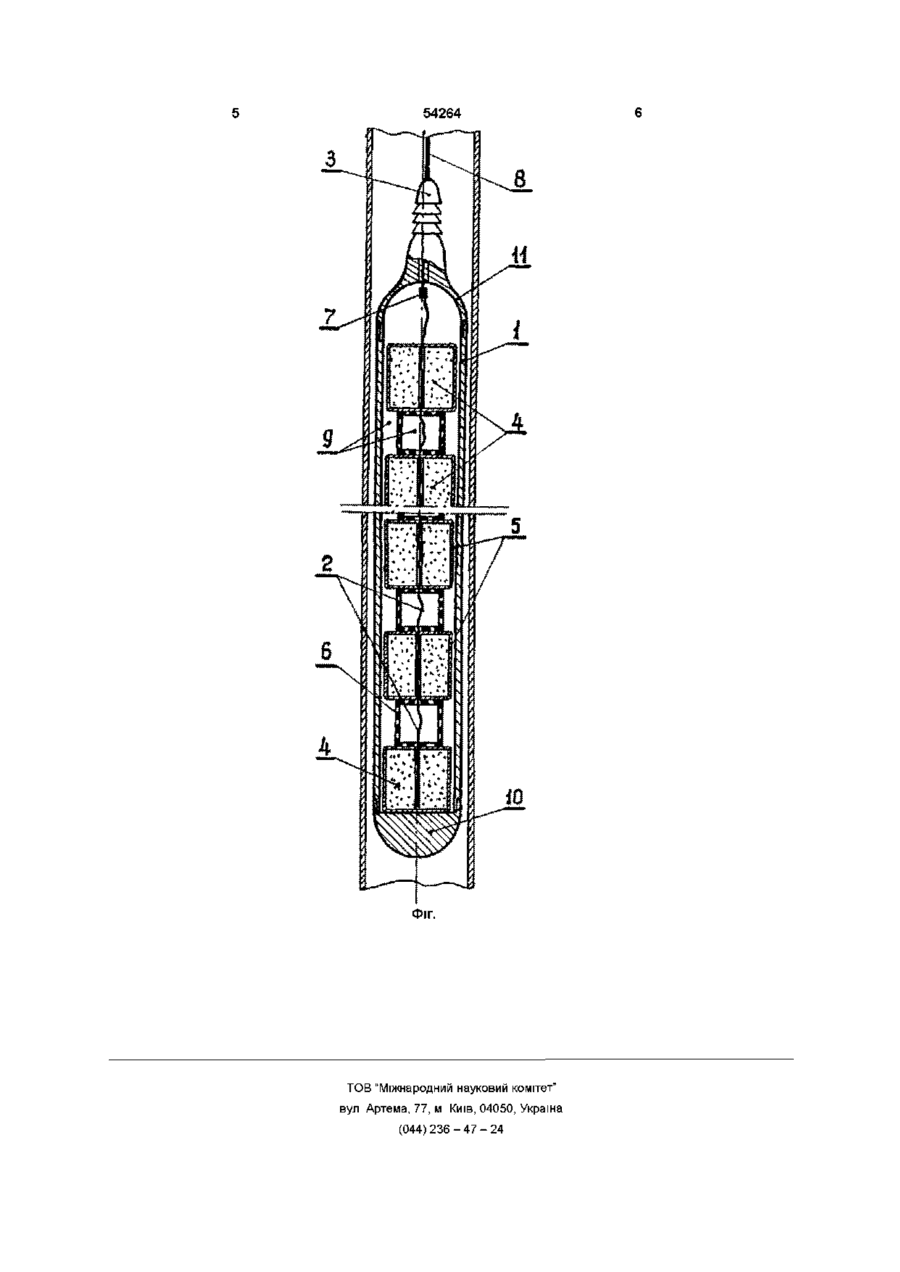

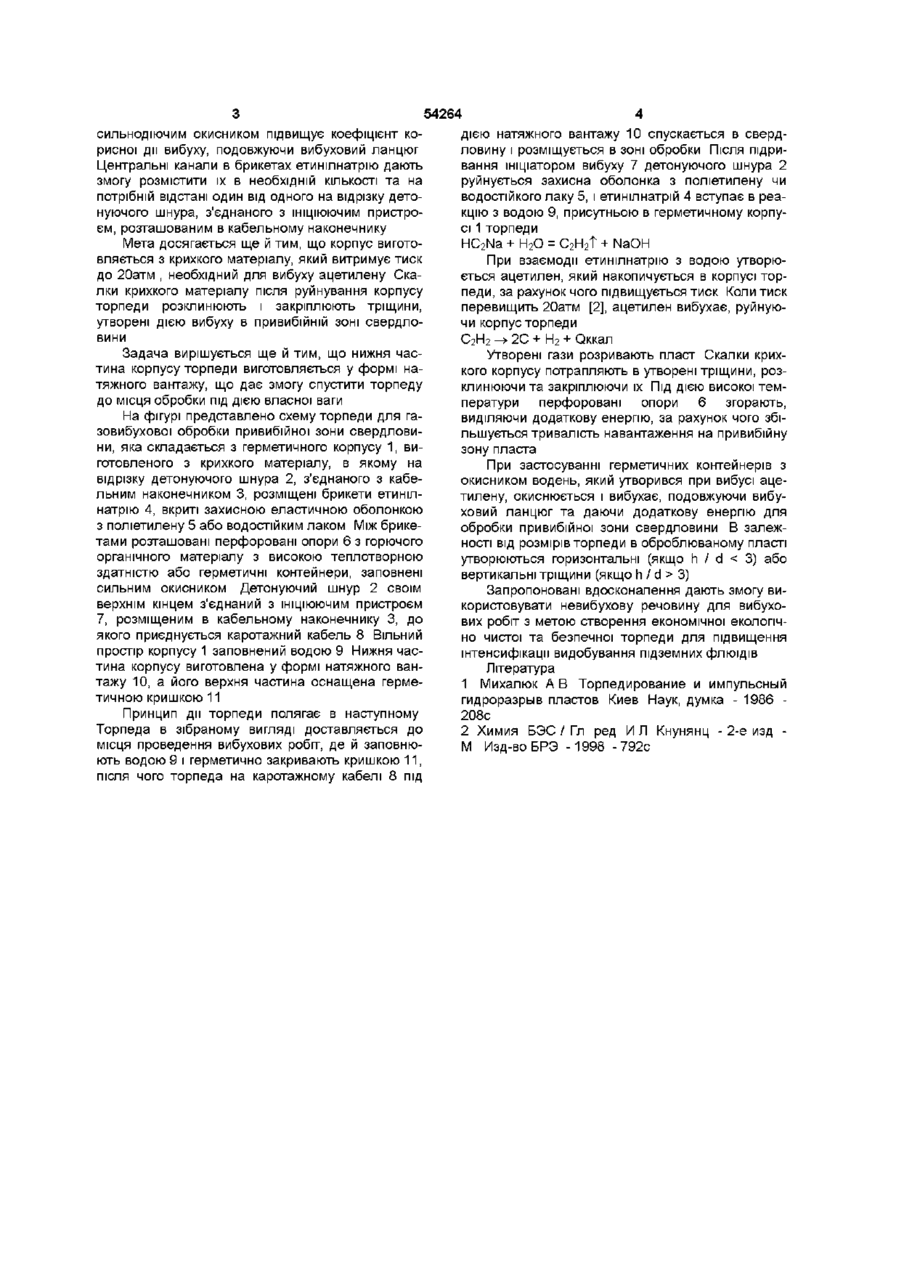

1 Торпеда для газовибухової обробки привибійної зони свердловин, що складається з герметичного корпусу, виготовленого з крихкого матеріалу, з розміщеними в ньому розосередженими вибуховими пристроями, з'єднаними відрізком детонуючого шнура з ІНІЦІЮЮЧИМ вузлом, розташованим в кабельному наконечнику, яка відрізняється тим, що для робочої частини заряду торпеди використовують невибухову речовину - брикети етинілнатрію, вкриті еластичними герметичними оболонками з поліетилену або водостійким лаком, з центральними каналами, через які брикети нанизують на відрізок детонуючого шнура, між брикетами розміщують перфоровані опори з горючого органічного матеріалу або герметичні контейнери, з сильним окислювачем, а вільний простір корпусу заповнюють водою 2 Торпеда за п 1, яка відрізняється тим, що корпус торпеди виготовляють із ситалу або іншого крихкого матеріалу, який витримує внутрішній тиск до 20 атм 3 Торпеда за п 2, яка відрізняється тим, що нижня частина корпусу виготовлена у формі натяжного вантажу Винахід належить до гірничої справи і може бути використаний для підвищення продуктивності нафтових, газових, нагнітальних, геотехнологічних свердловин на воду шляхом утворення мережі тріщин в привибійній зоні свердловини за рахунок використання вибухового перетворення матеріалів, які не належать до класу вибухових речовин Існує сучасна торпеда ТШТ, в якій заряд із шашок вибухової речовини розміщений у тонкому алюмінієвому корпусі [1] Недоліком використання фугасної торпеди є те, що вибухова хвиля повільно затухає по стволу свердловини, створюючи небезпеку для колони на значному інтервалі Для захисту конструкції свердловини необхідно застосувати цементні мости, пакери і т інш В основу винаходу поставлено задачу вдосконалення існуючої торпеди шляхом виготовлення м робочої частини з невибухової речовини - брикетів етинілнатрію, вкритих герметичними оболонками з поліетилену або водостійким лаком, з центральними каналами, нанизування брикетів на відрізок детонуючого шнура, розміщення між брикетами перфорованих опор з горючого органічного матеріалу або герметичних контейнерів з сильним окислювачем, заповнення вільного простору корпусу водою, виготовлення корпусу торпеди з крихкого матеріалу, який витримує внутрішній тиск до 20атм , а його нижня частина має форму натяжного вантажу забезпечити використання невибухової речовини для вибухових робіт з метою створення економічно чистої та безпечної торпеди для обробки привибійних зон свердловин Мета досягається тим, що невибухова речовина - етинілнатрію - використовується як генератор газу ацетилену, який при тиску 15 - 20атм , що створюється в корпусі торпеди при взаємодії етинілнатрію з водою, вибухає, руйнуючи корпус торпеди Застосування етинілнатрію дає змогу створити екологічно чисту торпеду, при використанні якої не забруднюється навколишнє середовище, і забезпечує економію вибухових речовин, здешевлення та безпечність вибухових робіт Брикети етинілнатрію покривають герметичною оболонкою з поліетилену або водостійким лаком, що запобігає небажаній реакції між етинілнатрієм та водою до початку робіт Використання перфорованих опор з горючого органічного матеріалу, які під дією високої температури згорають, виділяючи додаткову енергію, дає можливість подовжити тривалість навантаження на привибійну зону свердловини Крім того, застосування контейнерів з (21)2002075438 (22) 02 07 2002 ( 2 4 ) 1 7 02 2 0 0 3 (О ю 54264 дією натяжного вантажу 10 спускається в свердловину і розміщується в зоні обробки Після підривання ініціатором вибуху 7 детонуючого шнура 2 руйнується захисна оболонка з поліетилену чи водостійкого лаку 5, і етинілнатрій 4 вступає в реакцію з водою 9, присутньою в герметичному корпусі 1 торпеди HC2Na + Н2О = С2Н2Т + NaOH При взаємодії етинілнатрію з водою утворюється ацетилен, який накопичується в корпусі торпеди, за рахунок чого підвищується тиск Коли тиск перевищить 20атм [2], ацетилен вибухає, руйнуючи корпус торпеди С 2 Н 2 -» 2С + Н2 + Оккал Утворені гази розривають пласт Скалки крихкого корпусу потрапляють в утворені тріщини, розклинюючи та закріплюючи їх Під дією високої температури перфоровані опори 6 згорають, виділяючи додаткову енергію, за рахунок чого збільшується тривалість навантаження на привибіину зону пласта При застосуванні герметичних контейнерів з окисником водень, який утворився при вибусі ацетилену, окиснюється і вибухає, подовжуючи вибуховий ланцюг та даючи додаткову енергію для обробки привибійної зони свердловини В залежності від розмірів торпеди в оброблюваному пласті утворюються горизонтальні (якщо h / d 3) Запропоновані вдосконалення дають змогу використовувати невибухову речовину для вибухових робіт з метою створення економічної екологічно чистої та безпечної торпеди для підвищення інтенсифікації видобування підземних флюїдів Література 1 Михалюк А В Торпедирование и импульсный гидроразрыв пластов Киев Наук, думка - 1986 Принцип дії торпеди полягає в наступному 208с Торпеда в зібраному вигляді доставляється до 2 Химия БЭС / Гл ред И Л Кнунянц - 2-е изд місця проведення вибухових робіт, де й заповнюМ Изд-воБРЭ -1998 -792с ють водою 9 і герметично закривають кришкою 11, після чого торпеда на каротажному кабелі 8 під сильнодіючим окисником підвищує коефіцієнт корисної дії вибуху, подовжуючи вибуховий ланцюг Центральні канали в брикетах етинілнатрію дають змогу розмістити їх в необхідній КІЛЬКОСТІ та на потрібній відстані один від одного на відрізку детонуючого шнура, з'єднаного з ІНІЦІЮЮЧИМ пристроєм, розташованим в кабельному наконечнику Мета досягається ще й тим, що корпус виготовляється з крихкого матеріалу, який витримує тиск до 20атм , необхідний для вибуху ацетилену Скалки крихкого матеріалу після руйнування корпусу торпеди розклинюють і закріплюють тріщини, утворені дією вибуху в привибійній зоні свердловини Задача вирішується ще й тим, що нижня частина корпусу торпеди виготовляється у формі натяжного вантажу, що дає змогу спустити торпеду до місця обробки під дією власної ваги На фігурі представлено схему торпеди для газовибухової обробки привибійної зони свердловини, яка складається з герметичного корпусу 1, виготовленого з крихкого матеріалу, в якому на відрізку детонуючого шнура 2, з'єднаного з кабельним наконечником 3, розміщені брикети етинілнатрію 4, вкриті захисною еластичною оболонкою з поліетилену 5 або водостійким лаком Між брикетами розташовані перфоровані опори 6 з горючого органічного матеріалу з високою теплотворною здатністю або герметичні контейнери, заповнені сильним окисником Детонуючий шнур 2 своїм верхнім кінцем з'єднаний з ІНІЦІЮЮЧИМ пристроєм 7, розміщеним в кабельному наконечнику 3, до якого приєднується каротажний кабель 8 Вільний простір корпусу 1 заповнений водою 9 Нижня частина корпусу виготовлена у формі натяжного вантажу 10, а його верхня частина оснащена герметичною кришкою 11 54264 Фіг. ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
