Електрод-інструмент для обробки деталей складного контуру
Номер патенту: 54272
Опубліковано: 10.11.2010
Автори: Носуленко Віктор Іванович, Гаращенко Юрій Миколайович
Формула / Реферат
Електрод-інструмент розмірної обробки електричною дугою, що виконаний у вигляді суцільного монолітного графітового чи металевого тіла з отвором та плоскою робочою торцевою поверхнею, зовнішній чи внутрішній робочий контур якого відповідає контуру деталі, який відрізняється тим, що по зовнішньому чи внутрішньому робочому контуру передбачають робочий поясок в межах 3-5 мм, а від нього в напрямку отвору, відповідно для зовнішнього робочого контуру, або в напрямку зовнішнього контуру електрода інструмента, за умов внутрішнього робочого контуру передбачають нахил робочої торцевої поверхні в межах 3-5°.
Текст

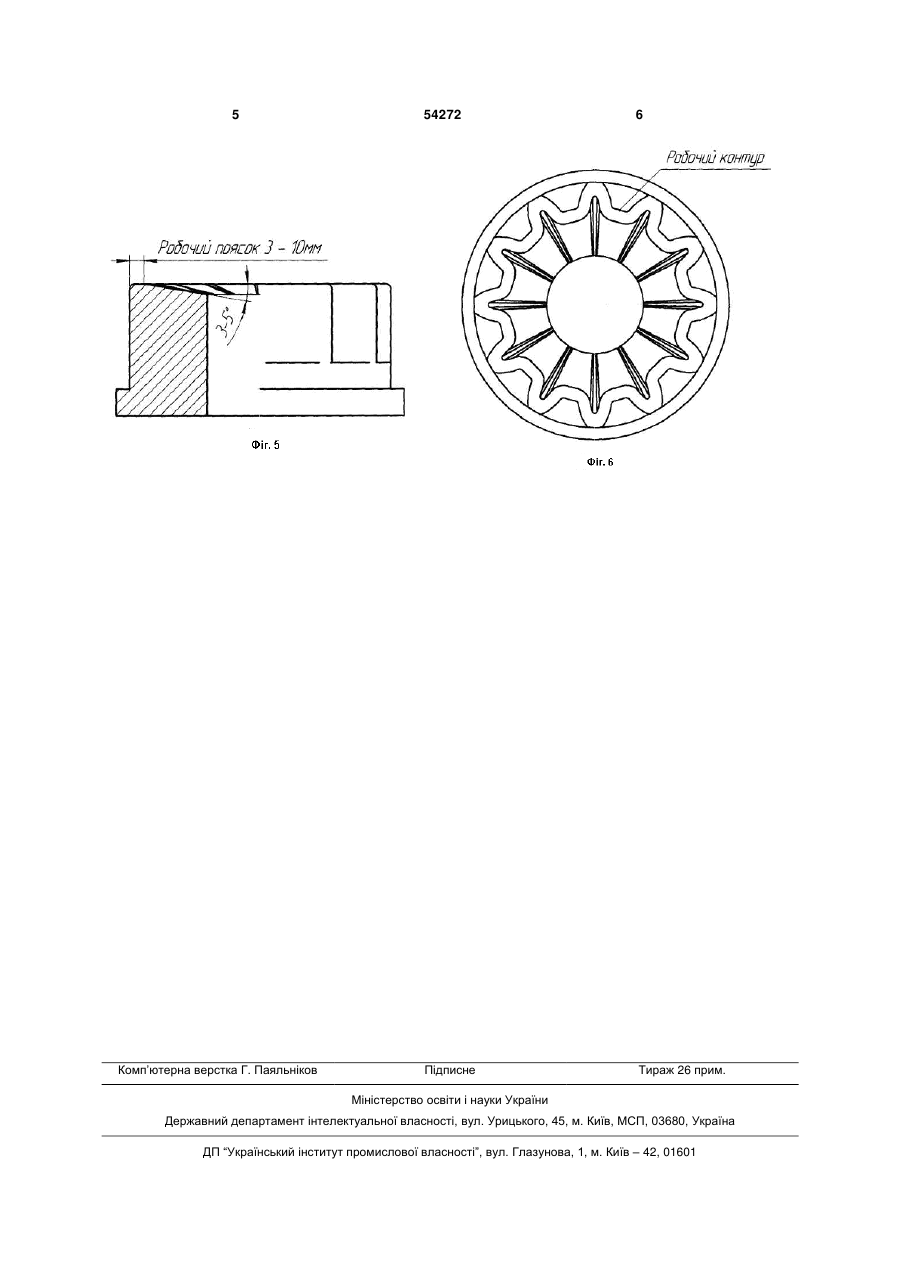

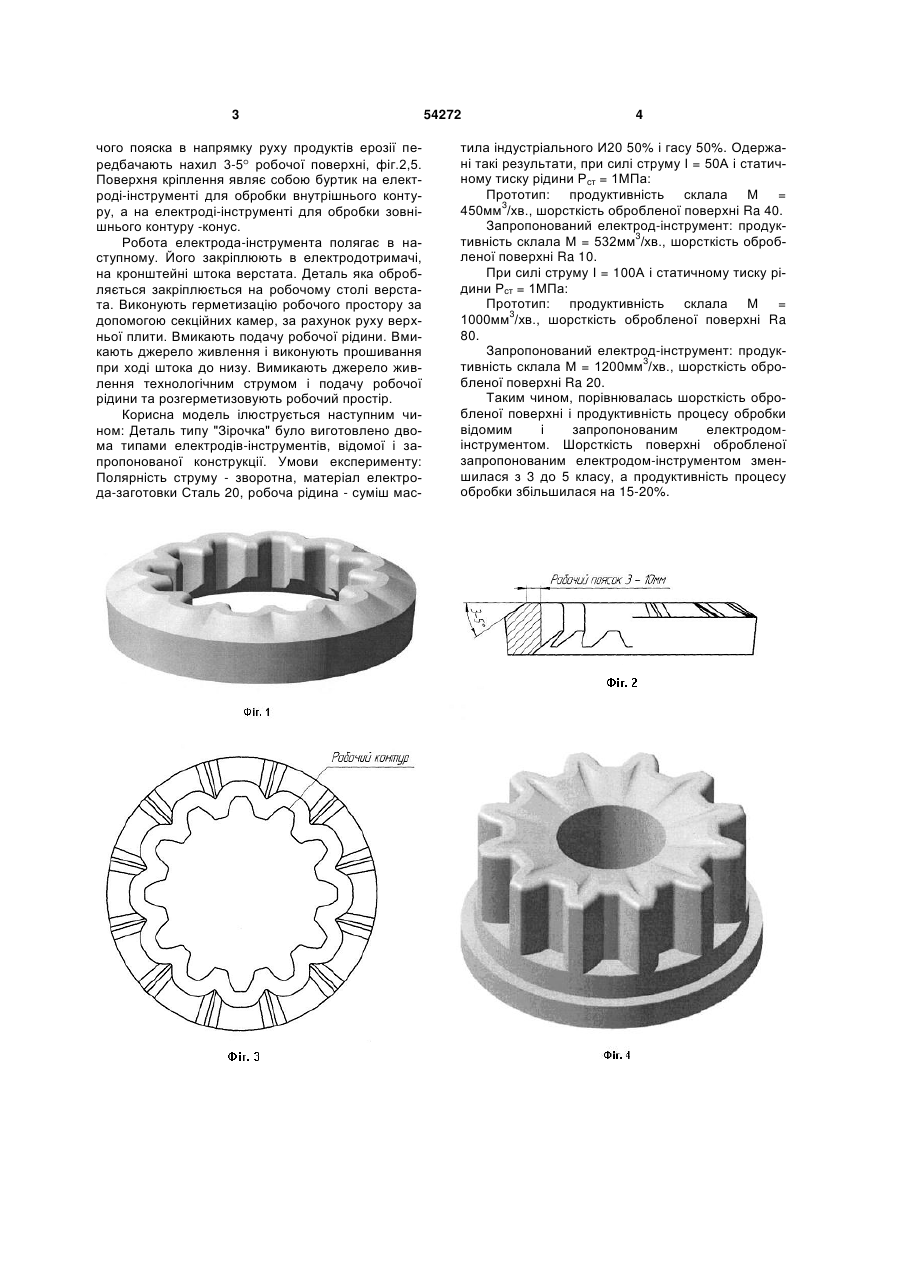

Електрод-інструмент розмірної обробки електричною дугою, що виконаний у вигляді суцільного монолітного графітового чи металевого тіла з 3 чого пояска в напрямку руху продуктів ерозії передбачають нахил 3-5 робочої поверхні, фіг.2,5. Поверхня кріплення являє собою буртик на електроді-інструменті для обробки внутрішнього контуру, а на електроді-інструменті для обробки зовнішнього контуру -конус. Робота електрода-інструмента полягає в наступному. Його закріплюють в електродотримачі, на кронштейні штока верстата. Деталь яка обробляється закріплюється на робочому столі верстата. Виконують герметизацію робочого простору за допомогою секційних камер, за рахунок руху верхньої плити. Вмикають подачу робочої рідини. Вмикають джерело живлення і виконують прошивання при ході штока до низу. Вимикають джерело живлення технологічним струмом і подачу робочої рідини та розгерметизовують робочий простір. Корисна модель ілюструється наступним чином: Деталь типу "Зірочка" було виготовлено двома типами електродів-інструментів, відомої і запропонованої конструкції. Умови експерименту: Полярність струму - зворотна, матеріал електрода-заготовки Сталь 20, робоча рідина - суміш мас 54272 4 тила індустріального И20 50% і гасу 50%. Одержані такі результати, при силі струму І = 50А і статичному тиску рідини Рст = 1МПа: Прототип: продуктивність склала М = 3 450мм /хв., шорсткість обробленої поверхні Ra 40. Запропонований електрод-інструмент: продуктивність склала М = 532мм3/хв., шорсткість обробленої поверхні Ra 10. При силі струму І = 100А і статичному тиску рідини Рст = 1МПа: Прототип: продуктивність склала М = 1000мм3/хв., шорсткість обробленої поверхні Ra 80. Запропонований електрод-інструмент: продуктивність склала М = 1200мм3/хв., шорсткість обробленої поверхні Ra 20. Таким чином, порівнювалась шорсткість обробленої поверхні і продуктивність процесу обробки відомим і запропонованим електродомінструментом. Шорсткість поверхні обробленої запропонованим електродом-інструментом зменшилася з 3 до 5 класу, а продуктивність процесу обробки збільшилася на 15-20%. 5 Комп’ютерна верстка Г. Паяльніков 54272 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюElectrode tool for machining parts of complex contour
Автори англійськоюNosulenko Viktor Ivanovych, Haraschenko Yurii Mykolaiovych
Назва патенту російськоюЭлектрод-инструмент для обработки деталей сложного контура
Автори російськоюНосуленко Виктор Иванович, Гаращенко Юрий Николаевич
МПК / Мітки
МПК: B23H 9/00
Мітки: складного, деталей, контуру, електрод-інструмент, обробки
