Зовнішня стіна підземних і заглиблених будівель і споруд

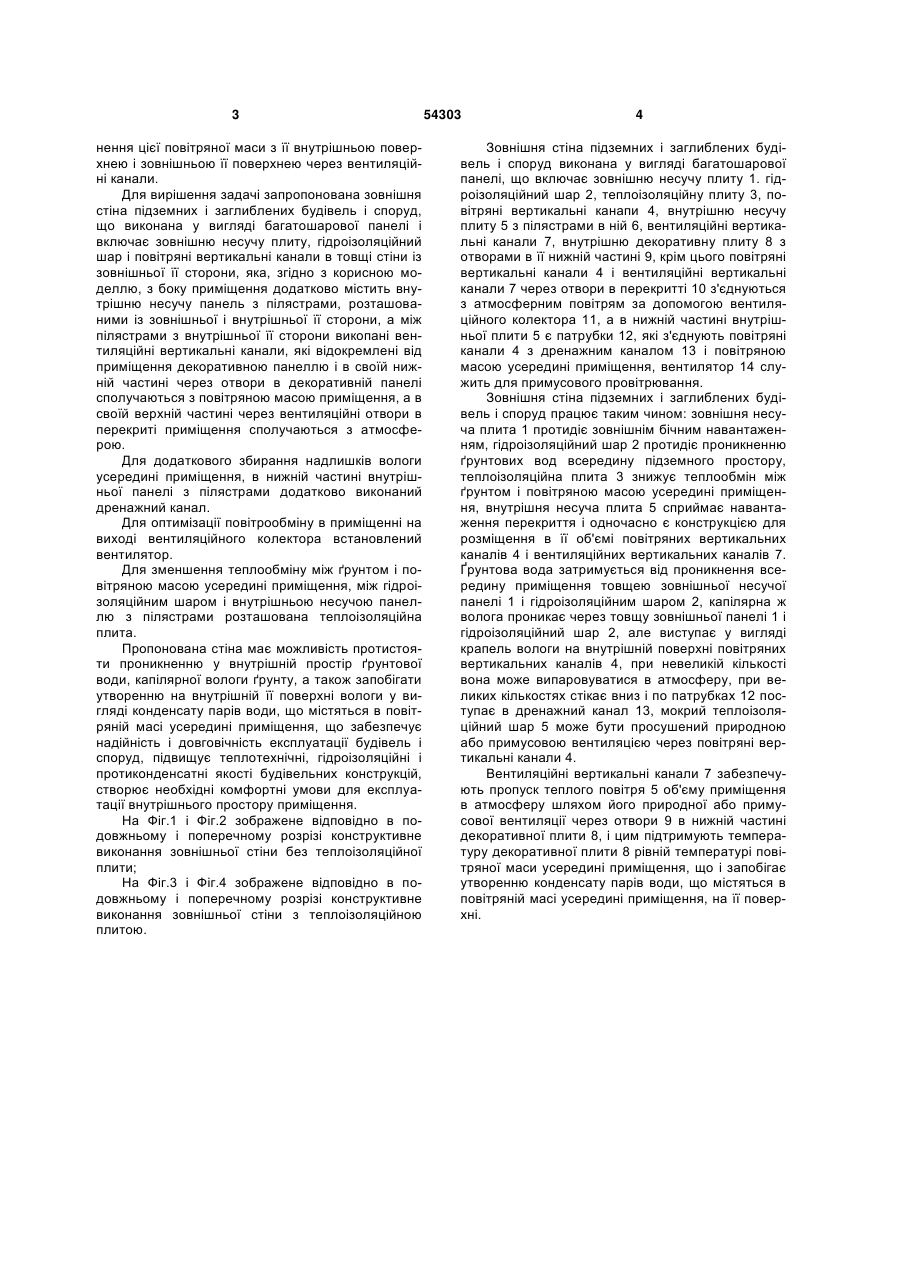

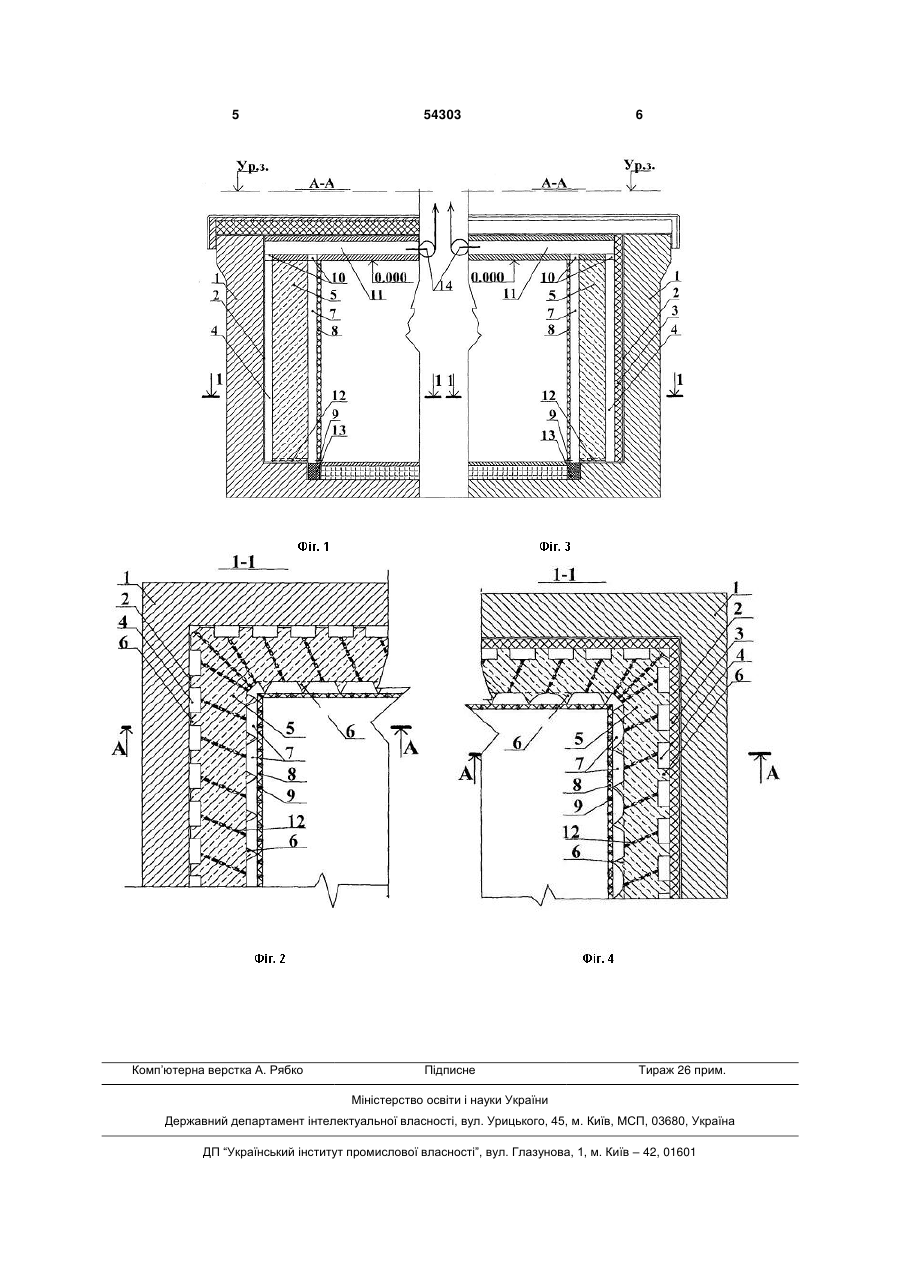

1. Зовнішня стіна підземних і заглиблених будівель і споруд, що виконана у вигляді багатошарової панелі і включає зовнішню несучу плиту, гідроізоляційний шар і повітряні вертикальні канали в товщі стіни із зовнішньої її сторони, яка відрізняється тим, що вона з боку приміщення додатково містить внутрішню несучу панель з пілястрами, розташованими із зовнішньої і внутрішньої її сторони, а між пілястрами з внутрішньої її сторони виконані вентиляційні вертикальні канали, U 2 (19) 1 3 нення цієї повітряної маси з її внутрішньою поверхнею і зовнішньою її поверхнею через вентиляційні канали. Для вирішення задачі запропонована зовнішня стіна підземних і заглиблених будівель і споруд, що виконана у вигляді багатошарової панелі і включає зовнішню несучу плиту, гідроізоляційний шар і повітряні вертикальні канали в товщі стіни із зовнішньої її сторони, яка, згідно з корисною моделлю, з боку приміщення додатково містить внутрішню несучу панель з пілястрами, розташованими із зовнішньої і внутрішньої її сторони, а між пілястрами з внутрішньої її сторони викопані вентиляційні вертикальні канали, які відокремлені від приміщення декоративною панеллю і в своїй нижній частині через отвори в декоративній панелі сполучаються з повітряною масою приміщення, а в своїй верхній частині через вентиляційні отвори в перекриті приміщення сполучаються з атмосферою. Для додаткового збирання надлишків вологи усередині приміщення, в нижній частині внутрішньої панелі з пілястрами додатково виконаний дренажний канал. Для оптимізації повітрообміну в приміщенні на виході вентиляційного колектора встановлений вентилятор. Для зменшення теплообміну між ґрунтом і повітряною масою усередині приміщення, між гідроізоляційним шаром і внутрішньою несучою панеллю з пілястрами розташована теплоізоляційна плита. Пропонована стіна має можливість протистояти проникненню у внутрішній простір ґрунтової води, капілярної вологи ґрунту, а також запобігати утворенню на внутрішній її поверхні вологи у вигляді конденсату парів води, що містяться в повітряній масі усередині приміщення, що забезпечує надійність і довговічність експлуатації будівель і споруд, підвищує теплотехнічні, гідроізоляційні і протиконденсатні якості будівельних конструкцій, створює необхідні комфортні умови для експлуатації внутрішнього простору приміщення. На Фіг.1 і Фіг.2 зображене відповідно в подовжньому і поперечному розрізі конструктивне виконання зовнішньої стіни без теплоізоляційної плити; На Фіг.3 і Фіг.4 зображене відповідно в подовжньому і поперечному розрізі конструктивне виконання зовнішньої стіни з теплоізоляційною плитою. 54303 4 Зовнішня стіна підземних і заглиблених будівель і споруд виконана у вигляді багатошарової панелі, що включає зовнішню несучу плиту 1. гідроізоляційний шар 2, теплоізоляційну плиту 3, повітряні вертикальні канапи 4, внутрішню несучу плиту 5 з пілястрами в ній 6, вентиляційні вертикальні канали 7, внутрішню декоративну плиту 8 з отворами в її нижній частині 9, крім цього повітряні вертикальні канали 4 і вентиляційні вертикальні канали 7 через отвори в перекритті 10 з'єднуються з атмосферним повітрям за допомогою вентиляційного колектора 11, а в нижній частині внутрішньої плити 5 є патрубки 12, які з'єднують повітряні канали 4 з дренажним каналом 13 і повітряною масою усередині приміщення, вентилятор 14 служить для примусового провітрювання. Зовнішня стіна підземних і заглиблених будівель і споруд працює таким чином: зовнішня несуча плита 1 протидіє зовнішнім бічним навантаженням, гідроізоляційний шар 2 протидіє проникненню ґрунтових вод всередину підземного простору, теплоізоляційна плита 3 знижує теплообмін між ґрунтом і повітряною масою усередині приміщення, внутрішня несуча плита 5 сприймає навантаження перекриття і одночасно є конструкцією для розміщення в її об'ємі повітряних вертикальних каналів 4 і вентиляційних вертикальних каналів 7. Ґрунтова вода затримується від проникнення всередину приміщення товщею зовнішньої несучої панелі 1 і гідроізоляційним шаром 2, капілярна ж волога проникає через товщу зовнішньої панелі 1 і гідроізоляційний шар 2, але виступає у вигляді крапель вологи на внутрішній поверхні повітряних вертикальних каналів 4, при невеликій кількості вона може випаровуватися в атмосферу, при великих кількостях стікає вниз і по патрубках 12 поступає в дренажний канал 13, мокрий теплоізоляційний шар 5 може бути просушений природною або примусовою вентиляцією через повітряні вертикальні канали 4. Вентиляційні вертикальні канали 7 забезпечують пропуск теплого повітря 5 об'єму приміщення в атмосферу шляхом його природної або примусової вентиляції через отвори 9 в нижній частині декоративної плити 8, і цим підтримують температуру декоративної плити 8 рівній температурі повітряної маси усередині приміщення, що і запобігає утворенню конденсату парів води, що містяться в повітряній масі усередині приміщення, на її поверхні. 5 Комп’ютерна верстка А. Рябко 54303 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
