Зовнішня стіна будівлі

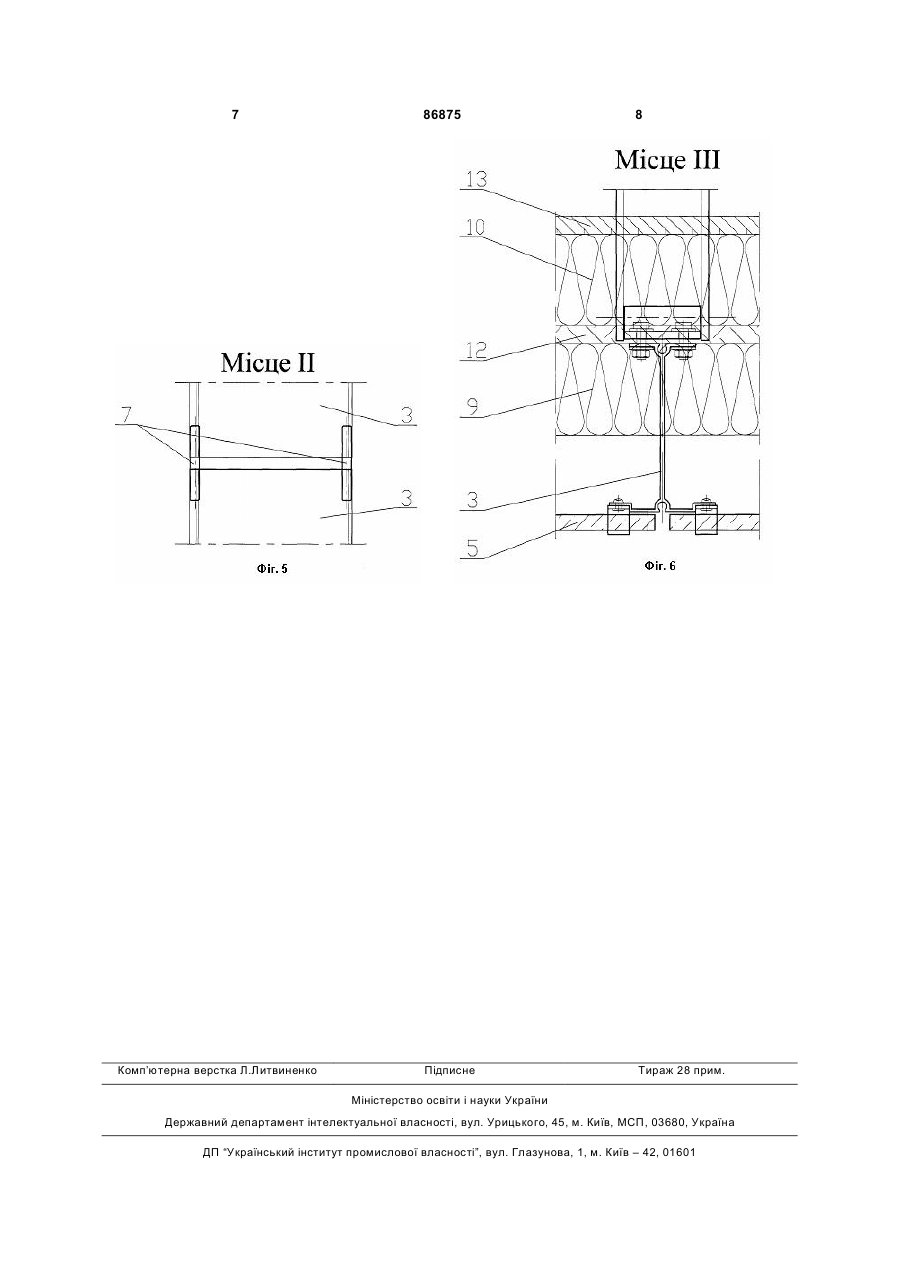

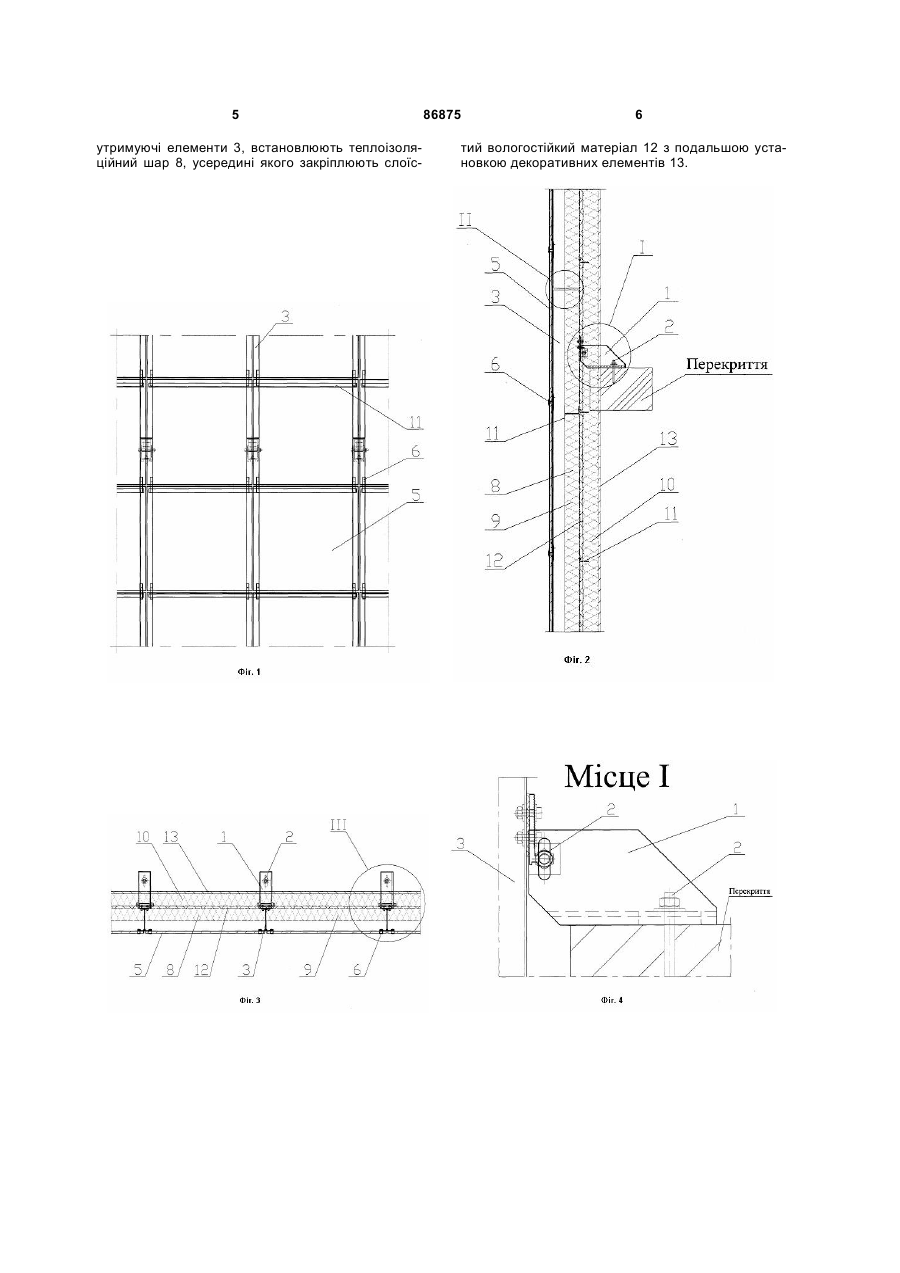

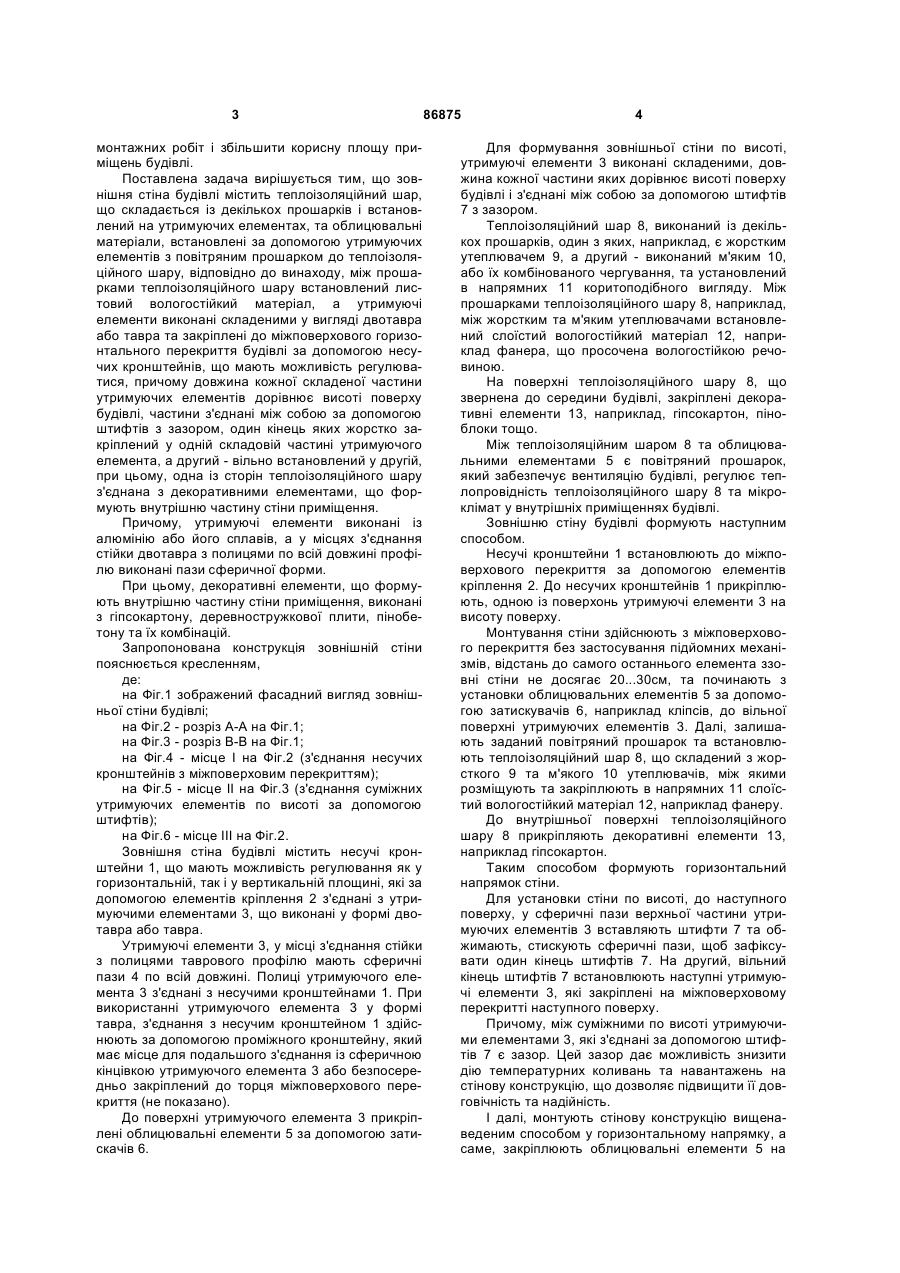

1. Зовнішня стіна будівлі, що містить теплоізоляційний шар, що складається із декількох прошарків і встановлений на утримуючих елементах, та облицювальні матеріали, що встановлені за допомогою утримуючих елементів з повітряним прошарком до теплоізоляційного шару, яка відрізняється тим, що між прошарками теплоізоляційного шару встановлений листовий вологостійкий матеріал, а утримуючі теплоізоляційний шар елементи виконані складеними у вигляді двотавра або C2 2 (19) 1 3 монтажних робіт і збільшити корисну площу приміщень будівлі. Поставлена задача вирішується тим, що зовнішня стіна будівлі містить теплоізоляційний шар, що складається із декількох прошарків і встановлений на утримуючих елементах, та облицювальні матеріали, встановлені за допомогою утримуючих елементів з повітряним прошарком до теплоізоляційного шару, відповідно до винаходу, між прошарками теплоізоляційного шару встановлений листовий вологостійкий матеріал, а утримуючі елементи виконані складеними у вигляді двотавра або тавра та закріплені до міжповерхового горизонтального перекриття будівлі за допомогою несучих кронштейнів, що мають можливість регулюватися, причому довжина кожної складеної частини утримуючих елементів дорівнює висоті поверху будівлі, частини з'єднані між собою за допомогою штифтів з зазором, один кінець яких жорстко закріплений у одній складовій частині утримуючого елемента, а другий - вільно встановлений у другій, при цьому, одна із сторін теплоізоляційного шару з'єднана з декоративними елементами, що формують внутрішню частину стіни приміщення. Причому, утримуючі елементи виконані із алюмінію або його сплавів, а у місцях з'єднання стійки двотавра з полицями по всій довжині профілю виконані пази сферичної форми. При цьому, декоративні елементи, що формують внутрішню частину стіни приміщення, виконані з гіпсокартону, деревностружкової плити, пінобетону та їх комбінацій. Запропонована конструкція зовнішній стіни пояснюється кресленням, де: на Фіг.1 зображений фасадний вигляд зовнішньої стіни будівлі; на Фіг.2 - розріз А-А на Фіг.1; на Фіг.3 - розріз В-В на Фіг.1; на Фіг.4 - місце І на Фіг.2 (з'єднання несучих кронштейнів з міжповерховим перекриттям); на Фіг.5 - місце II на Фіг.3 (з'єднання суміжних утримуючих елементів по висоті за допомогою штифтів); на Фіг.6 - місце III на Фіг.2. Зовнішня стіна будівлі містить несучі кронштейни 1, що мають можливість регулювання як у горизонтальній, так і у вертикальній площині, які за допомогою елементів кріплення 2 з'єднані з утримуючими елементами 3, що виконані у формі двотавра або тавра. Утримуючі елементи 3, у місці з'єднання стійки з полицями таврового профілю мають сферичні пази 4 по всій довжині. Полиці утримуючого елемента 3 з'єднані з несучими кронштейнами 1. При використанні утримуючого елемента 3 у формі тавра, з'єднання з несучим кронштейном 1 здійснюють за допомогою проміжного кронштейну, який має місце для подальшого з'єднання із сферичною кінцівкою утримуючого елемента 3 або безпосередньо закріплений до торця міжповерхового перекриття (не показано). До поверхні утримуючого елемента 3 прикріплені облицювальні елементи 5 за допомогою затискачів 6. 86875 4 Для формування зовнішньої стіни по висоті, утримуючі елементи 3 виконані складеними, довжина кожної частини яких дорівнює висоті поверху будівлі і з'єднані між собою за допомогою штифтів 7 з зазором. Теплоізоляційний шар 8, виконаний із декількох прошарків, один з яких, наприклад, є жорстким утеплювачем 9, а другий - виконаний м'яким 10, або їх комбінованого чергування, та установлений в напрямних 11 коритоподібного вигляду. Між прошарками теплоізоляційного шару 8, наприклад, між жорстким та м'яким утеплювачами встановлений слоїстий вологостійкий матеріал 12, наприклад фанера, що просочена вологостійкою речовиною. На поверхні теплоізоляційного шару 8, що звернена до середини будівлі, закріплені декоративні елементи 13, наприклад, гіпсокартон, піноблоки тощо. Між теплоізоляційним шаром 8 та облицювальними елементами 5 є повітряний прошарок, який забезпечує вентиляцію будівлі, регулює теплопровідність теплоізоляційного шару 8 та мікроклімат у внутрішніх приміщеннях будівлі. Зовнішню стіну будівлі формують наступним способом. Несучі кронштейни 1 встановлюють до міжповерхового перекриття за допомогою елементів кріплення 2. До несучих кронштейнів 1 прикріплюють, одною із поверхонь утримуючі елементи 3 на висоту поверху. Монтування стіни здійснюють з міжповерхового перекриття без застосування підйомних механізмів, відстань до самого останнього елемента ззовні стіни не досягає 20...30см, та починають з установки облицювальних елементів 5 за допомогою затискувачів 6, наприклад кліпсів, до вільної поверхні утримуючих елементів 3. Далі, залишають заданий повітряний прошарок та встановлюють теплоізоляційний шар 8, що складений з жорсткого 9 та м'якого 10 утеплювачів, між якими розміщують та закріплюють в напрямних 11 слоїстий вологостійкий матеріал 12, наприклад фанеру. До внутрішньої поверхні теплоізоляційного шару 8 прикріпляють декоративні елементи 13, наприклад гіпсокартон. Таким способом формують горизонтальний напрямок стіни. Для установки стіни по висоті, до наступного поверху, у сферичні пази верхньої частини утримуючих елементів 3 вставляють штифти 7 та обжимають, стискують сферичні пази, щоб зафіксувати один кінець штифтів 7. На другий, вільний кінець штифтів 7 встановлюють наступні утримуючі елементи 3, які закріплені на міжповерховому перекритті наступного поверху. Причому, між суміжними по висоті утримуючими елементами 3, які з'єднані за допомогою штифтів 7 є зазор. Цей зазор дає можливість знизити дію температурних коливань та навантажень на стінову конструкцію, що дозволяє підвищити її довговічність та надійність. І далі, монтують стінову конструкцію вищенаведеним способом у горизонтальному напрямку, а саме, закріплюють облицювальні елементи 5 на 5 утримуючі елементи 3, встановлюють теплоізоляційний шар 8, усередині якого закріплюють слоїс 86875 6 тий вологостійкий матеріал 12 з подальшою установкою декоративних елементів 13. 7 Комп’ютерна верстка Л.Литвиненко 86875 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
