Зовнішня теплоізолювальна стіна багатоповерхового будинку
Формула / Реферат

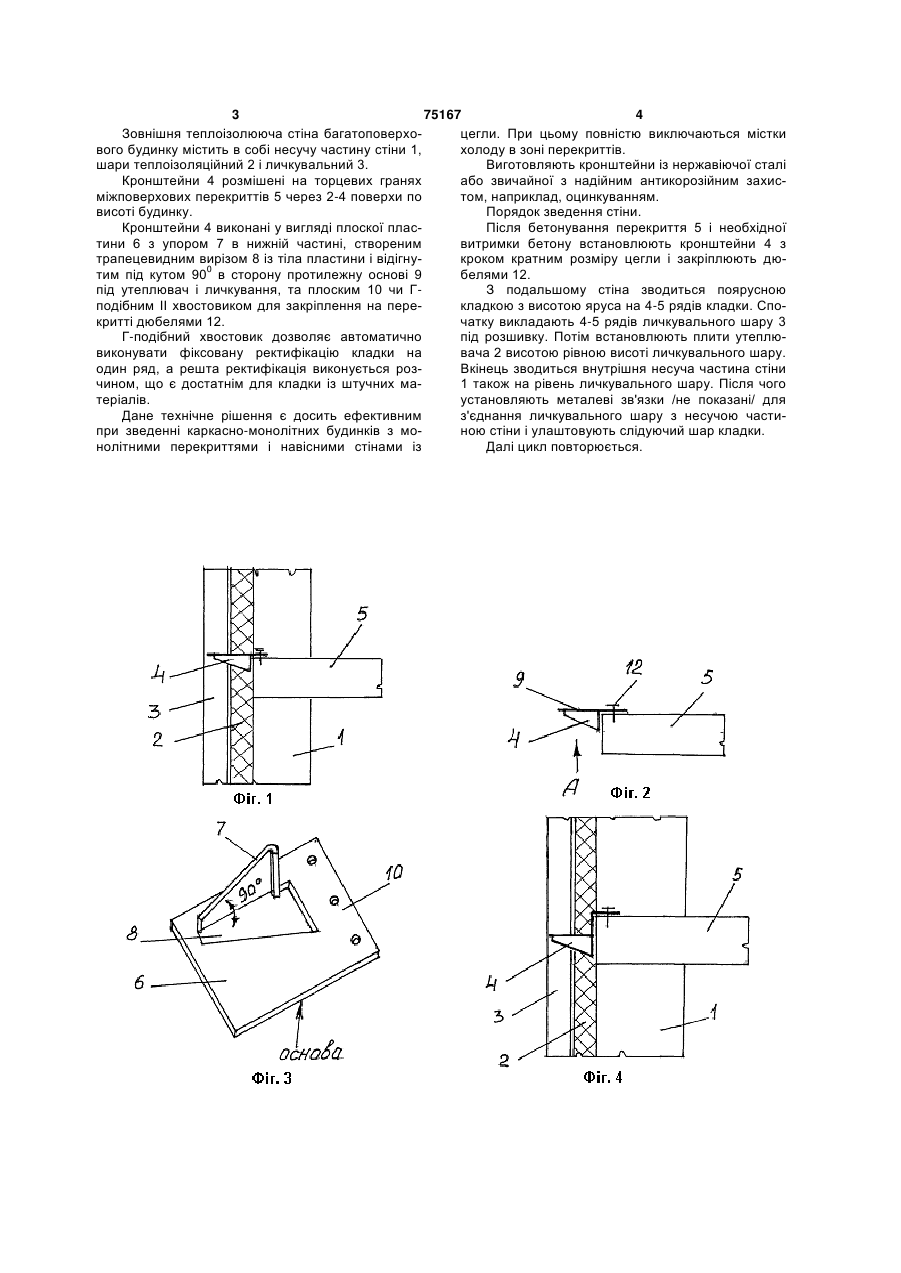

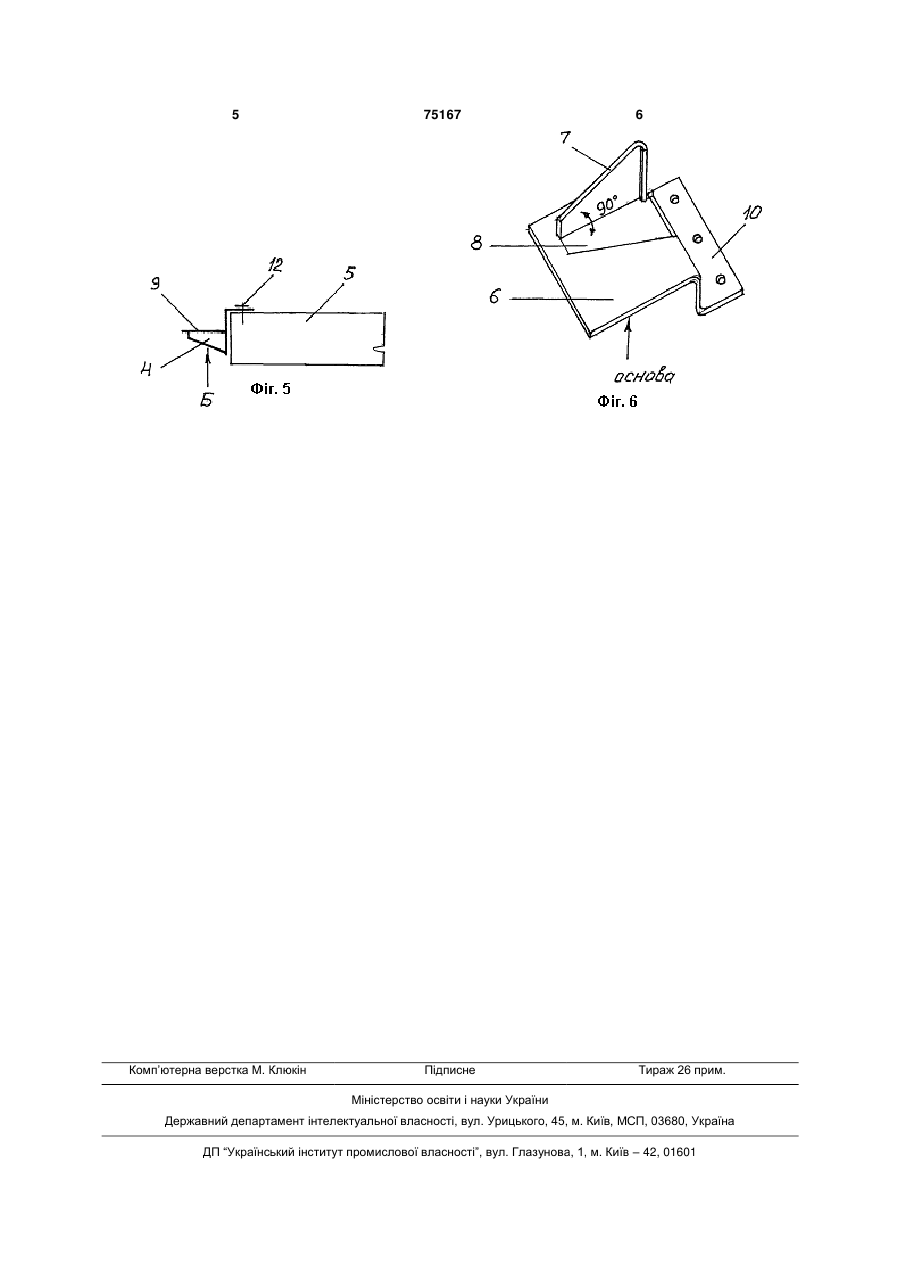

Зовнішня теплоізолювальна стіна багатоповерхового будинку, яка включає несучу частину стіни, перекриття, зовнішні теплоізоляційний і личкувальний шари із цегли та металеві консольні пояси, розташовані через 2-4 поверхи на рівні міжповерхових перекриттів, яка відрізняється тим, що консольні пояси виконані із дискретних, на одну цеглину, кронштейнів, кожний з яких виконаний у вигляді плоскої пластини з упором в нижній частині, утвореним трапецієподібним вирізом із тіла пластини і відігнутим під кутом 90° в бік, протилежний основі, під утеплювач і личкування, та плоским чи Г-подібним хвостовиком для закріплення на перекритті.
Текст
Зовнішня теплоізолювальна стіна багатоповерхового будинку, яка включає несучу частину стіни, перекриття, зовнішні теплоізоляційний і личкувальний шари із цегли та металеві консольні пояси, розташовані через 2-4 поверхи на рівні міжповерхових перекриттів, яка відрізняється тим, що консольні пояси виконані із дискретних, на одну цеглину, кронштейнів, кожний з яких виконаний у вигляді плоскої пластини з упором в нижній частині, утвореним трапецієподібним вирізом із тіла пластини і відігнутим під кутом 90° в бік, протилежний основі, під утеплювач і личкування, та плоским чи Г-подібним хвостовиком для закріплення на перекритті. Винахід відноситься до області будівництва житлових і цивільних будинків з використанням цегли і інших стінових матеріалів. Відома теплоізолююча стіна багатоповерхового будинку, яка включає не сучу частину стіни, зовнішні теплоізолювчий і личкувальний шари, консольні пояси, розташовані на рівні міжповерхових перекриттів, через 3-4 поверхи по висоті будинку /Деклараційний патент України №55187 А/. Вказана стіна, як правило, ефективно використовується у випадках з несучими і самонесучими теплоізолюючими стінами. При використанні навісних зовнішніх стін і перекриттях із монолітного бетону необхідно їх доутеплювать, що знижує ефективність використання таких стін. Найбільш близьким до пропонованого і прийнятим за прототип технічне рішення для навісних зовнішніх стін є таке, що включає утаплювач і лицьову цегляну кладку яка спирається на систему металевих кронштейнів закріплених на перекритті / Див. Анкерные устройства проспект ф. HALFENDEHA, інформаційне джерело додається/. Недоліком данного технічного рішення є досить складне конструктивне виконання, а ректифікація в незначних розмірах не досить ефективна для кладки із штучних матеріалів. Окрім того, конструкція кронштейнів не дозволяє спирати на них утеплювач і потребує додаткового його закріплення, що також ускладнює технологію утеплення. Завданням запропонованого винаходу є підвищення надійності елементів теплоізолюючої стіни і спрощення технології улаштування стіни. Для вирішення цього завдання консольні пояси виконані із дискретних, на одну цеглину, кронштейнів і кожний яких виконаний у вигляді плоскої пластини з упором в нижній частині, створеним трапецевидним вирізом із тіла пластини і відігнутим під кутом 900 в сторону, протилежну основі під утеплювач і личкування, та плоским чи Г-подібним хвостовиком для закріплення на перекритті. На Фіг.1 зображено в вертикальному перетині фрагмент зовнішньої стіни з кронштейнами із плоским хвостовиком. На Фіг.2 - кріплення кронштейна із плоским хвостовиком до перекриття. На Фіг.3 - вид кронштейна по А фіг.2. На Фіг.4 зображено в вертикальному перетині фрагмент зовнішньої стіни з кронштейнами із Гподібним хвостовиком. На Фіг.5- кріплення кронштейна із Г-подібним хвостовиком до перекриття На Фіг.6 - вид кронштейна по Б фіг.5. (19) UA (11) 75167 (13) C2 (21) 2004010701 (22) 30.01.2004 (24) 15.03.2006 (46) 15.03.2006, Бюл. № 3, 2006 р. (72) Завойський Анатолій Климентійович (73) Завойський Анатолій Климентійович (56) UA 28468, E04B1/76, 2000 UA 55187, E04B1/76, 2/28, 2003 EP 0566829, E04F 13/08, 1993 FR 2270245, E04F19/06, 13/08, 21/18, 1999 EP 0033904, E04F13/08, 1981 US 2348314, 1944 JP 11403362, E04F13/08, 1999 JP 2003306982, E04B1/76, E04B1/80, E04D3/36, E04F13/08, 2003 DE 29903236, E04F13/08, 1999 3 75167 4 Зовнішня теплоізолююча стіна багатоповерхоцегли. При цьому повністю виключаються містки вого будинку містить в собі несучу частину стіни 1, холоду в зоні перекриттів. шари теплоізоляційний 2 і личкувальний 3. Виготовляють кронштейни із нержавіючої сталі Кронштейни 4 розмішені на торцевих гранях або звичайної з надійним антикорозійним захисміжповерхових перекриттів 5 через 2-4 поверхи по том, наприклад, оцинкуванням. висоті будинку. Порядок зведення стіни. Кронштейни 4 виконані у вигляді плоскої пласПісля бетонування перекриття 5 і необхідної тини 6 з упором 7 в нижній частині, створеним витримки бетону встановлюють кронштейни 4 з трапецевидним вирізом 8 із тіла пластини і відігнукроком кратним розміру цегли і закріплюють дютим під кутом 900 в сторону протилежну основі 9 белями 12. під утеплювач і личкування, та плоским 10 чи ГЗ подальшому стіна зводиться поярусною подібним II хвостовиком для закріплення на перекладкою з висотою яруса на 4-5 рядів кладки. Спокритті дюбелями 12. чатку викладають 4-5 рядів личкувального шару 3 Г-подібний хвостовик дозволяє автоматично під розшивку. Потім встановлюють плити утеплювиконувати фіксовану ректифікацію кладки на вача 2 висотою рівною висоті личкувального шару. один ряд, а решта ректифікація виконується розВкінець зводиться внутрішня несуча частина стіни чином, що є достатнім для кладки із штучних ма1 також на рівень личкувального шару. Після чого теріалів. установляють металеві зв'язки /не показані/ для Дане технічне рішення є досить ефективним з'єднання личкувального шару з несучою частипри зведенні каркасно-монолітних будинків з моною стіни і улаштовують слідуючий шар кладки. нолітними перекриттями і навісними стінами із Далі цикл повторюється. 5 Комп’ютерна верстка M. Клюкін 75167 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюOuter heat-insulating wall of multi-storey building
Автори англійськоюZavoiskyi Anatolii Klymentiiovych, Zavoiskyi Anatolii Klimentiiovych
Назва патенту російськоюВнешняя теплоизолирующая стена многоэтажного дома
Автори російськоюЗавойский Анатолий Климентьевич
МПК / Мітки
МПК: E04F 13/08, E04B 1/76
Мітки: стіна, будинку, зовнішня, багатоповерхового, теплоізолювальна
