Пристрій для визначення форми і розмірів заготовки для витяжки деталей складної форми

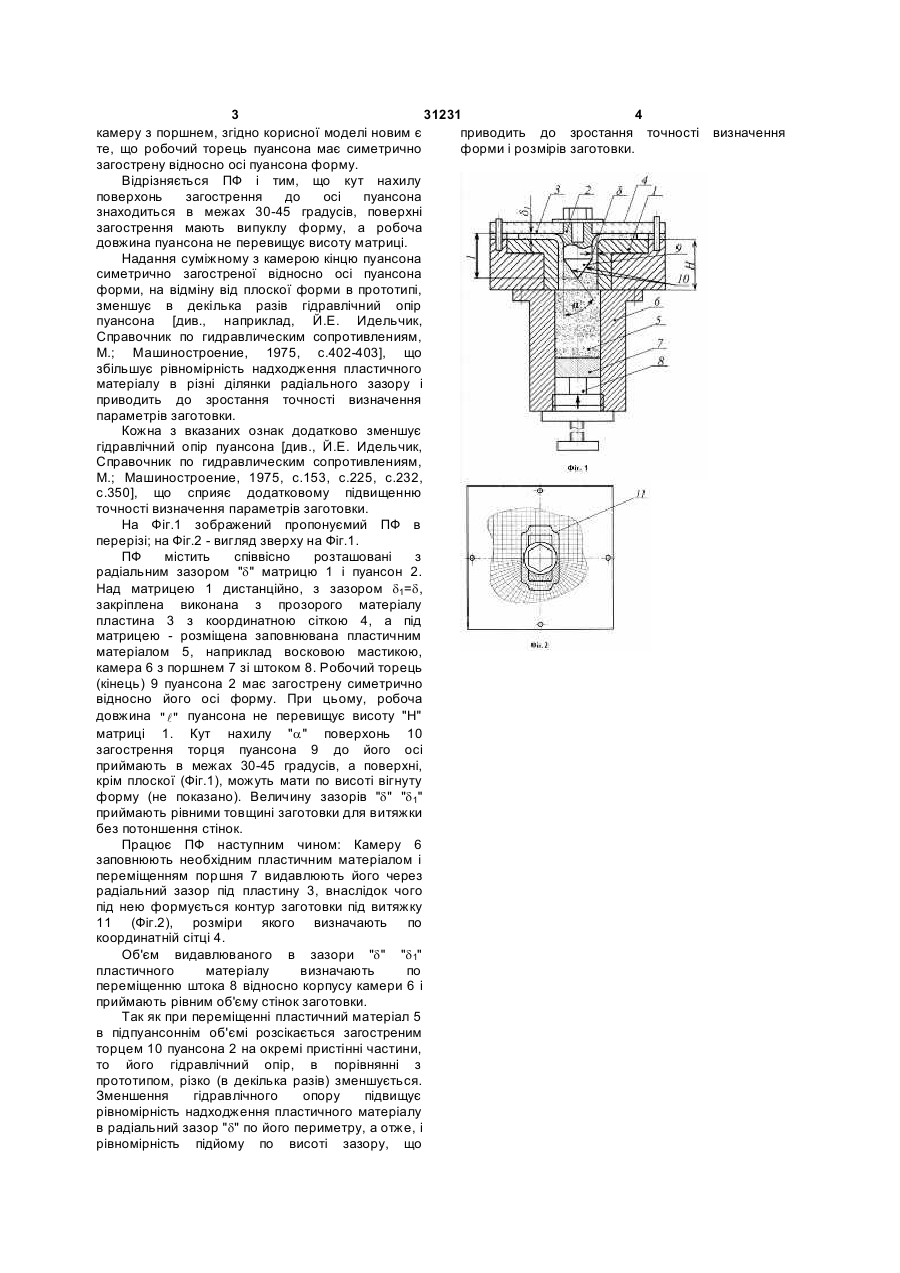

1. Пристрій для визначення форми і розмірів заготовки для витяжки деталей складної форми, що містить співвісно розташовані з радіальним зазором матрицю і пуансон, дистанційно закріплену над матрицею прозору пластину з координатною сіткою, а також розміщену під матрицею заповнювану пластичним матеріалом камеру з поршнем, який відрізняється тим, що робочий торець пуансона має симетрично загострену відносно осі пуансона форму. 2. Пристрій за п. 1, який відрізняється тим, що кут нахилу поверхонь загострення до осі пуансона знаходиться в межах 30-45 градусів, поверхні загострення мають випуклу форму, а робоча довжина пуансона не перевищує висоту матриці. (19) (21) u200714709 (22) 25.12.2007 (24) 25.03.2008 (46) 25.03.2008, Бюл.№ 6, 2008 рік (72) ХОЛЯВІК ОЛЬГА ВИТАЛЬЕВНА, UA, СТЕБЛЮК ВОЛОДИМИР ІВАНОВИЧ, UA, ТРИВАЙЛО МИХАЙЛО СЕМЕНОВИЧ, UA, ВИШНЕВСЬКИЙ ПЕТРО СЕРГІЙОВИЧ, UA, ДОБРОВЛЯНСЬКИЙ СЕРГІЙ МИКОЛАЙОВИЧ, UA, АЗАРХ ІЛЛЯ ПАВЛОВИЧ, UA (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ", UA (56) 3 31231 4 приводить до зростання точності визначення камеру з поршнем, згідно корисної моделі новим є форми і розмірів заготовки. те, що робочий торець пуансона має симетрично загострену відносно осі пуансона форму. Відрізняється ПФ і тим, що кут нахилу поверхонь загострення до осі пуансона знаходиться в межах 30-45 градусів, поверхні загострення мають випуклу форму, а робоча довжина пуансона не перевищує висоту матриці. Надання суміжному з камерою кінцю пуансона симетрично загостреної відносно осі пуансона форми, на відміну від плоскої форми в прототипі, зменшує в декілька разів гідравлічний опір пуансона [див., наприклад, Й.Е. Идельчик, Справочник по гидравлическим сопротивлениям, М.; Машиностроение, 1975, с.402-403], що збільшує рівномірність надходження пластичного матеріалу в різні ділянки радіального зазору і приводить до зростання точності визначення параметрів заготовки. Кожна з вказаних ознак додатково зменшує гідравлічний опір пуансона [див., Й.Е. Идельчик, Справочник по гидравлическим сопротивлениям, М.; Машиностроение, 1975, с.153, с.225, с.232, с.350], що сприяє додатковому підвищенню точності визначення параметрів заготовки. На Фіг.1 зображений пропонуємий ПФ в перерізі; на Фіг.2 - вигляд зверху на Фіг.1. ПФ містить співвісно розташовані з радіальним зазором "d" матрицю 1 і пуансон 2. Над матрицею 1 дистанційно, з зазором d1=d, закріплена виконана з прозорого матеріалу пластина 3 з координатною сіткою 4, а під матрицею - розміщена заповнювана пластичним матеріалом 5, наприклад восковою мастикою, камера 6 з поршнем 7 зі штоком 8. Робочий торець (кінець) 9 пуансона 2 має загострену симетрично відносно його осі форму. При цьому, робоча довжина " l " пуансона не перевищує висоту "Н" матриці 1. Кут нахилу "a" поверхонь 10 загострення торця пуансона 9 до його осі приймають в межах 30-45 градусів, а поверхні, крім плоскої (Фіг.1), можуть мати по висоті вігнуту форму (не показано). Величину зазорів "d" "d 1" приймають рівними товщині заготовки для витяжки без потоншення стінок. Працює ПФ наступним чином: Камеру 6 заповнюють необхідним пластичним матеріалом і переміщенням поршня 7 видавлюють його через радіальний зазор під пластину 3, внаслідок чого під нею формується контур заготовки під витяжку 11 (Фіг.2), розміри якого визначають по координатній сітці 4. Об'єм видавлюваного в зазори "d" "d 1" пластичного матеріалу визначають по переміщенню штока 8 відносно корпусу камери 6 і приймають рівним об'єму стінок заготовки. Так як при переміщенні пластичний матеріал 5 в підпуансоннім об'ємі розсікається загостреним торцем 10 пуансона 2 на окремі пристінні частини, то його гідравлічний опір, в порівнянні з прототипом, різко (в декілька разів) зменшується. Зменшення гідравлічного опору підвищує рівномірність надходження пластичного матеріалу в радіальний зазор "d" по його периметру, а отже, і рівномірність підйому по висоті зазору, що
