Овершот

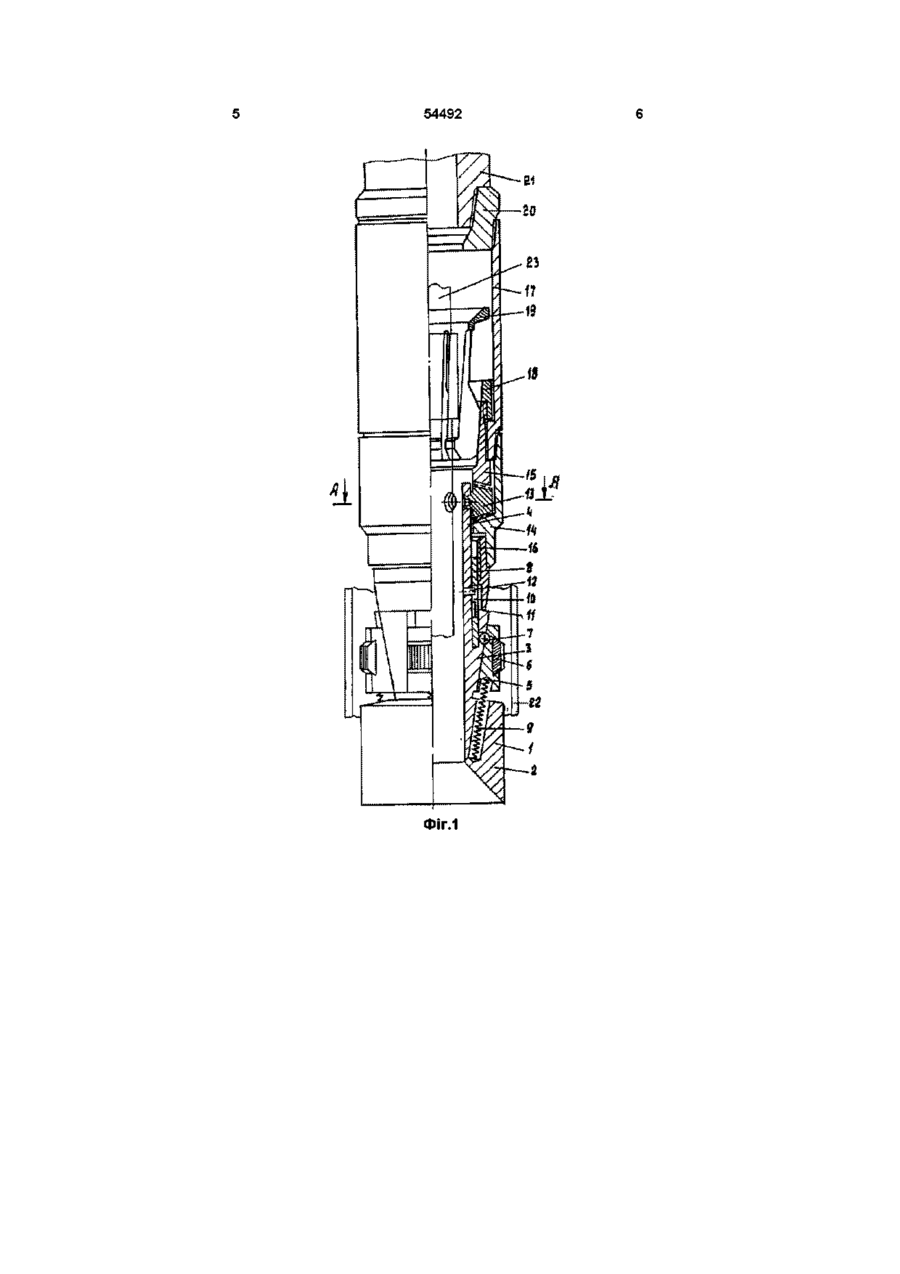

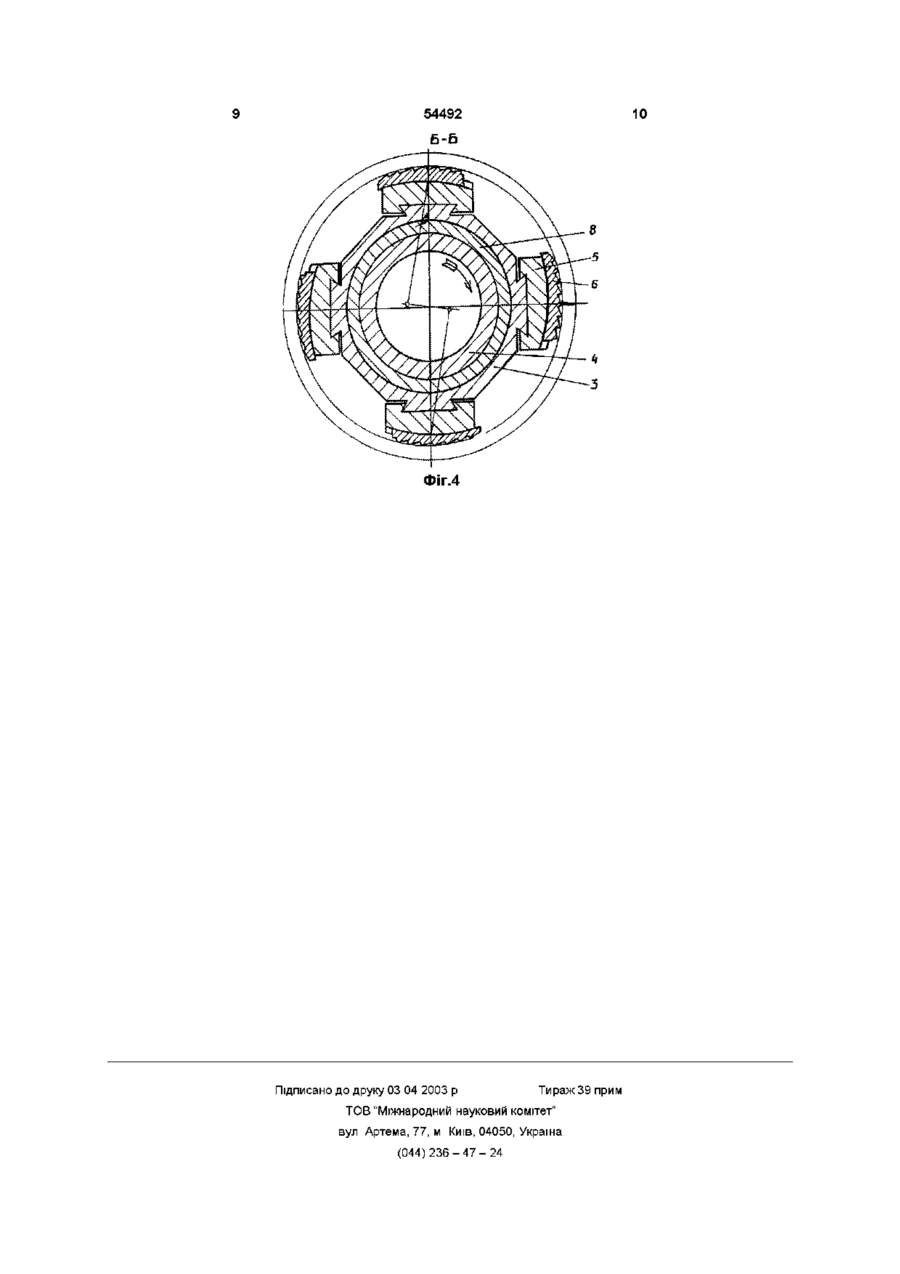

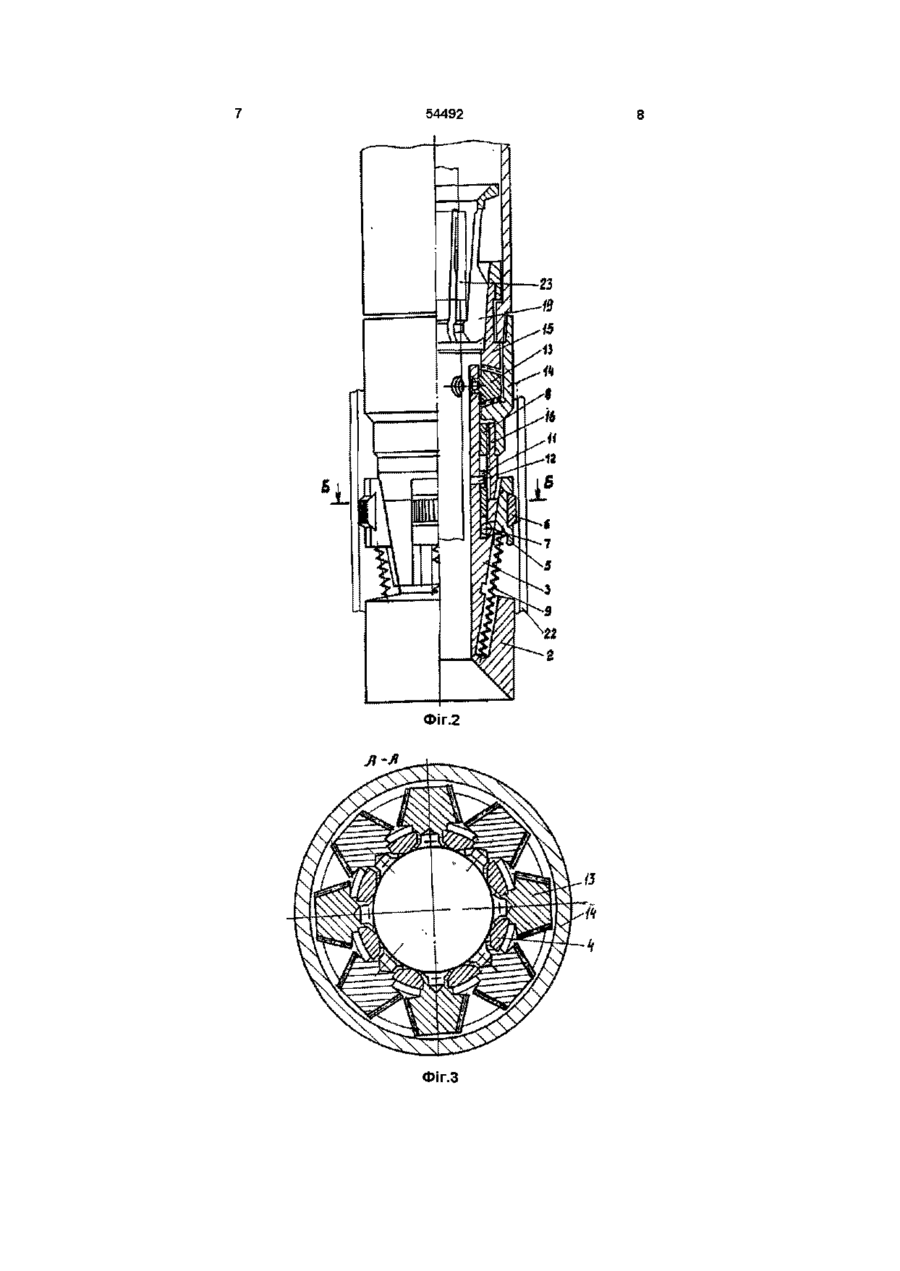

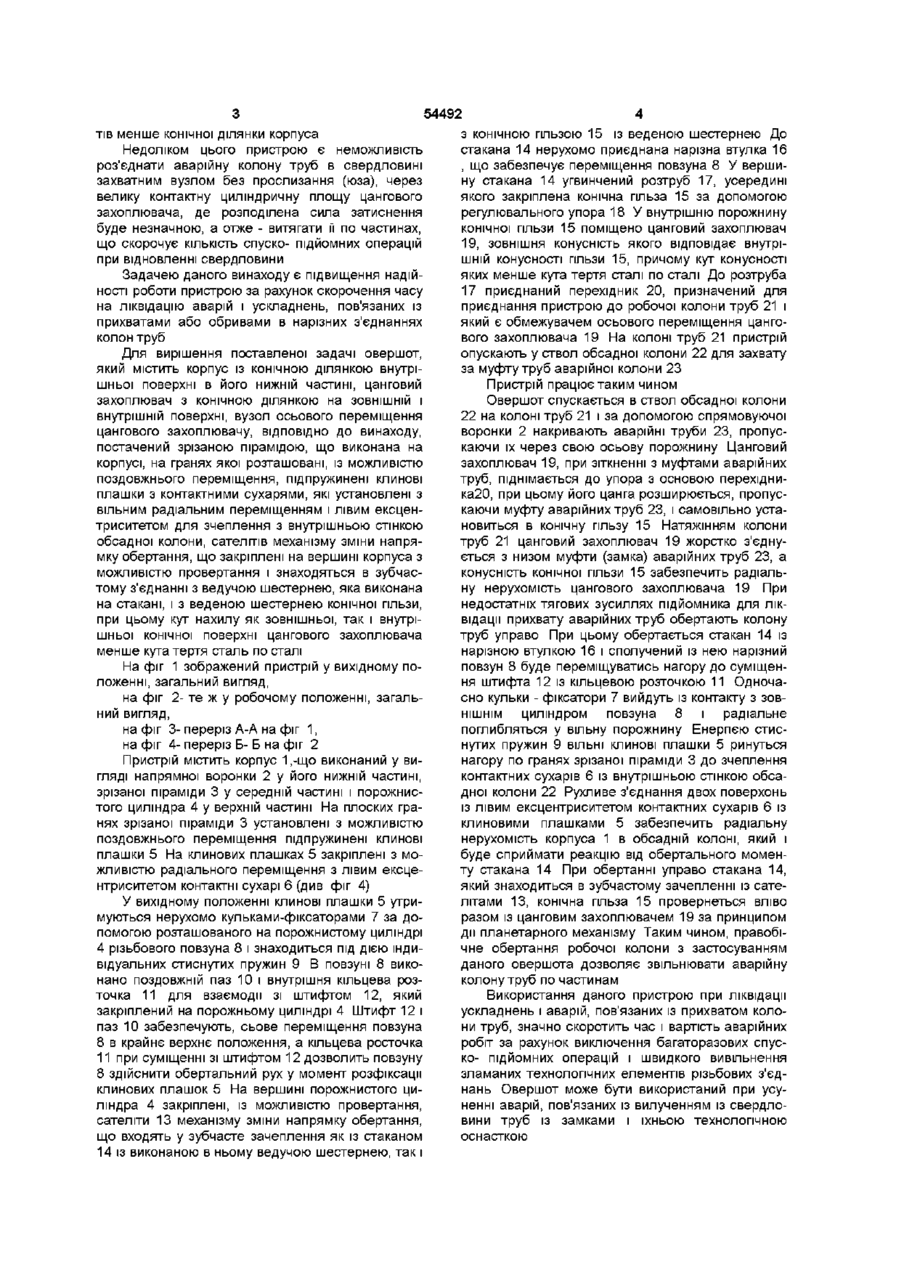

Овершот, що складається із корпусу з конічною ділянкою внутрішньої поверхні в його нижній частині, цангового захоплювача з конічними ділянками на ЗОВНІШНІЙ і внутрішній поверхнях, вузла осьового переміщення цангового захоплювача, який відрізняється тим, що частина корпусу виконана у вигляді зрізаної піраміди, на гранях якої розташовані із можливістю поздовжного переміщення підпружинені клинові плашки з контактними сухарями, які установлені з вільним радіальним переміщенням і лівим ексцентриситетом для зчеплення з внутрішньою стінкою обсадної колони, на вершині корпуса закріплені сателітні шестірні механізму зміни напрямку обертання, які зчеплені з ведучою шестірнею, що виконана на стакані, і з веденою шестірнею конічної гільзи, при цьому кут нахилу як зовнішньої, так і внутрішньої конічних поверхонь цангового захоплювача менше кута тертя сталі по сталі О Винахід відноситься до нафтогазовидобувної промисловості, зокрема до глибинних пристроїв для вилучення з свердловин прихваченої колони ушкоджених корозією труб шляхом їхнього захоплювача в муфтовому зазорі або за основу з'єднувальної муфти труби, що вилучається Відомий овершот, що звільняється, із внутрішнім захоплювачем за основу труби в розширеному циліндричному просторі муфтового зазору (Патент Російської Федерації №2012772 М кл 5 Е21В 31/18 від 15 05 94 Бюл №9), що містить корпус із захоплюваними елементами, СПІВВІСНО роз ташований усередині його рухомий сердечник і стопорний орган, що виконаний у вигляді заповненої рідиною і перекритої у верхній частині розривною мембраною камери У нижній частині камери приміщений поршень, що пов'язаний із тягою, на якій закріплений сердечник із конусним виступом для взаємодії з захватними елементами Недоліками цього пристрою є -неможливість створення великих тягових зусиль для ліквідації прихвату, через невеликі значення допустимих розривних зусиль каротажного кабелю, на якому підвішений овершот, і, крім того, ВІСІ шарнірних з'єднань захватних елементів, що працюють на зріз, не витримують великих наван тажень, -неможливість здійснити роз'єднання захваченоі аварійної колони для витягування її секціями, що значно скоротило б час на ліквідацію ускладнень у свердловині Найбільше близьким по технічній сутності і досягаемому результату до запропонованого об'єкта є ловильний пристрій (овершот) за а с №1609955 М кл 5 Е 21 В 31/18 від ЗО 11 90 Бюл №44, який містить корпус, внутрішня поверхня якого в нижній частині має конічну ділянку, розташований у корпусі і підпружинений щодо нього у осьовому напрямку цанговий захоплювач з пластинчастими пелюстками і захватними елементами на них, зовнішня поверхня яких має взаємодіючі з конічною ділянкою корпуса КОНІЧНІ ДІЛЯНКИ, вузол осьового переміщення цангового захоплювача у вигляді жорстко пов'язаного і цанговим захоплювачем штовхана, на ЗОВНІШНІЙ поверхні якого виконаний кільцевий фігурний паз, у якому розташована корпусна втулка із пальцем На внутрішній поверхні штовхана, у його нижній частині, установлене кільцеве ущільнення, яке взаємодіє з аварійним об'єктом Причому цанговий захоплювач установлений з можливістю обертання щодо штовхана, а довжина конічних ділянок його захватних елемен ю 54492 тів менше конічної ділянки корпуса Недоліком цього пристрою є неможливість роз'єднати аварійну колону труб в свердловині захватним вузлом без прослизання (юза), через велику контактну циліндричну площу цангового захоплювача, де розподілена сила затиснення буде незначною, а отже - витягати її по частинах, що скорочує КІЛЬКІСТЬ спуско- підйомних операцій при відновленні свердловини Задачею даного винаходу є підвищення надійності роботи пристрою за рахунок скорочення часу на ліквідацію аварій і ускладнень, пов'язаних із прихватами або обривами в нарізних з'єднаннях колон труб Для вирішення поставленої задачі овершот, який містить корпус із конічною ділянкою внутрішньої поверхні в його нижній частині, цанговий захоплювач з конічною ділянкою на ЗОВНІШНІЙ І внутрішній поверхні, вузол осьового переміщення цангового захоплювачу, ВІДПОВІДНО ДО винаходу, постачений зрізаною пірамідою, що виконана на корпусі, на гранях якої розташовані, із можливістю поздовжнього переміщення, підпружинені клинові плашки з контактними сухарями, які установлені з вільним радіальним переміщенням і лівим ексцентриситетом для зчеплення з внутрішньою стінкою обсадної колони, сателітів механізму зміни напрямку обертання, що закріплені на вершині корпуса з можливістю провертання і знаходяться в зубчастому з'єднанні з ведучою шестернею, яка виконана на стакані, і з веденою шестернею конічної гільзи, при цьому кут нахилу як зовнішньої, так і внутрішньої конічної поверхні цангового захоплювача менше кута тертя сталь по сталі На фіг 1 зображений пристрій у вихідному положенні, загальний вигляд, на фіг 2- те ж у робочому положенні, загальний вигляд, на фіг 3-переріз А-А на фіг 1, на фіг 4- переріз Б- Б на фіг 2 Пристрій містить корпус 1,-що виконаний у вигляді напрямної воронки 2 у його нижній частині, зрізаної піраміди 3 у середній частині і порожнистого циліндра 4 у верхній частині На плоских гранях зрізаної піраміди 3 установлені з можливістю поздовжнього переміщення підпружинені клинові плашки 5 На клинових плашках 5 закріплені з можливістю радіального переміщення з лівим ексцентриситетом контактні сухарі 6 (див фіг 4) У вихідному положенні клинові плашки 5 утримуються нерухомо кульками-фіксаторами 7 за допомогою розташованого на порожнистому циліндрі 4 різьбового повзуна 8 і знаходиться під дією індивідуальних стиснутих пружин 9 В повзуні 8 виконано поздовжній паз 10 і внутрішня кільцева розточка 11 для взаємодії зі штифтом 12, який закріплений на порожньому циліндрі 4 Штифт 12 і паз 10 забезпечують, сьове переміщення повзуна 8 в крайнє верхнє положення, а кільцева росточка 11 при суміщенні зі штифтом 12 дозволить повзуну 8 здійснити обертальний рух у момент розфіксацм клинових плашок 5 На вершині порожнистого циліндра 4 закріплені, із можливістю провертання, сателіти 13 механізму зміни напрямку обертання, що входять у зубчасте зачеплення як із стаканом 14 із виконаною в ньому ведучою шестернею, так і з конічною гільзою 15 із веденою шестернею До стакана 14 нерухомо приєднана нарізна втулка 16 , що забезпечує переміщення повзуна 8 У вершину стакана 14 угвинчений розтруб 17, усередині якого закріплена конічна гільза 15 за допомогою регулювального упора 18 У внутрішню порожнину конічної гільзи 15 поміщено цанговий захоплювач 19, зовнішня конусність якого відповідає внутрішній конусності гільзи 15, причому кут конусності яких менше кута тертя сталі по сталі До розтруба 17 приєднаний перехідник 20, призначений для приєднання пристрою до робочої колони труб 21 і який є обмежувачем осьового переміщення цангового захоплювача 19 На колоні труб 21 пристрій опускають у ствол обсадної колони 22 для захвату за муфту труб аварійної колони 23 Пристрій працює таким чином Овершот спускається в ствол обсадної колони 22 на колоні труб 21 і за допомогою спрямовуючої воронки 2 накривають аварійні труби 23, пропускаючи їх через свою осьову порожнину Цанговий захоплювач 19, при зіткненні з муфтами аварійних труб, піднімається до упора з основою перехідника20, при цьому його цанга розширюється, пропускаючи муфту аварійних труб 23, і самовільно установиться в конічну гільзу 15 Натяжінням колони труб 21 цанговий захоплювач 19 жорстко з'єднується з низом муфти (замка) аварійних труб 23, а конусність конічної гільзи 15 забезпечить радіальну нерухомість цангового захоплювача 19 При недостатніх тягових зусиллях підйомника для ліквідації прихвату аварійних труб обертають колону труб управо При цьому обертається стакан 14 із нарізною втулкою 16 і сполучений із нею нарізний повзун 8 буде переміщуватись нагору до суміщення штифта 12 із кільцевою розточкою 11 Одночасно кульки - фіксатори 7 вийдуть із контакту з ЗОВНІШНІМ циліндром повзуна 8 і радіальне поглибляться у вільну порожнину Енергією стиснутих пружин 9 ВІЛЬНІ клинові плашки 5 ринуться нагору по гранях зрізаної піраміди 3 до зчеплення контактних сухарів 6 із внутрішньою стінкою обсадної колони 22 Рухливе з'єднання двох поверхонь із лівим ексцентриситетом контактних сухарів 6 із клиновими плашками 5 забезпечить радіальну нерухомість корпуса 1 в обсадній колоні, який і буде сприймати реакцію від обертального моменту стакана 14 При обертанні управо стакана 14, який знаходиться в зубчастому зачепленні із сателітами 13, конічна гільза 15 провернеться вліво разом із цанговим захоплювачем 19 за принципом дії планетарного механізму Таким чином, правобічне обертання робочої колони з застосуванням даного овершота дозволяє звільнювати аварійну колону труб по частинам Використання даного пристрою при ліквідації ускладнень і аварій, пов'язаних із прихватом колони труб, значно скоротить час і вартість аварійних робіт за рахунок виключення багаторазових спуско- підйомних операцій і швидкого вивільнення зламаних технологічних елементів різьбових з'єднань Овершот може бути використаний при усуненні аварій, пов'язаних із вилученням із свердловини труб із замками і їхньою технологічною оснасткою 54492 ФІГ.1 54492 Фіг.2 Я-Л Фіг.З 10 Фіг.4 Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
