Шестеренна гідромашина

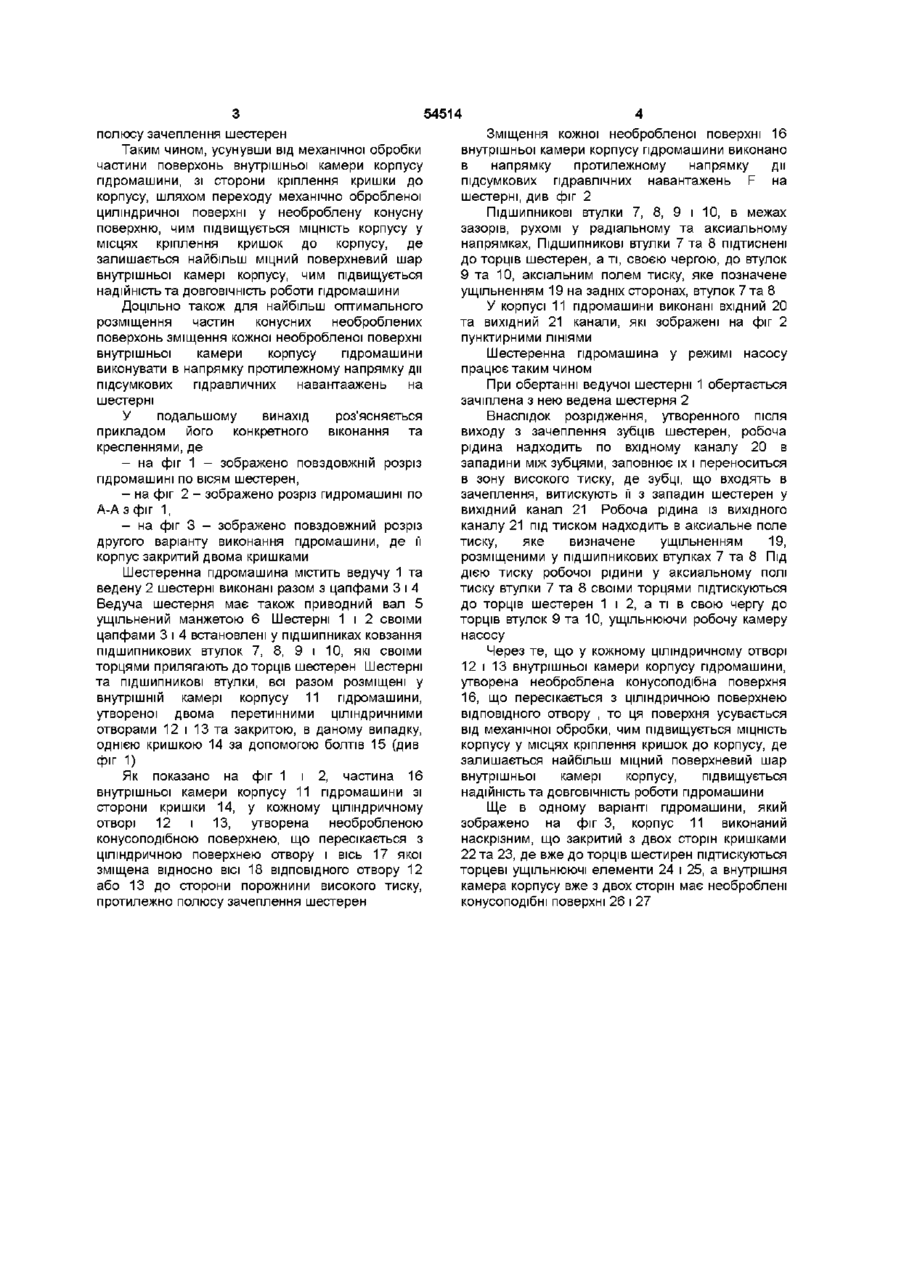

1 Шестеренна гідромашина, що містить шестерні зовнішнього зачеплення, розташовані у внутрішній камері корпусу гідромашини, утвореній двома перетинними циліндричними отворами, закритій, як мінімум, однією кришкою, шестерні Винахід належить до о'бємних гідравлічних машин, зокрема до шестеренних гідромашин Винахід може бути використаний у гідравлічних системах тракторів як загального, так і промислового призначення, екскаваторів, сільськогосподарських, шляхо-будівельних та інших машин Уже відома шестеренна гідромашині, яка може бути використана у вищезгаданих - машинах, вміщуюча шестерні зовнішнього зачеплення, розташовані у внутрішній камері корпусу гідромашини, утвореної двома перетинними ціліндричними отворами, закритій, у даному разі з однієї сторони кришкою, а з другої сторони невід'ємним дном, яке відлито разом з корпусом, Шестерні мають цапфи, встановлені у підшипниках ковзання і пристрої гідравлічної компенсації торцевих зазорів Кришка кріпиться до корпусу за допомогою болтів, див [1] Ця гідромашина вибрана прототипом заявленого технічного рішення У цій гідромашині для усунення недоліку, що проявляється у руйнуванні корпусу при циклічних та динамічних нагрузках в місцях ослаблення корпусу різьбовими отворами для кріплення кришки, де виникає велика концентрація напруг, мають цапфи, встановлені у підшипниках ковзання і пристрої гідравлічної компенсації торцевих зазорів, яка відрізняється тим, що частина внутрішньої камери корпусу гідромашини з боку кришки, у кожному циліндричному отворі, утворена необробленою конусоподібною поверхнею, що пересікається з циліндричною поверхнею отвору і вісь якої зміщена відносно осі ВІДПОВІДНОГО отвору до порожнини високого тиску, протилежно полюсу зачеплення шестерень 2 Шестеренна гідромашина по п 1, яка відрізняється тим, що зміщення кожної необробленої поверхні внутрішньої камери корпусу гідромашини виконано в напрямку, протилежному напрямку дії результуючих гідравлічних навантажень на шестерні торец корпусу зі сторони кришки має виступ, який входить у виїмку на торці кришки Це досить складно та нетехнолопчно у виготовленні В основу винаходу покладене завдання створення шестеренної гідромашини з більш міцним корпусом і підвищеною надійністю та ДОВГОВІЧНІСТЮ шляхом усування від механічної обробки частини внутрішньої камери корпусу гідромашини, утвореної двома перетинними ціліндричними отворами, зі сторони кріплення кришки, або кришок, до корпусу гідромашини Поставлене завдання вирішується тим, що у ВІДОМІЙ шестеренній гідромашині, вміщуючій шестерні зовнішнього зачеплення, розташовані у внутрішній камері корпусу гідромашини, утвореної двома перетинними ціліндричними отворами, закритій, як мінімум, однією кришкою, які мають цапфи, встановлені у підшипниках ковзання і пристрої гідравлічної компенсації торцевих зазорів, згідно винаходу частина внутрішньої камери корпусу гідромашини зі сторони кришки, у кожному ціліндричному отворі, утворена необробленою конусоподібною поверхнею, що пересікається з циліндричною поверхнею отвору і вісь якої зміщена відносно ВІСІ ВІДПОВІДНОГО отвору до сторони порожнини високого тиску, протилежно о ю ю 54514 полюсу зачеплення шестерен Таким чином, усунувши від механічної обробки частини поверхонь внутрішньої камери корпусу гідромашини, зі сторони кріплення кришки до корпусу, шляхом переходу механічно обробленої циліндричної поверхні у необроблену конусну поверхню, чим підвищується МІЦНІСТЬ корпусу у місцях кріплення кришок до корпусу, де залишається найбільш міцний поверхневий шар внутрішньої камері корпусу, чим підвищується надійність та ДОВГОВІЧНІСТЬ роботи гідромашини Доцільно також для найбільш оптимального розміщення частин конусних необроблених поверхонь зміщення кожної необробленої поверхні внутрішньої камери корпусу гідромашини виконувати в напрямку протилежному напрямку дії підсумкових пдравличних навантаажень на шестерні У подальшому винахід роз'ясняється прикладом його конкретного віконання та кресленнями, де - на фіг 1 - зображено повздовжній розріз гідромашині по вісям шестерен, - на фіг 2 - зображено розріз гидромашині по А - А з ф і г 1, - на фіг 3 - зображено повздовжний розріз другого варіанту виконання гідромашини, де її корпус закритий двома кришками Шестеренна гідромашина містить ведучу 1 та ведену 2 шестерні виконані разом з цапфами 3 і 4 Ведуча шестерня має також приводний вал 5 ущільнений манжетою 6 Шестерні 1 і 2 своїми цапфами 3 і 4 встановлені у підшипниках ковзання підшипникових втулок 7, 8, 9 і 10, які своїми торцями прилягають до торців шестерен Шестерні та ПІДШИПНИКОВІ втулки, всі разом розміщені у внутрішній камері корпусу 11 гідромашини, утвореної двома перетинними ціліндричними отворами 12 і 13 та закритою, в даному випадку, однією кришкою 14 за допомогою болтів 15 (див фіг 1) Як показано на фіг 1 і 2, частина 16 внутрішньої камери корпусу 11 гідромашини зі сторони кришки 14, у кожному ціліндричному отворі 12 і 13, утворена необробленою конусоподібною поверхнею, що пересікається з ціліндричною поверхнею отвору і вісь 17 якої зміщена відносно ВІСІ 18 ВІДПОВІДНОГО отвору 12 або 13 до сторони порожнини високого тиску, протилежно полюсу зачеплення шестерен Зміщення кожної необробленої поверхні 16 внутрішньої камери корпусу гідромашини виконано в напрямку протилежному напрямку дії підсумкових гідравлічних навантажень F на шестерні, див фіг 2 ПІДШИПНИКОВІ втулки 7, 8, 9 і 10, в межах зазорів, рухомі у радіальному та аксиальному напрямках, ПІДШИПНИКОВІ втулки 7 та 8 підтиснені до торців шестерен, а ті, своєю чергою, до втулок 9 та 10, аксіальним полем тиску, яке позначене ущільненням 19 на задніх сторонах, втулок 7 та 8 У корпусі 11 гідромашини виконані вхідний 20 та вихідний 21 канали, які зображені на фіг 2 пунктирними ЛІНІЯМИ Шестеренна гідромашина у режимі насосу працює таким чином При обертанні ведучої шестерні 1 обертається зачіплена з нею ведена шестерня 2 Внаслідок розрідження, утворенного після виходу з зачеплення зубців шестерен, робоча рідина надходить по вхідному каналу 20 в западини між зубцями, заповнює їх і переноситься в зону високого тиску, де зубці, що входять в зачеплення, витискують її з западин шестерен у вихідний канал 21 Робоча рідина із вихідного каналу 21 під тиском надходить в аксиальне поле тиску, яке визначене ущільненням 19, розміщеними у підшипникових втулках 7 та 8 Під дією тиску робочої рідини у аксиальному полі тиску втулки 7 та 8 своїми торцями підтискуються до торців шестерен 1 і 2, а ті в свою чергу до торців втулок 9 та 10, ущільнюючи робочу камеру насосу Через те, що у кожному ціліндричному отворі 12 і 13 внутрішньої камери корпусу гідромашини, утворена необроблена конусоподібна поверхня 16, що пересікається з ціліндричною поверхнею ВІДПОВІДНОГО отвору , то ця поверхня усувається від механічної обробки, чим підвищується МІЦНІСТЬ корпусу у місцях кріплення кришок до корпусу, де залишається найбільш міцний поверхневий шар внутрішньої камері корпусу, підвищується надійність та ДОВГОВІЧНІСТЬ роботи гідромашини Ще в одному варіанті гідромашини, який зображено на фіг 3, корпус 11 виконаний наскрізним, що закритий з двох сторін кришками 22 та 23, де вже до торців шестирен підтискуються торцеві ущільнюючі елементи 24 і 25, а внутрішня камера корпусу вже з двох сторін має необроблені конусоподібні поверхні 26 і 27 54514 Фіг. З Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
