Горизонтально рознімний корпус

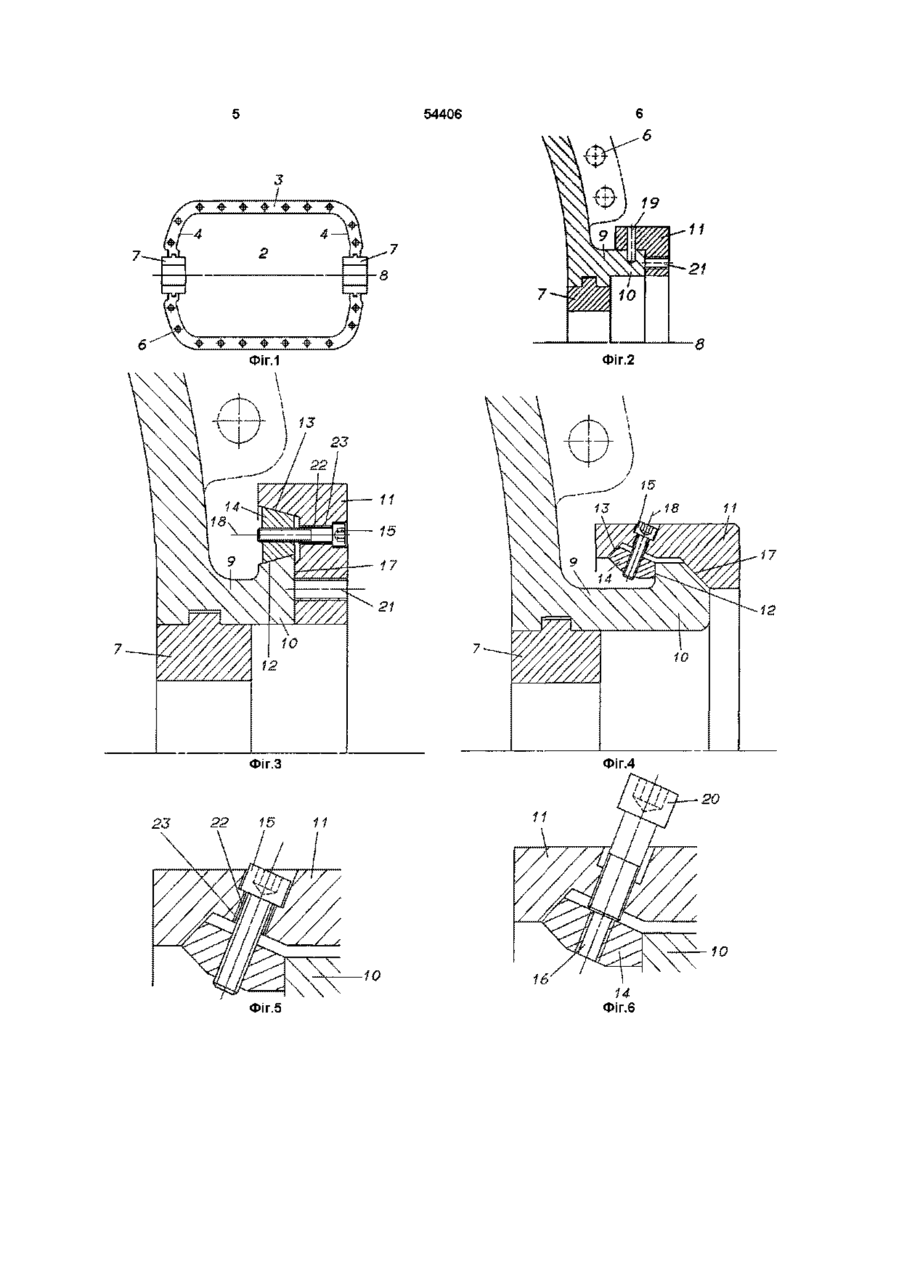

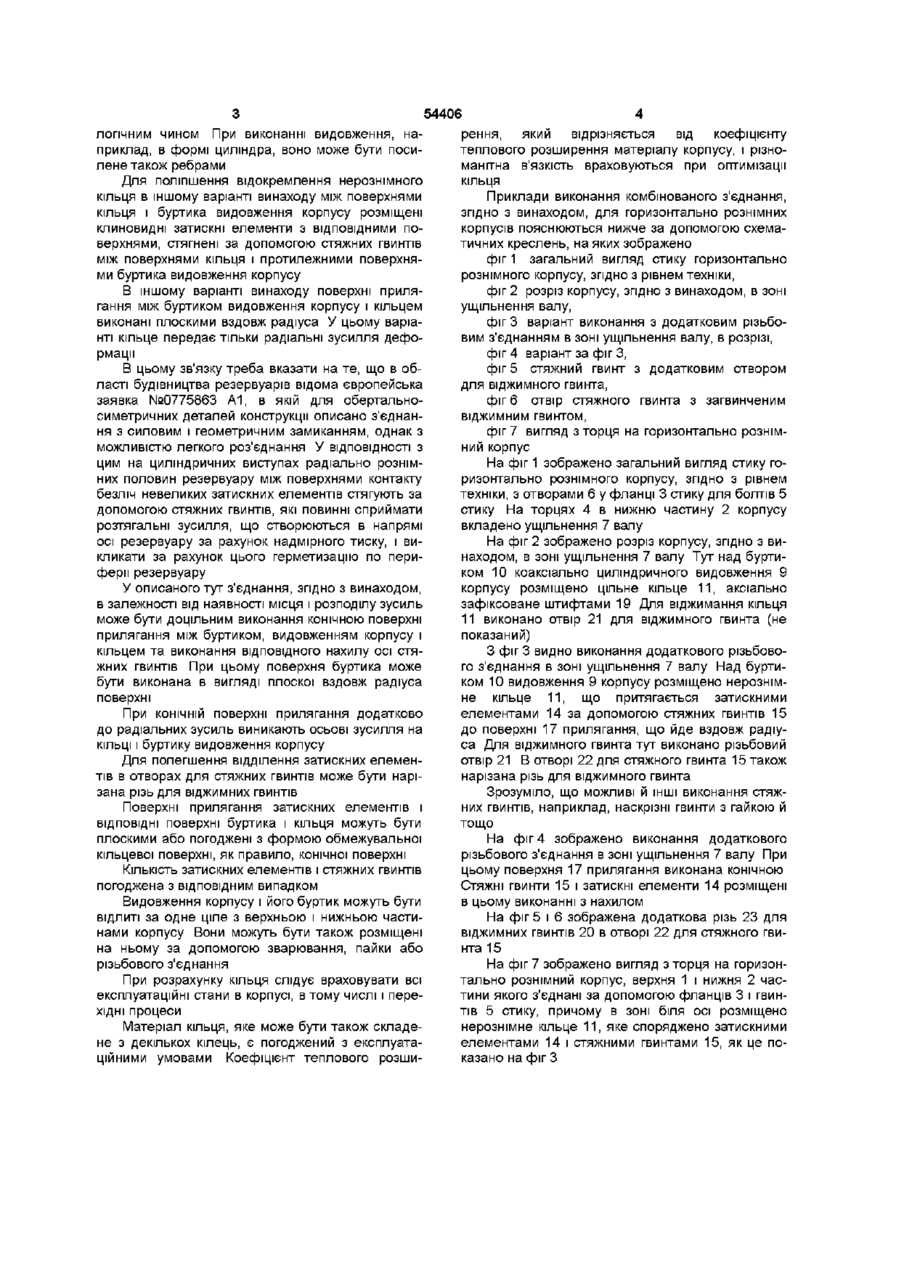

1 Горизонтально рознімний корпус, який складається з верхньої та нижньої частин, виконаних з фланцями, які з'єднані по периферії гвинтами стику, який відрізняється тим, що на одному або обох торцях (4) верхньої (1) і нижньої (2) частин корпусу розміщено також горизонтально рознімне видовження (9) в зоні осі (8) корпусу, охоплене по ЗОВНІШНІЙ периферії коаксіально розташо ваним горизонтально нерознімним кільцем (11) 2 Корпус за п 1, який відрізняється тим, що між поверхнями (12, 13) кільця (11) і буртика (10) видовження (9) корпусу розміщені клиноподібні затискні елементи (14) з ВІДПОВІДНИМИ поверхнями (12а, 13а), стягнені за допомогою стяжних гвинтів (15) між поверхнями (13) кільця (11) і протилежними поверхнями (12) буртика (10) видовження (9) корпусу 3 Корпус за п 1 або 2, який відрізняється тим, що поверхні (17) прилягання між буртиком (10) видовження (9) корпусу і кільцем (11) виконані плоскими вздовж радіуса 4 Корпус за п 1 або 2, який відрізняється тим, що поверхні (17) прилягання між буртиком (10) видовження (9) корпусу і кільцем (11) виконані конічними, а осі (18) стяжних гвинтів (15) нахилені до осі (8) корпусу в протилежному напрямку 5 Корпус за одним з пп 1 - 4, який відрізняється тим, що в отворі (22) для стяжного гвинта (15) нарізана різь (23) для відтискного гвинта (20) О (О Винахід відноситься до горизонтально рознімного корпусу з фланцевим з'єднанням обох половин корпусу Горизонтально рознімні корпуси використовуються, наприклад, в турбодвигунах, коли ротор в зборі необхідно вкласти в корпус Обидві половини корпусу з'єднують, згідно з рівнем техніки, гвинтами за допомогою розташованих в МІСЦІ з'єднання фланців стику і герметизують за рахунок цього від зовнішнього середовища Корпус зазнає навантаження за рахунок, як правило, внутрішнього тиску і внутрішньої температури, що в екстремальних випадках можуть призвести до деформації корпусу в поєднанні з розкриттям стику, зокрема, зі сторони торців корпусу в зоні ущільнення валу Тут із-за нестачі місця гвинти стику неможливо розмістити достатньо щільно на ущільненні валу, з тим щоб забезпечити достатню ущільнююче зусилля між фланцями корпусу, а у випадку горизонтально рознімного ущільнення валу - також на його площині рознімання Задачею винаходу є створення з'єднання з силовим і геометричним замиканням для корпусів з горизонтальним стиком по всій периферії площини рознімання Це досягається, згідно з винаходом, за рахунок комбінованого з'єднання верхньої і нижньої частин корпусу Заявляється горизонтально рознімний корпус, який складається з верхньої та нижньої частин, виконаних з фланцями, які з'єднані по периферії гвинтами стику, при цьому на одному або обох торцях верхньої і нижньої частин корпусу розміщено також горизонтально рознімне видовження корпусу в зоні осі корпусу, охоплене по ЗОВНІШНІЙ периферії коаксіально розташованим горизонтально нерознімним кільцем Видовження корпусу може бути виконано, наприклад, також у вигляді радіальних ребер і ана о ю 54406 логічним чином При виконанні видовження, нарення, який відрізняється від коефіцієнту приклад, в формі циліндра, воно може бути поситеплового розширення матеріалу корпусу, і різнолене також ребрами манітна в'язкість враховуються при оптимізацм кільця Для поліпшення відокремлення нерознімного кільця в іншому варіанті винаходу між поверхнями Приклади виконання комбінованого з'єднання, кільця і буртика видовження корпусу розміщені згідно з винаходом, для горизонтально рознімних клиновидні затискні елементи з ВІДПОВІДНИМИ покорпусів пояснюються нижче за допомогою схемаверхнями, стягнені за допомогою стяжних гвинтів тичних креслень, на яких зображено між поверхнями кільця і протилежними поверхняфіг 1 загальний вигляд стику горизонтально ми буртика видовження корпусу рознімного корпусу, згідно з рівнем техніки, В іншому варіанті винаходу поверхні приляфіг 2 розріз корпусу, згідно з винаходом, в зоні гання між буртиком видовження корпусу і кільцем ущільнення валу, виконані плоскими вздовж радіуса У цьому варіафіг 3 варіант виконання з додатковим різьбонті кільце передає тільки радіальні зусилля дефовим з'єднанням в зоні ущільнення валу, в розрізі, рмації фіг 4 варіант за фіг З, В цьому зв'язку треба вказати на те, що в обфіг 5 стяжний гвинт з додатковим отвором ласті будівництва резервуарів відома європейська для віджимного гвинта, заявка №0775863 А1, в якій для обертальнофіг 6 отвір стяжного гвинта з загвинченим симетричних деталей конструкції описано з'єднанВІДЖИМНИМ ГВИНТОМ, ня з силовим і геометричним замиканням, однак з фіг 7 вигляд з торця на горизонтально рознімможливістю легкого роз'єднання У ВІДПОВІДНОСТІ З ний корпус цим на циліндричних виступах радіально рознімНа фіг 1 зображено загальний вигляд стику гоних половин резервуару між поверхнями контакту ризонтально рознімного корпусу, згідно з рівнем безліч невеликих затискних елементів стягують за техніки, з отворами 6 у фланці 3 стику для болтів 5 допомогою стяжних гвинтів, які повинні сприймати стику На торцях 4 в нижню частину 2 корпусу розтягальні зусилля, що створюються в напрямі вкладено ущільнення 7 валу осі резервуару за рахунок надмірного тиску, і виНа фіг 2 зображено розріз корпусу, згідно з викликати за рахунок цього герметизацію по перинаходом, в зоні ущільнення 7 валу Тут над буртиферії резервуару ком 10 коаксіально циліндричного видовження 9 У описаного тут з'єднання, згідно з винаходом, в залежності від наявності місця і розподілу зусиль може бути доцільним виконання конічною поверхні прилягання між буртиком, видовженням корпусу і кільцем та виконання ВІДПОВІДНОГО нахилу осі стяжних гвинтів При цьому поверхня буртика може бути виконана в вигляді плоскої вздовж радіуса поверхні При КОНІЧНІЙ поверхні прилягання додатково до радіальних зусиль виникають осьові зусилля на КІЛЬЦІ і буртику видовження корпусу Для полегшення відділення затискних елементів в отворах для стяжних гвинтів може бути нарізана різь для віджимних гвинтів Поверхні прилягання затискних елементів і ВІДПОВІДНІ поверхні буртика і кільця можуть бути плоскими або погоджені з формою обмежувальної кільцевої поверхні, як правило, конічної поверхні КІЛЬКІСТЬ затискних елементів і стяжних гвинтів погоджена з ВІДПОВІДНИМ випадком Видовження корпусу і його буртик можуть бути ВІДЛИТІ за одне ціле з верхньою і нижньою частинами корпусу Вони можуть бути також розміщені на ньому за допомогою зварювання, пайки або різьбового з'єднання При розрахунку кільця слідує враховувати всі експлуатаційні стани в корпусі, в тому числі і перехідні процеси Матеріал кільця, яке може бути також складене з декількох кілець, є погоджений з експлуатаційними умовами Коефіцієнт теплового розши корпусу розміщено цільне кільце 1 1 , аксіально зафіксоване штифтами 19 Для віджимання кільця 11 виконано отвір 21 для віджимного гвинта (не показаний) З фіг 3 видно виконання додаткового різьбового з'єднання в зоні ущільнення 7 валу Над буртиком 10 видовження 9 корпусу розміщено нерознімне кільце 1 1 , що притягається затискними елементами 14 за допомогою стяжних гвинтів 15 до поверхні 17 прилягання, що йде вздовж радіуса Для віджимного гвинта тут виконано різьбовий отвір 21 В отворі 22 для стяжного гвинта 15 також нарізана різь для віджимного гвинта Зрозуміло, що можливі й ІНШІ виконання стяжних гвинтів, наприклад, наскрізні гвинти з гайкою й тощо На фіг 4 зображено виконання додаткового різьбового з'єднання в зоні ущільнення 7 валу При цьому поверхня 17 прилягання виконана конічною Стяжні ГВИНТИ 15 і затискні елементи 14 розміщені в цьому виконанні з нахилом На фіг 5 і 6 зображена додаткова різь 23 для віджимних гвинтів 20 в отворі 22 для стяжного гвинта 15 На фіг 7 зображено вигляд з торця на горизонтально рознімний корпус, верхня 1 і нижня 2 частини якого з'єднані за допомогою фланців 3 і гвинтів 5 стику, причому в зоні біля осі розміщено нерознімне кільце 1 1 , яке споряджено затискними елементами 14 і стяжними гвинтами 15, як це показано на фіг З 54406 Фіг.2 Фіг.1 23 17 Фіг.З 23 22 15 11 10 Фіг.5 Фіг.6 54406 5 Фіг.7 Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
