Спосіб теплопостачання

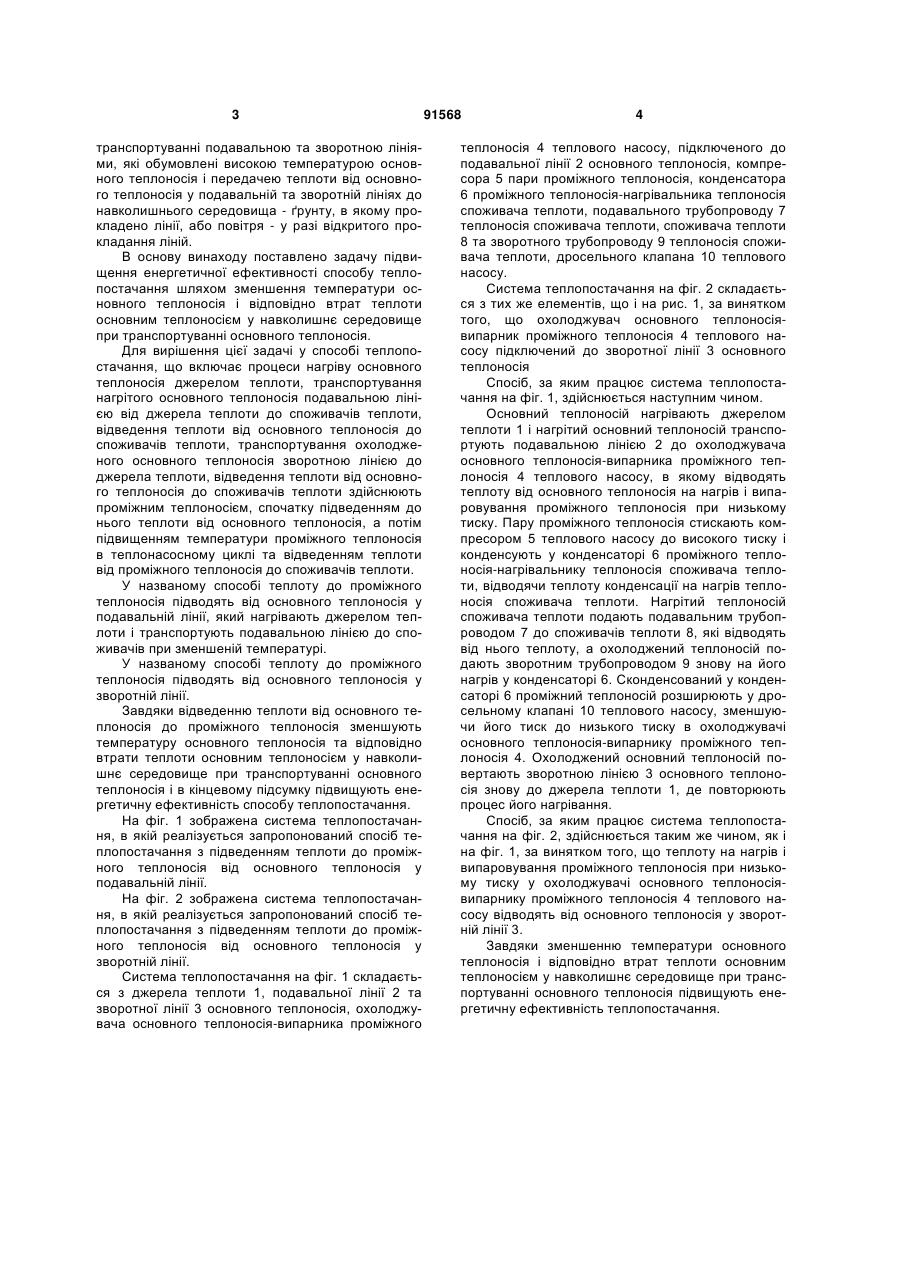

1. Спосіб теплопостачання, що включає процес нагріву основного теплоносія джерелом теплоти, транспортування нагрітого основного теплоносія подавальною лінією від джерела теплоти до C2 2 (19) 1 3 транспортуванні подавальною та зворотною лініями, які обумовлені високою температурою основного теплоносія і передачею теплоти від основного теплоносія у подавальній та зворотній лініях до навколишнього середовища - ґрунту, в якому прокладено лінії, або повітря - у разі відкритого прокладання ліній. В основу винаходу поставлено задачу підвищення енергетичної ефективності способу теплопостачання шляхом зменшення температури основного теплоносія і відповідно втрат теплоти основним теплоносієм у навколишнє середовище при транспортуванні основного теплоносія. Для вирішення цієї задачі у способі теплопостачання, що включає процеси нагріву основного теплоносія джерелом теплоти, транспортування нагрітого основного теплоносія подавальною лінією від джерела теплоти до споживачів теплоти, відведення теплоти від основного теплоносія до споживачів теплоти, транспортування охолодженого основного теплоносія зворотною лінією до джерела теплоти, відведення теплоти від основного теплоносія до споживачів теплоти здійснюють проміжним теплоносієм, спочатку підведенням до нього теплоти від основного теплоносія, а потім підвищенням температури проміжного теплоносія в теплонасосному циклі та відведенням теплоти від проміжного теплоносія до споживачів теплоти. У названому способі теплоту до проміжного теплоносія підводять від основного теплоносія у подавальній лінії, який нагрівають джерелом теплоти і транспортують подавальною лінією до споживачів при зменшеній температурі. У названому способі теплоту до проміжного теплоносія підводять від основного теплоносія у зворотній лінії. Завдяки відведенню теплоти від основного теплоносія до проміжного теплоносія зменшують температуру основного теплоносія та відповідно втрати теплоти основним теплоносієм у навколишнє середовище при транспортуванні основного теплоносія і в кінцевому підсумку підвищують енергетичну ефективність способу теплопостачання. На фіг. 1 зображена система теплопостачання, в якій реалізується запропонований спосіб теплопостачання з підведенням теплоти до проміжного теплоносія від основного теплоносія у подавальній лінії. На фіг. 2 зображена система теплопостачання, в якій реалізується запропонований спосіб теплопостачання з підведенням теплоти до проміжного теплоносія від основного теплоносія у зворотній лінії. Система теплопостачання на фіг. 1 складається з джерела теплоти 1, подавальної лінії 2 та зворотної лінії 3 основного теплоносія, охолоджувача основного теплоносія-випарника проміжного 91568 4 теплоносія 4 теплового насосу, підключеного до подавальної лінії 2 основного теплоносія, компресора 5 пари проміжного теплоносія, конденсатора 6 проміжного теплоносія-нагрівальника теплоносія споживача теплоти, подавального трубопроводу 7 теплоносія споживача теплоти, споживача теплоти 8 та зворотного трубопроводу 9 теплоносія споживача теплоти, дросельного клапана 10 теплового насосу. Система теплопостачання на фіг. 2 складається з тих же елементів, що і на рис. 1, за винятком того, що охолоджувач основного теплоносіявипарник проміжного теплоносія 4 теплового насосу підключений до зворотної лінії 3 основного теплоносія Спосіб, за яким працює система теплопостачання на фіг. 1, здійснюється наступним чином. Основний теплоносій нагрівають джерелом теплоти 1 і нагрітий основний теплоносій транспортують подавальною лінією 2 до охолоджувача основного теплоносія-випарника проміжного теплоносія 4 теплового насосу, в якому відводять теплоту від основного теплоносія на нагрів і випаровування проміжного теплоносія при низькому тиску. Пару проміжного теплоносія стискають компресором 5 теплового насосу до високого тиску і конденсують у конденсаторі 6 проміжного теплоносія-нагрівальнику теплоносія споживача теплоти, відводячи теплоту конденсації на нагрів теплоносія споживача теплоти. Нагрітий теплоносій споживача теплоти подають подавальним трубопроводом 7 до споживачів теплоти 8, які відводять від нього теплоту, а охолоджений теплоносій подають зворотним трубопроводом 9 знову на його нагрів у конденсаторі 6. Сконденсований у конденсаторі 6 проміжний теплоносій розширюють у дросельному клапані 10 теплового насосу, зменшуючи його тиск до низького тиску в охолоджувачі основного теплоносія-випарнику проміжного теплоносія 4. Охолоджений основний теплоносій повертають зворотною лінією 3 основного теплоносія знову до джерела теплоти 1, де повторюють процес його нагрівання. Спосіб, за яким працює система теплопостачання на фіг. 2, здійснюється таким же чином, як і на фіг. 1, за винятком того, що теплоту на нагрів і випаровування проміжного теплоносія при низькому тиску у охолоджувачі основного теплоносіявипарнику проміжного теплоносія 4 теплового насосу відводять від основного теплоносія у зворотній лінії 3. Завдяки зменшенню температури основного теплоносія і відповідно втрат теплоти основним теплоносієм у навколишнє середовище при транспортуванні основного теплоносія підвищують енергетичну ефективність теплопостачання. 5 Комп’ютерна верстка І.Скворцова 91568 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
