Інструмент убрю для ущільнення та вирівнювання товщини газотермічних напилених покриттів

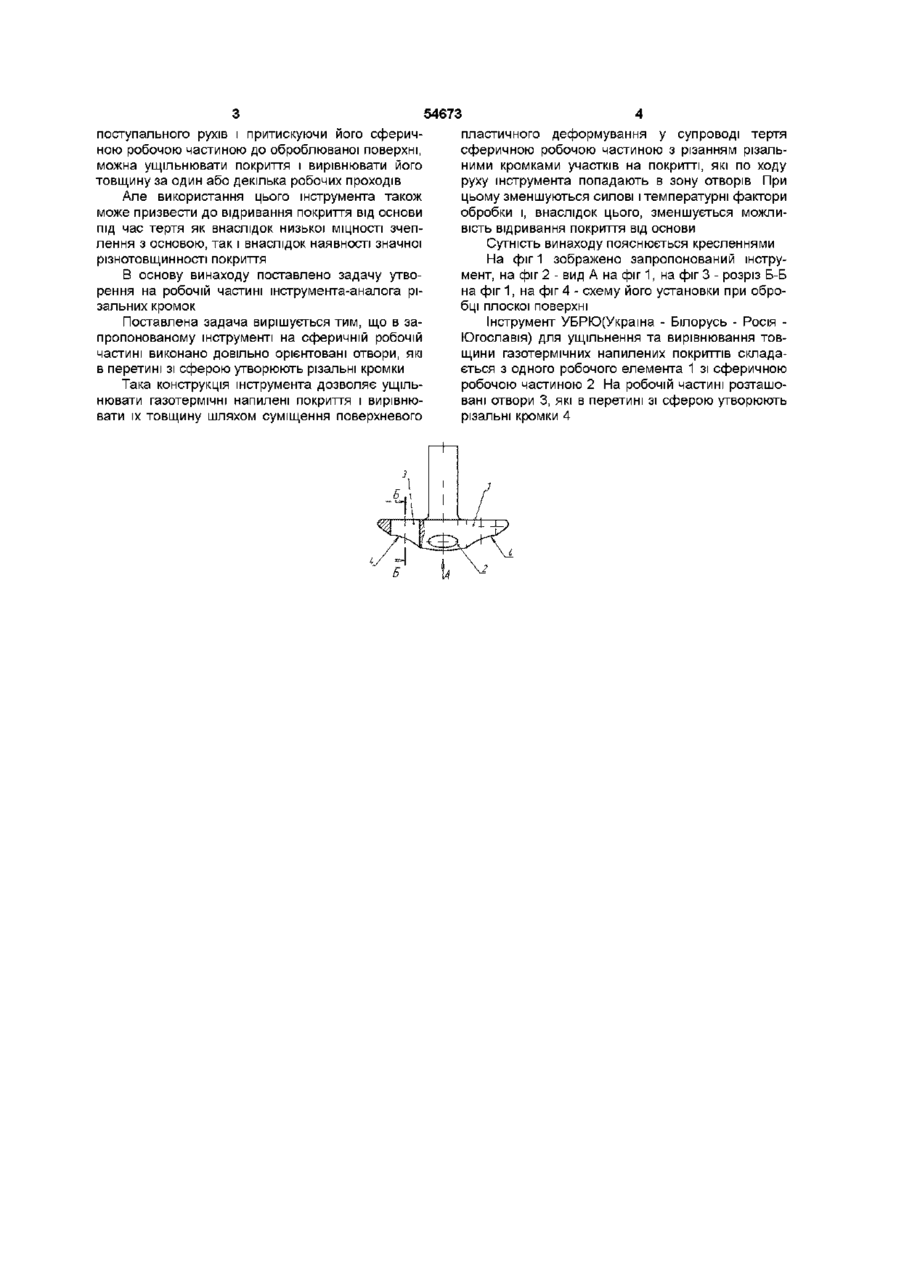

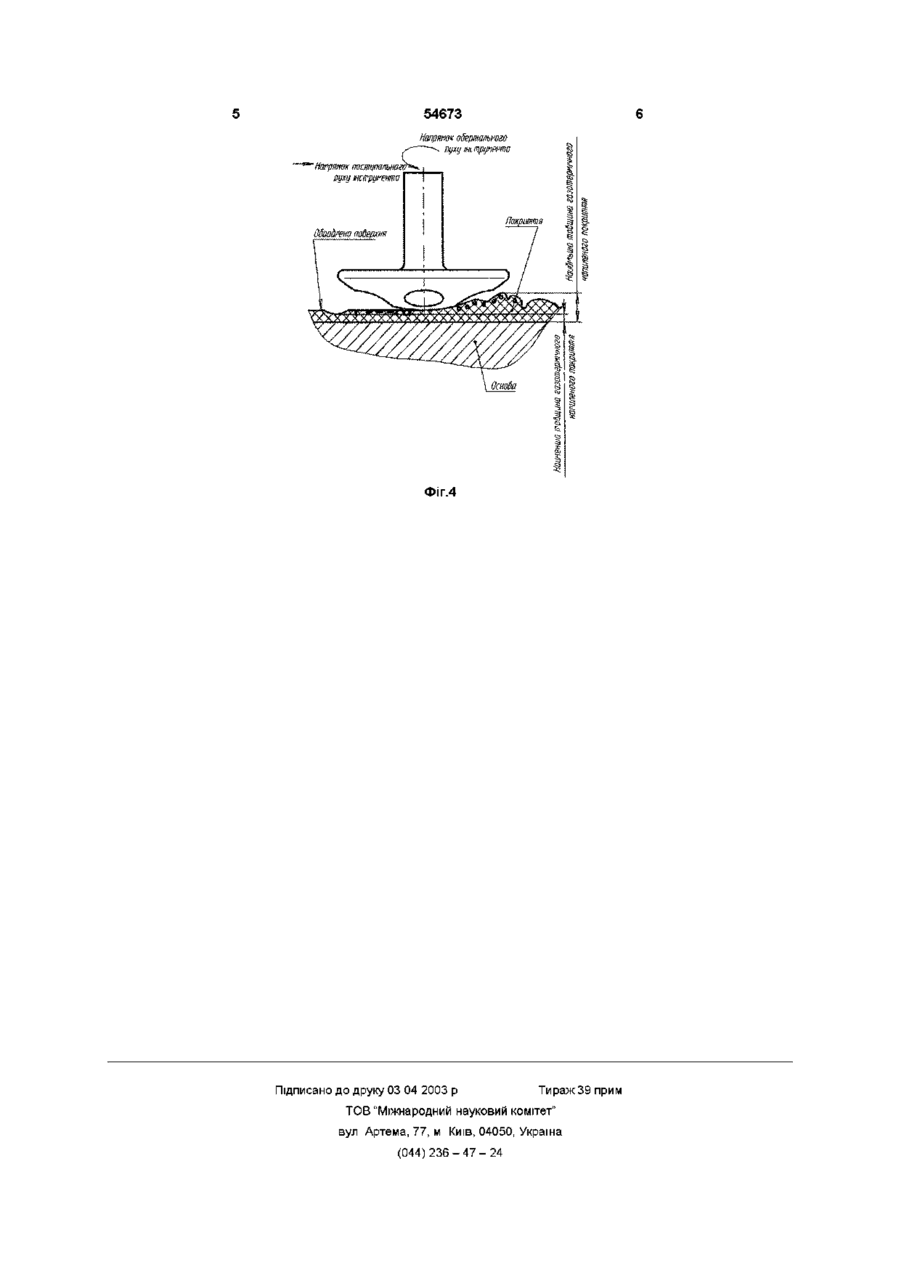

Інструмент для ущільнення та вирівнювання товщини газотермічних напилених покриттів, який містить один робочий елемент зі сферичною робочою частиною, який відрізняється тим, що на ній виконано довільно орієнтовані отвори, які в перерізі зі сферою утворюють різальні кромки Винахід стосується машинобудування та механічної обробки напилених газотермічними методами покриттів, у першу чергу, з пластичних матеріалів, з метою ущільнення та вирівнювання їх товщини, а саме, інструментів для наступної обробки покриттів після напилення у випадках, коли вони не мають відповідної пористості, а також спостерігається різнотовщинність їх на різних участках поверхні Відома конструкція інструмента для ущільнення газотермічних напилених покриттів крацюванням Він ЯВЛЯЄ собою дискову щітку з дротяними пучками [див Антошин Е В Технология металлизации распылением - М - Свердловск Машгиз, 1944 -Фиг 27, с 46] Внаслідок проведення операції крацювання відбувається деяке зменшення пористості [див 1) Катц Н В Металлизация распылением - Харьков ХДТ, 1940 - С 60 - 61 2) Газотермические покрытия из порошковых материалов Справ/Ю С Борисов, Ю А Харламов, Е Л Сидоренко, Е Н Ардатовская - Киев Наукова думка, 1987 -С 69] Недоліком цього інструмента є неможливість суттєвого зменшення пористості і вирівнювання товщини, тому що дротяні пучки через свою гнучкість не можуть значно ні деформувати, ні стирати матеріал покриття Відома конструкція інструмента для ущільнення газотермічних напилених покриттів поліруванням Він ЯВЛЯЄ собою круг із повсті, полотна або шкіри [див Газотермические покрытия из порошковых материалов Справ/Ю С Борисов, Ю А Харламов, Е Л Сидоренко, Е Н Ардатовская Киев Наукова думка, 1987 -С 70] Недоліком цього інструмента також є незначний вплив на пористість покриття і неможливість вирівнювання його товщини, причиною чого є мала жорсткість матеріалу круга Відома конструкція інструмента для ущільнення газотермічних напилених покриттів затиранням Він має один робочий елемент з кулястою робочою частиною, що дозволяє обробляти поверхневим пластичним деформуванням у супроводі тертя, в першу чергу, важкодоступні поверхні [див 1) Катц Н В , Линник Е М Электрометаллизация М Сельхозиздат, 1953 - С 178 2) Катц Н В Металлизация распылением - Харьков ХДТ, 1940 С 61] Недоліком його є звуженість сфери використання Також можливим є відривання покриття від основи внаслідок дії змінного навантаження, зумовленого різнотовщинністю напиленого покриття, яка, зокрема, може становити 0,5 - 1,0мм для газополуменевих покриттів і ±10% від товщини плазмових покриттів [див Газотермическое напыление покрытий Сб руководящих технич матер / Отв за вып А Б Игнатьева - Киев ИЭС им Е О Патона АН УССР, 1990 - С 92, 123] Конструкція інструмента для ущільнення газотермічних напилених покриттів поверхневим пластичним деформуванням у супроводі тертя(аналог, найбільш близький за сукупністю ознак до винаходу) [див Катц Н В Металлизация распылением Харьков ХДТ, 1940 - Фиг 34, с 61] містить один робочий елемент зі сферичною робочою частиною Надаючи цьому інструменту обертального і СО (О Ю поступального рухів і притискуючи його сферичною робочою частиною до оброблюваної поверхні, можна ущільнювати покриття і вирівнювати його товщину за один або декілька робочих проходів Але використання цього інструмента також може призвести до відривання покриття від основи під час тертя як внаслідок низької МІЦНОСТІ зчеплення з основою, так і внаслідок наявності значної різнотовщинності покриття В основу винаходу поставлено задачу утворення на робочій частині інструмента-аналога різальних кромок Поставлена задача вирішується тим, що в запропонованому інструменті на сферичній робочій частині виконано довільно орієнтовані отвори, які в перетині зі сферою утворюють різальні кромки Така конструкція інструмента дозволяє ущільнювати газотермічні напилені покриття і вирівнювати їх товщину шляхом суміщення поверхневого 54673 пластичного деформування у супроводі тертя сферичною робочою частиною з різанням різальними кромками участків на покритті, які по ходу руху інструмента попадають в зону отворів При цьому зменшуються силові і температурні фактори обробки і, внаслідок цього, зменшується можливість відривання покриття від основи Сутність винаходу пояснюється кресленнями На фіг 1 зображено запропонований інструмент, на фіг 2 - вид А на фіг 1, на фіг 3 - розріз Б-Б на фіг 1, на фіг 4 - схему його установки при обробці плоскої поверхні Інструмент УБРЮ(Украша - Білорусь - Росія Югославія) для ущільнення та вирівнювання товщини газотермічних напилених покриттів складається з одного робочого елемента 1 зі сферичною робочою частиною 2 На робочій частині розташовані отвори 3, які в перетині зі сферою утворюють різальні кромки 4 54673 Фіг.4 Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
