Плуг для гладкої оранки

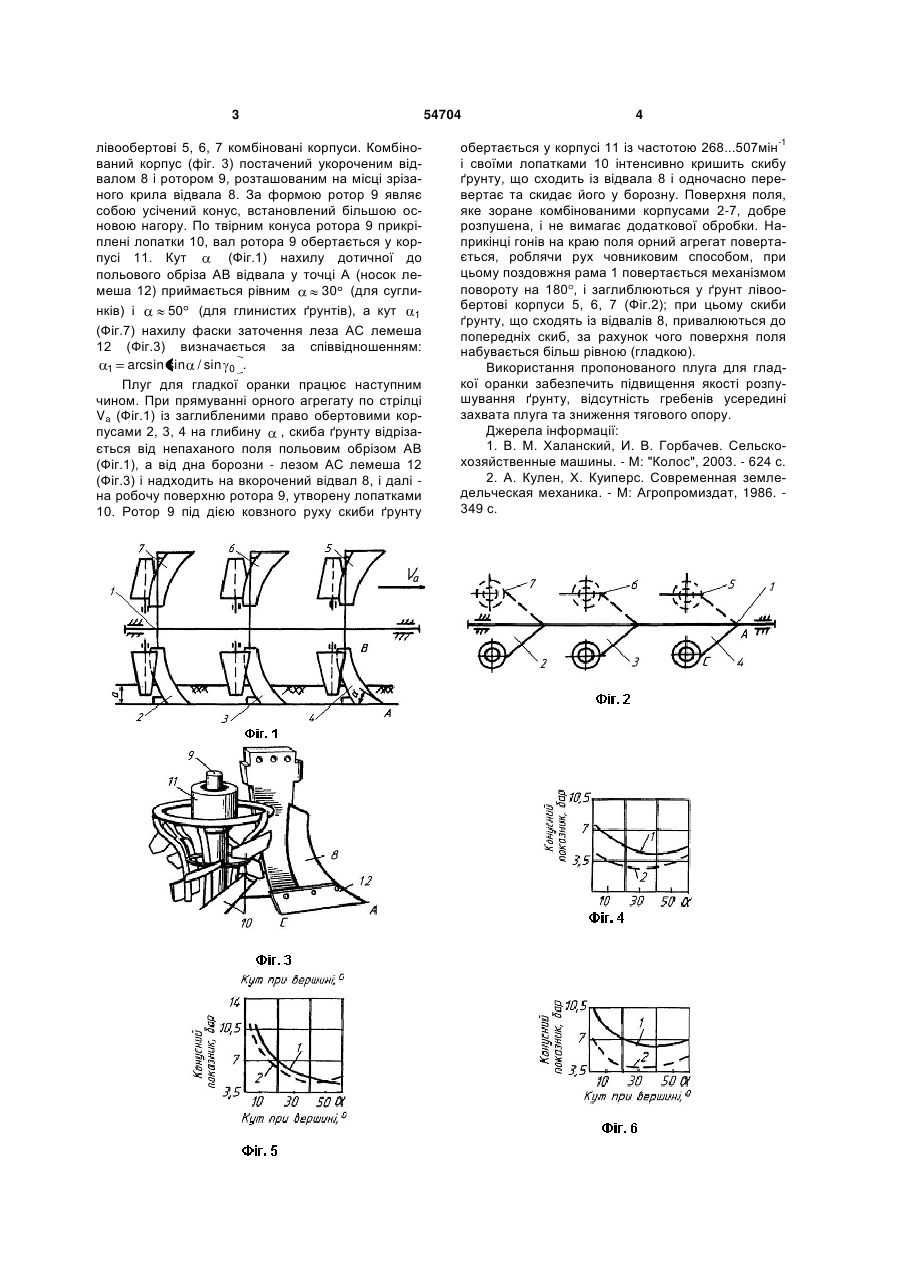

Плуг для гладкої оранки, що містить механізм повороту та раму з поздовжньою горизонтальною віссю, на якій установлено парами право- і лівообертові корпуси, останні виконано комбінованими і оснащено відвалами і роторами з лопатками, причому польовий обріз лемеша відвала нахилений до дна борозни під кутом , а верхня фаска леза лемеша - під кутом що дорівнює: 1, Корисна модель відноситься до сільськогосподарського машинобудування і може бути використана як сільськогосподарська машина. Відомо плуг для гладкої оранки ПНП-3-35, що містить відвальні симетричні корпуси, жорстко закріплені на поворотному брусі. Корпус містить стійку, леміш, циліндричний відвал, із двох сторін якого закріплено пір'я; ліва і права сторони відвала мають однаковий профіль і служать для відрізання ґрунтової скиби ромбічної форми [1]. Недоліком відомого плуга є низька якість оранки через наявність гребенів, утворених скибами ґрунту, що сходять із відвалів корпусів. Найбільш близьким за технологічною сутністю до корисної моделі, що заявляється, є плуг для гладкої оранки ПНО-4-30, що містить раму з поздовжньою горизонтальною віссю і механізм повороту, на якій установлені парами право- і лівообертові корпуси. Оранка здійснюється човниковим способом без розбивки поля на загони, раму повертають наприкінці поля на 180 за допомогою механізму повороту [1]. Недоліком відомого плуга є незадовільне розпушування ґрунту, а також наявність гребенів усередині захвата плуга і високий тяговий опір через недостатньо обґрунтований вибір кутів нахилу робочих граней лемеша відвала. В основу корисної моделі поставлене завдання вдосконалення плуга для гладкої оранки з урахуванням наявності комбінованого корпуса і оптимальних кутів нахилу робочих граней відвала та лемеша, що забезпечить підвищення якості роз пушування ґрунту, відсутність гребенів усередині захвата плуга і зниження тягового опору. Поставлене завдання досягається тим, що у плузі для гладкої оранки, що містить механізм повороту та раму з поздовжньою горизонтальною віссю, на якій установлені парами право- і лівообертові корпуси, відповідно до корисної моделі, корпуси виконано комбінованими і постачено укороченими відвалами і роторами з лопатками, причому польовий обріз лемеша відвала нахилений до дна борозни під кутом , а верхня фаска леза лемеша - під кутом що дорівнює: 1, 0 (13) 54704 arcsin sin / sin (11) , де 0 - кут нахилу леза лемеша до стінки борозни. На Фіг.1 показана схема плуга для гладкої оранки (вид збоку), на Фіг.2 - те ж (вид зверху), на Фіг.3 - вид на комбінований корпус, на Фіг.4, 5, 6 графіки впливу кута а при вершині конуса на конусний показник К [2]: К=F/S, де F - сила опору руху конуса в ґрунті, S - площа основи конуса; на Фіг.4 для пилуватого суглинку, на Фіг.5 - для пилуватої глини, на Фіг.6 - для пилувато-мулистого суглинку, на Фіг.7 - схема кутів , 1, 0 . Із графіків на Фіг.4-6 видно, що мінімальне значення сили F опору спо30 , для глинистерігається для суглинків при 50 . стих ґрунтів – при Плуг для гладкої оранки містить раму 1 (Фіг.1, 2), яка повертається щодо поздовжньої осі на кут 180 під впливом механізму повороту (не показаний). На рамі 1 установлені парами право - 2, 3, 4 і 1 U - кут нахилу леза UA 0 (19) 1 arcsin sin / sin 0 , де лемеша до стінки борозни. 3 лівообертові 5, 6, 7 комбіновані корпуси. Комбінований корпус (фіг. 3) постачений укороченим відвалом 8 і ротором 9, розташованим на місці зрізаного крила відвала 8. За формою ротор 9 являє собою усічений конус, встановлений більшою основою нагору. По твірним конуса ротора 9 прикріплені лопатки 10, вал ротора 9 обертається у корпусі 11. Кут (Фіг.1) нахилу дотичної до польового обріза АВ відвала у точці А (носок ле30 (для суглимеша 12) приймається рівним 50 (для глинистих ґрунтів), а кут 1 нків) і (Фіг.7) нахилу фаски заточення леза АС лемеша 12 (Фіг.3) визначається за співвідношенням: 1 arcsin sin / sin 0 . Плуг для гладкої оранки працює наступним чином. При прямуванні орного агрегату по стрілці Va (Фіг.1) із заглибленими право обертовими корпусами 2, 3, 4 на глибину , скиба ґрунту відрізається від непаханого поля польовим обрізом АВ (Фіг.1), а від дна борозни - лезом АС лемеша 12 (Фіг.3) і надходить на вкорочений відвал 8, і далі на робочу поверхню ротора 9, утворену лопатками 10. Ротор 9 під дією ковзного руху скиби ґрунту 54704 4 обертається у корпусі 11 із частотою 268...507мін-1 і своїми лопатками 10 інтенсивно кришить скибу ґрунту, що сходить із відвала 8 і одночасно перевертає та скидає його у борозну. Поверхня поля, яке зоране комбінованими корпусами 2-7, добре розпушена, і не вимагає додаткової обробки. Наприкінці гонів на краю поля орний агрегат повертається, роблячи рух човниковим способом, при цьому поздовжня рама 1 повертається механізмом повороту на 180 , і заглиблюються у ґрунт лівообертові корпуси 5, 6, 7 (Фіг.2); при цьому скиби ґрунту, що сходять із відвалів 8, привалюються до попередніх скиб, за рахунок чого поверхня поля набувається більш рівною (гладкою). Використання пропонованого плуга для гладкої оранки забезпечить підвищення якості розпушування ґрунту, відсутність гребенів усередині захвата плуга та зниження тягового опору. Джерела інформації: 1. В. М. Халанский, И. В. Горбачев. Сельскохозяйственные машины. - М: "Колос", 2003. - 624 с. 2. А. Кулен, Х. Куиперс. Современная земледельческая механика. - М: Агропромиздат, 1986. 349 с. 5 Комп’ютерна верстка А. Крижанівський 54704 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
