Розпушувач
Номер патенту: 54709
Опубліковано: 25.11.2010
Автори: Шатов Сергій Васильович, Тріфонов Іван Володимирович, Мележик Микола Юрійович, Бутенко Олександр Анатольович, Хмара Леонід Андрійович
Формула / Реферат
Розпушувач, що містить базовий трактор та підвіску з опорною рамою, верхньою і нижньою тягами, робочою балкою, зубом та гідроциліндри керування підвіскою і тягою, який відрізняється тим, що він додатково оснащений кронштейном, закріпленим на верхній частині опорної рами, а нижня тяга виконана у вигляді двох ланок, зв'язаних між собою шарнірно, причому у місці їх з'єднання встановлений шток гідроциліндра керування тягою, а гідроциліндр керування підвіскою встановлений між кронштейном опорної рами та робочою балкою.
Текст

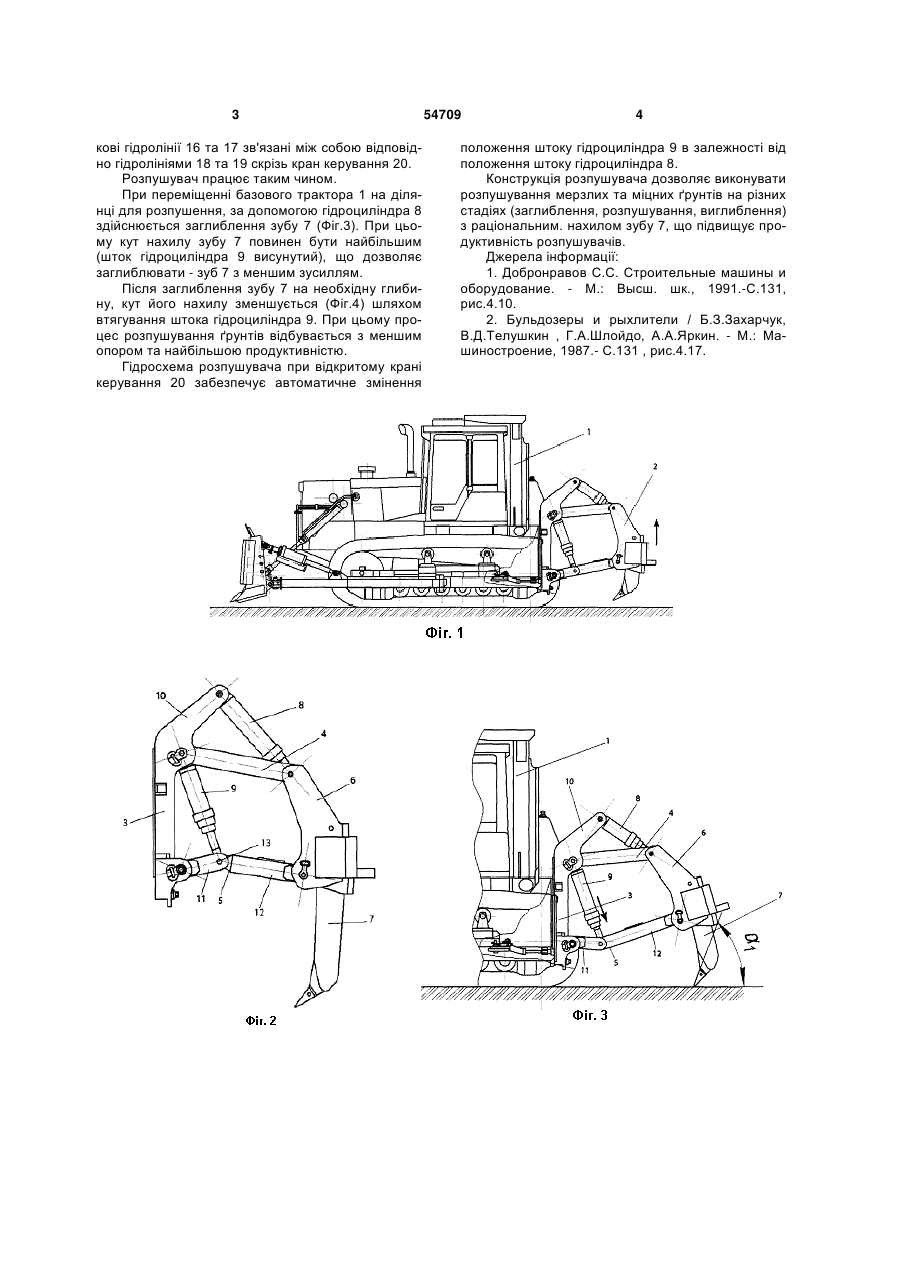

Розпушувач, що містить базовий трактор та підвіску з опорною рамою, верхньою і нижньою тягами, робочою балкою, зубом та гідроциліндри керування підвіскою і тягою, який відрізняється тим, що він додатково оснащений кронштейном, закріпленим на верхній частині опорної рами, а нижня тяга виконана у вигляді двох ланок, зв'язаних між собою шарнірно, причому у місці їх з'єднання встановлений шток гідроциліндра керування тягою, а гідроциліндр керування підвіскою встановлений між кронштейном опорної рами та робочою балкою. (19) (21) u201004363 (22) 14.04.2010 (24) 25.11.2010 (46) 25.11.2010, Бюл.№ 22, 2010 р. (72) ХМАРА ЛЕОНІД АНДРІЙОВИЧ, ШАТОВ СЕРГІЙ ВАСИЛЬОВИЧ, БУТЕНКО ОЛЕКСАНДР АНАТОЛЬОВИЧ, ТРІФОНОВ ІВАН ВОЛОДИМИРОВИЧ, МЕЛЕЖИК МИКОЛА ЮРІЙОВИЧ (73) ХМАРА ЛЕОНІД АНДРІЙОВИЧ, ШАТОВ СЕРГІЙ ВАСИЛЬОВИЧ, БУТЕНКО ОЛЕКСАНДР АНАТОЛЬОВИЧ, ТРІФОНОВ ІВАН ВОЛОДИМИРОВИЧ 3 кові гідролінії 16 та 17 зв'язані між собою відповідно гідролініями 18 та 19 скрізь кран керування 20. Розпушувач працює таким чином. При переміщенні базового трактора 1 на ділянці для розпушення, за допомогою гідроциліндра 8 здійснюється заглиблення зубу 7 (Фіг.3). При цьому кут нахилу зубу 7 повинен бути найбільшим (шток гідроциліндра 9 висунутий), що дозволяє заглиблювати - зуб 7 з меншим зусиллям. Після заглиблення зубу 7 на необхідну глибину, кут його нахилу зменшується (Фіг.4) шляхом втягування штока гідроциліндра 9. При цьому процес розпушування ґрунтів відбувається з меншим опором та найбільшою продуктивністю. Гідросхема розпушувача при відкритому крані керування 20 забезпечує автоматичне змінення 54709 4 положення штоку гідроциліндра 9 в залежності від положення штоку гідроциліндра 8. Конструкція розпушувача дозволяє виконувати розпушування мерзлих та міцних ґрунтів на різних стадіях (заглиблення, розпушування, виглиблення) з раціональним. нахилом зубу 7, що підвищує продуктивність розпушувачів. Джерела інформації: 1. Добронравов С.С. Строительные машины и оборудование. - М.: Высш. шк., 1991.-С.131, рис.4.10. 2. Бульдозеры и рыхлители / Б.З.Захарчук, В.Д.Телушкин , Г.А.Шлойдо, А.А.Яркин. - М.: Машиностроение, 1987.- С.131 , рис.4.17. 5 Комп’ютерна верстка Н. Лиcенко 54709 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRipper
Автори англійськоюKhmara Leonid Andriiovych, Shatov Serhii Vasyliovych, Butenko Oleksandr Anatoliiovych, Trifonov Ivan Volodymyrovych, Melezhyk Mykola Yuriiovych
Назва патенту російськоюРыхлитель
Автори російськоюХмара Леонид Андреевич, Шатов Сергей Васильевич, Бутенко Александр Анатольевич, Трифонов Иван Владимирович, Мележик Николай Юрьевич
МПК / Мітки
МПК: E02F 5/30
Мітки: розпушувач
