Hачіпний розпушувач

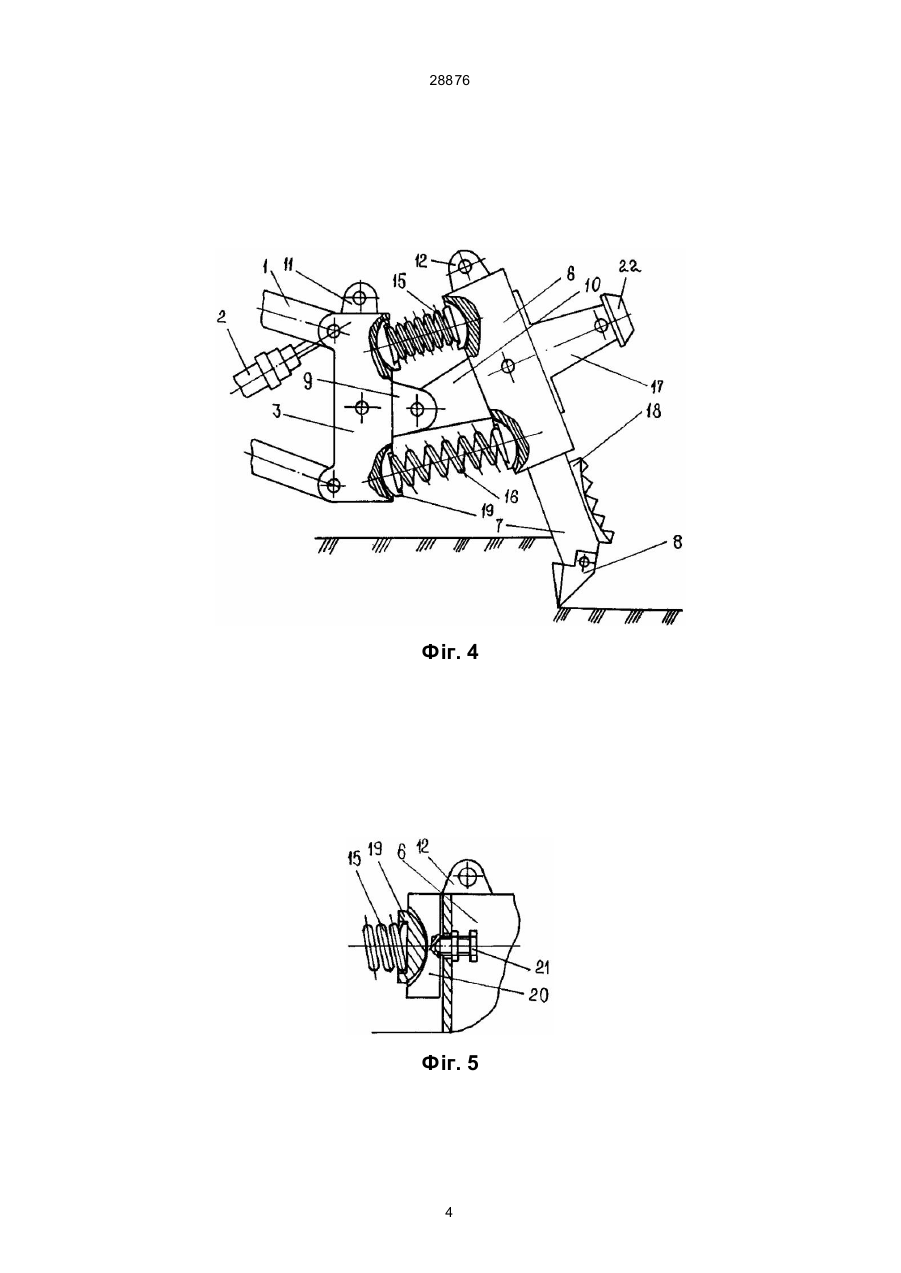

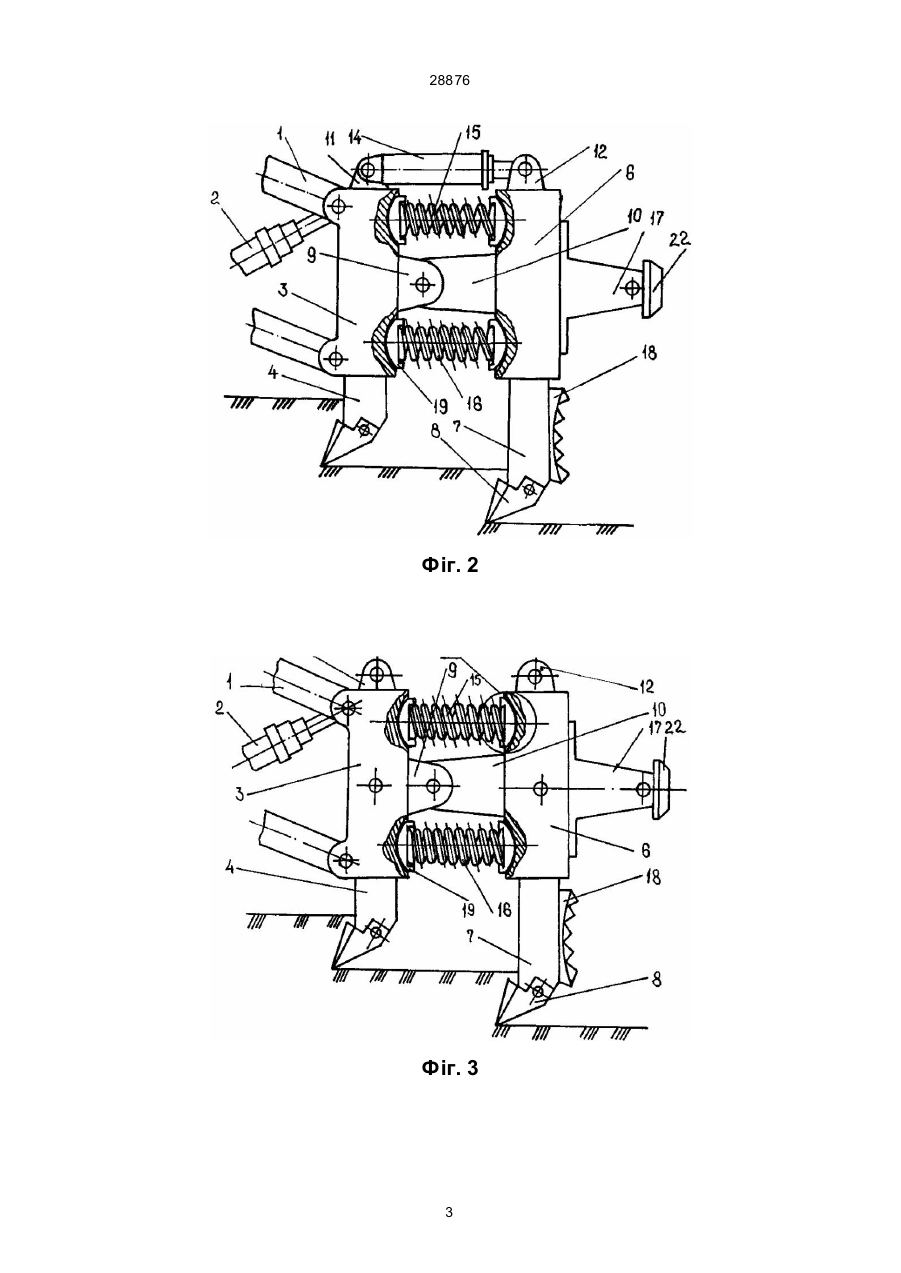

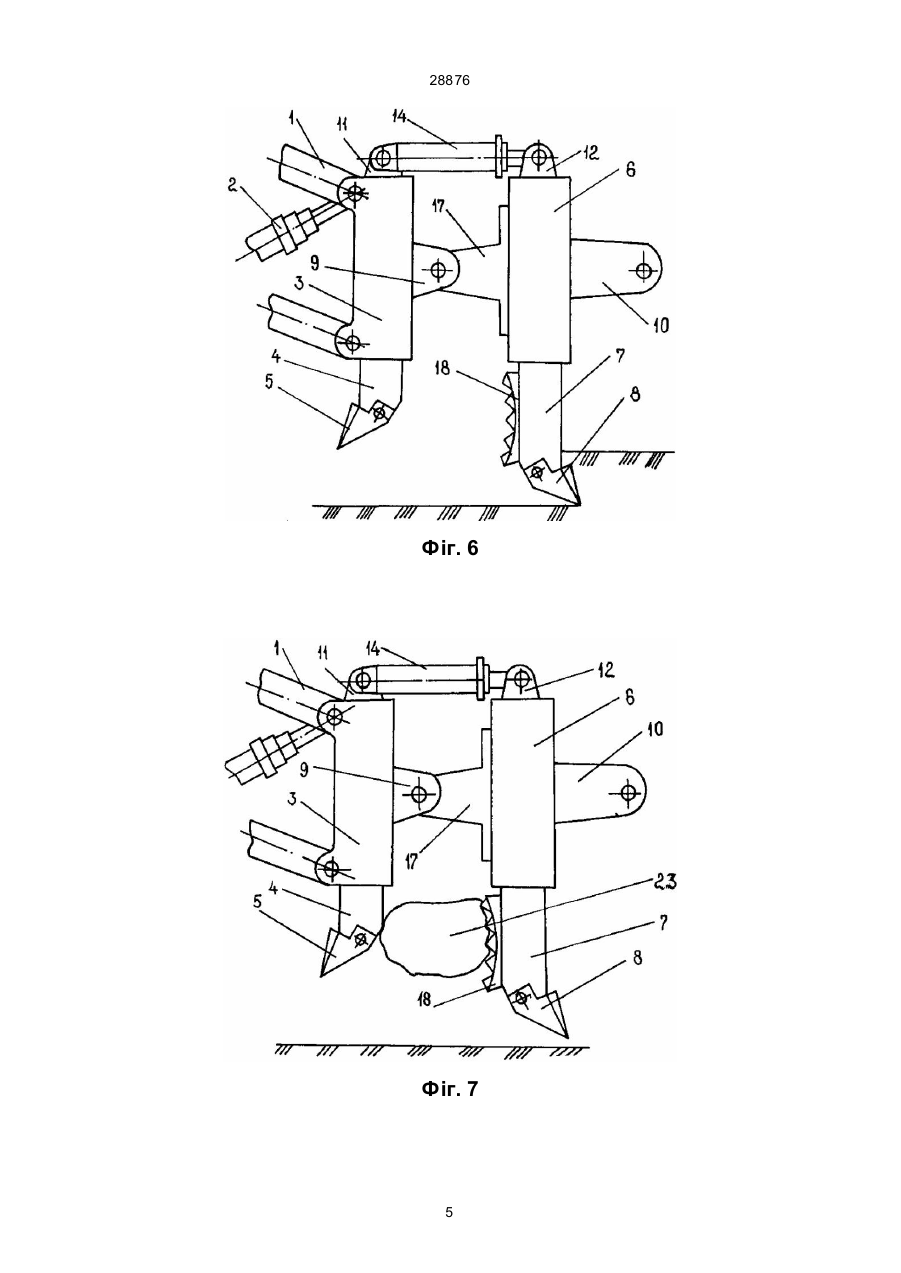

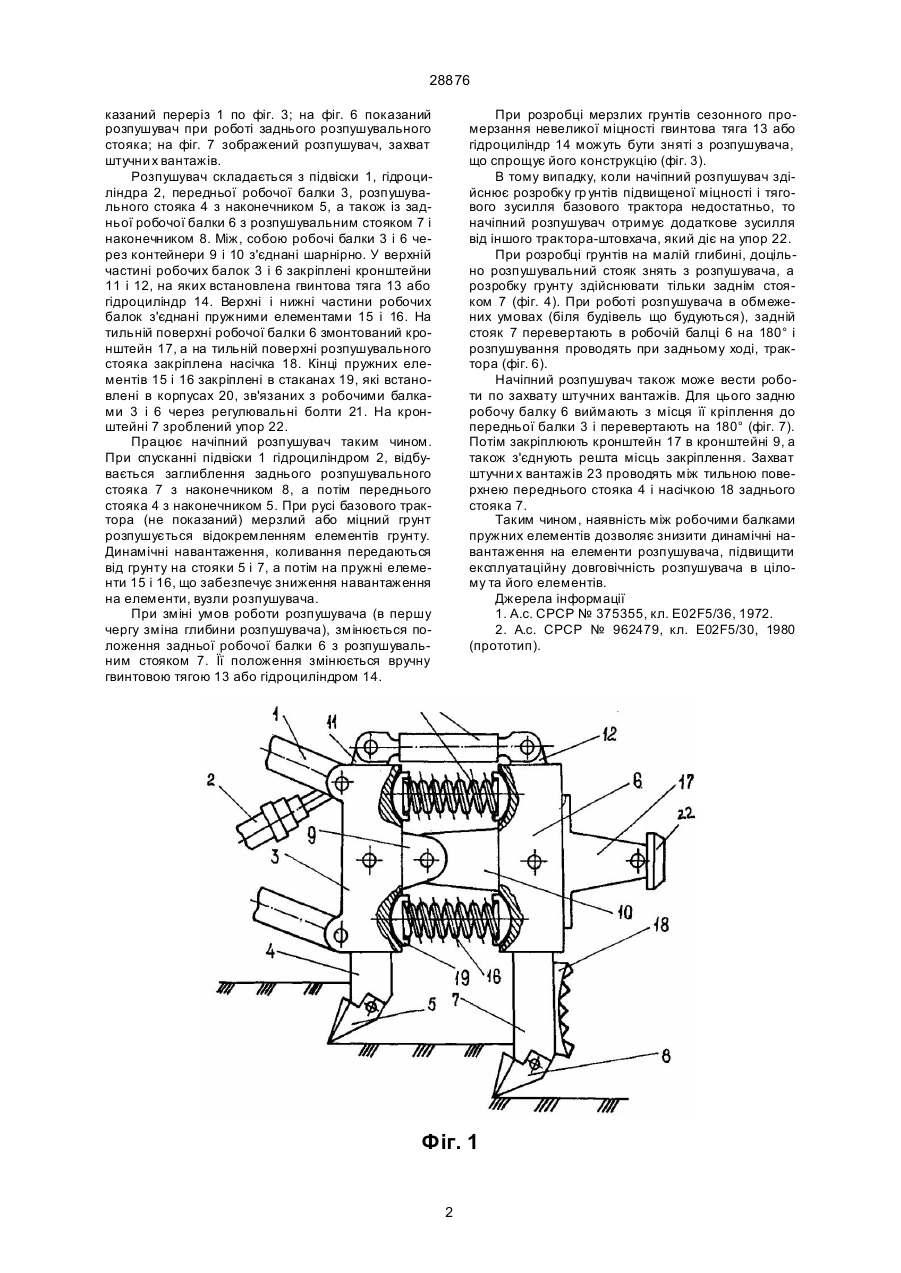

1. Начіпний розпушувач, який має підвіску, передню і задню робочі балки, шарнірно з'єднані між собою, розпушувальні стояки, привод керування задньою робочою балкою, який відрізняється тим, що верхня і нижня частини робочих балок 28876 казаний переріз 1 по фіг. 3; на фіг. 6 показаний розпушувач при роботі заднього розпушувального стояка; на фіг. 7 зображений розпушувач, захват штучни х вантажів. Розпушувач складається з підвіски 1, гідроциліндра 2, передньої робочої балки 3, розпушувального стояка 4 з наконечником 5, а також із задньої робочої балки 6 з розпушувальним стояком 7 і наконечником 8. Між, собою робочі балки 3 і 6 через контейнери 9 і 10 з'єднані шарнірно. У верхній частині робочих балок 3 і 6 закріплені кронштейни 11 і 12, на яких встановлена гвинтова тяга 13 або гідроциліндр 14. Верхні і нижні частини робочих балок з'єднані пружними елементами 15 і 16. На тильній поверхні робочої балки 6 змонтований кронштейн 17, а на тильній поверхні розпушувального стояка закріплена насічка 18. Кінці пружних елементів 15 і 16 закріплені в стаканах 19, які встановлені в корпусах 20, зв'язаних з робочими балками 3 і 6 через регулювальні болти 21. На кронштейні 7 зроблений упор 22. Працює начіпний розпушувач таким чином. При спусканні підвіски 1 гідроциліндром 2, відбувається заглиблення заднього розпушувального стояка 7 з наконечником 8, а потім переднього стояка 4 з наконечником 5. При русі базового трактора (не показаний) мерзлий або міцний грунт розпушується відокремленням елементів грунту. Динамічні навантаження, коливання передаються від грунту на стояки 5 і 7, а потім на пружні елементи 15 і 16, що забезпечує зниження навантаження на елементи, вузли розпушувача. При зміні умов роботи розпушувача (в першу чергу зміна глибини розпушувача), змінюється положення задньої робочої балки 6 з розпушувальним стояком 7. Її положення змінюється вручну гвинтовою тягою 13 або гідроциліндром 14. При розробці мерзлих грунтів сезонного промерзання невеликої міцності гвинтова тяга 13 або гідроциліндр 14 можуть бути зняті з розпушувача, що спрощує його конструкцію (фіг. 3). В тому випадку, коли начіпний розпушувач здійснює розробку гр унтів підвищеної міцності і тягового зусилля базового трактора недостатньо, то начіпний розпушувач отримує додаткове зусилля від іншого трактора-штовхача, який діє на упор 22. При розробці грунтів на малій глибині, доцільно розпушувальний стояк знять з розпушувача, а розробку грунту здійснювати тільки заднім стояком 7 (фіг. 4). При роботі розпушувача в обмежених умовах (біля будівель що будуються), задній стояк 7 перевертають в робочій балці 6 на 180° і розпушування проводять при задньому ході, трактора (фіг. 6). Начіпний розпушувач також може вести роботи по захвату штучних вантажів. Для цього задню робочу балку 6 виймають з місця її кріплення до передньої балки 3 і перевертають на 180° (фіг. 7). Потім закріплюють кронштейн 17 в кронштейні 9, а також з'єднують решта місць закріплення. Захват штучни х вантажів 23 проводять між тильною поверхнею переднього стояка 4 і насічкою 18 заднього стояка 7. Таким чином, наявність між робочими балками пружних елементів дозволяє знизити динамічні навантаження на елементи розпушувача, підвищити експлуатаційну довговічність розпушувача в цілому та його елементів. Джерела інформації 1. А.с. СРСР № 375355, кл. E02F5/36, 1972. 2. А.с. СРСР № 962479, кл. E02F5/30, 1980 (прототип). Фіг. 1 2 28876 Фіг. 2 Фіг. 3 3 28876 Фіг. 4 Фіг. 5 4 28876 Фіг. 6 Фіг. 7 5 28876 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 6
