Розпушувач-трансформер

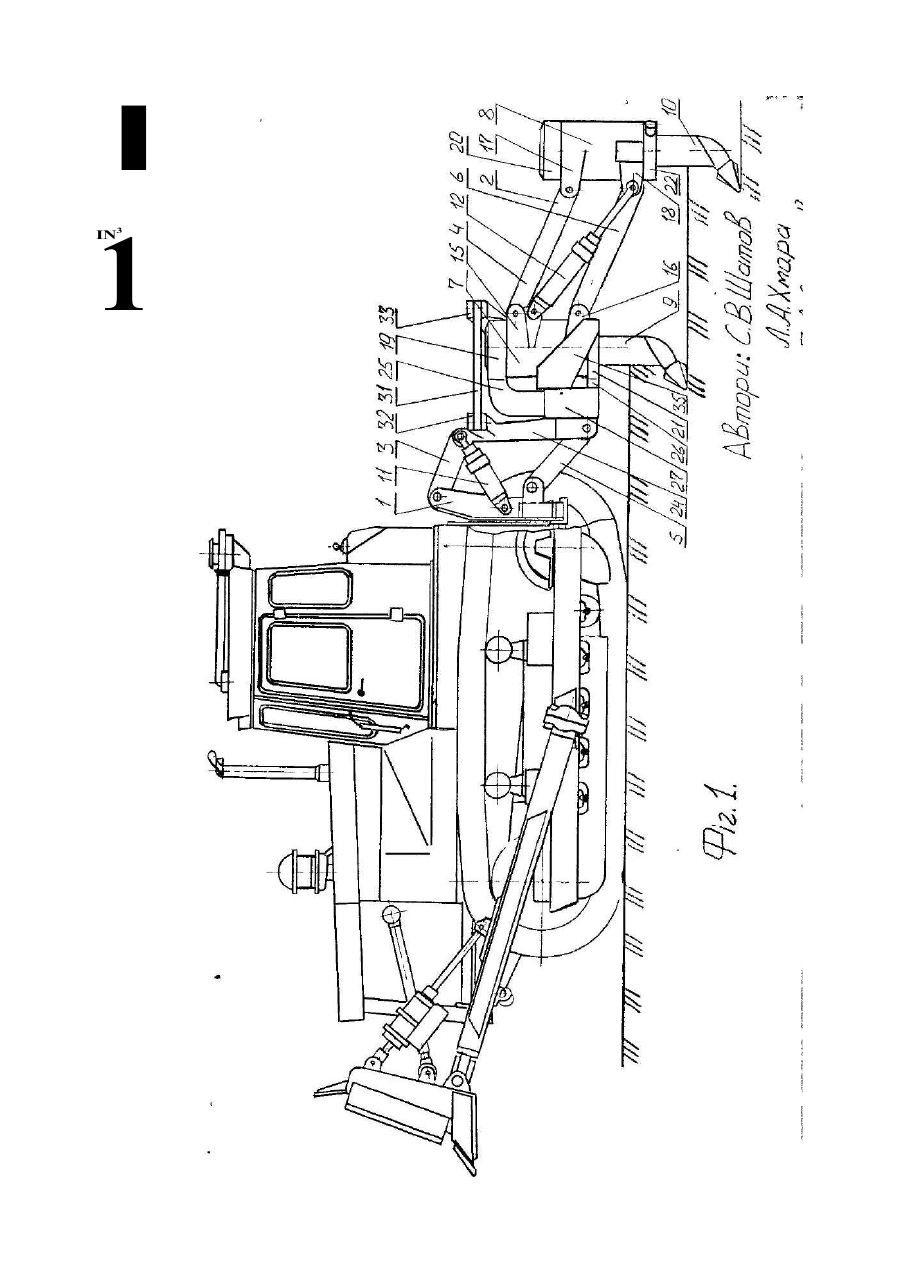

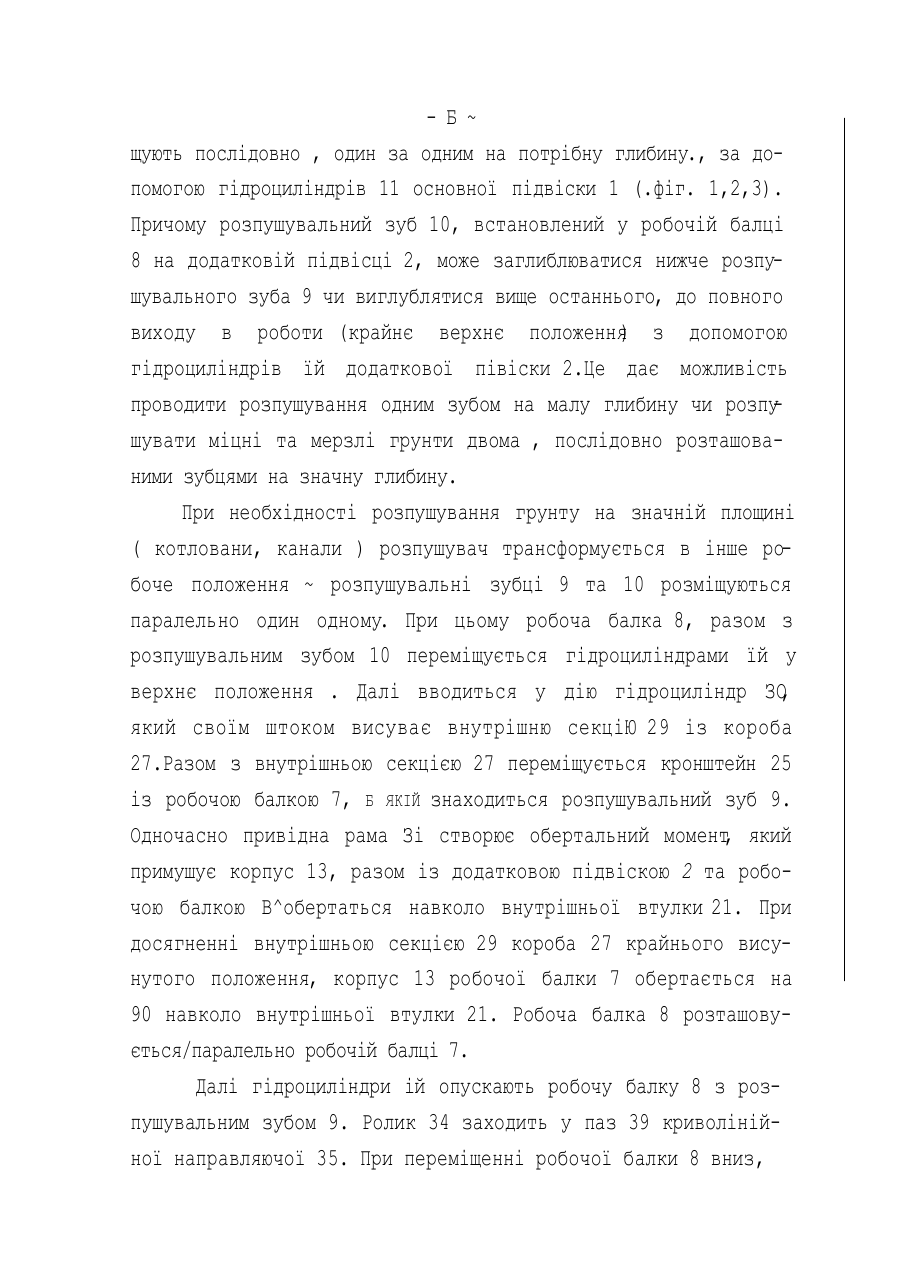

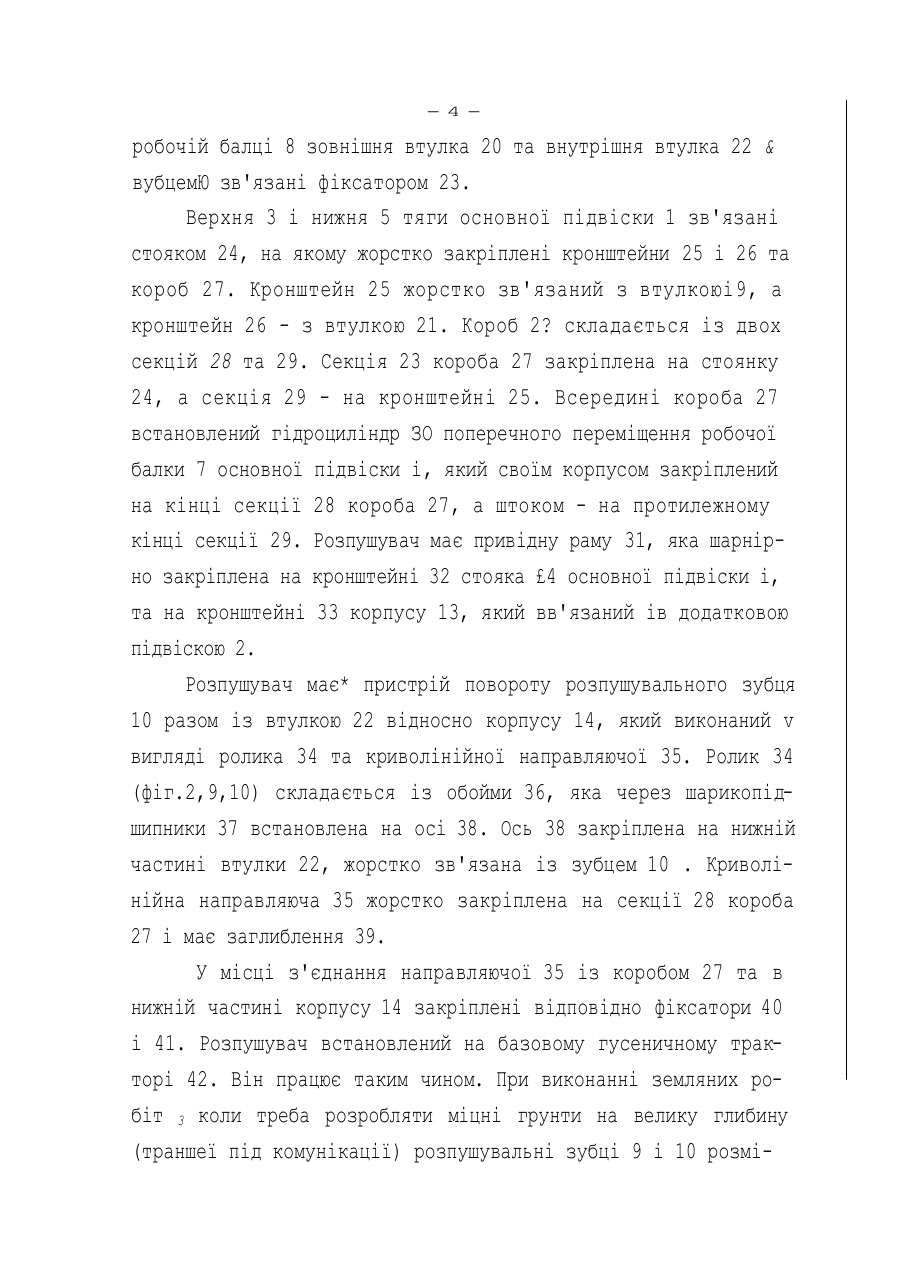

М.КЛ.Е02 F5\30 РОЗПУШУВАЧ- ТРАНОФОРМЕР Винахід стосується галузі будівництва, зокрема машин і механізмів для розпушування мерзлих та міцних грунтів. Відомий розпушувач, який має гідрокеруючу підвіску , розпушувальні зубці, які розташовані один за іншим на різному рівні, такий розпушувач забезпечує ефективну розробку міцних та мерзлих грунтів на значну глибину [ Q. Недоліком відомої конструкції розпушувача є те , що за один прохід розпушувача грунт розробляється на незначу ширину і це зменшує продуктивність розпушувача який головним , чином повинен використовуватись для розпушування грунтів по площині. Найближчим технічним рішенням є розпушувач який має , гідрокеруючу підвіску, розпушувальні аубці та гідроцилінд ри. На підвісці встановлена рама з двоплечовими важелями . Розпушувальні зубці встановлені паралельно на двоплечових важелях з можливістю поперечного переміщення один відносно іншого за допомогою гідроциліндрів. Це дозволяє при викорис танні розпушувача змінювати відстань за шириною між -зубцями в залежності від міцності грунтів^ • Суттєвим недоліком такої конструкції розпушувача є не обхідність використання базових тракторів великої потужності для одночасної взаємодії кількох розпушувальних зубців з грунтом. Це призводить до зростання енергоємності процесу розробки міцних та мерзлих грунтів. Крім того, при необхідності розробки грунтів на значну глибинну, необхідно знімати крайні зубці, а це призводить до простою розпушувача та зни -2жує продуктивність робіт. Відомі розпушувачі вузькоспеціалізовані: вони або розробляють грунт на глибину, або розпушують його на площині. Для того, щоб вони виконували ці технологічні операції їх потрібно переобладнувати а для цього , необхідний значний проміжок часу. В основу винаходу поставлене завдання удосконалення розпушувача, в якому за рахунок особливостей підвісок., їх зв'язку та елементів розпушувача, досягається адаптація розпушувача до змін умов його роботи. За рахунок цього підвищується ефективність роботи розпушувача. Поставлене завдання вирішується тим,що в розпушувачі , який складається з основної та додаткової пдрокеруючих підвісок з робочими балками, одна з яких має можливість переміщення відносно основної підвіски,розпушувальних зубців та гідроциліндрів, відповідно до винаходу,розпушувач має- приводну раму, яка шарнірно з'єднує основну та додаткову під віски, при цьому привод рами здійснюється від гідроциліндра поперечного переміщення основної робочої балки,а розпушу вальний зубець v додатковій робочій балці має можливість повороту за допомогою пристрою, виконаного У ВИГЛЯДІ ролика, зв'язаного з розпушувальним зуоцем та криволінійної направляючої на основній підвісці. В запропонованій конструкції розпушувача основна і додаткова підвіски з'язані приводною рамою. За рахунок цього розпушувач може змінювати, трансформувати положення розпушувальних зубців в залежності від умов роботи.Якщо треба виконувати розпушування грунтів з максимальною глибиною (виконання вузьких траншей під комунікації),то зубці розміщуються один за одним на різних рівнях.Якщо умови роботи потребують -зрозпушування грунтів на значній площині (виконання котлаванів,каналів),то розпушувач трансформують шляхом розміщення зубців паралельно один одному.Це дозволяє розпушувачу адаптуватися до змін умов роботи за короткий відрізок часу без затрат ручної праці машиніста-розпушувача (всі операції для його трансформування виконуються гідрофіковано}. Це дозволяє підвищити ефективність роботи розпушувача. Суть винаходу пояснюється кресленнями. На фіг.1 показаний загальний вид розпушувача-трансформера на базовому тракторі; на фіг.2 показане розпушувальне обладнання при розташуванні зубців один за іншим на фіг. З теж саме,вид ; зверху; на фіг.4 вид зверху, коли зубці розташовані паралельно; на фіг. Ь, б показаний поперечний переріз грунту , розробленого відповідно послідовно і паралельно розміщеними зубцями; на фіг, 7 показана конструкція робочої балки додаткової підвіски ;на фіг. 8 переріз А-А по фіг. 7; на фіг. 9 показаний фрагмент робочої балки додаткової підвіски з роликом та криволінійної направляючої; на фіг. 10 показана конструкція ролика. Розпушувач складається із основної 1 і додаткової 2 підвісок, які мають відповідно верхні 3,4 та нижні 5,6 тяги, робочі балки 7 і 8 з розпушувальними зубцями 9 і 10, а також гідроциліндри керування її і 12. Верхня 4 і нижня б тяги з'єднують робочі балки 7 і 8, які виконані у вигляді тіл обертання і складаються (фіг. 2,7,8 ) з корпусів 13 і 14 з кронштейнами 15,16 і 17,18, зовнішніх 19 і 20 та внутрішніх 21 і 22 втулок. У внутрішніх втулках 21 і 22 жорстко закріплені розпушувально, зубці 9 і 10, до того ж втулки 21, 22 виконані з можливістю повороту відносно корпусів 13 і 14. В -4 робочій балці 8 зовнішня втулка 20 та внутрішня втулка 22 & вубцемЮ зв'язані фіксатором 23. Верхня 3 і нижня 5 тяги основної підвіски 1 зв'язані стояком 24, на якому жорстко закріплені кронштейни 25 і 26 та короб 27. Кронштейн 25 жорстко зв'язаний з втулкоюі9, а кронштейн 26 - з втулкою 21. Короб 2? складається із двох секцій 28 та 29. Секція 23 короба 27 закріплена на стоянку 24, а секція 29 - на кронштейні 25. Всередині короба 27 встановлений гідроциліндр ЗО поперечного переміщення робочої балки 7 основної підвіски і, який своїм корпусом закріплений на кінці секції 28 короба 27, а штоком - на протилежному кінці секції 29. Розпушувач має привідну раму 31, яка шарнірно закріплена на кронштейні 32 стояка £4 основної підвіски і, та на кронштейні 33 корпусу 13, який вв'язаний ів додатковою підвіскою 2. Розпушувач має* пристрій повороту розпушувального зубця 10 разом із втулкою 22 відносно корпусу 14, який виконаний v вигляді ролика 34 та криволінійної направляючої 35. Ролик 34 (фіг.2,9,10) складається із обойми 36, яка через шарикопідшипники 37 встановлена на осі 38. Ось 38 закріплена на нижній частині втулки 22, жорстко зв'язана із зубцем 10 . Криволінійна направляюча 35 жорстко закріплена на секції 28 короба 27 і має заглиблення 39. У місці з'єднання направляючої 35 із коробом 27 та в нижній частині корпусу 14 закріплені відповідно фіксатори 40 і 41. Розпушувач встановлений на базовому гусеничному тракторі 42. Він працює таким чином. При виконанні земляних робіт 3 коли треба розробляти міцні грунти на велику глибину (траншеї під комунікації) розпушувальні зубці 9 і 10 розмі -Б~ щують послідовно , один за одним на потрібну глибину., за допомогою гідроциліндрів 11 основної підвіски 1 (.фіг. 1,2,3). Причому розпушувальний зуб 10, встановлений у робочій балці 8 на додатковій підвісці 2, може заглиблюватися нижче розпушувального зуба 9 чи виглублятися вище останнього, до повного виходу в роботи (крайнє верхнє положення з допомогою ) гідроциліндрів їй додаткової півіски 2.Це дає можливість проводити розпушування одним зубом на малу глибину чи розпу шувати міцні та мерзлі грунти двома , послідовно розташованими зубцями на значну глибину. При необхідності розпушування грунту на значній площині ( котловани, канали ) розпушувач трансформується в інше робоче положення ~ розпушувальні зубці 9 та 10 розміщуються паралельно один одному. При цьому робоча балка 8, разом з розпушувальним зубом 10 переміщується гідроциліндрами їй у верхнє положення . Далі вводиться у дію гідроциліндр ЗО , який своїм штоком висуває внутрішню секціЮ 29 із короба 27.Разом з внутрішньою секцією 27 переміщується кронштейн 25 із робочою балкою 7, Б ЯКІЙ знаходиться розпушувальний зуб 9. Одночасно привідна рама Зі створює обертальний момент який , примушує корпус 13, разом із додатковою підвіскою 2 та робочою балкою В^обертаться навколо внутрішньої втулки 21. При досягненні внутрішньою секцією 29 короба 27 крайнього висунутого положення, корпус 13 робочої балки 7 обертається на 90 навколо внутрішньої втулки 21. Робоча балка 8 розташовується/паралельно робочій балці 7. Далі гідроциліндри ій опускають робочу балку 8 з розпушувальним зубом 9. Ролик 34 заходить у паз 39 криволінійної направляючої 35. При переміщенні робочої балки 8 вниз, оазом із Г'Сзп'^Г'/вальнпм ЗУООМ yj. обмотаться відносно K'TTIV. _ л. І-'іхЧ..' Б-Л^^ИМИ ЗУ^*1 ~t.r.y ! ^ Тг 10 ЗЧ"-*Чі'~5 _ __ _ ^ „ r - _ - _ ________ P O7TWQvi l,*urir., j %; ГІ^Ч"' ! -0_ ні. ровиуііК^Бзльні зуби! 9 і Ю треба розташувати один за одним трансформація розпушувача проходить у зворотній поолідсвкос ті. I 1 IN3 8 озпушуьач 2S /д д тори: мара У. А. Соко/юВ 70, Марченко ^ Штори; Co^if/amoD ЛМ Хмара Фіг. 6. гЬзпушубач 17 7. : СВШатоё ААХмпра 10. Марченко Розпишиоа ч-трансдуормер : СВ.ШатоЗ /І/І Хмара 72. ЇМ. СОКОУІОВ
