Пристрій для визначення часу проникання агресивних рідин крізь спеціальні матеріали
Номер патенту: 54722
Опубліковано: 25.11.2010
Автори: Шаповалов Віктор Іванович, Мичко Анатолій Андрійович, Гарницький Володимир Іванович, Дейнека Інеса Григорівна
Формула / Реферат
Пристрій для визначення часу проникання агресивних рідин крізь спеціальні матеріали, що містить ємність для агресивної рідини, клапан з електромагнітним керуванням, верхній та нижній електроди, вимірювач часу, блок керування, який відрізняється тим, що ємність для агресивної рідини охоплено сорочкою, оснащеною штуцерами для підведення і відведення теплоносія, при цьому у ємності розташовано внутрішню перегородку, центральна частина якої оснащена дозуючим електромагнітним клапаном для подачі нагрітої агресивної рідини, а також електроконтактний термометр і реле часу, які з'єднані з джерелом живлення, розташованим в блоці керування.
Текст

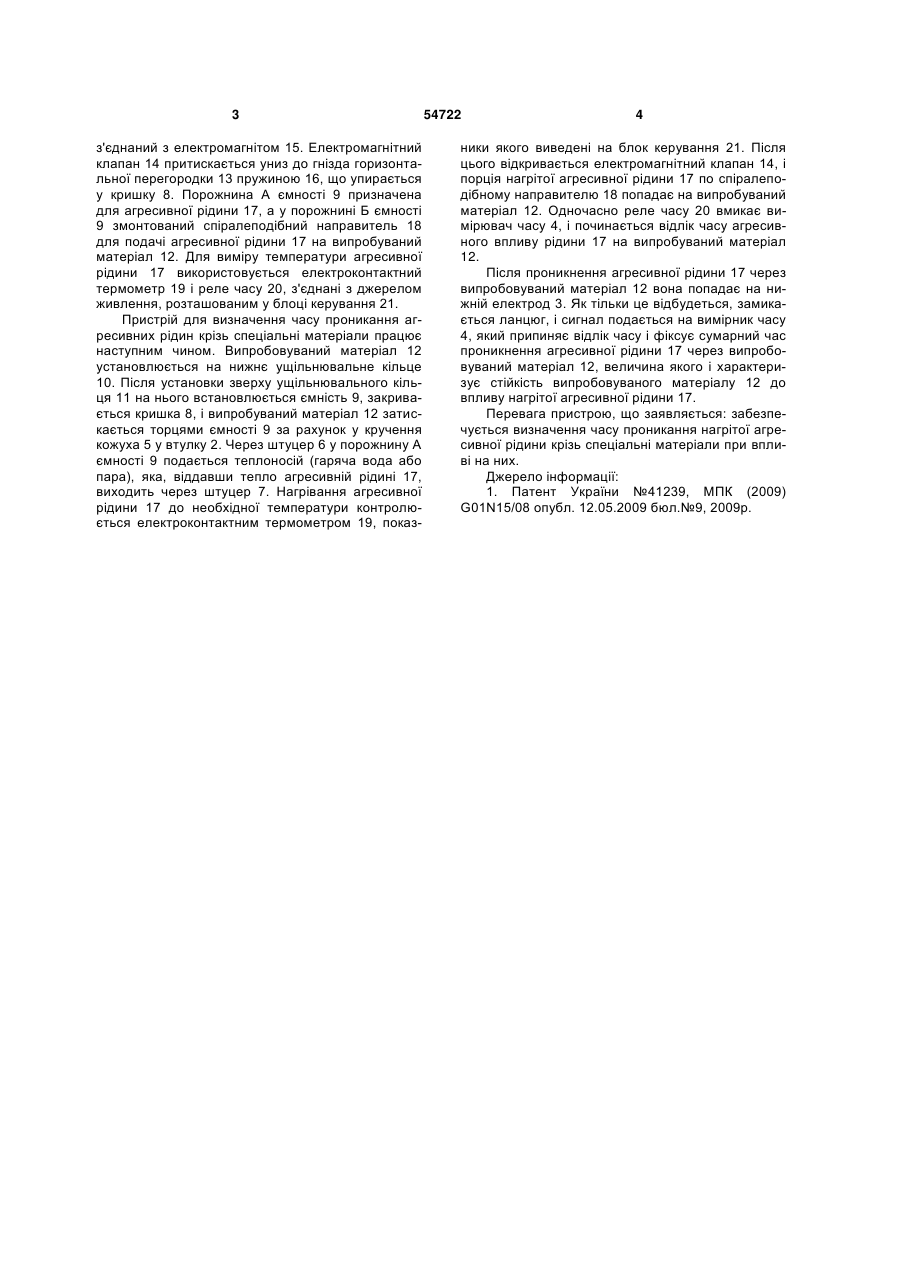

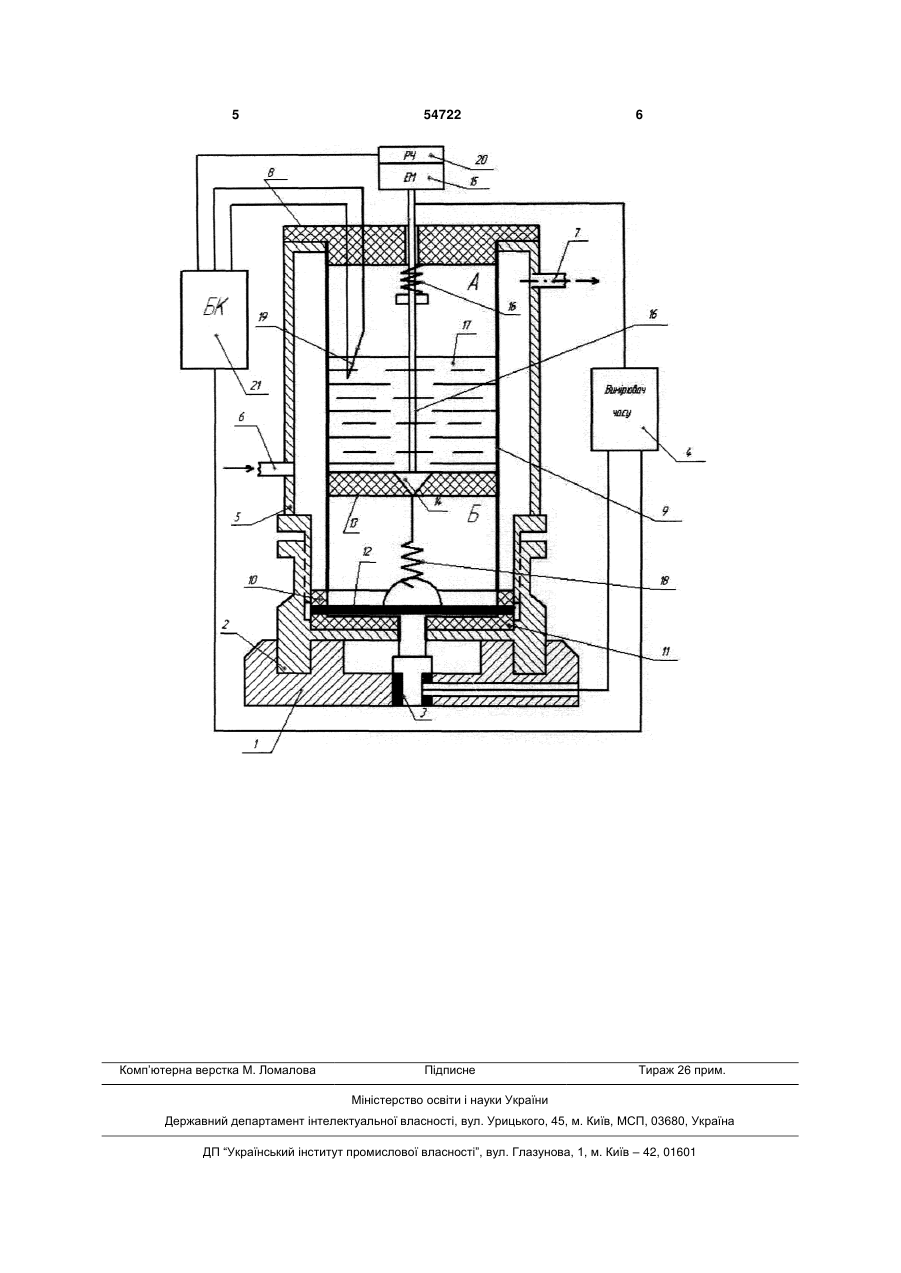

Пристрій для визначення часу проникання агресивних рідин крізь спеціальні матеріали, що містить ємність для агресивної рідини, клапан з 3 з'єднаний з електромагнітом 15. Електромагнітний клапан 14 притискається униз до гнізда горизонтальної перегородки 13 пружиною 16, що упирається у кришку 8. Порожнина А ємності 9 призначена для агресивної рідини 17, а у порожнині Б ємності 9 змонтований спіралеподібний направитель 18 для подачі агресивної рідини 17 на випробуваний матеріал 12. Для виміру температури агресивної рідини 17 використовується електроконтактний термометр 19 і реле часу 20, з'єднані з джерелом живлення, розташованим у блоці керування 21. Пристрій для визначення часу проникання агресивних рідин крізь спеціальні матеріали працює наступним чином. Випробовуваний матеріал 12 установлюється на нижнє ущільнювальне кільце 10. Після установки зверху ущільнювального кільця 11 на нього встановлюється ємність 9, закривається кришка 8, і випробуваний матеріал 12 затискається торцями ємності 9 за рахунок у кручення кожуха 5 у втулку 2. Через штуцер 6 у порожнину А ємності 9 подається теплоносій (гаряча вода або пара), яка, віддавши тепло агресивній рідині 17, виходить через штуцер 7. Нагрівання агресивної рідини 17 до необхідної температури контролюється електроконтактним термометром 19, показ 54722 4 ники якого виведені на блок керування 21. Після цього відкривається електромагнітний клапан 14, і порція нагрітої агресивної рідини 17 по спіралеподібному направителю 18 попадає на випробуваний матеріал 12. Одночасно реле часу 20 вмикає вимірювач часу 4, і починається відлік часу агресивного впливу рідини 17 на випробуваний матеріал 12. Після проникнення агресивної рідини 17 через випробовуваний матеріал 12 вона попадає на нижній електрод 3. Як тільки це відбудеться, замикається ланцюг, і сигнал подається на вимірник часу 4, який припиняє відлік часу і фіксує сумарний час проникнення агресивної рідини 17 через випробовуваний матеріал 12, величина якого і характеризує стійкість випробовуваного матеріалу 12 до впливу нагрітої агресивної рідини 17. Перевага пристрою, що заявляється: забезпечується визначення часу проникання нагрітої агресивної рідини крізь спеціальні матеріали при впливі на них. Джерело інформації: 1. Патент України №41239, МПК (2009) G01N15/08 опубл. 12.05.2009 бюл.№9, 2009р. 5 Комп’ютерна верстка М. Ломалова 54722 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for determination of time of penetration of aggressive liquids through special materials
Автори англійськоюDeineka Inessa Hryhorivna, Mychko Anatolii Andriiovych, Shapovalov Viktor Ivanovych, Harnytskyi Volodymyr Ivanovych
Назва патенту російськоюУстройство для определения времени проникания агрессивных жидкостей через специальные материалы
Автори російськоюДейнека Инесса Григорьевна, Мичко Анатолий Андреевич, Шаповалов Виктор Иванович, Гарницкий Владимир Иванович
МПК / Мітки
МПК: G01N 33/36
Мітки: проникання, пристрій, матеріали, агресивних, рідин, крізь, визначення, часу, спеціальні
