Прес-форма для лиття під тиском виробів з піднутренням

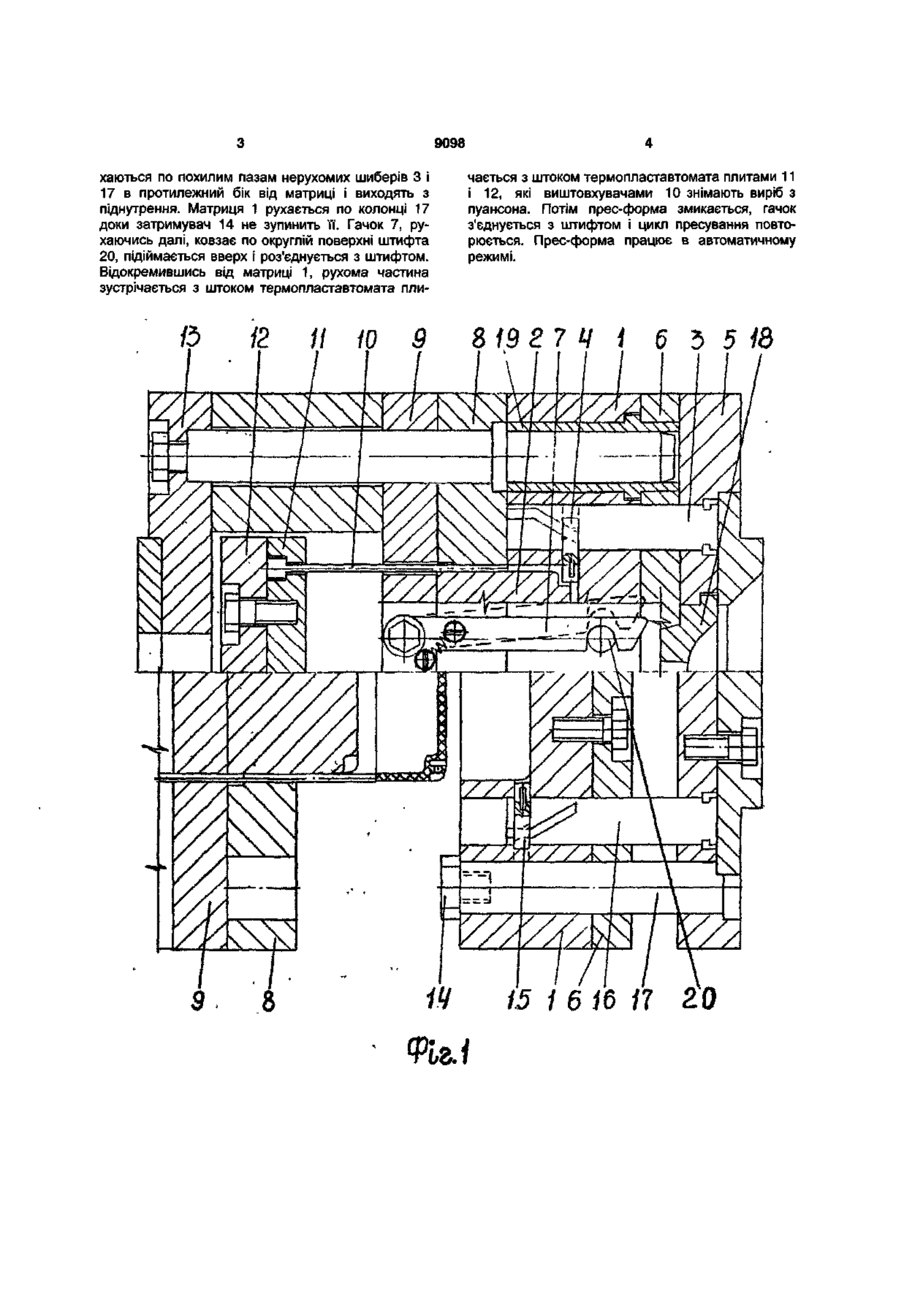

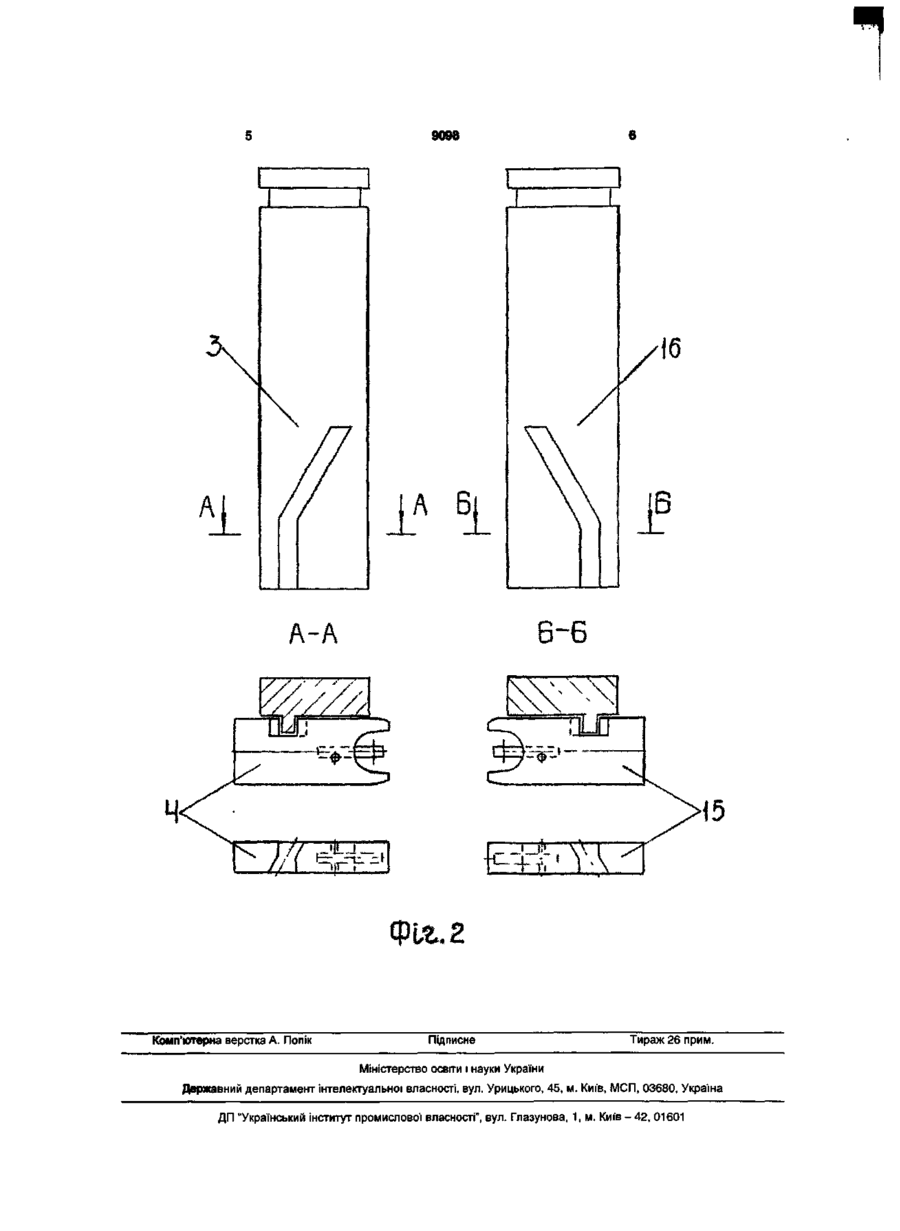

1. Прес-форма для виготовлення полімерних виробів з пластмас з піднутренням, що має рухому і нерухому частини, плити кріплення, матрицю, пуансон, плити виштовхування, яка відрізняється тим, що механізм виводу з піднутрення складається з механічної пари шибера і повзунка. 2. Прес-форма за п. 1, яка відрізняється тим, що повзунок має паз під певним кутом, а шибер - виступ під аналогічним кутом для взаємодії з повзунком. 3. Прес-форма за п. 1, яка відрізняється тим, що шибер закріплений в нерухомій частині пресформи, а повзунок розташований в обмежено рухомій матриці. Корисна модель відноситься до переробки пластмас методом лиття під тиском полімерних виробів. Мета розширення технологічних можливостей прес-форми і підвищення якості виробів. Суть корисної моделі полягає в формуванні отворів і піднутрень в важкодоступних місцях пресформи. Прототипом вибрана прес-форма за авт. свід. №1435466 А1В29С45/26. Прототип містить нерухому плиту з шибером для переміщення повзуна, плити матриці і пуансона, повзун з формуючим стержнем, замок зв'язку плит матриці та пуансона, виконаний в вигляді зв'язаного з повзуном Г-подібного захоплювача. На рухомій плиті пуансона розміщений ролик, який з Г-подібним захоплювачем утримує матрицю і пуансон від роз'єднання, доки повзун під дією шибера, не виведе формуючий стержень з матриці. Недоліком цієї прес-форми є складність і трудомісткість системи виводу стержня, формуючого отвір, з піднутрення. В цій системі задіяні шибер з клином, повзун, Г-подібний захоплювач та ролик. При застосуванні запропонованого технічного рішення, витягнення стержня з піднутрення можемо здійснити простіше за допомогою механічної пари шибера з повзуном і підпружиненого гачка. Технічний результат, що може бути отриманий при здійсненні корисної моделі, яка заявляється, полягає в застосуванні механізму виводу формуючих стержнів з піднутрення за допомогою шибера і повзуна. На фіг.1 показана прес-форма в зімкненому і розімкненому стані та взаємодії шиберів і повзуна; на фіг.2 показані верхні і нижні механічні пари шиберів і повзуна та їх з'єднання. Прес-форма складається з рухомої і нерухомої частини. Нерухома частина містить в собі плиту кріплення 5, литнікову втулку 18, шибер верхній З, шибер нижній 16, колонку 17 з затримувачем 14. Рухома частина складається з обмежено рухомої матриці 1, плити 6, направляючої втулки 19, повзуна верхнього 4, повзуна нижнього 15, штифта 20 для взаємодії з підпружиненим гачком 7, пуансона 2, плити пуансона 8, опорної плити 9, виштовхувачів 10, плит виштовхування 11 і 12, гачка 7 та плити кріплення 13. Прес-форма працює таким способом. Після заповнення формуючої порожнини через литнікову втулку 18 полімерним матеріалом і заданої витримки, прес-форма розмикається. Матриця 1 з плитою 6, разом з рухомою частиною, відокремлюються від нерухомої плити 5 завдяки з'єднанню підпружиненого гачка 7 з штифтом 20. 8 цей час повзун верхній 4 і повзун нижній 15 ру 00 О) о О) 9098 хаються по похилим пазам нерухомих шиберів 3 і 17 в протилежний бік від матриці і виходять з піднутрення. Матриця 1 рухається по колонці 17 доки затримувач 14 не зупинить її. Гачок 7, рухаючись далі, ковзає по округлій поверхні штифта 20, підіймається вверх і роз'єднується з штифтом. Відокремившись від матриці 1, рухома частина зустрічається з штоком термопластавтомата пли 15 чається з штоком термопластавтомата плитами 11 і 12, які виштовхувачами 10 знімають виріб з пуансона. Потім прес-форма змикається, гачок з'єднується з штифтом і цикл пресування повторюється. Прес-форма працює в автоматичному режимі. 12 11 10 9 8 14 І5 1 6 16 17 20 щ 9098 I А Б 1 А-А // '/л UkП і"* ~' f •' '' і і '( Фіг, 2 Комп'ютерна верстка А. Попік Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
