Черв’ячний екструдер

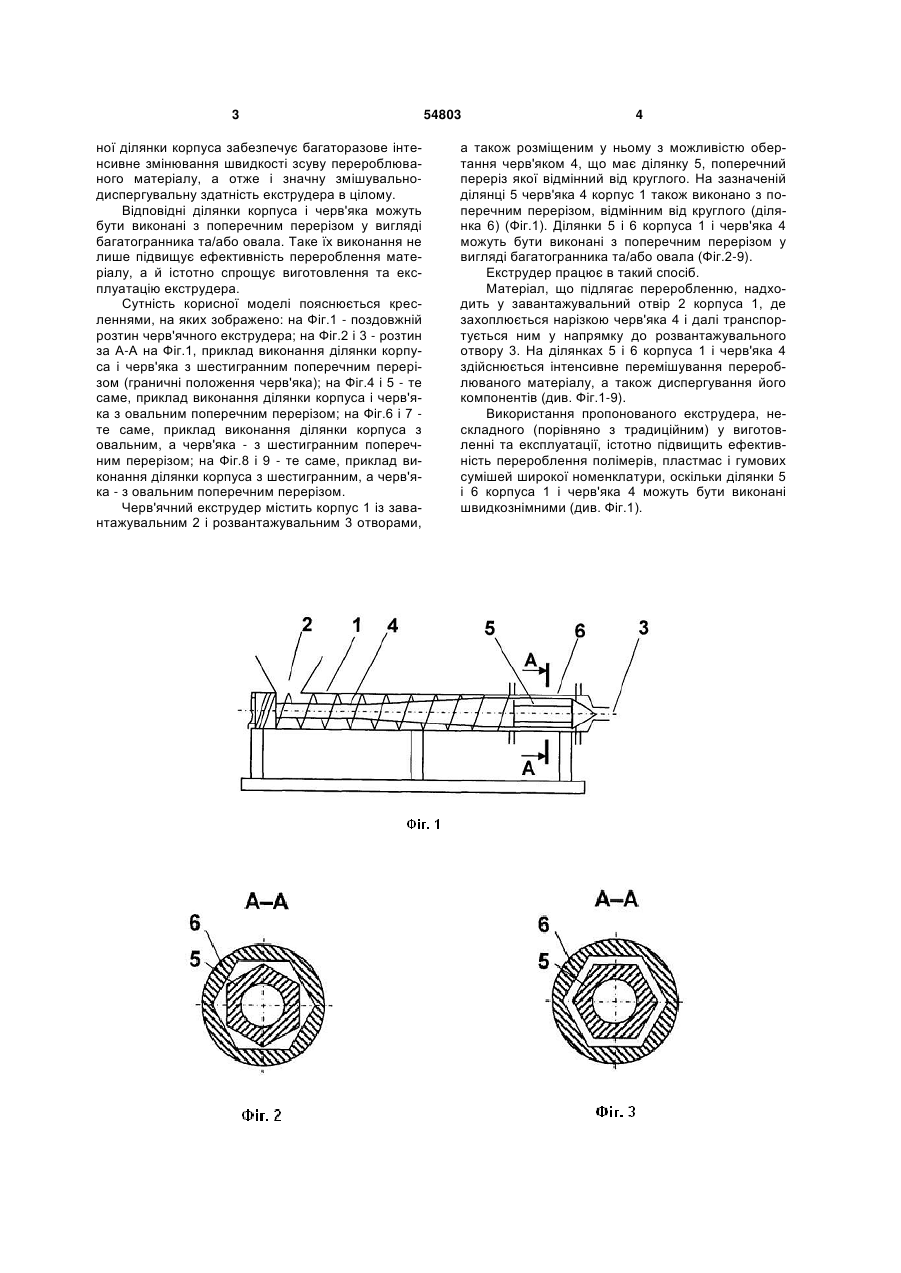

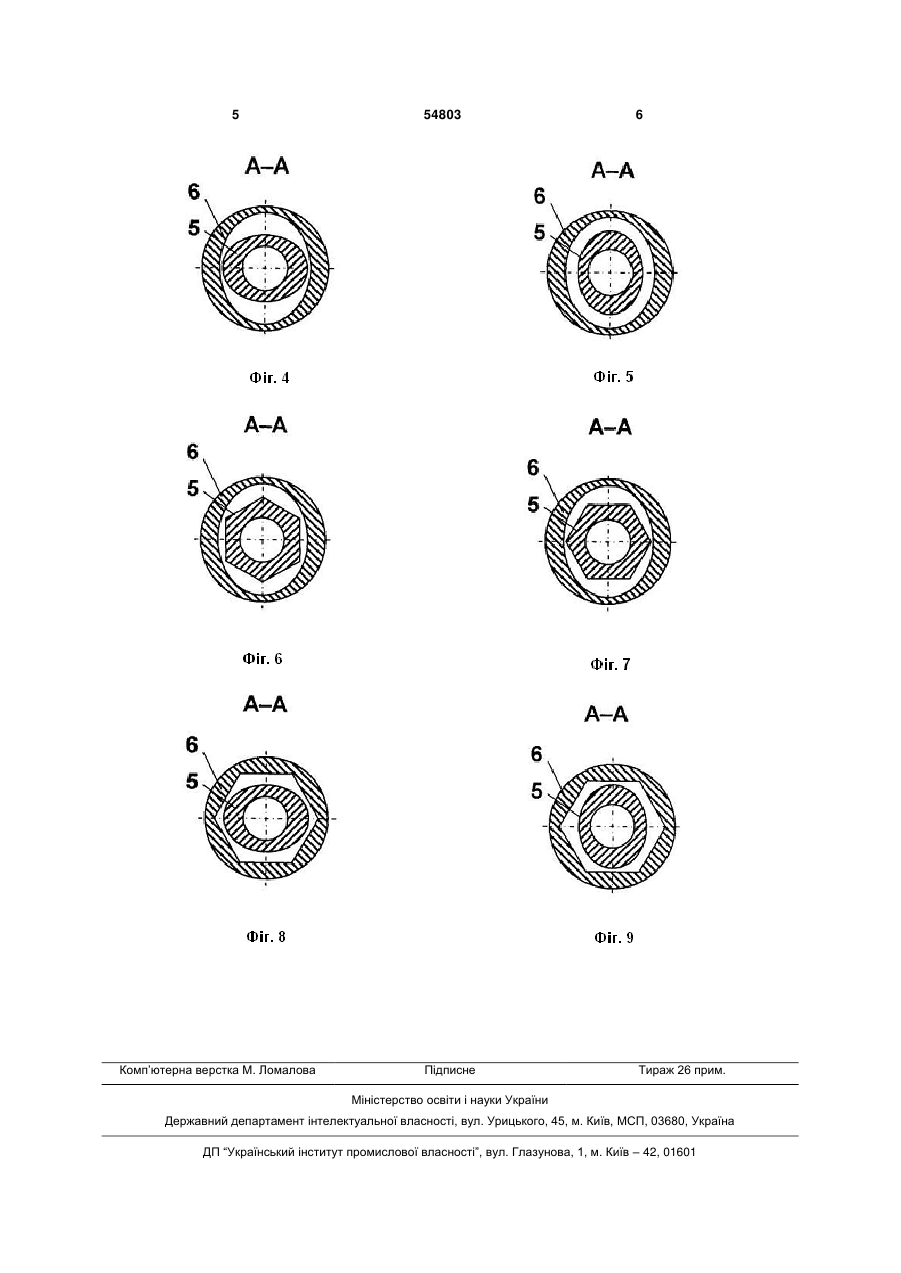

1. Черв'ячний екструдер, що містить корпус із завантажувальним і розвантажувальним отвора 3 ної ділянки корпуса забезпечує багаторазове інтенсивне змінювання швидкості зсуву перероблюваного матеріалу, а отже і значну змішувальнодиспергувальну здатність екструдера в цілому. Відповідні ділянки корпуса і черв'яка можуть бути виконані з поперечним перерізом у вигляді багатогранника та/або овала. Таке їх виконання не лише підвищує ефективність перероблення матеріалу, а й істотно спрощує виготовлення та експлуатацію екструдера. Сутність корисної моделі пояснюється кресленнями, на яких зображено: на Фіг.1 - поздовжній розтин черв'ячного екструдера; на Фіг.2 і 3 - розтин за А-А на Фіг.1, приклад виконання ділянки корпуса і черв'яка з шестигранним поперечним перерізом (граничні положення черв'яка); на Фіг.4 і 5 - те саме, приклад виконання ділянки корпуса і черв'яка з овальним поперечним перерізом; на Фіг.6 і 7 те саме, приклад виконання ділянки корпуса з овальним, а черв'яка - з шестигранним поперечним перерізом; на Фіг.8 і 9 - те саме, приклад виконання ділянки корпуса з шестигранним, а черв'яка - з овальним поперечним перерізом. Черв'ячний екструдер містить корпус 1 із завантажувальним 2 і розвантажувальним 3 отворами, 54803 4 а також розміщеним у ньому з можливістю обертання черв'яком 4, що має ділянку 5, поперечний переріз якої відмінний від круглого. На зазначеній ділянці 5 черв'яка 4 корпус 1 також виконано з поперечним перерізом, відмінним від круглого (ділянка 6) (Фіг.1). Ділянки 5 і 6 корпуса 1 і черв'яка 4 можуть бути виконані з поперечним перерізом у вигляді багатогранника та/або овала (Фіг.2-9). Екструдер працює в такий спосіб. Матеріал, що підлягає переробленню, надходить у завантажувальний отвір 2 корпуса 1, де захоплюється нарізкою черв'яка 4 і далі транспортується ним у напрямку до розвантажувального отвору 3. На ділянках 5 і 6 корпуса 1 і черв'яка 4 здійснюється інтенсивне перемішування перероблюваного матеріалу, а також диспергування його компонентів (див. Фіг.1-9). Використання пропонованого екструдера, нескладного (порівняно з традиційним) у виготовленні та експлуатації, істотно підвищить ефективність перероблення полімерів, пластмас і гумових сумішей широкої номенклатури, оскільки ділянки 5 і 6 корпуса 1 і черв'яка 4 можуть бути виконані швидкознімними (див. Фіг.1). 5 Комп’ютерна верстка М. Ломалова 54803 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
