Одночерв’ячний екструдер

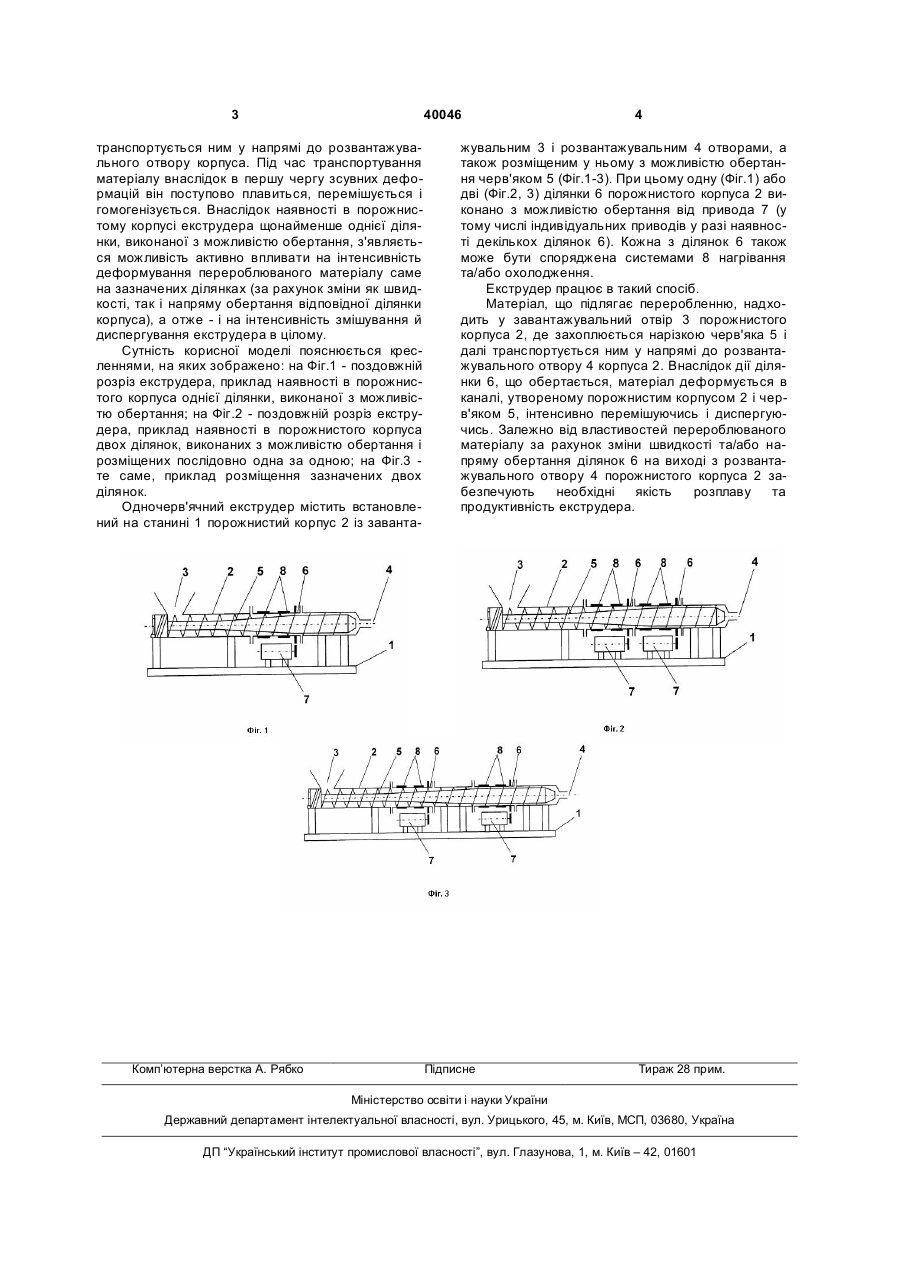

1. Одночерв'ячний екструдер, що містить порожнистий корпус із щонайменше одним завантажувальним і розвантажувальним отворами, а також розміщеним у ньому з можливістю обертання 3 40046 транспортується ним у напрямі до розвантажувального отвору корпуса. Під час транспортування матеріалу внаслідок в першу чергу зсувних деформацій він поступово плавиться, перемішується і гомогенізується. Внаслідок наявності в порожнистому корпусі екструдера щонайменше однієї ділянки, виконаної з можливістю обертання, з'являється можливість активно впливати на інтенсивність деформування перероблюваного матеріалу саме на зазначених ділянках (за рахунок зміни як швидкості, так і напряму обертання відповідної ділянки корпуса), а отже - і на інтенсивність змішування й диспергування екструдера в цілому. Сутність корисної моделі пояснюється кресленнями, на яких зображено: на Фіг.1 - поздовжній розріз екструдера, приклад наявності в порожнистого корпуса однієї ділянки, виконаної з можливістю обертання; на Фіг.2 - поздовжній розріз екструдера, приклад наявності в порожнистого корпуса двох ділянок, виконаних з можливістю обертання і розміщених послідовно одна за одною; на Фіг.3 те саме, приклад розміщення зазначених двох ділянок. Одночерв'ячний екструдер містить встановлений на станині 1 порожнистий корпус 2 із заванта Комп’ютерна верстка А. Рябко 4 жувальним 3 і розвантажувальним 4 отворами, а також розміщеним у ньому з можливістю обертання черв'яком 5 (Фіг.1-3). При цьому одну (Фіг.1) або дві (Фіг.2, 3) ділянки 6 порожнистого корпуса 2 виконано з можливістю обертання від привода 7 (у тому числі індивідуальних приводів у разі наявності декількох ділянок 6). Кожна з ділянок 6 також може бути споряджена системами 8 нагрівання та/або охолодження. Екструдер працює в такий спосіб. Матеріал, що підлягає переробленню, надходить у завантажувальний отвір 3 порожнистого корпуса 2, де захоплюється нарізкою черв'яка 5 і далі транспортується ним у напрямі до розвантажувального отвору 4 корпуса 2. Внаслідок дії ділянки 6, що обертається, матеріал деформується в каналі, утвореному порожнистим корпусом 2 і черв'яком 5, інтенсивно перемішуючись і диспергуючись. Залежно від властивостей перероблюваного матеріалу за рахунок зміни швидкості та/або напряму обертання ділянок 6 на виході з розвантажувального отвору 4 порожнистого корпуса 2 забезпечують необхідні якість розплаву та продуктивність екструдера. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
