Одночерв’ячний екструдер

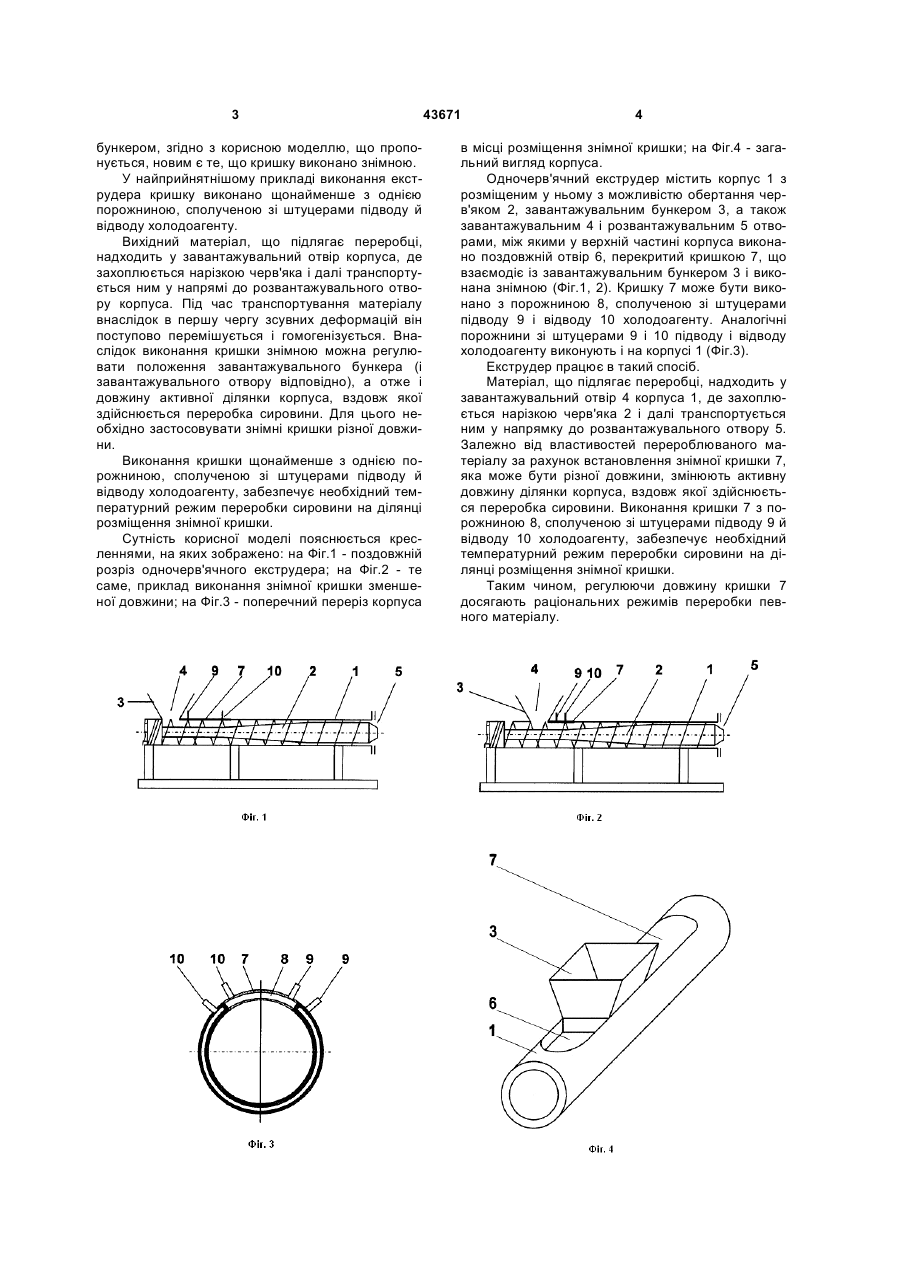

1. Одночерв'ячний екструдер, що містить корпус з розміщеним у ньому з можливістю обертання 3 бункером, згідно з корисною моделлю, що пропонується, новим є те, що кришку виконано знімною. У найприйнятнішому прикладі виконання екструдера кришку виконано щонайменше з однією порожниною, сполученою зі штуцерами підводу й відводу холодоагенту. Вихідний матеріал, що підлягає переробці, надходить у завантажувальний отвір корпуса, де захоплюється нарізкою черв'яка і далі транспортується ним у напрямі до розвантажувального отвору корпуса. Під час транспортування матеріалу внаслідок в першу чергу зсувних деформацій він поступово перемішується і гомогенізується. Внаслідок виконання кришки знімною можна регулювати положення завантажувального бункера (і завантажувального отвору відповідно), а отже і довжину активної ділянки корпуса, вздовж якої здійснюється переробка сировини. Для цього необхідно застосовувати знімні кришки різної довжини. Виконання кришки щонайменше з однією порожниною, сполученою зі штуцерами підводу й відводу холодоагенту, забезпечує необхідний температурний режим переробки сировини на ділянці розміщення знімної кришки. Сутність корисної моделі пояснюється кресленнями, на яких зображено: на Фіг.1 - поздовжній розріз одночерв'ячного екструдера; на Фіг.2 - те саме, приклад виконання знімної кришки зменшеної довжини; на Фіг.3 - поперечний переріз корпуса 43671 4 в місці розміщення знімної кришки; на Фіг.4 - загальний вигляд корпуса. Одночерв'ячний екструдер містить корпус 1 з розміщеним у ньому з можливістю обертання черв'яком 2, завантажувальним бункером 3, а також завантажувальним 4 і розвантажувальним 5 отворами, між якими у верхній частині корпуса виконано поздовжній отвір 6, перекритий кришкою 7, що взаємодіє із завантажувальним бункером 3 і виконана знімною (Фіг.1, 2). Кришку 7 може бути виконано з порожниною 8, сполученою зі штуцерами підводу 9 і відводу 10 холодоагенту. Аналогічні порожнини зі штуцерами 9 і 10 підводу і відводу холодоагенту виконують і на корпусі 1 (Фіг.3). Екструдер працює в такий спосіб. Матеріал, що підлягає переробці, надходить у завантажувальний отвір 4 корпуса 1, де захоплюється нарізкою черв'яка 2 і далі транспортується ним у напрямку до розвантажувального отвору 5. Залежно від властивостей перероблюваного матеріалу за рахунок встановлення знімної кришки 7, яка може бути різної довжини, змінюють активну довжину ділянки корпуса, вздовж якої здійснюється переробка сировини. Виконання кришки 7 з порожниною 8, сполученою зі штуцерами підводу 9 й відводу 10 холодоагенту, забезпечує необхідний температурний режим переробки сировини на ділянці розміщення знімної кришки. Таким чином, регулюючи довжину кришки 7 досягають раціональних режимів переробки певного матеріалу. 5 Комп’ютерна верстка М. Ломалова 43671 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
