Осаджувальний електрод електрофільтра

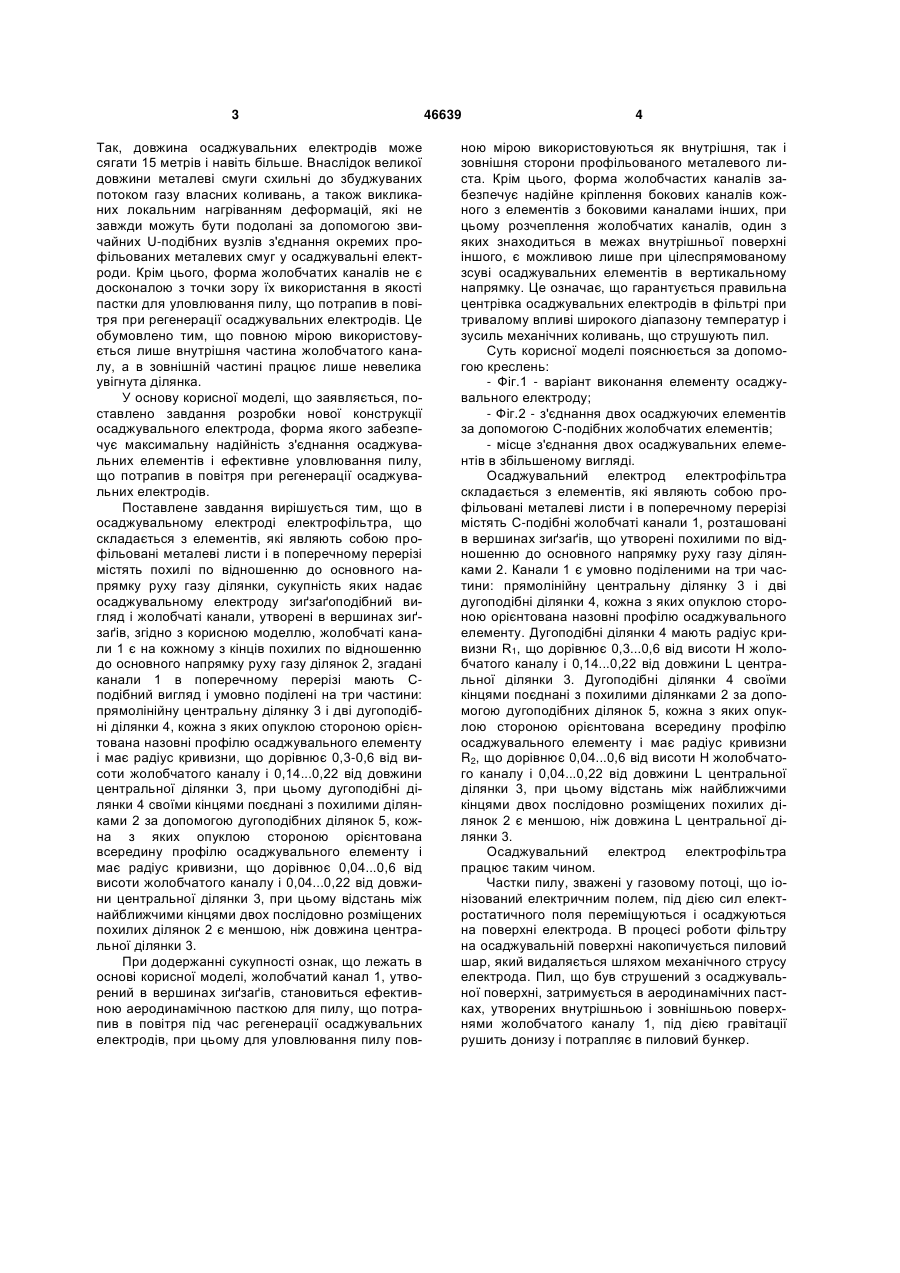

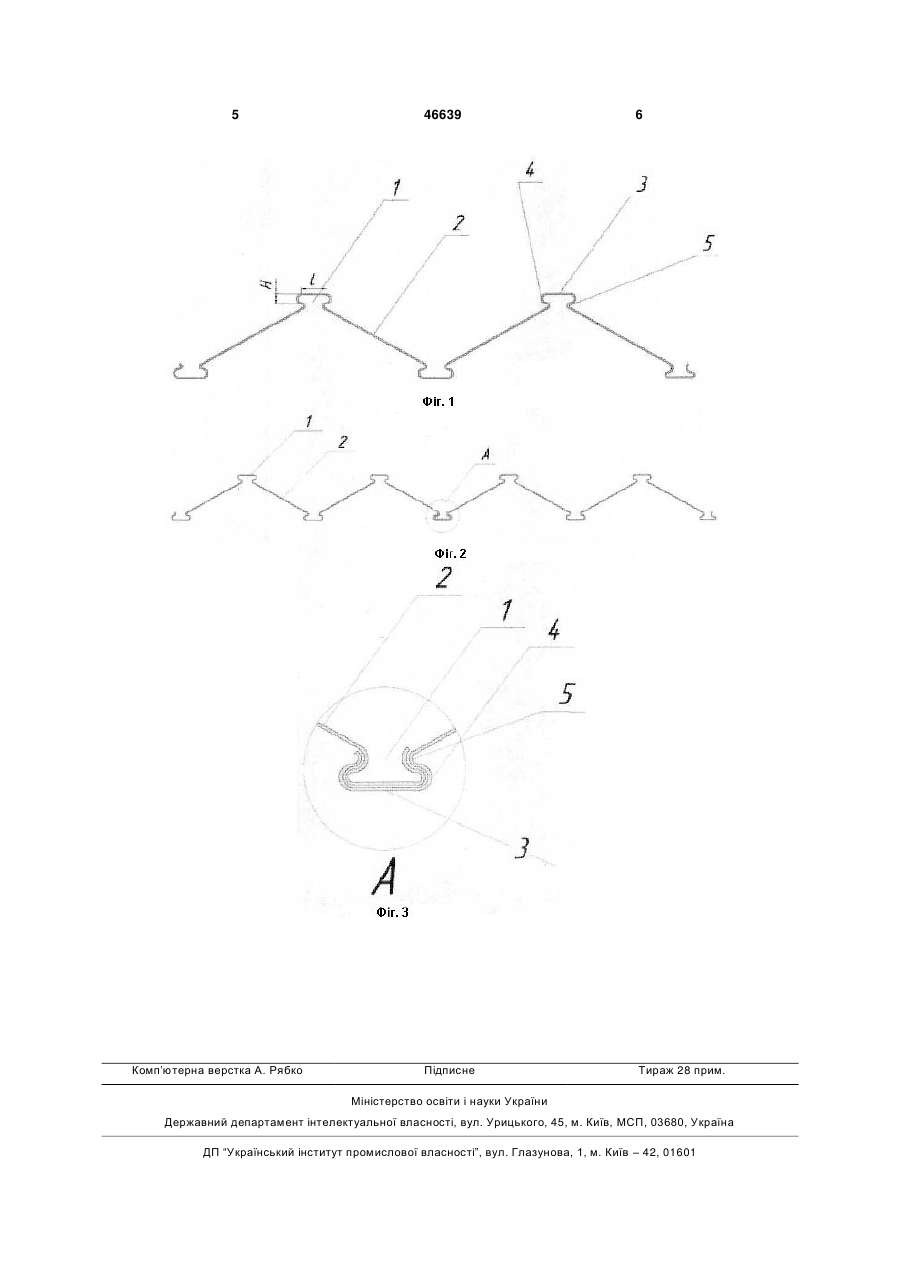

Осаджувальний електрод електрофільтра, що складається з елементів, які являють собою профільовані металеві листи і в поперечному перерізі містять похилі по відношенню до основного напрямку руху газу ділянки, сукупність яких надає осаджувальному електроду зигзагоподібного вигляду, і жолобчаті канали, утворені в вершинах зигзагів, який відрізняється тим, що жолобчаті канали 1 є на кожному з кінців похилих по відношенню до основного напрямку руху газу ділянок 2, 3 Так, довжина осаджувальних електродів може сягати 15 метрів і навіть більше. Внаслідок великої довжини металеві смуги схильні до збуджуваних потоком газу власних коливань, а також викликаних локальним нагріванням деформацій, які не завжди можуть бути подолані за допомогою звичайних U-подібних вузлів з'єднання окремих профільованих металевих смуг у осаджувальні електроди. Крім цього, форма жолобчатих каналів не є досконалою з точки зору їх використання в якості пастки для уловлювання пилу, що потрапив в повітря при регенерації осаджувальних електродів. Це обумовлено тим, що повною мірою використовується лише внутрішня частина жолобчатого каналу, а в зовнішній частині працює лише невелика увігнута ділянка. У основу корисної моделі, що заявляється, поставлено завдання розробки нової конструкції осаджувального електрода, форма якого забезпечує максимальну надійність з'єднання осаджувальних елементів і ефективне уловлювання пилу, що потрапив в повітря при регенерації осаджувальних електродів. Поставлене завдання вирішується тим, що в осаджувальному електроді електрофільтра, що складається з елементів, які являють собою профільовані металеві листи і в поперечному перерізі містять похилі по відношенню до основного напрямку руху газу ділянки, сукупність яких надає осаджувальному електроду зиґзаґоподібний вигляд і жолобчаті канали, утворені в вершинах зиґзаґів, згідно з корисною моделлю, жолобчаті канали 1 є на кожному з кінців похилих по відношенню до основного напрямку руху газу ділянок 2, згадані канали 1 в поперечному перерізі мають Сподібний вигляд і умовно поділені на три частини: прямолінійну центральну ділянку 3 і дві дугоподібні ділянки 4, кожна з яких опуклою стороною орієнтована назовні профілю осаджувального елементу і має радіус кривизни, що дорівнює 0,3-0,6 від висоти жолобчатого каналу і 0,14...0,22 від довжини центральної ділянки 3, при цьому дугоподібні ділянки 4 своїми кінцями поєднані з похилими ділянками 2 за допомогою дугоподібних ділянок 5, кожна з яких опуклою стороною орієнтована всередину профілю осаджувального елементу і має радіус кривизни, що дорівнює 0,04...0,6 від висоти жолобчатого каналу і 0,04...0,22 від довжини центральної ділянки 3, при цьому відстань між найближчими кінцями двох послідовно розміщених похилих ділянок 2 є меншою, ніж довжина центральної ділянки 3. При додержанні сукупності ознак, що лежать в основі корисної моделі, жолобчатий канал 1, утворений в вершинах зиґзаґів, становиться ефективною аеродинамічною пасткою для пилу, що потрапив в повітря під час регенерації осаджувальних електродів, при цьому для уловлювання пилу пов 46639 4 ною мірою використовуються як внутрішня, так і зовнішня сторони профільованого металевого листа. Крім цього, форма жолобчастих каналів забезпечує надійне кріплення бокових каналів кожного з елементів з боковими каналами інших, при цьому розчеплення жолобчатих каналів, один з яких знаходиться в межах внутрішньої поверхні іншого, є можливою лише при цілеспрямованому зсуві осаджувальних елементів в вертикальному напрямку. Це означає, що гарантується правильна центрівка осаджувальних електродів в фільтрі при тривалому впливі широкого діапазону температур і зусиль механічних коливань, що струшують пил. Суть корисної моделі пояснюється за допомогою креслень: - Фіг.1 - варіант виконання елементу осаджувального електроду; - Фіг.2 - з'єднання двох осаджуючих елементів за допомогою С-подібних жолобчатих елементів; - місце з'єднання двох осаджувальних елементів в збільшеному вигляді. Осаджувальний електрод електрофільтра складається з елементів, які являють собою профільовані металеві листи і в поперечному перерізі містять С-подібні жолобчаті канали 1, розташовані в вершинах зиґзаґів, що утворені похилими по відношенню до основного напрямку руху газу ділянками 2. Канали 1 є умовно поділеними на три частини: прямолінійну центральну ділянку 3 і дві дугоподібні ділянки 4, кожна з яких опуклою стороною орієнтована назовні профілю осаджувального елементу. Дугоподібні ділянки 4 мають радіус кривизни R1, що дорівнює 0,3...0,6 від висоти Н жолобчатого каналу і 0,14...0,22 від довжини L центральної ділянки 3. Дугоподібні ділянки 4 своїми кінцями поєднані з похилими ділянками 2 за допомогою дугоподібних ділянок 5, кожна з яких опуклою стороною орієнтована всередину профілю осаджувального елементу і має радіус кривизни R2, що дорівнює 0,04...0,6 від висоти Н жолобчатого каналу і 0,04...0,22 від довжини L центральної ділянки 3, при цьому відстань між найближчими кінцями двох послідовно розміщених похилих ділянок 2 є меншою, ніж довжина L центральної ділянки 3. Осаджувальний електрод електрофільтра працює таким чином. Частки пилу, зважені у газовому потоці, що іонізований електричним полем, під дією сил електростатичного поля переміщуються і осаджуються на поверхні електрода. В процесі роботи фільтру на осаджувальній поверхні накопичується пиловий шар, який видаляється шляхом механічного струсу електрода. Пил, що був струшений з осаджувальної поверхні, затримується в аеродинамічних пастках, утворених внутрішньою і зовнішньою поверхнями жолобчатого каналу 1, під дією гравітації рушить донизу і потрапляє в пиловий бункер. 5 Комп’ютерна верстка А. Рябко 46639 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
