Коронуючий електрод електрофільтра
Номер патенту: 46457
Опубліковано: 25.12.2009
Автори: Молчанов Володимир Миколайович, Молчанов Олександр Володимирович
Формула / Реферат
1. Коронуючий електрод, що містить основу і голкоподібні елементи, який відрізняється тим, що основа є профільованим металевим листом з плоскою центральною ділянкою, в якій виконані відгини, які послідовно розташовані уздовж електрода по всій його довжині та мають кут нахилу по відношенню до центральної ділянки, що дорівнює 20...70°.
2. Коронуючий електрод за п. 1, який відрізняється тим, що кожен з відгинів має форму півкола.
Текст

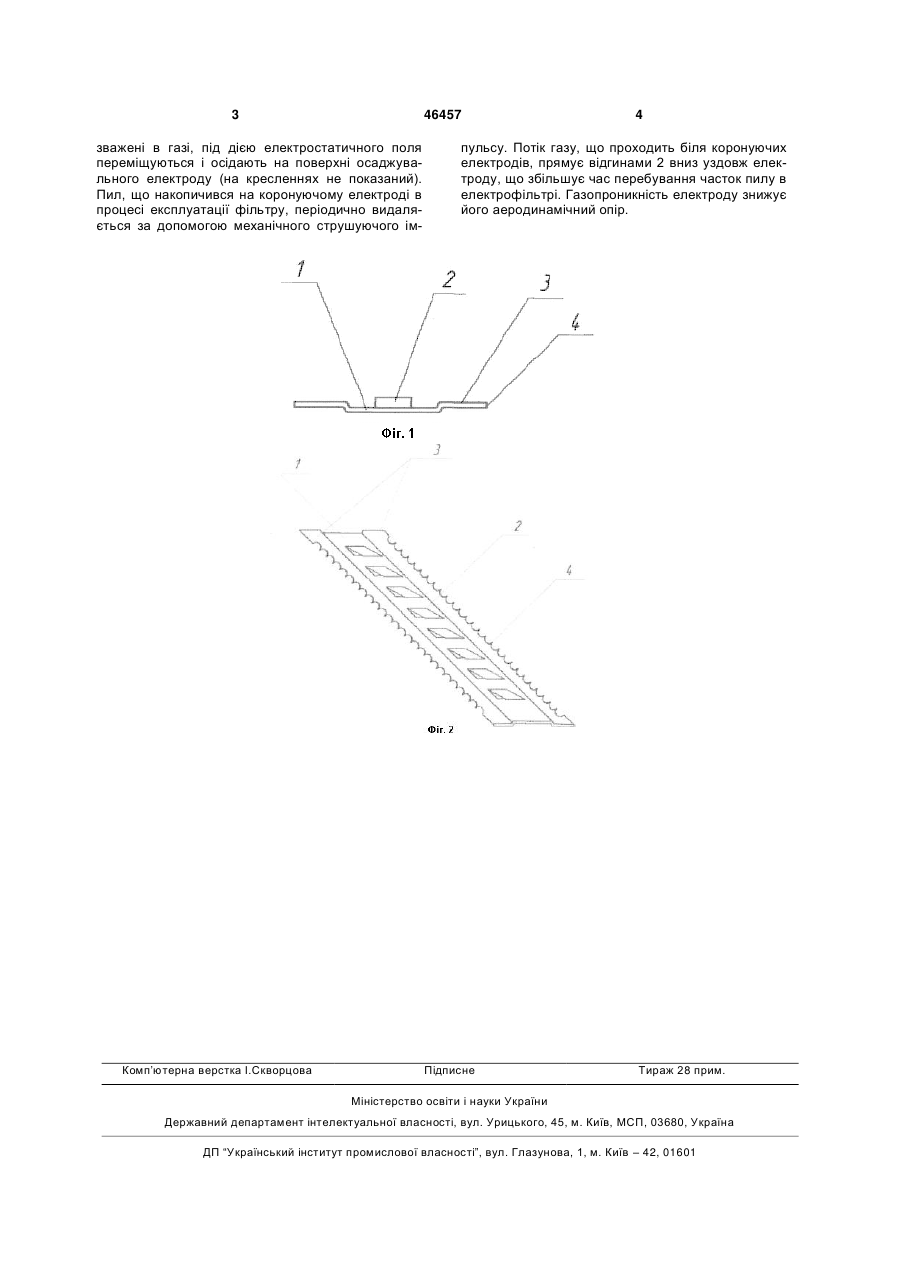

1. Коронуючий електрод, що містить основу і голкоподібні елементи, який відрізняється тим, 3 46457 зважені в газі, під дією електростатичного поля переміщуються і осідають на поверхні осаджувального електроду (на кресленнях не показаний). Пил, що накопичився на коронуючому електроді в процесі експлуатації фільтру, періодично видаляється за допомогою механічного струшуючого ім Комп’ютерна верстка І.Скворцова 4 пульсу. Потік газу, що проходить біля коронуючих електродів, прямує відгинами 2 вниз уздовж електроду, що збільшує час перебування часток пилу в електрофільтрі. Газопроникність електроду знижує його аеродинамічний опір. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCorona producing device of electrostatic cleaner
Автори англійськоюMolchanov Volodymyr Mykolaiovych, Molchanov Oleksandr Volodymyrovych
Назва патенту російськоюКоронирующий электрод электрофильтра
Автори російськоюМолчанов Владимир Николаевич, Молчанов Александр Владимирович
МПК / Мітки
МПК: B03C 3/40
Мітки: електрод, коронуючий, електрофільтра
