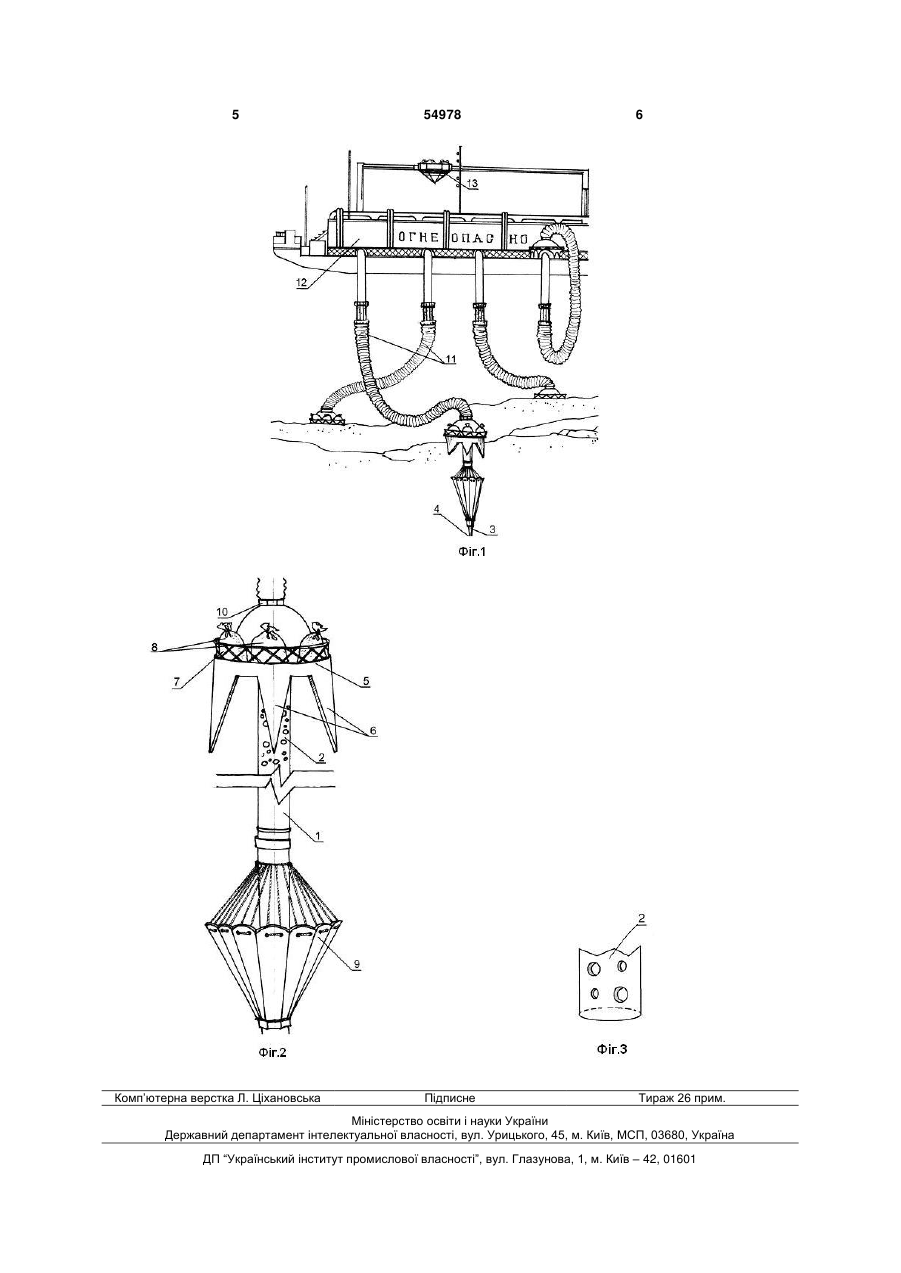

Пристрій для видобутку сірководню з морської води

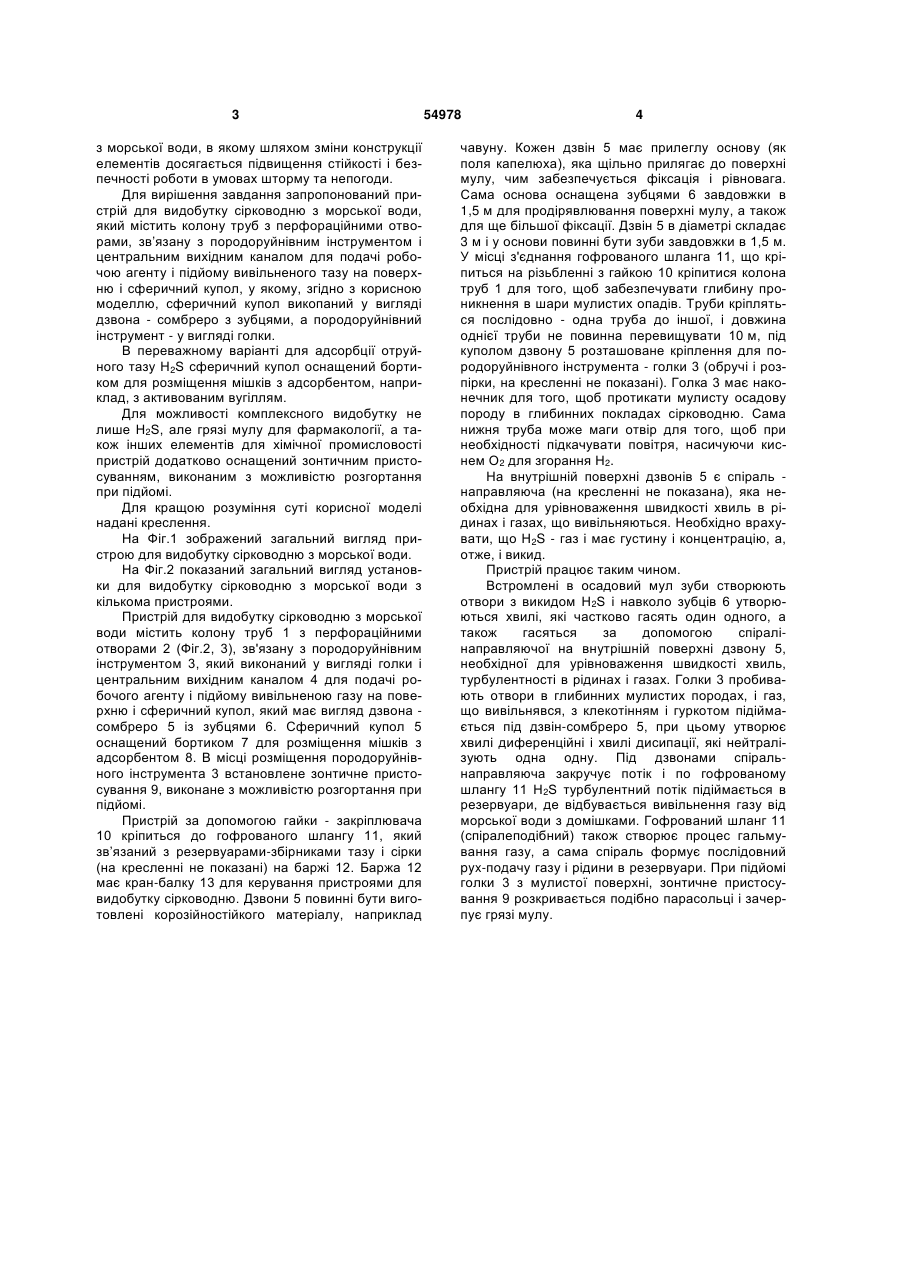

1. Пристрій для видобутку сірководню з морської води, що містить колону труб з перфораційними отворами, зв'язану з породоруйнівним інструментом і центральним вихідним каналом для подачі робочого агенту і підйому вивільненого газу 3 з морської води, в якому шляхом зміни конструкції елементів досягається підвищення стійкості і безпечності роботи в умовах шторму та непогоди. Для вирішення завдання запропонований пристрій для видобутку сірководню з морської води, який містить колону труб з перфораційними отворами, зв’язану з породоруйнівним інструментом і центральним вихідним каналом для подачі робочою агенту і підйому вивільненого тазу на поверхню і сферичний купол, у якому, згідно з корисною моделлю, сферичний купол викопаний у вигляді дзвона - сомбреро з зубцями, а породоруйнівний інструмент - у вигляді голки. В переважному варіанті для адсорбції отруйного тазу H2S сферичний купол оснащений бортиком для розміщення мішків з адсорбентом, наприклад, з активованим вугіллям. Для можливості комплексного видобутку не лише H2S, але грязі мулу для фармакології, а також інших елементів для хімічної промисловості пристрій додатково оснащений зонтичним пристосуванням, виконаним з можливістю розгортання при підйомі. Для кращою розуміння суті корисної моделі надані креслення. На Фіг.1 зображений загальний вигляд пристрою для видобутку сірководню з морської води. На Фіг.2 показаний загальний вигляд установки для видобутку сірководню з морської води з кількома пристроями. Пристрій для видобутку сірководню з морської води містить колону труб 1 з перфораційними отворами 2 (Фіг.2, 3), зв'язану з породоруйнівним інструментом 3, який виконаний у вигляді голки і центральним вихідним каналом 4 для подачі робочого агенту і підйому вивільненою газу на поверхню і сферичний купол, який має вигляд дзвона сомбреро 5 із зубцями 6. Сферичний купол 5 оснащений бортиком 7 для розміщення мішків з адсорбентом 8. В місці розміщення породоруйнівного інструмента 3 встановлене зонтичне пристосування 9, виконане з можливістю розгортання при підйомі. Пристрій за допомогою гайки - закріплювача 10 кріпиться до гофрованого шлангу 11, який зв’язаний з резервуарами-збірниками тазу і сірки (на кресленні не показані) на баржі 12. Баржа 12 має кран-балку 13 для керування пристроями для видобутку сірководню. Дзвони 5 повинні бути виготовлені корозійностійкого матеріалу, наприклад 54978 4 чавуну. Кожен дзвін 5 має прилеглу основу (як поля капелюха), яка щільно прилягає до поверхні мулу, чим забезпечується фіксація і рівновага. Сама основа оснащена зубцями 6 завдовжки в 1,5 м для продірявлювання поверхні мулу, а також для ще більшої фіксації. Дзвін 5 в діаметрі складає 3 м і у основи повинні бути зуби завдовжки в 1,5 м. У місці з'єднання гофрованого шланга 11, що кріпиться на різьбленні з гайкою 10 кріпитися колона труб 1 для того, щоб забезпечувати глибину проникнення в шари мулистих опадів. Труби кріпляться послідовно - одна труба до іншої, і довжина однієї труби не повинна перевищувати 10 м, під куполом дзвону 5 розташоване кріплення для породоруйнівного інструмента - голки 3 (обручі і розпірки, на кресленні не показані). Голка 3 має наконечник для того, щоб протикати мулисту осадову породу в глибинних покладах сірководню. Сама нижня труба може маги отвір для того, щоб при необхідності підкачувати повітря, насичуючи киснем О2 для згорання Н2. На внутрішній поверхні дзвонів 5 є спіраль направляюча (на кресленні не показана), яка необхідна для урівноваження швидкості хвиль в рідинах і газах, що вивільняються. Необхідно врахувати, що H2S - газ і має густину і концентрацію, а, отже, і викид. Пристрій працює таким чином. Встромлені в осадовий мул зуби створюють отвори з викидом H2S і навколо зубців 6 утворюються хвилі, які частково гасять один одного, а також гасяться за допомогою спіралінаправляючої на внутрішній поверхні дзвону 5, необхідної для урівноваження швидкості хвиль, турбулентності в рідинах і газах. Голки 3 пробивають отвори в глибинних мулистих породах, і газ, що вивільнявся, з клекотінням і гуркотом підіймається під дзвін-сомбреро 5, при цьому утворює хвилі диференційні і хвилі дисипації, які нейтралізують одна одну. Під дзвонами спіральнаправляюча закручує потік і по гофрованому шлангу 11 H2S турбулентний потік підіймається в резервуари, де відбувається вивільнення газу від морської води з домішками. Гофрований шланг 11 (спіралеподібний) також створює процес гальмування газу, а сама спіраль формує послідовний pyx-подачу газу і рідини в резервуари. При підйомі голки 3 з мулистої поверхні, зонтичне пристосування 9 розкривається подібно парасольці і зачерпує грязі мулу. 5 Комп’ютерна верстка Л. Ціхановська 54978 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
