Трубоін’єкційна паля

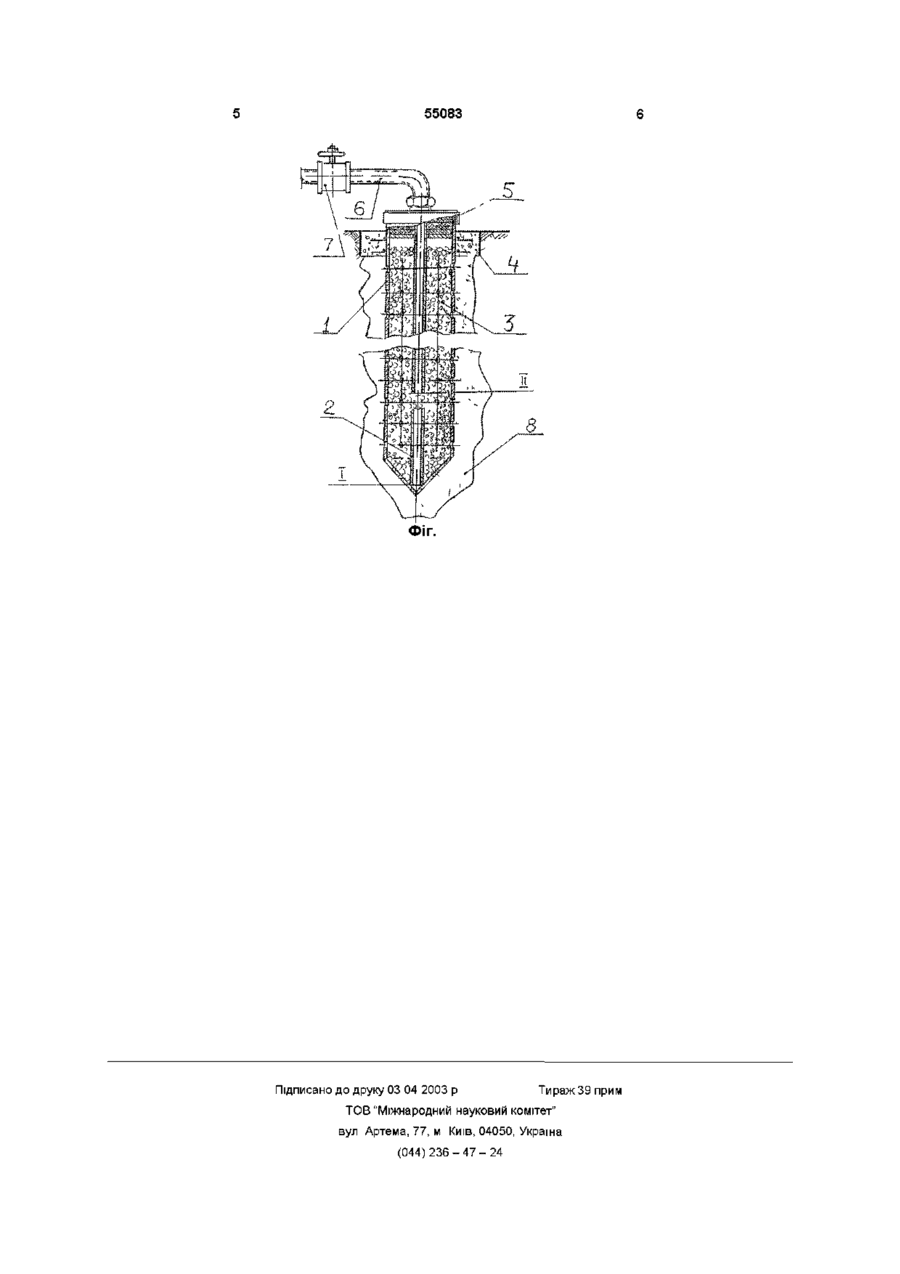

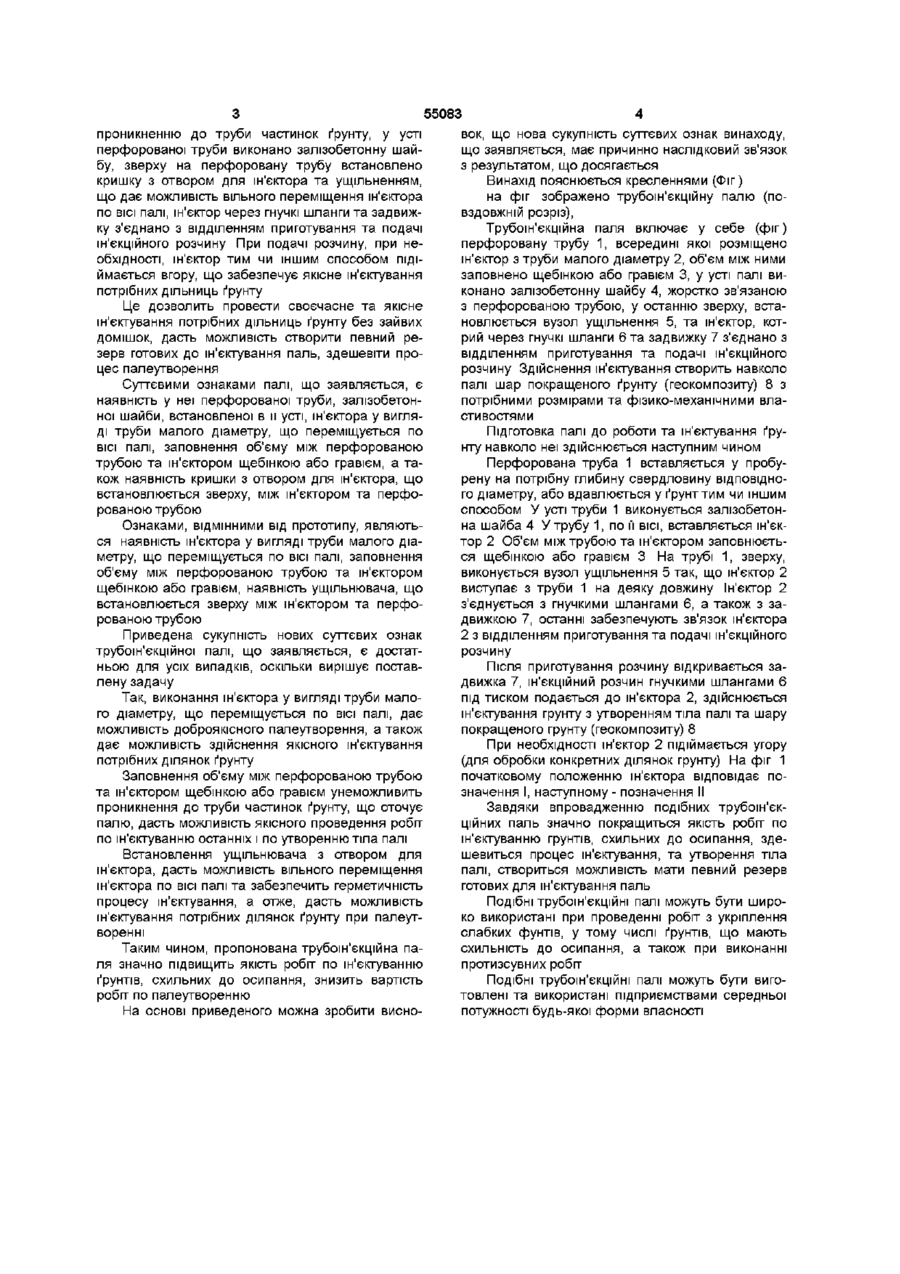

Трубоїн'єкційна паля, що містить перфоровану трубу, занурену в ґрунт на потрібну глибину, що має в усті залізобетонну шайбу, яка відрізняється тим, що по осі труби встановлений ін'єктор, виконаний з труби малого діаметра, об'єм між перфорованою трубою та ін'єктором заповнюється щебінкою або гравієм, зверху між перфорованою трубою та ін'єктором встановлюється ущільнювач Винахід відноситься до будівництва, зокрема, глибину, має в усті залізобетонну шайбу Труба з'єднана через шланги та задвижку з обладнанням приготування та подачі ІН'ЄКЦІЙНОГО розчину Спільними суттєвими ознаками прототипу та винаходу, що заявляється, г наявність зануреної у ґрунт перфорованої труби, куди нагнітається ІН'ЄКЦІЙНИЙ розчин, залізобетонної шайби, шланг, задвижки За прототипом отвори перфорованої труби не мають захисту від проникнення до труби частинок ґрунту (при роботі в умовах ґрунтів, схильних до осипання) Технічний результат винаходу, що заявляється, полягає у створенні простої у виготовленні та надійної у експлуатації трубоїн'єкційної палі, конструкція якої унеможливила б просипання до труби частинок ґрунту (при роботі в умовах ґрунтів, схильних до осипання) Основною причиною, що перешкоджає за прототипом одержанню очікуваного результату створенні простої у виготовленні та надійної у роботі трубоїн'єкційної палі, конструкція якої унеможливила б просипання до труби частинок ґрунту (при роботі в умовах ґрунтів, схильних до осипання) є відсутність захисту отворів перфорованої труби від просипання частинок ґрунту, що оточує трубу В основу винаходу, що заявляється, покладено задачу удосконалення трубоїн'єкційної палі, що включає у себе перфоровану трубу, занурену на необхідну глибину, всередині якої розміщено трубу малого діаметру (ін'єктор), об'єм між ними заповнено щебінкою або гравієм, що перешкоджає до ІН'ЄКЦІЙНИХ паль Відома конструкція ін'єкційної палі (авторське свідоцтво колишнього СРСР №806819, опубл 1981, Бюл №7), що включає розміщену у свердловині перфоровану трубу, отвори якої перекриті манжетами, причому перфорована труба має циліндричну оболонку, встановлену з зазором навколо и нижнього кінця, а зазор між верхнім торцем циліндричної оболонки та перфорованою трубою герметично перекритий, а нижня манжета перфорованої труби розміщена всередині циліндричної оболонки Спільними суттєвими ознаками цього винаходу та ознаками винаходу, що заявляється, є наявність зануреної у ґрунт перфорованої труби у яку подається ІН'ЄКЦІЙНИЙ розчин Технічний результат винаходу, що заявляється, полягає у створенні простої у виготовленні та надійної у експлуатації трубоїн'єкційної палі, конструкція якої унеможливила б просипання до труби частинок ґрунту (при роботі в умовах ґрунтів, схильних до осипання) Основною причиною, що перешкоджає отримання вказаного технічного результату у винаході по а с СРСР №806819 є його дуже велика складність у виготовленні та ненадійність у роботі Найбільш близьким до винаходу, що заявляється, по КІЛЬКОСТІ спільних ознак є прийнята за прототип "Трубоїн'єкційна паля" по патенту України №25642 А клас E02D5/46, опубл 25 12 1998 Бюл №7 Ця паля включає у себе власне палю (перфоровану трубу), занурену у ґрунт на потрібну СО 00 о ю ю 55083 проникненню до труби частинок ґрунту, у усті перфорованої труби виконано залізобетонну шайбу, зверху на перфоровану трубу встановлено кришку з отвором для ін'єктора та ущільненням, що дає можливість вільного переміщення ін'єктора по ВІСІ палі, ін'єктор через гнучкі шланги та задвижку з'єднано з відділенням приготування та подачі ІН'ЄКЦІЙНОГО розчину При подачі розчину, при необхідності, ін'єктор тим чи іншим способом підіймається вгору, що забезпечує якісне ін'єктування потрібних дільниць ґрунту Це дозволить провести своєчасне та якісне ін'єктування потрібних дільниць ґрунту без зайвих домішок, дасть можливість створити певний резерв готових до ін'єктування паль, здешевіти процес палеутворення Суттєвими ознаками палі, що заявляється, є наявність у неї перфорованої труби, залізобетонної шайби, встановленої в и усті, ін'єктора у вигляді труби малого діаметру, що переміщується по ВІСІ палі, заповнення об'єму між перфорованою трубою та ін'єктором щебінкою або гравієм, а також наявність кришки з отвором для ін'єктора, що встановлюється зверху, між ін'єктором та перфорованою трубою Ознаками, ВІДМІННИМИ ВІД прототипу, являються наявність ін'єктора у вигляді труби малого діаметру, що переміщується по ВІСІ палі, заповнення об'єму між перфорованою трубою та ін'єктором щебінкою або гравієм, наявність ущільнювача, що встановлюється зверху між ін'єктором та перфорованою трубою Приведена сукупність нових суттєвих ознак трубоїн'єкційної палі, що заявляється, є достатньою для усіх випадків, оскільки вирішує поставлену задачу Так, виконання ін'єктора у вигляді труби малого діаметру, що переміщується по ВІСІ палі, дає можливість доброякісного палеутворення, а також дає можливість здійснення якісного ін'єктування потрібних ділянок ґрунту Заповнення об'єму між перфорованою трубою та ін'єктором щебінкою або гравієм унеможливить проникнення до труби частинок ґрунту, що оточує палю, дасть можливість якісного проведення робіт по ін'єктуванню останніх і по утворенню тіла палі Встановлення ущільнювача з отвором для ін'єктора, дасть можливість вільного переміщення ін'єктора по ВІСІ палі та забезпечить герметичність процесу ін'єктування, а отже, дасть можливість ін'єктування потрібних ділянок ґрунту при палеутворенні Таким чином, пропонована трубоїн'єкційна паля значно підвищить якість робіт по ін'єктуванню ґрунтів, схильних до осипання, знизить вартість робіт по палеутворенню На основі приведеного можна зробити висно вок, що нова сукупність суттєвих ознак винаходу, що заявляється, має причинно наслідковий зв'язок з результатом, що досягається Винахід пояснюється кресленнями (Фіг) на фіг зображено трубоїн'єкційну палю (повздовжній розріз), Трубоїн'єкційна паля включає у себе (фіг) перфоровану трубу 1, всередині якої розміщено ін'єктор з труби малого діаметру 2, об'єм між ними заповнено щебінкою або гравієм 3, у усті палі виконано залізобетонну шайбу 4, жорстко зв'язаною з перфорованою трубою, у останню зверху, встановлюється вузол ущільнення 5, та ін'єктор, котрий через гнучкі шланги 6 та задвижку 7 з'єднано з відділенням приготування та подачі ІН'ЄКЦІЙНОГО розчину Здійснення ін'єктування створить навколо палі шар покращеного ґрунту (геокомпозиту) 8 з потрібними розмірами та фізико-механічними властивостями Підготовка палі до роботи та ін'єктування ґрунту навколо неї здійснюється наступним чином Перфорована труба 1 вставляється у пробурену на потрібну глибину свердловину ВІДПОВІДНОГО діаметру, або вдавлюється у ґрунт тим чи іншим способом У усті труби 1 виконується залізобетонна шайба 4 У трубу 1, по її ВІСІ, вставляється ін'єктор 2 Об'єм між трубою та ін'єктором заповнюється щебінкою або гравієм 3 На трубі 1, зверху, виконується вузол ущільнення 5 так, що ін'єктор 2 виступає з труби 1 на деяку довжину Ін'єктор 2 з'єднується з гнучкими шлангами 6, а також з задвижкою 7, останні забезпечують зв'язок ін'єктора 2 з відділенням приготування та подачі ІН'ЄКЦІЙНОГО розчину Після приготування розчину відкривається задвижка 7, ІН'ЄКЦІЙНИЙ розчин гнучкими шлангами 6 під тиском подається до ін'єктора 2, здійснюється ін'єктування грунту з утворенням тіла палі та шару покращеного грунту (геокомпозиту) 8 При необхідності ін'єктор 2 підіймається угору (для обробки конкретних ділянок грунту) На фіг 1 початковому положенню ін'єктора відповідає позначення І, наступному- позначення II Завдяки впровадженню подібних трубоїн'єкційних паль значно покращиться якість робіт по ін'єктуванню грунтів, схильних до осипання, здешевиться процес ін'єктування, та утворення тіла палі, створиться можливість мати певний резерв готових для ін'єктування паль Подібні трубоїн'єкційні палі можуть бути широко використані при проведенні робіт з укріплення слабких фунтів, у тому числі ґрунтів, що мають схильність до осипання, а також при виконанні протизсувних робіт Подібні трубоїн'єкційні палі можуть бути виготовлені та використані підприємствами середньої потужності будь-якої форми власності 55083 5 Фіг. Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
