Пристрій для біопсії м’язової, підшкірної тканини і шкіри

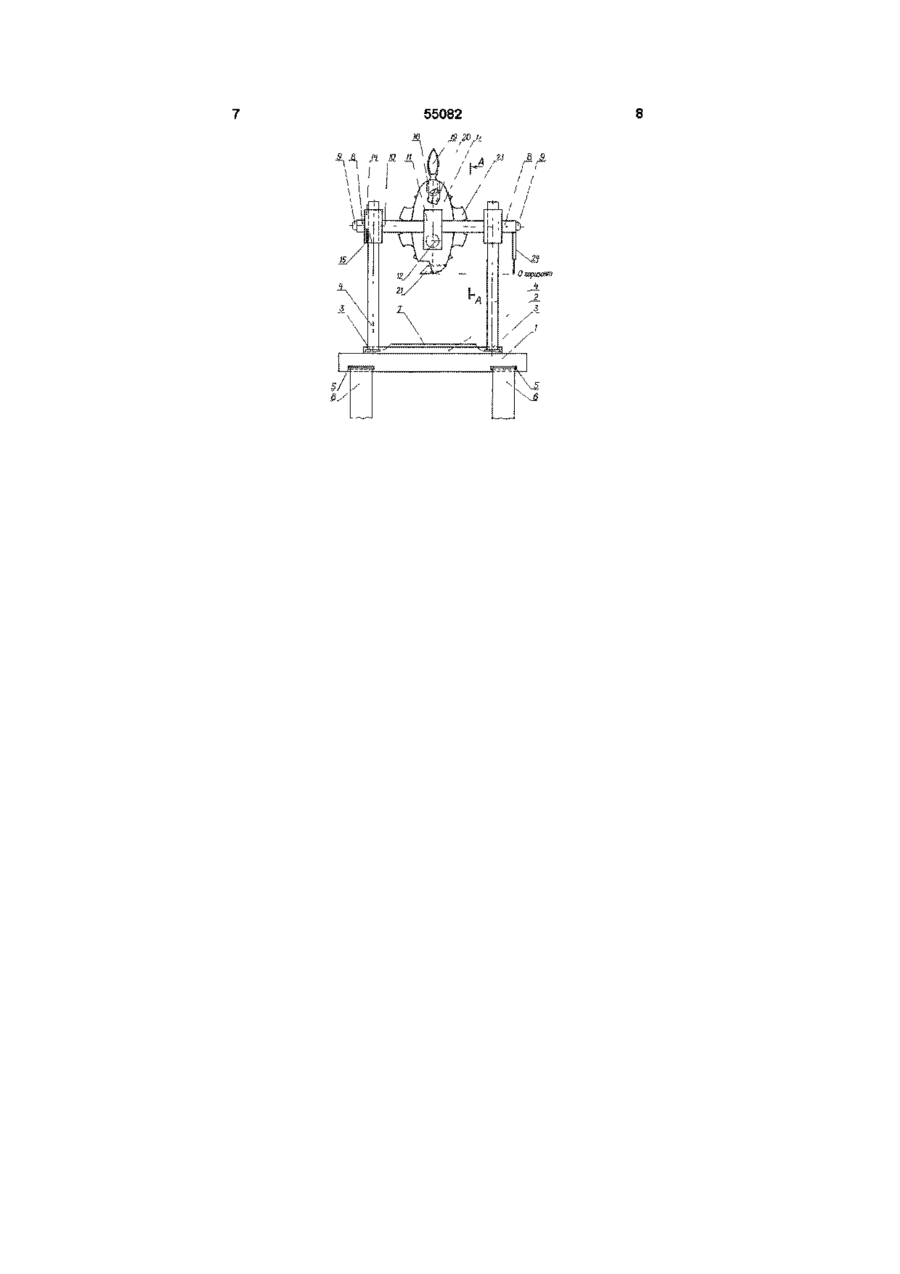

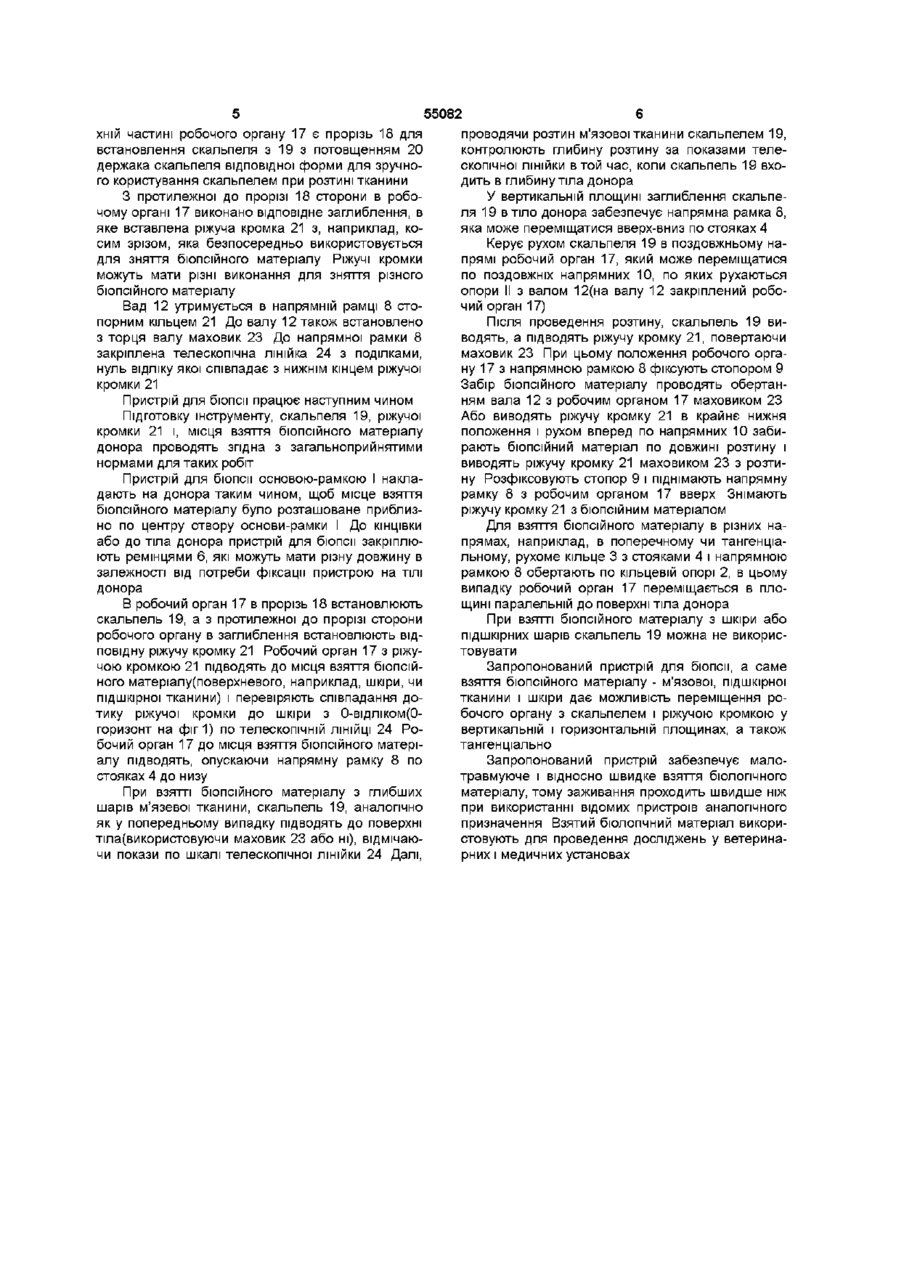

1 Пристрій для біопсії м'язової, підшкірної тканини і шкіри, який містить робочий орган взяття бюпсійного матеріалу, притискний елемент фіксації пристрою на ТІЛІ донора бюпсійного матеріалу, який відрізняється тим, що в проріз робочого органа вставлений скальпель зі стовщенням, а з протилежного боку робочого органа в заглиблення вставлена різальна кромка, робочий орган закріплений на валу, встановленому в опорах з можливістю переміщення по напрямній рамці, встановленій на стояках, з можливістю переміщення вверх-вниз по стояках і фіксації напрямної рамки стопором 2 Пристрій для біопсії м'язової, підшкірної тканини і шкіри за п 1, який відрізняється тим, що робочий орган закріплений на валу підпружиненою шпонкою, з торця вала встановлений маховик із можливістю керування робочим органом 3 Пристрій для біопсії м'язової, підшкірної тканини і шкіри за п 1, який відрізняється тим, що стояки закріплені на рухомому КІЛЬЦІ З МОЖЛИВІСТЮ обертання відносно основи-рамки в площині паралельній до тіла донора 4 Пристрій для біопсії м'язової, підшкірної тканини і шкіри за п 1, який відрізняється тим, що до напрямної рамки закріплена телескопічна лінійка з можливістю відліку заглиблення в тіло донора різальної кромки 5 Пристрій для біопсії м'язової, підшкірної тканини і шкіри за п 1, який відрізняється тим, що вал і напрямна рамка укомплектовані втулками з низьким коефіцієнтом тертя 6 Пристрій для біопсії м'язової, підшкірної тканини і шкіри за п 1, який відрізняється тим, що основарамка укомплектована пружними ремінцями з можливістю прикріплення до тіла чи КІНЦІВКИ донора Винахід відноситься до ветеринарної і медичної техніки, а саме до пристроїв для біопсії тканини і може бути використаний дня біопсії м'язової, підшкірної тканини і шкіри для проведення досліджень біологічного матеріалу у ветеринарних і медичних установах ВІДОМІ пристрої для біопсії [А с СРСР №747472, 848016, 1377060, 1537232 1556656, 1618390, 1629038], які включають робочий орган взяття бюпсійного матеріалу, притискний елемент, елемент фіксації пристрою на ТІЛІ донора бюпсійного матеріалу Недоліки відомих пристроїв наступні недостатня фіксація пристрою на ТІЛІ донора бюпсійного матеріалу, відносно велика тривалість процесу взяття бюпсійного матеріалу і у зв'язку з тим відносно великий час ліквідації наслідків взяття бюпсійного матеріалу(заживання ран), недостатня зручність у взятті м'язової, підшкірної тканини і шкіри, можливість зачеплення кровоносних судин або нервових волокон Найбільш близьким до запропонованого пристрою для біопсії в пристрій для біопсії шкіри [А с, СРСР №1597177), який містить трепан з тримачем, ручку, притискний елемент, виконаний у вигляді кільцевої основи, закріпленої на тримачі і трьох упругих, рівномірно розміщених по діаметру основи упорів, які мають кульові елементи на вільних КІНЦЯХ Недоліки цього пристрою наступні недостатня фіксація пристрою на ТІЛІ донора бюпсійного матеріалу, незручність відділення взятого бюпсійного матеріалу від тіла донора, недостатня зручність у взятті м'язової, підшкірної тканини і шкіри, можливість зачеплення кровоносних судин чи нервових волокон Запропонований пристрій для біопсії дозволяє усунути вказані недоліки і зручно здійснити взяття 00 о ю ю 55082 бюпсійного матеріалу з необхідної глибини тіла донора з врахуванням розміщення кровоносних судин і нервових волокон в ТІЛІ донора без порушення структури бюпсійного матеріалу, зручно ВІДДІЛИТИ бюпсійний матеріал від тіла донора при ЧІТКІЙ фіксації пристрою на ТІЛІ донора В основу винаходу поставлено завдання створити пристрій для біопсії м'язової, підшкірної тканини і шкіри, який забезпечував би зручність взяття бюпсійного матеріалу з необхідної глибини тіла донора з врахуванням розміщення кровоносних і нервових волокон в ТІЛІ донора, без порушення структури бюпсійного матеріалу, зручність відділення бюпсійного матеріалу від тіла донора Технічний результат досягають тим, що в прорізь робочого органу вставлений скальпель з потовщенням, а з протилежної сторони робочого органу в заглиблення вставлена ріжуча кромка, ріжучий орган закріплений на валу, вставленому в опорах з можливістю переміщення по напрямній рамці, встановленій на стояках, з можливістю переміщення вверх - вниз по стояках і фіксації напрямної рамки стопором Робочий орган закріплений на валу підпружиненою шпонкою, з торця валу встановлений маховик з можливістю керування робочим органом Стояки закріплені на рухомому КІЛЬЦІ з можливістю обертання основи - рамки в площині паралельній до тіла донора До напрямної рамки закріплена телескопічна лінійка з можливістю відліку заглиблення в тіло донора ріжучої кромки Вал і напрямна рамка укомплектовані втулками з низьким коефіцієнтом тертя Основа - рамка укомплектована пружними ремінцями з можливістю прикріплення до тіла чи КІНЦІВКИ донора При проведенні патентного пошуку заявником знайдено технічне рішення [А с СРСР №1597177], яке містить найбільшу КІЛЬКІСТЬ ознак, спільних з пристроєм для біопсії за винаходом(робочий орган взяття бюпсійного матеріалу, притискний елемент, елемент фіксації пристрою на ТІЛІ донора бюпсійного матеріалу) Однак наявність зазначених, спільних з прототипом ознак не достатня для отримання технічного результату, який забезпечує пристрій за винаходом Технічних рішень, які б за сукупністю ознак збігалися з технічними рішеннями за винаходом, не виявлено Це дозволяє зробити висновок про ВІДПОВІДНІСТЬ технічного рішення за винаходом критерію "новизна" В патентній і науково - технічній літературі не знайдено технічних рішень в яких були б описані ВІДОМОСТІ про ознаки, що відрізняють пристрій за винаходом від прототипу і забезпечують досягнення технічного результату в прорізь робочого органу вставлений скальпель з потовщенням, а з протилежної сторони робочого органу в заглиблення вставлена ріжуча кромка, ріжучий орган закріплений на валу встановленому в опорах з можливістю переміщення по напрямній рамці, встановленій на стояках, з можливістю переміщення вверх - вниз по стояках і фіксації напрямної рамки стопором Робочий орган закріплений на валу підпружиненою шпонкову з торця валу встановлений маховик з можливістю керування робочим органом Стояки закріплені на рухомому КІЛЬЦІ з можливістю обертання основи - рамки в площині паралельній до тіла донора До напрямної рамки закріплена телескопічна лінійка з можливістю відліку заглиблення в тіло донора ріжучої кромки Вал і напрямна рамка укомплектовані втулками з низьким коефіцієнтом тертя Основа - рамка укомплектована пружними ремінцями з можливістю прикріплення до тіла чи КІНЦІВКИ донора Отже, технічне рішення за винаходом не випливає явним чином з рівня техніки, що дозволяє зробити висновок про йоге ВІДПОВІДНІСТЬ критерію "винахідницький рівень" Винахід належить до ветеринарної і медичної техніки, а саме до пристроїв для біопсії тканини і може бути використаний для біопсії м'язової, підшкірної тканини і шкіри для проведення досліджень біологічного матеріалу у ветеринарних і медичних установах А тому відповідає критерію "промислова придатність" Таким чином, технічне рішення за винаходом є новим, промислово придатним, має винахідницький рівень, тобто відповідає всім умовам патентоспроможності винаходу ВІДПОВІДНО до п 7 розділу II Закону України "Про охорону прав на винаходи і корисні моделі" №1771-111 Пристрій для біопсії м'язової підшкірної тканини і шкіри зображений на фіг 1 - загальний вигляд пристрою, фіг 2 - розріз опор кріплення вала, де 1 - опора - рамка, 2 - кільцева опора, 3 - рухоме кільце, 4 - стояк, 5 - провушина, 6 - ремінці, 7 - ПІВКІЛЬЦЯ, 8 - напрямна рамка, 9 - стопор, 10 - поздовжні напрямні, 11 - опора, 12 - вал, 13 - втулка вала, 14 - опора, 15 - втулка стояка, 16 - шпонка, 17 - робочий орган, 18 - прорізь для встановлення скальпеля, 19 - скальпель, 20 - потовщення держака скальпеля, 21 - ріжуча кромка, 22 - стопорне кільце, 23 - маховик, 24 - телескопічна лінійка Пристрій для біопсії м'язової, підшкірної тканини і шкіри складається з основи - рамки 1, до якої зверху прикріплена кільцева опора 2, в якій переміщається рухоме кільце 3, в якому зафіксовано стояки 4(фіг 1) Стояки 4 з кільцем 3 можуть повертатися навколо кільцевої опори 2 В основі рамці 1 виконано провушини 5, через які протягнуто ремінці 6 з пружного еластичного матеріалу для кріплення пристрою до тіла донора бюпсійного матеріалу Для запобігання виходу рухомого кільця 3 з кільцевої опори 2, зверху до неї закріплено ПІВКІЛЬЦЯ 7, які частинами накривають зверху рухоме кільце З У верхній частині стояків 4 міститься напрямна рамка 8, яка частинами може вільно пересуватися по стояках 4 вниз і вверх і може бути зафіксована у потрібному МІСЦІ стопором 9, який встановлено на напрямній рамці 8 Напрямна рамка 8 містить поздовжні напрямні 10, по яких в опорах II рухається вал 12(фіг2) Вал 12 вільно обертається в опорах II на втулках 13, виконаних, наприклад, з полімерних матеріалів, а також в опорах 14 Для зменшення тертя при русі по напрямних Ю(поздовжніх) передбачено також втулки(на фіг не показано) з малим коефіцієнтом тертя(полімері, кольорові метали та інше) Напрямна рамка 8 теж переміщається вверх-вниз по стояках 4 на втулках 15 з малим коефіцієнтом тертя Еліптичної форми робочий орган 17 закріплений на валу 12 підпружиненою шпонкою 16 У вер 55082 хній частині робочого органу 17 є прорізь 18 для встановлення скальпеля з 19 з потовщенням 20 держака скальпеля відповідної форми для зручного користування скальпелем при розтині тканини З протилежної до прорізі 18 сторони в робочому органі 17 виконано відповідне заглиблення, в яке вставлена ріжуча кромка 21 з, наприклад, косим зрізом, яка безпосередньо використовується для зняття бюпсійного матеріалу Ріжучі кромки можуть мати різні виконання для зняття різного бюпсійного матеріалу Вад 12 утримується в напрямній рамці 8 стопорним кільцем 21 До валу 12 також встановлено з торця валу маховик 23 До напрямної рамки 8 закріплена телескопічна лінійка 24 з поділками, нуль відліку якої співпадає з нижнім кінцем ріжучої кромки 21 Пристрій для біопсії працює наступним чином Підготовку інструменту, скальпеля 19, ріжучої кромки 21 і, місця взяття бюпсійного матеріалу донора проводять згідна з загальноприйнятими нормами для таких робіт Пристрій для біопсії основою-рамкою І накладають на донора таким чином, щоб місце взяття бюпсійного матеріалу було розташоване приблизно по центру отвору основи-рамки І До КІНЦІВКИ або до тіла донора пристрій для біопсії закріплюють ремінцями 6, які можуть мати різну довжину в залежності від потреби фіксації пристрою на ТІЛІ донора В робочий орган 17 в прорізь 18 встановлюють скальпель 19, а з протилежної до прорізі сторони робочого органу в заглиблення встановлюють відповідну ріжучу кромку 21 Робочий орган 17 з ріжучою кромкою 21 підводять до місця взяття бюпсійного матеріалу(поверхневого, наприклад, шкіри, чи підшкірної тканини) і перевіряють співпадання дотику ріжучої кромки до шкіри з 0-відліком(0горизонт на фіг1) по телескопічній ЛІНІЙЦІ 24 Робочий орган 17 до місця взяття бюпсійного матеріалу підводять, опускаючи напрямну рамку 8 по стояках 4 до низу При взятті бюпсійного матеріалу з глибших шарів м'язевої тканини, скальпель 19, аналогічно як у попередньому випадку підводять до поверхні тіла(використовуючи маховик 23 або ні), відмічаючи покази по шкалі телескопічної ЛІНІЙКИ 24 Далі, проводячи розтин м'язової тканини скальпелем 19, контролюють глибину розтину за показами телескопічної ЛІНІЙКИ в той час, коли скальпель 19 входить в глибину тіла донора У вертикальній площині заглиблення скальпеля 19 в тіло донора забезпечує напрямна рамка 8, яка може переміщатися вверх-вниз по стояках 4 Керує рухом скальпеля 19 в поздовжньому напрямі робочий орган 17, який може переміщатися по поздовжніх напрямних 10, по яких рухаються опори II з валом 12(на валу 12 закріплений робочий орган 17) Після проведення розтину, скальпель 19 виводять, а підводять ріжучу кромку 2 1 , повертаючи маховик 23 При цьому положення робочого органу 17 з напрямною рамкою 8 фіксують стопором 9 Забір бюпсійного матеріалу проводять обертанням вала 12 з робочим органом 17 маховиком 23 Або виводять ріжучу кромку 21 в крайнє нижня положення і рухом вперед по напрямних 10 забирають бюпсійний матеріал по довжині розтину і виводять ріжучу кромку 21 маховиком 23 з розтину Розфіксовують стопор 9 і піднімають напрямну рамку 8 з робочим органом 17 вверх Знімають ріжучу кромку 21 з бюпсійним матеріалом Для взяття бюпсійного матеріалу в різних напрямах, наприклад, в поперечному чи тангенціальному, рухоме кільце 3 з стояками 4 і напрямною рамкою 8 обертають по кільцевій опорі 2, в цьому випадку робочий орган 17 переміщається в площині паралельній до поверхні тіла донора При взятті бюпсійного матеріалу з шкіри або підшкірних шарів скальпель 19 можна не використовувати Запропонований пристрій для біопсії, а саме взяття бюпсійного матеріалу - м'язової, підшкірної тканини і шкіри дає можливість переміщення робочого органу з скальпелем і ріжучою кромкою у вертикальній і горизонтальній площинах, а також тангенціально Запропонований пристрій забезпечує малотравмуюче і відносно швидке взяття біологічного матеріалу, тому заживання проходить швидше ніж при використанні відомих пристроїв аналогічного призначення Взятий біологічний матеріал використовують для проведення досліджень у ветеринарних і медичних установах 55082
