Спосіб збирання магнітного ущільнення

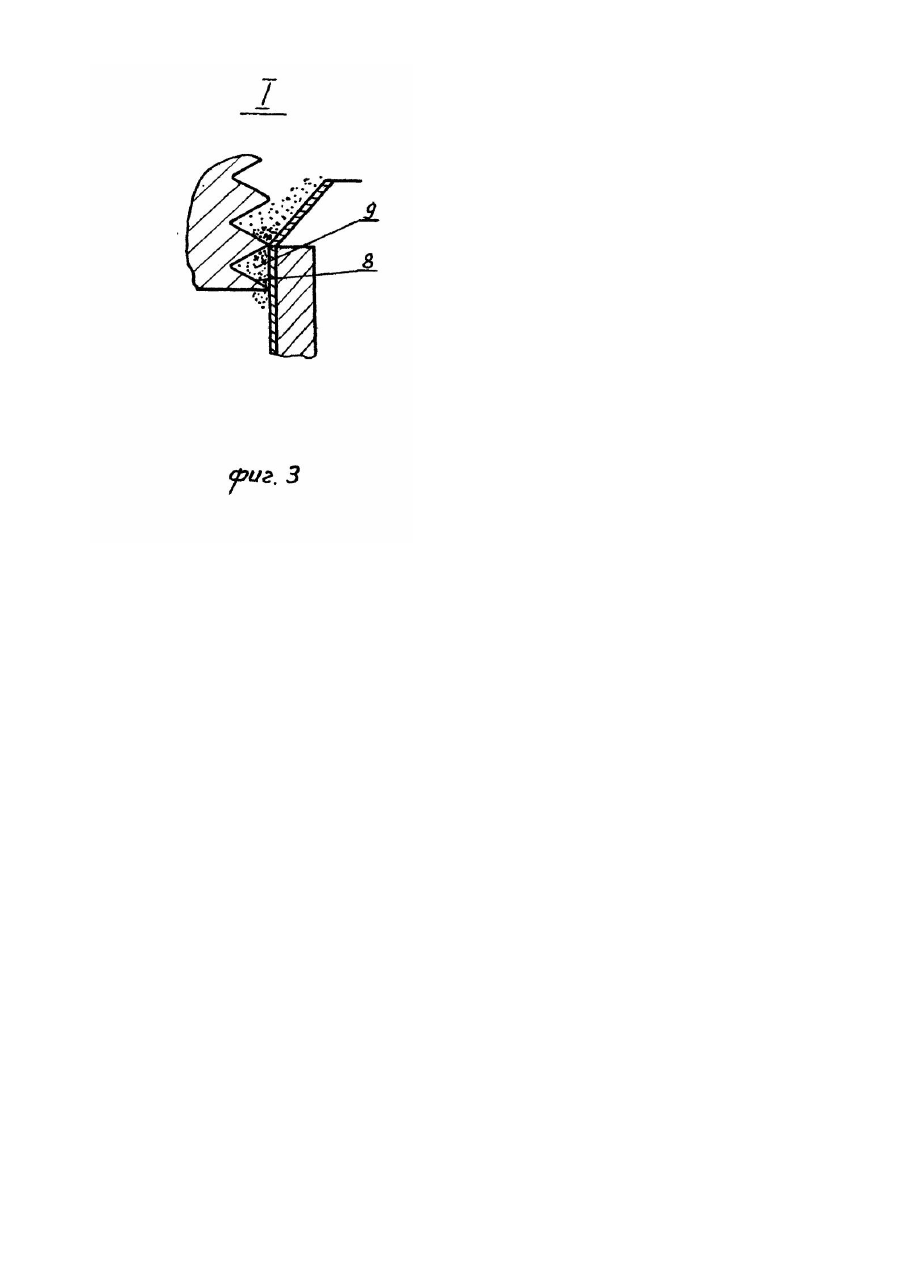

Изобретение относится к уплотнитель-ной технике и может быть использовано для сборки магнитопорошковых уплотнений, содержащих в кольцевых зазорах магнитную и немагнитную композиции. Известен способ сборки магнитного уплотнения, в котором заполнение зазоров, образованных полюсными наконечниками магнитной обоймы и уплотняемой поверхностью, магнитной композицией производят путем подачи последней на выступы полюсных наконечников до монтажа ее в узел уплотнения, причем монтаж магнитной обоймы в узел уплотнения производят в среде немагнитной не смешивающейся с магнитной композицией жидкости [1]. Недостатком такого способа сборки является то, что при перемещении магнитной обоймы по валу или штоку до узла уплотнения корпуса происходит размазывание магнитной композиции по поверхности вала или штока, что приводит к значительной потере ее. В качестве прототипа выбран способ сборки магнитного уплотнения, в котором после нанесения магнитной композиции на выступы полюсных наконечников магнитной обоймы в отверстия последних вводят разрезную втулку, совместно с которой обойму перемещают по валу и после монтажа обоймы в узле уплотнения втулк у удаляют [2]. Наличие разрезной втулки исключает потерю магнитной композиции при перемещении обоймы по валу или штоку, однако данный способ непригоден для сборки магнитных уплотнений, в которых в кольцевых зазорах, образованных полюсными наконечниками и уплотняемой поверхностью. размещены магнитная и немагнитная композиции, т. к. последняя не может удерживаться в кольцевых зазорах магнитным полем. В основу изобретения поставлена задача создания способа сборки магнитных уплотнений, кольцевые зазоры которых заполнены магнитной и немагнитной композициями. Поставленная задача решается тем. что в способе сборки магнитного уплотнения, включающем сборку магнитной обоймы, заполнение кольцевых зазоров, образованных выступами полюсных наконечников и размещенной в их отверстиях втулкой, герметизирующей композицией и перемещение обоймы по валу с последующим монтажом ее в корпус уплотнения, согласно изобретению, а отверстия полюсных наконечников при их вертикальном расположении последовательно вводят втулк у из не магнитного материала, толщина которой равна уплотняемому зазору, и соосную с ней втулку из магнитного материала, наружный диаметр которой равен диаметру уплотняемой поверхности, и в процессе установки магнитной обоймы на немагнитную втулку последовательно заполняют кольцевые зазоры чередующимися порциями магнитной и немагнитной композиций. Изобретение поясняется чертежами, где на фиг.1 изображена операция заполнения зазора, образованного поверхностью полюсных наконечников и втулкой, магнитной и немагнитной композициями; на фиг.2 изображена установка магнитной обоймы в узел уплотнения корпуса; на фиг.3 - место 1 фиг.1. Сборка уплотнения производится следующим образом. Втулку 1, выполненную из магнитного материала, наружный диаметр которой равен диаметру уплотняемой поверхности, устанавливают вертикально. На нее надевают втулку 2 из немагнитного материала, толщина которой равна уплотняемому зазору, образованному поверхностью полюсных наконечников 3, 4 и уплотняемой поверхностью вала 5. На торцевую поверхность втулки 2 устанавливают конусообразную втулк у 6 меньшим сечением кверху. Собранную магнитную обойму, состоящую из постоянного магнита 7 и полюсных наконечников 4, 3, надевают на втулки 1 и 2 до уровня первого выступа полюсного наконечника 3, после чего в области вершины выступа размещают магнитную композицию 8. Используя коническую поверхность втулки 6, заполняют кольцевую полость, образованную вершинами первого и последующего выступов полюсного наконечника 3, немагнитной композицией 9. например высокодисперсным графитом, при этом плотно его утрамбовывают, исключая образование воздушных полостей. После этого магнитную обойму перемещают вдоль поверхности втулок 1 и 2 до вершины следующего выступа. Таким образом, последовательно повторяя операции заполнения магнитной 8 и немагнитной 9 композициями выступов и кольцевых зазоров, образованных выступами полюсных наконечников 3, 4 в процессе надевания магнитной обоймы на втулки 1 и 2, собирают магнитное уплотнение. Под действием неоднородного магнитного поля магнита 7 магнитный поток замыкается через выступы полюсных наконечников 3, 4 и магнитопроводную втулк у 1, удерживая в вершинах выступов магнитную композицию 8. При этом в вершинах выступов создается плотно упакованная структура магнитной композиции 8, которая в свою очередь удерживает в кольцевых зазорах наконечников 3. 4 немагнитную композицию 9. Собранное магнитное уплотнение вместе с втулками 1,2 переносят на вал 5 и перемещают по нему до начала уплотняемой поверхности. Затем магнитное уплотнение перемещают в проточку 10 под уплотнением корпуса 11 только с втулкой 2 и после монтажа уплотнения ее удаляют. В связи с тем, что втулка 2 выполнена из немагнитного материала, в процессе удаления из проточки 10 под уплотнением корпуса 11 не происходит унос магнитной композиции 8. Ввиду того, что вал 5 является магнитным, то под воздействием магнитного поля магнитная композиция 8 заполняет зазоры, образованные после удаления втулки 2 поверхностью вершин выступов и уплотняемой поверхностью, удерживая при этом в кольцевых зазорах полюсных наконечников 3, 4 немагнитную композицию 9. Способ позволяет производить сборку магнитных уплотнений, содержащих в кольцевых зазорах, образованных полюсными наконечниками и уплотняемой поверхностью, магнитную и немагнитную композиции.
