Пристрій для фасування в’язких продуктів у ємності

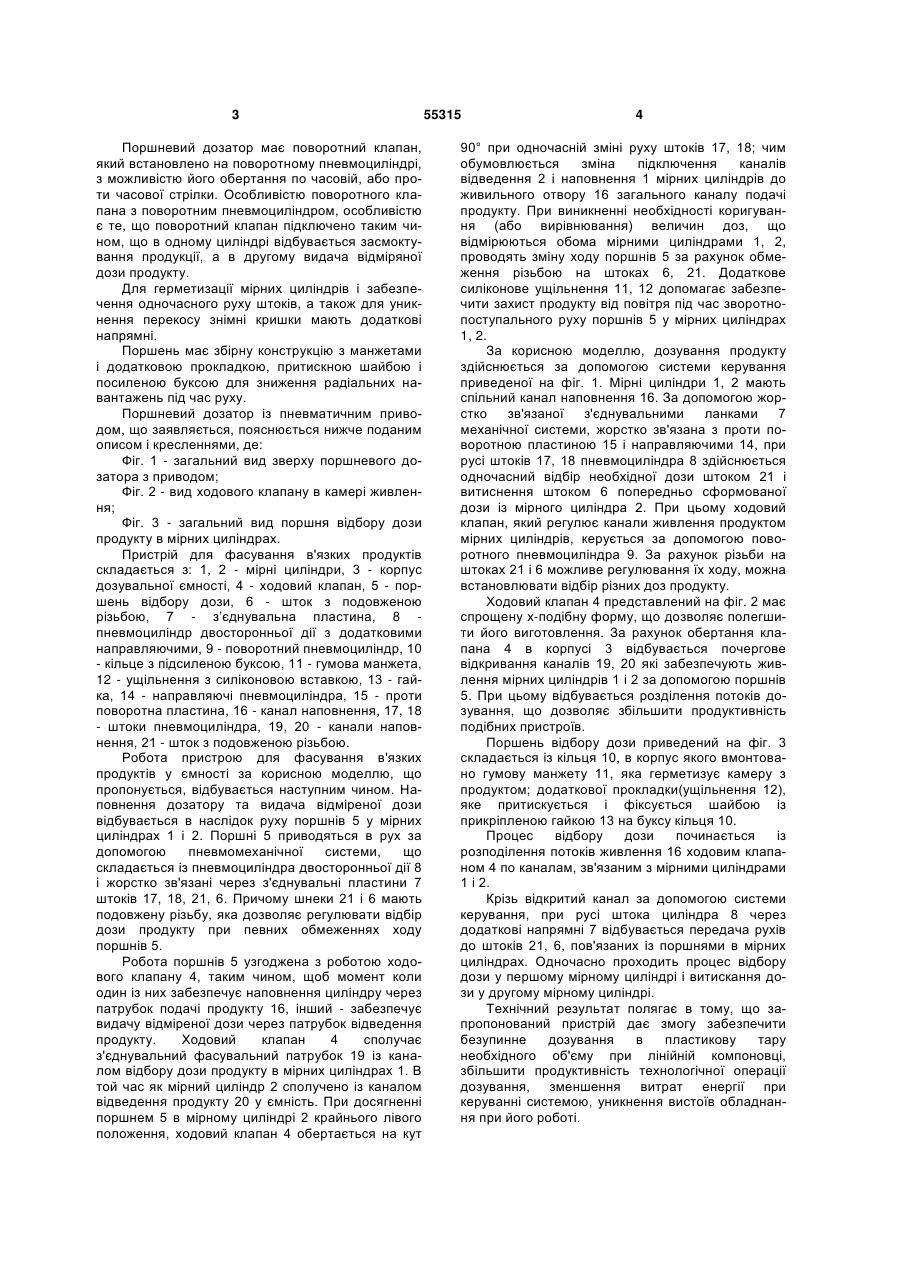

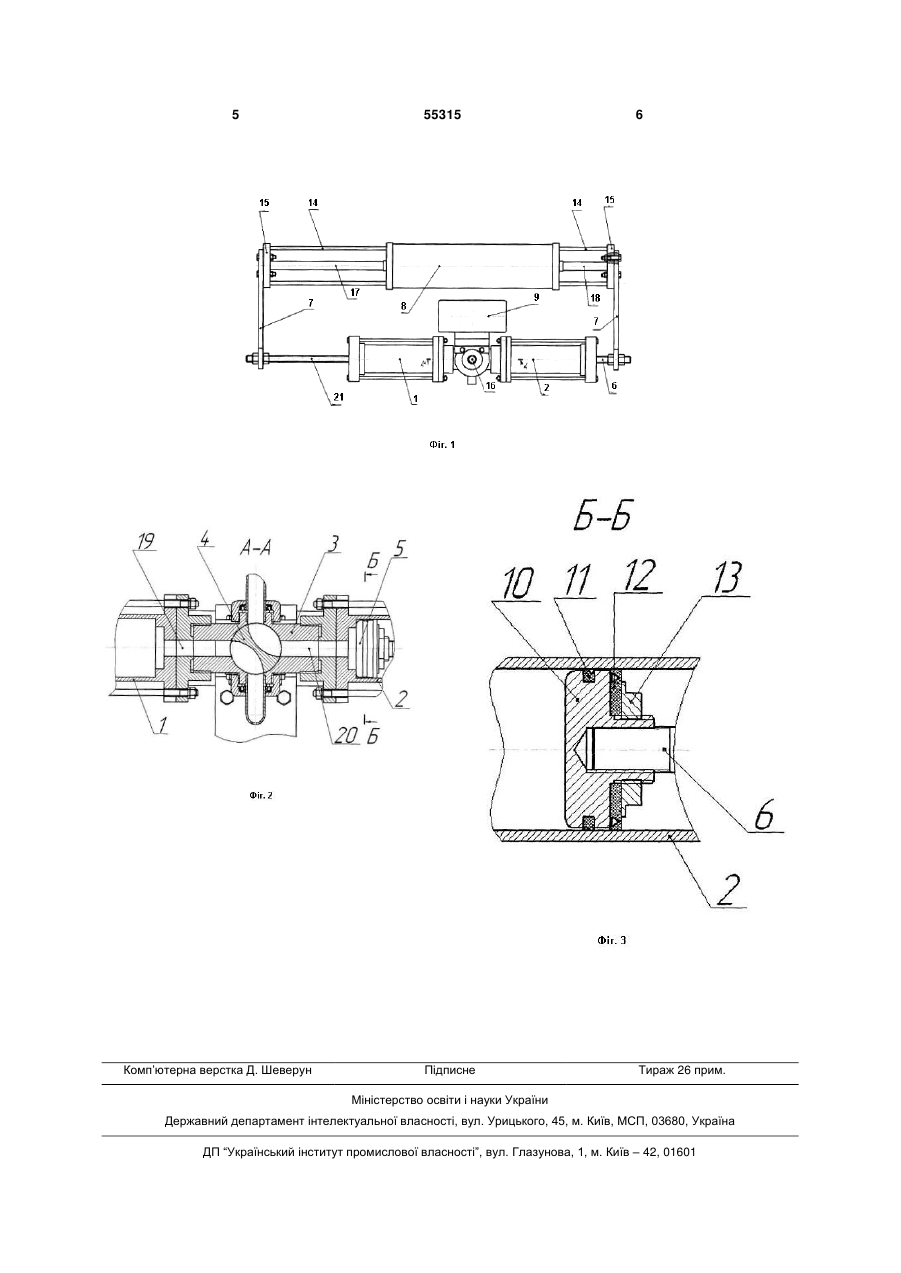

Пристрій для фасування в'язких продуктів у ємності, який містить корпус, дозатор, що складається із циліндра, з розташованим у ньому проградуйованим поршнем, патрубків підведення і відведення продукту, який відрізняється тим, що дозатор додатково містить один циліндр з проградуйованим поршнем з пневматичною системою керування, яка містить пневмоциліндр з прохідним штоком, що містить подовжену різьбу, поворотний клапан і поворотний пневмоциліндр. (19) (21) u201006753 (22) 01.06.2010 (24) 10.12.2010 (46) 10.12.2010, Бюл.№ 23, 2010 р. (72) ТИЩЕНКО ЄВГЕН ОЛЕКСАНДРОВИЧ, КРИВОПЛЯС-ВОЛОДІНА ЛЮДМИЛА ОЛЕКСАНДРІВНА, ВАЛІУЛІН ГЕННАДІЙ РОМАНОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ХАРЧОВИХ ТЕХНОЛОГІЙ 3 Поршневий дозатор має поворотний клапан, який встановлено на поворотному пневмоциліндрі, з можливістю його обертання по часовій, або проти часової стрілки. Особливістю поворотного клапана з поворотним пневмоциліндром, особливістю є те, що поворотний клапан підключено таким чином, що в одному циліндрі відбувається засмоктування продукції, а в другому видача відміряної дози продукту. Для герметизації мірних циліндрів і забезпечення одночасного руху штоків, а також для уникнення перекосу знімні кришки мають додаткові напрямні. Поршень має збірну конструкцію з манжетами і додатковою прокладкою, притискною шайбою і посиленою буксою для зниження радіальних навантажень під час руху. Поршневий дозатор із пневматичним приводом, що заявляється, пояснюється нижче поданим описом і кресленнями, де: Фіг. 1 - загальний вид зверху поршневого дозатора з приводом; Фіг. 2 - вид ходового клапану в камері живлення; Фіг. 3 - загальний вид поршня відбору дози продукту в мірних циліндрах. Пристрій для фасування в'язких продуктів складається з: 1, 2 - мірні циліндри, 3 - корпус дозувальної ємності, 4 - ходовий клапан, 5 - поршень відбору дози, 6 - шток з подовженою різьбою, 7 - з’єднувальна пластина, 8 пневмоциліндр двосторонньої дії з додатковими направляючими, 9 - поворотний пневмоциліндр, 10 - кільце з підсиленою буксою, 11 - гумова манжета, 12 - ущільнення з силіконовою вставкою, 13 - гайка, 14 - направляючі пневмоциліндра, 15 - проти поворотна пластина, 16 - канал наповнення, 17, 18 - штоки пневмоциліндра, 19, 20 - канали наповнення, 21 - шток з подовженою різьбою. Робота пристрою для фасування в'язких продуктів у ємності за корисною моделлю, що пропонується, відбувається наступним чином. Наповнення дозатору та видача відміреної дози відбувається в наслідок руху поршнів 5 у мірних циліндрах 1 і 2. Поршні 5 приводяться в рух за допомогою пневмомеханічної системи, що складається із пневмоциліндра двосторонньої дії 8 і жорстко зв'язані через з'єднувальні пластини 7 штоків 17, 18, 21, 6. Причому шнеки 21 і 6 мають подовжену різьбу, яка дозволяє регулювати відбір дози продукту при певних обмеженнях ходу поршнів 5. Робота поршнів 5 узгоджена з роботою ходового клапану 4, таким чином, щоб момент коли один із них забезпечує наповнення циліндру через патрубок подачі продукту 16, інший - забезпечує видачу відміреної дози через патрубок відведення продукту. Ходовий клапан 4 сполучає з'єднувальний фасувальний патрубок 19 із каналом відбору дози продукту в мірних циліндрах 1. В той час як мірний циліндр 2 сполучено із каналом відведення продукту 20 у ємність. При досягненні поршнем 5 в мірному циліндрі 2 крайнього лівого положення, ходовий клапан 4 обертається на кут 55315 4 90° при одночасній зміні руху штоків 17, 18; чим обумовлюється зміна підключення каналів відведення 2 і наповнення 1 мірних циліндрів до живильного отвору 16 загального каналу подачі продукту. При виникненні необхідності коригування (або вирівнювання) величин доз, що відмірюються обома мірними циліндрами 1, 2, проводять зміну ходу поршнів 5 за рахунок обмеження різьбою на штоках 6, 21. Додаткове силіконове ущільнення 11, 12 допомагає забезпечити захист продукту від повітря під час зворотнопоступального руху поршнів 5 у мірних циліндрах 1, 2. За корисною моделлю, дозування продукту здійснюється за допомогою системи керування приведеної на фіг. 1. Мірні циліндри 1, 2 мають спільний канал наповнення 16. За допомогою жорстко зв'язаної з'єднувальними ланками 7 механічної системи, жорстко зв'язана з проти поворотною пластиною 15 і направляючими 14, при русі штоків 17, 18 пневмоциліндра 8 здійснюється одночасний відбір необхідної дози штоком 21 і витиснення штоком 6 попередньо сформованої дози із мірного циліндра 2. При цьому ходовий клапан, який регулює канали живлення продуктом мірних циліндрів, керується за допомогою поворотного пневмоциліндра 9. За рахунок різьбина штоках 21 і 6 можливе регулювання їх ходу, можна встановлювати відбір різних доз продукту. Ходовий клапан 4 представлений на фіг. 2 має спрощену х-подібну форму, що дозволяє полегшити його виготовлення. За рахунок обертання клапана 4 в корпусі 3 відбувається почергове відкривання каналів 19, 20 які забезпечують живлення мірних циліндрів 1 і 2 за допомогою поршнів 5. При цьому відбувається розділення потоків дозування, що дозволяє збільшити продуктивність подібних пристроїв. Поршень відбору дози приведений на фіг. 3 складається із кільця 10, в корпус якого вмонтовано гумову манжету 11, яка герметизує камеру з продуктом; додаткової прокладки(ущільнення 12), яке притискується і фіксується шайбою із прикріпленою гайкою 13 на буксу кільця 10. Процес відбору дози починається із розподілення потоків живлення 16 ходовим клапаном 4 по каналам, зв'язаним з мірними циліндрами 1 і 2. Крізь відкритий канал за допомогою системи керування, при русі штока циліндра 8 через додаткові напрямні 7 відбувається передача рухів до штоків 21, 6, пов'язаних із поршнями в мірних циліндрах. Одночасно проходить процес відбору дози у першому мірному циліндрі і витискання дози у другому мірному циліндрі. Технічний результат полягає в тому, що запропонований пристрій дає змогу забезпечити безупинне дозування в пластикову тару необхідного об'єму при лінійній компоновці, збільшити продуктивність технологічної операції дозування, зменшення витрат енергії при керуванні системою, уникнення вистоїв обладнання при його роботі. 5 Комп’ютерна верстка Д. Шеверун 55315 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
