Тюбик для фасування пастоподібних харчових продуктів

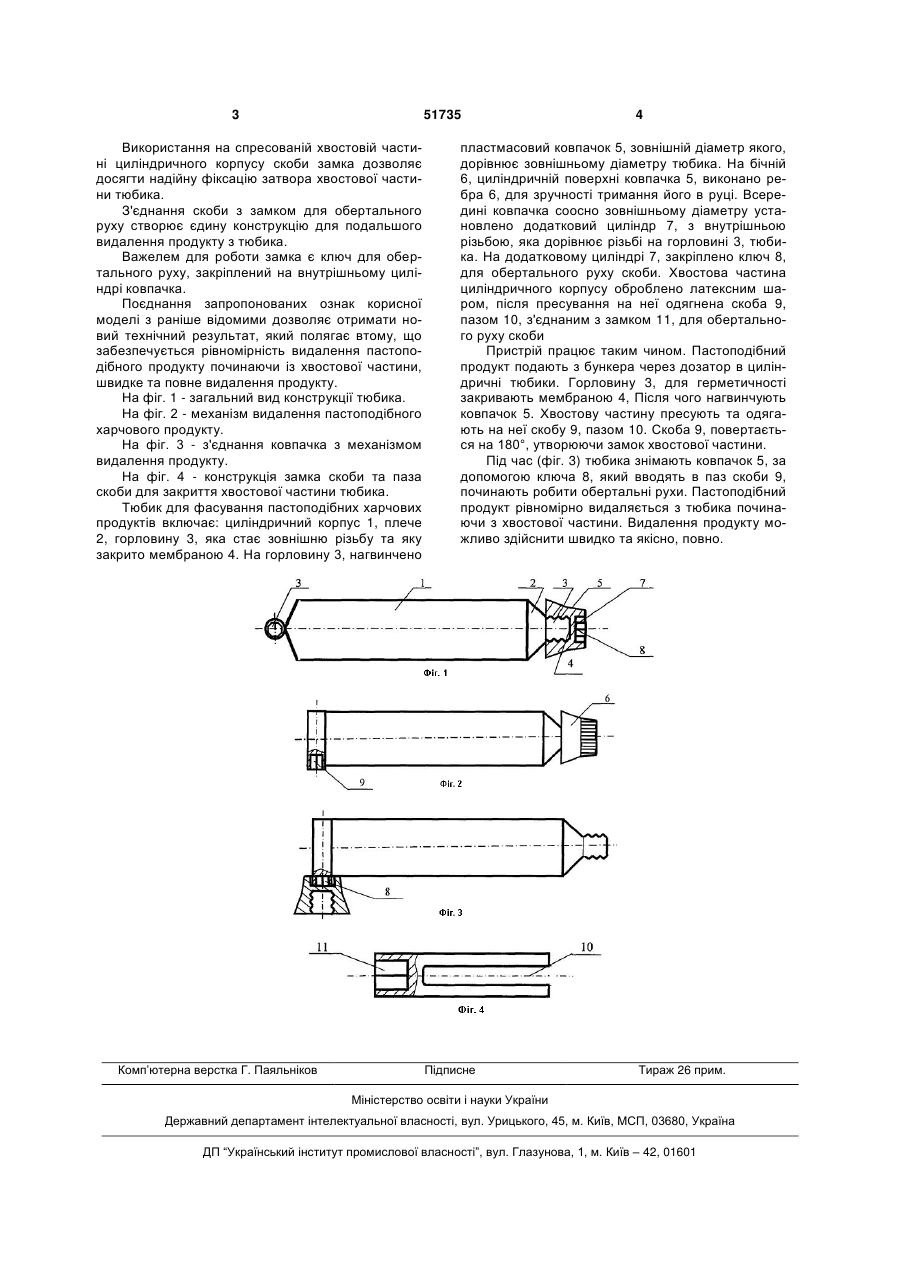

Тюбик для фасування пастоподібних харчових продуктів, що включає корпус циліндричної форми, на горловині якого є різьба, ковпачок, діаметр 3 51735 Використання на спресованій хвостовій частині циліндричного корпусу скоби замка дозволяє досягти надійну фіксацію затвора хвостової частини тюбика. З'єднання скоби з замком для обертального руху створює єдину конструкцію для подальшого видалення продукту з тюбика. Важелем для роботи замка є ключ для обертального руху, закріплений на внутрішньому циліндрі ковпачка. Поєднання запропонованих ознак корисної моделі з раніше відомими дозволяє отримати новий технічний результат, який полягає втому, що забезпечується рівномірність видалення пастоподібного продукту починаючи із хвостової частини, швидке та повне видалення продукту. На фіг. 1 - загальний вид конструкції тюбика. На фіг. 2 - механізм видалення пастоподібного харчового продукту. На фіг. 3 - з'єднання ковпачка з механізмом видалення продукту. На фіг. 4 - конструкція замка скоби та паза скоби для закриття хвостової частини тюбика. Тюбик для фасування пастоподібних харчових продуктів включає: циліндричний корпус 1, плече 2, горловину 3, яка стає зовнішню різьбу та яку закрито мембраною 4. На горловину 3, нагвинчено Комп’ютерна верстка Г. Паяльніков 4 пластмасовий ковпачок 5, зовнішній діаметр якого, дорівнює зовнішньому діаметру тюбика. На бічній 6, циліндричній поверхні ковпачка 5, виконано ребра 6, для зручності тримання його в руці. Всередині ковпачка соосно зовнішньому діаметру установлено додатковий циліндр 7, з внутрішньою різьбою, яка дорівнює різьбі на горловині 3, тюбика. На додатковому циліндрі 7, закріплено ключ 8, для обертального руху скоби. Хвостова частина циліндричного корпусу оброблено латексним шаром, після пресування на неї одягнена скоба 9, пазом 10, з'єднаним з замком 11, для обертального руху скоби Пристрій працює таким чином. Пастоподібний продукт подають з бункера через дозатор в циліндричні тюбики. Горловину 3, для герметичності закривають мембраною 4, Після чого нагвинчують ковпачок 5. Хвостову частину пресують та одягають на неї скобу 9, пазом 10. Скоба 9, повертається на 180°, утворюючи замок хвостової частини. Під час (фіг. 3) тюбика знімають ковпачок 5, за допомогою ключа 8, який вводять в паз скоби 9, починають робити обертальні рухи. Пастоподібний продукт рівномірно видаляється з тюбика починаючи з хвостової частини. Видалення продукту можливо здійснити швидко та якісно, повно. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
