Формула / Реферат

Електричний нагрівач, що містить корпус з канавками, розміщеними на його зовнішній поверхні, і має захисний шар, який відрізняється тим, що канавки розміщені горизонтально на боковій поверхні корпусу і вертикально - на верхній торцевій поверхні корпусу та мають форму відповідно напівциліндричну і циліндричну різного діаметра і різної довжини заглиблення у тіло корпусу, яке виконане із суцільного металу з виїмкою у нижній частині, до металевої поверхні якої закріплені нагрівач і датчик температури, з'єднаний з платою комутації, закріпленою до тіла корпусу і підключеною до нагрівача, з'єднаного з блоком живлення, а до плати комутації підключені світловий індикатор і перемикач температури, чільні сторони яких виведені на зовнішню лицьову поверхню корпусу, нижня торцева частина якого закрита кришкою, а захисний шар корпусу нанесений на його зовнішню поверхню.

Текст

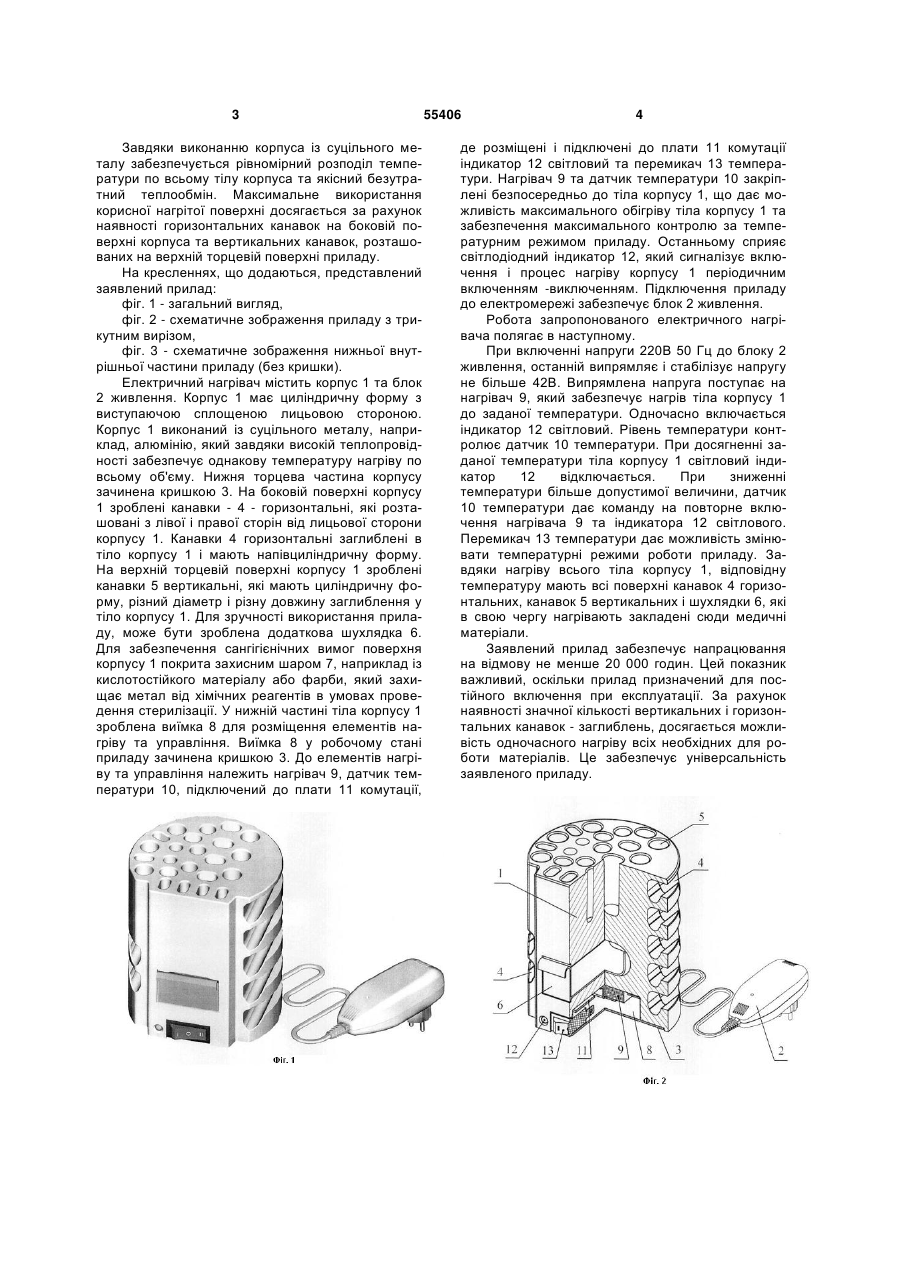

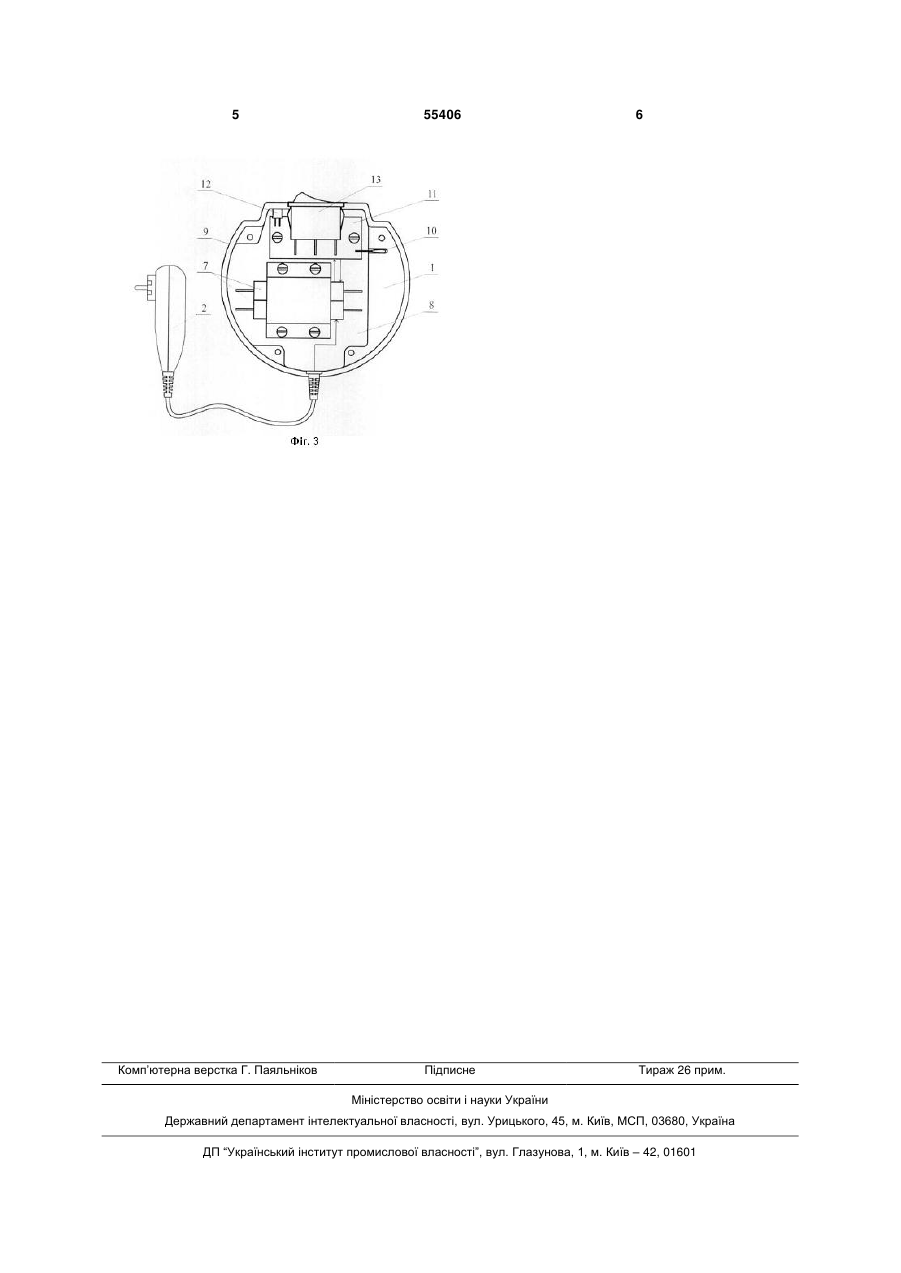

Електричний нагрівач, що містить корпус з канавками, розміщеними на його зовнішній поверхні, і має захисний шар, який відрізняється тим, що канавки розміщені горизонтально на боковій поверхні корпусу і вертикально - на верхній торцевій поверхні корпусу та мають форму відповідно напівциліндричну і циліндричну різного діаметра і 3 Завдяки виконанню корпуса із суцільного металу забезпечується рівномірний розподіл температури по всьому тілу корпуса та якісний безутратний теплообмін. Максимальне використання корисної нагрітої поверхні досягається за рахунок наявності горизонтальних канавок на боковій поверхні корпуса та вертикальних канавок, розташованих на верхній торцевій поверхні приладу. На кресленнях, що додаються, представлений заявлений прилад: фіг. 1 - загальний вигляд, фіг. 2 - схематичне зображення приладу з трикутним вирізом, фіг. 3 - схематичне зображення нижньої внутрішньої частини приладу (без кришки). Електричний нагрівач містить корпус 1 та блок 2 живлення. Корпус 1 має циліндричну форму з виступаючою сплощеною лицьовою стороною. Корпус 1 виконаний із суцільного металу, наприклад, алюмінію, який завдяки високій теплопровідності забезпечує однакову температуру нагріву по всьому об'єму. Нижня торцева частина корпусу зачинена кришкою 3. На боковій поверхні корпусу 1 зроблені канавки - 4 - горизонтальні, які розташовані з лівої і правої сторін від лицьової сторони корпусу 1. Канавки 4 горизонтальні заглиблені в тіло корпусу 1 і мають напівциліндричну форму. На верхній торцевій поверхні корпусу 1 зроблені канавки 5 вертикальні, які мають циліндричну форму, різний діаметр і різну довжину заглиблення у тіло корпусу 1. Для зручності використання приладу, може бути зроблена додаткова шухлядка 6. Для забезпечення сангігієнічних вимог поверхня корпусу 1 покрита захисним шаром 7, наприклад із кислотостійкого матеріалу або фарби, який захищає метал від хімічних реагентів в умовах проведення стерилізації. У нижній частині тіла корпусу 1 зроблена виїмка 8 для розміщення елементів нагріву та управління. Виїмка 8 у робочому стані приладу зачинена кришкою 3. До елементів нагріву та управління належить нагрівач 9, датчик температури 10, підключений до плати 11 комутації, 55406 4 де розміщені і підключені до плати 11 комутації індикатор 12 світловий та перемикач 13 температури. Нагрівач 9 та датчик температури 10 закріплені безпосередньо до тіла корпусу 1, що дає можливість максимального обігріву тіла корпусу 1 та забезпечення максимального контролю за температурним режимом приладу. Останньому сприяє світлодіодний індикатор 12, який сигналізує включення і процес нагріву корпусу 1 періодичним включенням -виключенням. Підключення приладу до електромережі забезпечує блок 2 живлення. Робота запропонованого електричного нагрівача полягає в наступному. При включенні напруги 220В 50 Гц до блоку 2 живлення, останній випрямляє і стабілізує напругу не більше 42В. Випрямлена напруга поступає на нагрівач 9, який забезпечує нагрів тіла корпусу 1 до заданої температури. Одночасно включається індикатор 12 світловий. Рівень температури контролює датчик 10 температури. При досягненні заданої температури тіла корпусу 1 світловий індикатор 12 відключається. При зниженні температури більше допустимої величини, датчик 10 температури дає команду на повторне включення нагрівача 9 та індикатора 12 світлового. Перемикач 13 температури дає можливість змінювати температурні режими роботи приладу. Завдяки нагріву всього тіла корпусу 1, відповідну температуру мають всі поверхні канавок 4 горизонтальних, канавок 5 вертикальних і шухлядки 6, які в свою чергу нагрівають закладені сюди медичні матеріали. Заявлений прилад забезпечує напрацювання на відмову не менше 20 000 годин. Цей показник важливий, оскільки прилад призначений для постійного включення при експлуатації. За рахунок наявності значної кількості вертикальних і горизонтальних канавок - заглиблень, досягається можливість одночасного нагріву всіх необхідних для роботи матеріалів. Це забезпечує універсальність заявленого приладу. 5 Комп’ютерна верстка Г. Паяльніков 55406 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
