Склад електродного покриття “елод-1″

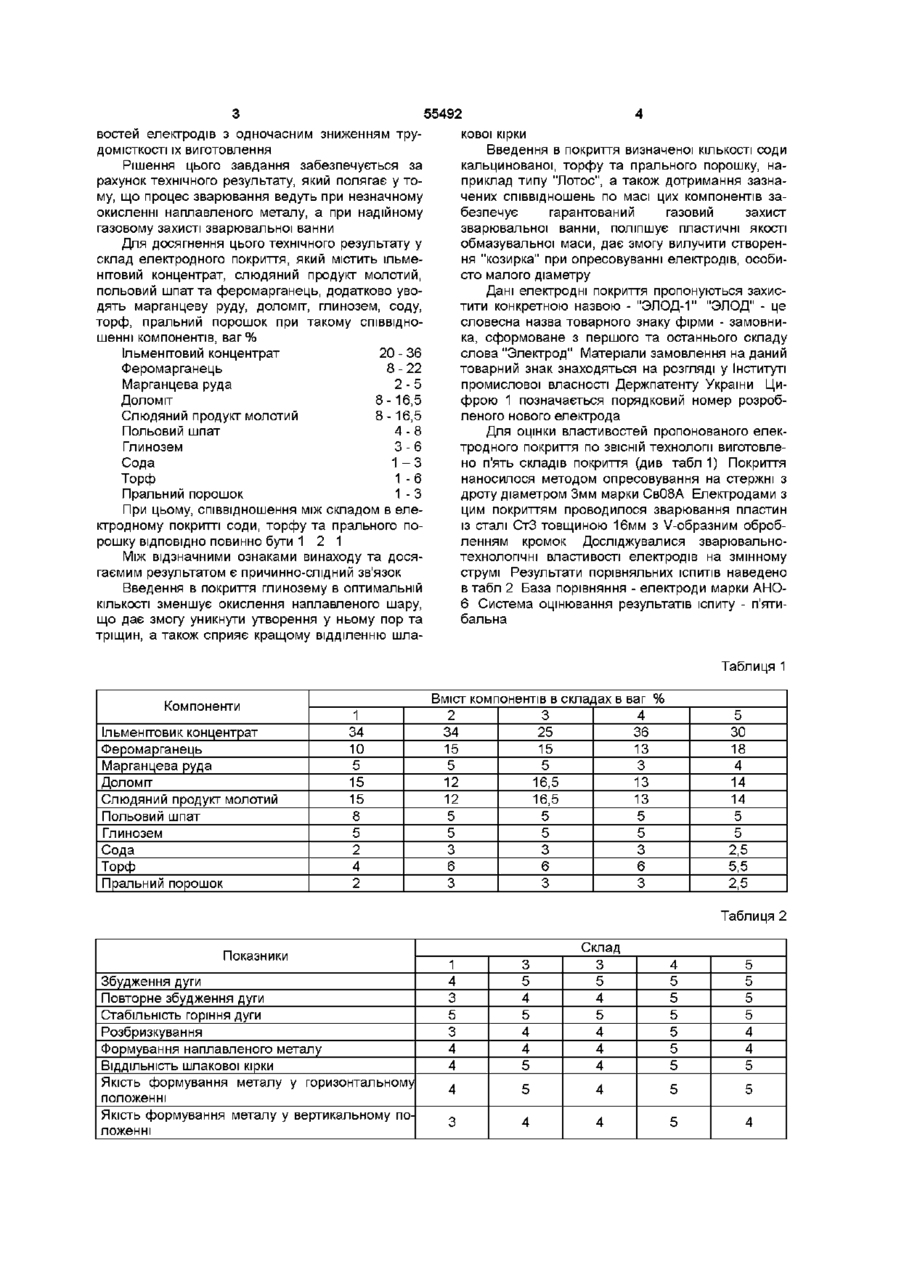

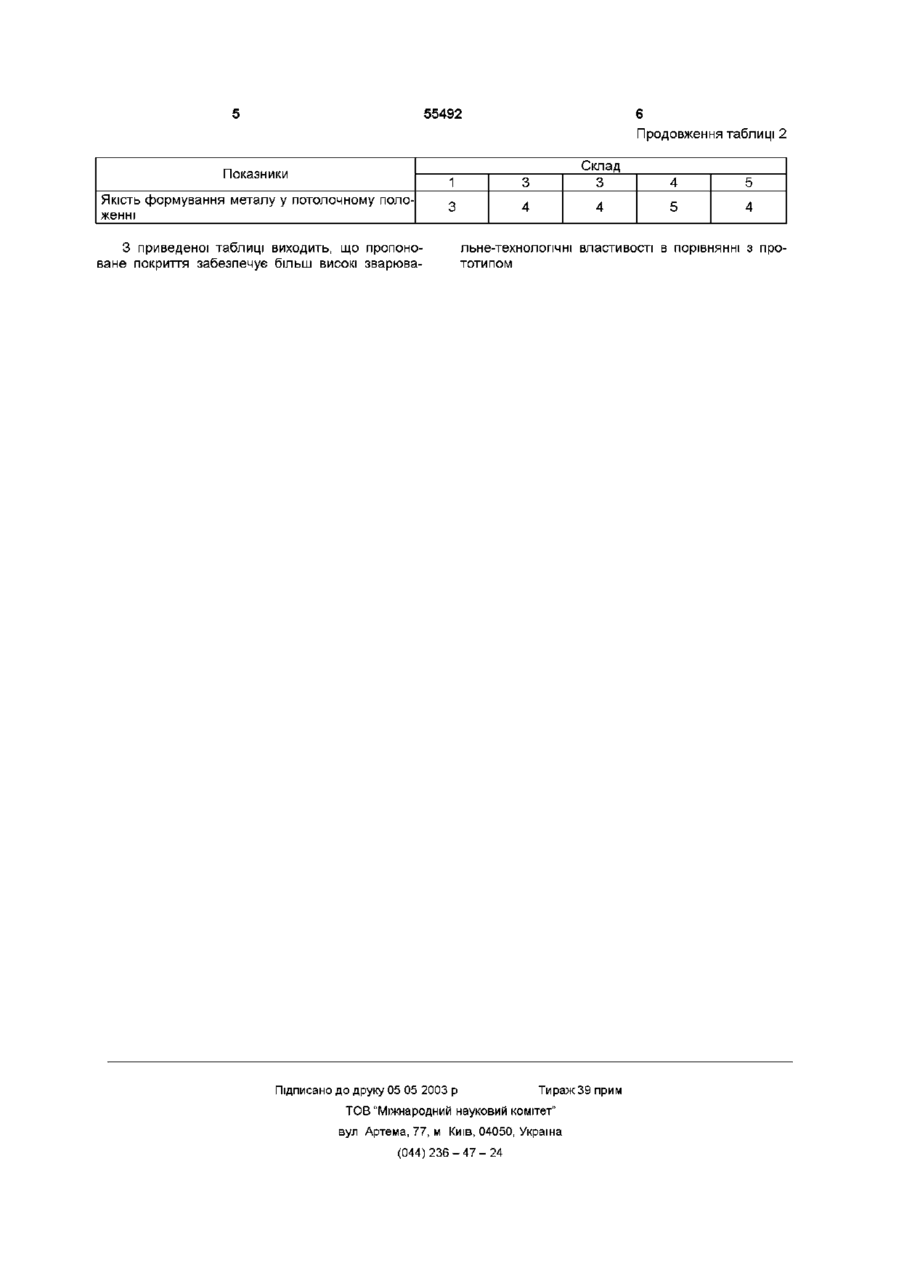

Склад електронного покриття для зварювання низьковуглецевих марок сталей, який містить ільменітовий концентрат, слюдяний продукт молотий, польовий шпат та феромарганець, який відрізняється тим, що додатково містить марганцеву руду, доломіт, глинозем, соду, торф, пральний порошок при такому співвідношенні компонентів, ваг % Ільменітовий концентрат 20-36 Феромарганець 8-22 Марганцева руда 2-5 Доломіт 8-16,5 Слюдяний продукт молотий 8-16,5 Польовий шпат 4-8 Глинозем 3-6 Сода 1-3 Торф 1 -6 Пральний порошок 1-3, при цьому співвідношення між складом в електродному покритті соди, торфу та прального порошку ВІДПОВІДНО повинно бути 1 2 1 о Винахід відноситься до зварювального виробництва, а саме - до електродного покриття електродів для дугового електричного зварювання переважно металоконструкцій з низьковуглецевих марок сталі Широко ЗВІСНІ покриття електродів марок АНО4, МР-3, РБУ-4, РБУ-5, та інш Найбільш розповсюдженим у галузі зварювального виробництва є покриття електроду марки АНО-4, яке використовується при зварюванні низьковуглецевої сталі (див , наприклад И А Закс "Электроды для дуговой сварки сталей и никелевых сплавов", СанкиПетербург, 1996г) Указане покриття містить такі компоненти рутиловий концентрат, слюдяний продукт молотий, магнезит (необпалений), феромарганець, целюлоза Його недоліками є недостатні зварювально-технологічні властивості електродів через використовування слюдяного продукту молотого замість слюди -мусковіт, що привело до погіршення умов опресування, збільшенню тугоплавкості покриття, висока собівартість виготовлення через прису тність в складі дорогокоштовних (рутиловий концентрат) та імпортних (целюлоза, магнезит) компонентів Найбільш близьким аналогом по сукупності інгредієнтів є покриття електроду марки АНО-6 (див , наприклад И А Закс "Электроды для дуговой сварки сталей и никелевых сплавов", СанктПетербург, 1996г) Відоме та замовляємо електродне покриття складається з таких східних компонентів ільменітовий концентрат, слюдяний продукт молотий, польовий шпат, феромарганець Проте, цьому електродному покриттю характерні ті самі недоліки, на які вказано вище, а саме відносно низькі зварювально-технологічні властивості (високий тиск опресовування, значна імовірність "козирка" і т д ), висока собівартість виготовлення через присутність в складі дорогокоштовних (залізний порошок) та імпортних (целюлоза, магнезит) компонентів, В основу винаходу покладено завдання створити електродне покриття, яке забезпечить покращання зварювальне - технологічних власти ю ю 55492 кової кірки Введення в покриття визначеної КІЛЬКОСТІ СОДИ кальцинованої, торфу та прального порошку, наприклад типу "Лотос", а також дотримання зазначених співвідношень по масі цих компонентів забезпечує гарантований газовий захист зварювальної ванни, поліпшує пластичні якості обмазувальної маси, дає змогу вилучити створення "козирка" при опресовуванні електродів, особисто малого діаметру Дані електродні покриття пропонуються захистити конкретною назвою - "ЭЛОД-1" "ЭЛОД" - це словесна назва товарного знаку фірми - замовника, сформоване з першого та останнього складу слова "Электрод" Матеріали замовлення на даний товарний знак знаходяться на розгляді у Інституті промислової власності Держпатенту України Цифрою 1 позначається порядковий номер розробленого нового електрода Для оцінки властивостей пропонованого електродного покриття по ЗВІСНІЙ технології виготовлено п'ять складів покриття (див табл 1) Покриття наносилося методом опресовування на стержні з дроту діаметром Змм марки СвО8А Електродами з цим покриттям проводилося зварювання пластин із сталі СтЗ товщиною 16мм з V-образним обробленням кромок Досліджувалися зварювальнотехнологічні властивості електродів на змінному струмі Результати порівняльних ІСПИТІВ наведено в табл 2 База порівняння - електроди марки АНО6 Система оцінювання результатів іспиту - п'ятибальна востеи електродів з одночасним зниженням трудомісткості їх виготовлення Рішення цього завдання забезпечується за рахунок технічного результату, який полягає у тому, що процес зварювання ведуть при незначному окисленні наплавленого металу, а при надійному газовому захисті зварювальної ванни Для досягнення цього технічного результату у склад електродного покриття, який містить ільменітовий концентрат, слюдяний продукт молотий, польовий шпат та феромарганець, додатково уводять марганцеву руду, доломіт, глинозем, соду, торф, пральний порошок при такому співвідношенні компонентів, ваг % Ільменітовий концентрат 20 - 36 Феромарганець 8 - 22 Марганцева руда 2 -5 Доломіт 8-16,5 Слюдяний продукт молотий 8 -16,5 Польовий шпат 4 -8 Глинозем 3 -6 Сода 1- З Торф 1 -6 Пральний порошок 1- З При цьому, співвідношення між складом в електродному покритті соди, торфу та прального порошку ВІДПОВІДНО повинно бути 1 2 1 Між відзначними ознаками винаходу та досягаємим результатом є причинно-слідний зв'язок Введення в покриття глинозему в оптимальній КІЛЬКОСТІ зменшує окислення наплавленого шару, що дає змогу уникнути утворення у ньому пор та тріщин, а також сприяє кращому відділенню шла Таблиця 1 Компоненти Ільменітовик концентрат Феромарганець Марганцева руда Доломіт Слюдяний продукт молотий Польовий шпат Глинозем Сода Торф Пральний порошок 1 34 10 5 15 15 8 5 2 4 2 Вміст компонентів в складах в ваг % 2 3 4 34 25 36 15 15 13 5 5 3 12 16,5 13 12 16,5 13 5 5 5 5 5 5 3 3 3 6 6 6 3 3 3 5 ЗО 18 4 14 14 5 5 2,5 5,5 2,5 Таблиця 2 Показники Збудження дуги Повторне збудження дуги Стабільність горіння дуги Розбризкування Формування наплавленого металу ВІДДІЛЬНІСТЬ шлакової кірки Якість формування металу у горизонтальному положенні Якість формування металу у вертикальному положенні 1 4 3 5 3 4 4 3 5 4 5 4 4 5 Склад 3 5 4 5 4 4 4 4 5 5 5 5 5 5 5 5 5 5 4 4 5 4 5 4 5 5 3 4 4 5 4 55492 Продовження таблиці 2 1 Показники Якість формування металу у потолочному положенні 3 Склад 3 4 5 3 4 4 5 4 З приведеної таблиці виходить, що пропоноване покриття забезпечує більш високі зварюва льне-технолопчні властивості в порівнянні з прототипом Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
