Склад електродного покриття

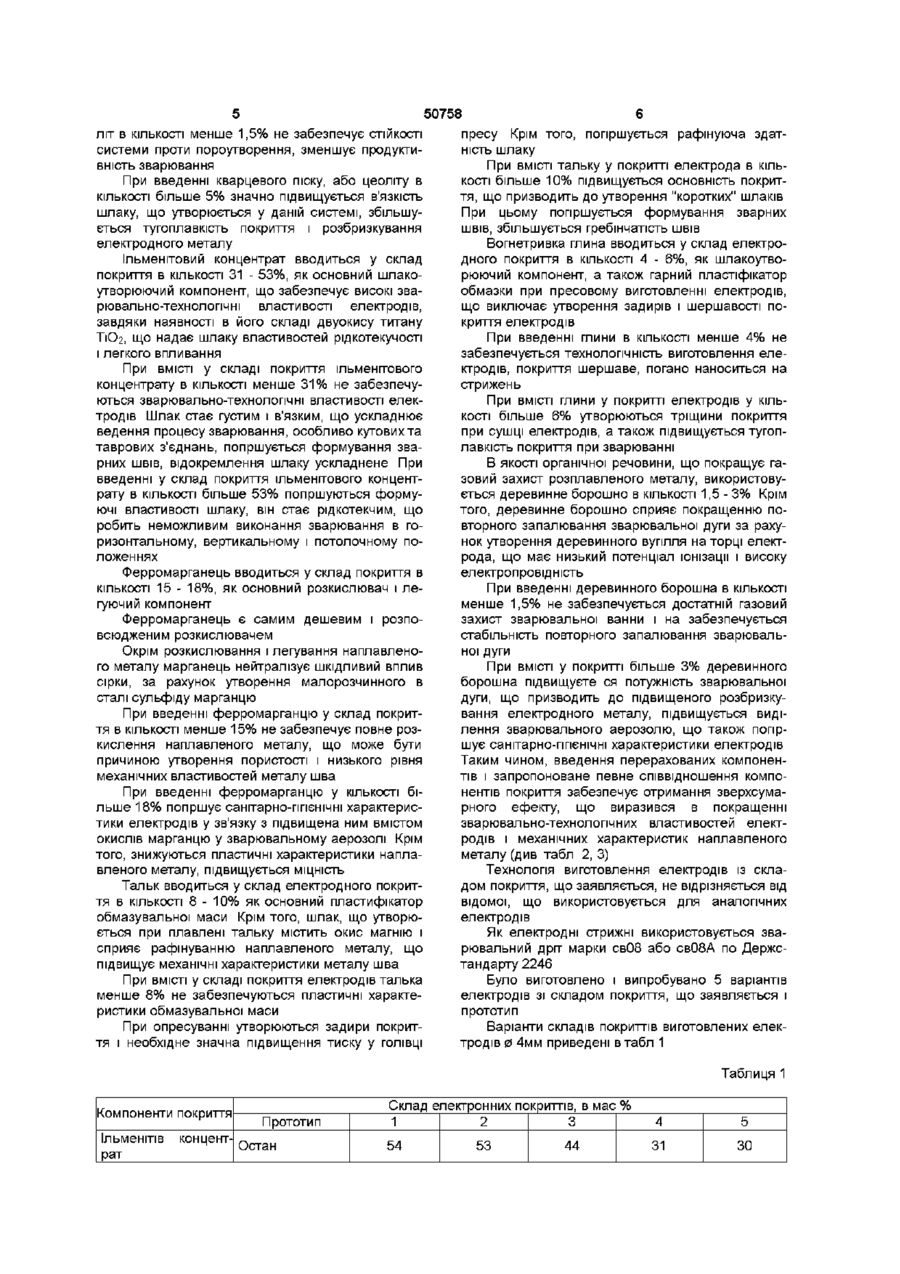

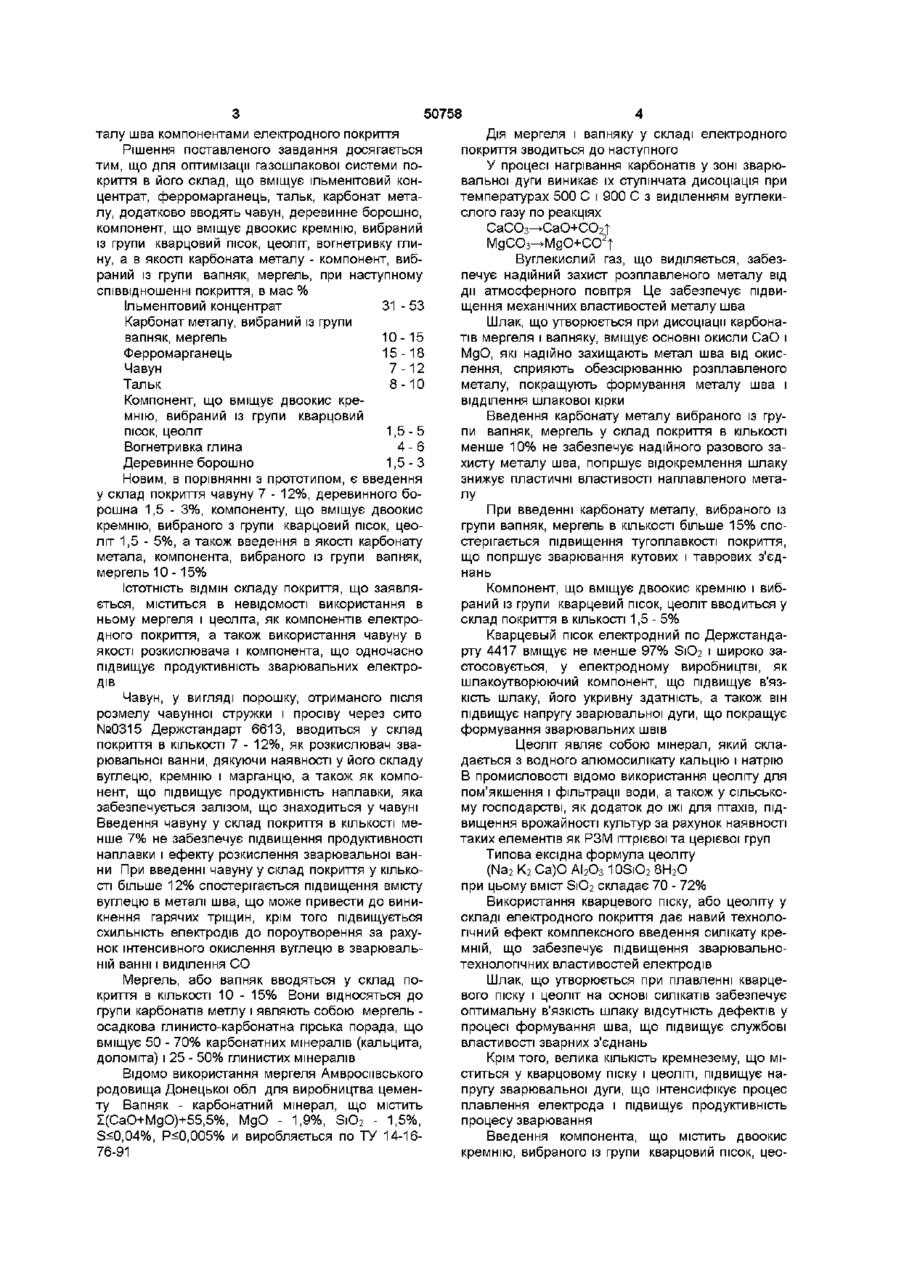

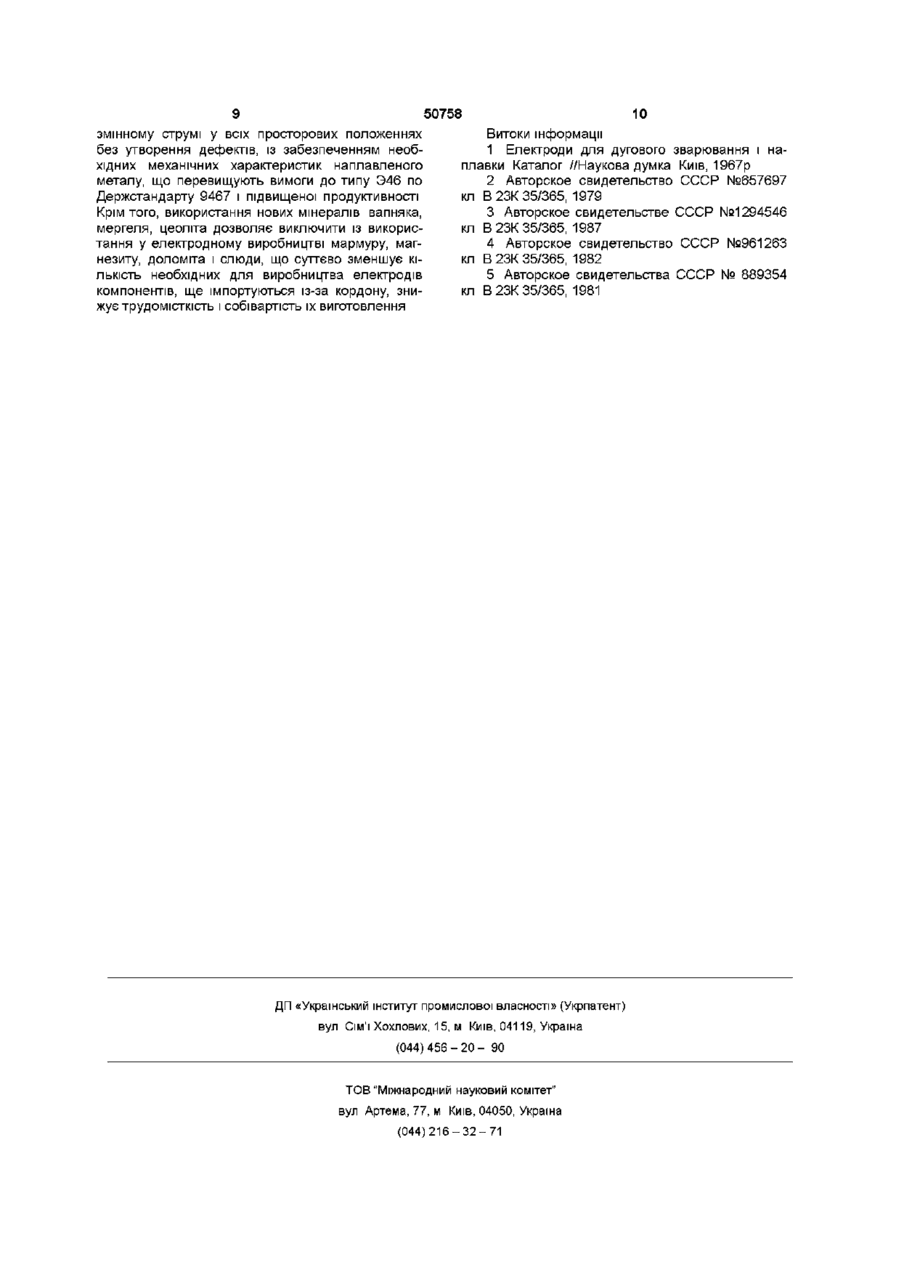

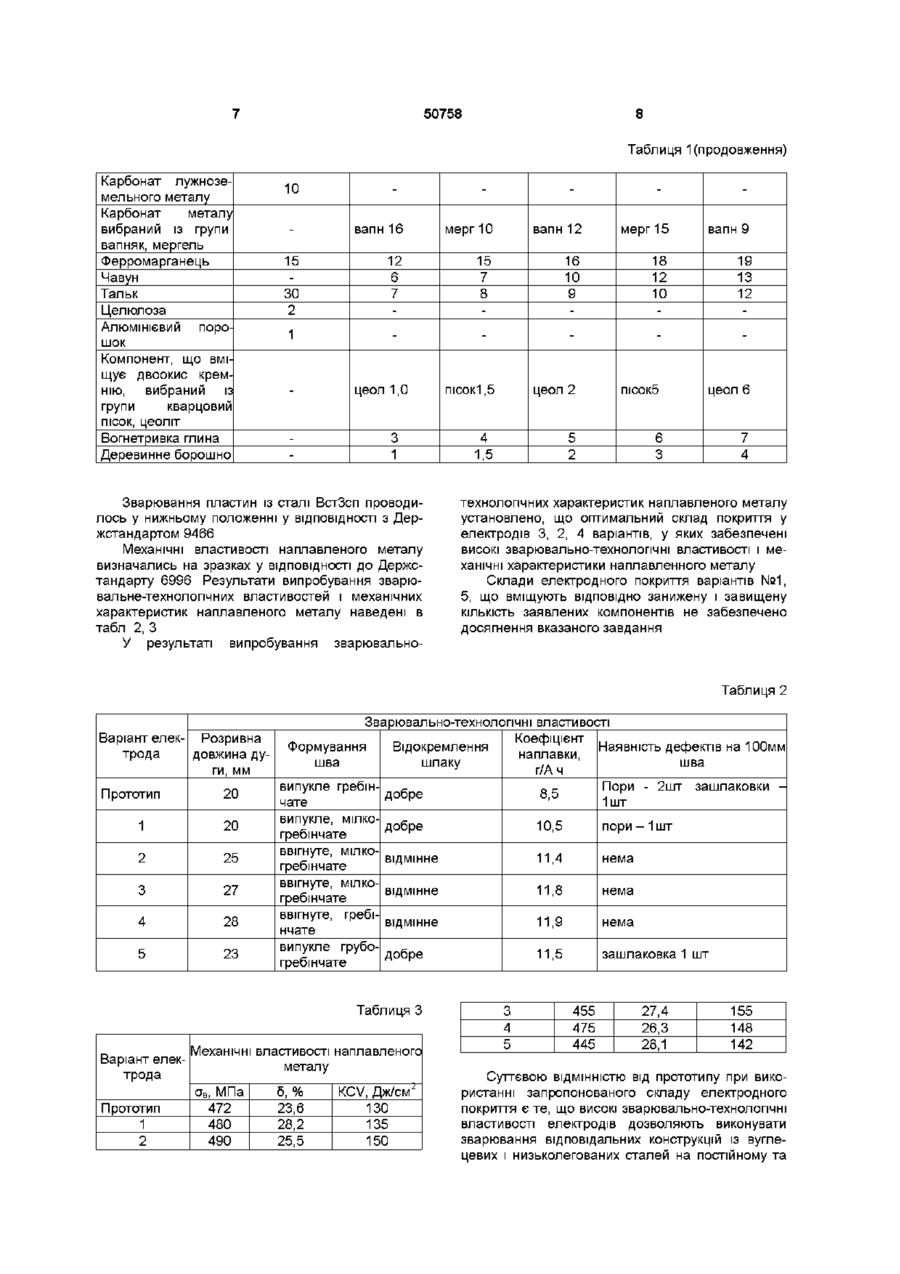

Склад електродного покриття, переважно для зварювання вуглецевих і низьколегованих сталей, що містить ільменітовий концентрат, феромарганець, тальк, карбонат металу, який відрізняється тим, що він додатково містить чавун, деревинне борошно, компонент, що містить двоокис кремнію, вибраний із групи кварцовий пісок, цеоліт, ривку глину, компонент, вибраний із групи мергель, при наступному співвідношенні нентів, мас % Ільменітовий концентрат Компонент, вибраний із групи вапняк, мергель Феромарганець Чавун Тальк Компонент, що містить двоокис кремнію, вибраний із групи кварцовий пісок, цеоліт Вогнетривка глина Деревинне борошно Винахід відноситься до області зварювального виробництва, зокрема до складу електродних покриттів, які використовуються для зварювання вуглецевих та низьколегованих сталей У зварювальному виробництві ВІДОМІ склади рутилових, рутилкарбонатних та рутилалюмосилікатних покриттів, наприклад, електрод дів марок МР-3, АНО-4, ОЗС-4, ОЗС-21 та ш [1], а також склади електродних покриттів по авторським свідоцтвам [2, 3, 4], які вміщують рутиловий і ільменітовий концентрат, карбонати металу (мармур, магнезит), різні алюмосилікати (польовий шпат, слюду, тальк), соду, ферромарганець, органічні речовини (целюлозу, крохмаль, деревинне борошно), калієво-натрієвий силікат та ІНШІ компоненти Найбільш близьким по складу компонентів до складу, що заявляється і взяте в якості прототипу являється покриття [5], що вміщує наступні компоненти, в мас % Карбонат лужноземельного металу 5-15 Ферромарганець 12 -18 Тальк 27 - 50 Целюлоза 1 -З Ільменітовий концентрат останнє В якості карбоната лужноземельного металу він вміщує компонент, вибраний Із групи карбонат кальцію, карбонат магнію Склад додаткове вмі щує алюмінієвий порошок у КІЛЬКОСТІ 0,5 - 3% Електродне покриття рутилкарбонатного типу, призначене для виготовлення зварювальних електродів, що використовуються при зварюванні вуглецевих та низьколегованих сталей на постійному та змінному струмі По механічним властивостям наплавленого металу електроди відносяться до типу Э46 по Держстандарту 9467 Електроди характеризуються високою технологічністю у процесі екструзії, за рахунок доброї пластичної обмазувальної маси Недоліком аналогічних електродів, в тому числі і прототипа являється велика КІЛЬКІСТЬ шлаку, що утворюється у процесі зварювання, який ускладнює зварювання таврових і кутових з'єднань, погіршується відділення шлаку, особливо при зварюванні таврових з'єднань, невисокі пластичні властивості наплавленого металу і ударна в'язкість, особливо при низьких температурах Це не дозволяє використовувати електроди для зварювання відповідальних конструкцій із низьколегованих сталей Технічним завданням даного винаходу є створення електрода для зварювання вуглецевих і низьколегованих сталей з підвищеними зварювально-технологічними властивостями, високою продуктивністю і пластичними характеристиками наплавленого металу, що забезпечується за рахунок зміни шлакової і газової системи захисту ме вогнетвапняк, компо31 - 5 3 1 -15 0 15-18 7-12 8-10 1,5-5 4-6 15-3 . О 00 ю 1^ о ю 50758 талу шва компонентами електродного покриття Рішення поставленого завдання досягається тим, що для оптимізацм газошлакової системи покриття в його склад, що вміщує ільменітовий концентрат, ферромарганець, тальк, карбонат металу, додатково вводять чавун, деревинне борошно, компонент, що вміщує двоокис кремнію, вибраний із групи кварцовий пісок, цеоліт, вогнетривку глину, а в якості карбоната металу - компонент, вибраний із групи вапняк, мергель, при наступному співвідношенні покриття, в мас % Ільменітовий концентрат 31 - 53 Карбонат металу, вибраний із групи вапняк, мергель 10-15 Ферромарганець 15 -18 Чавун 7-12 Тальк 8-Ю Компонент, що вміщує двоокис кремнію, вибраний із групи кварцовий пісок, цеоліт 1,5-5 Вогнетривка глина 4 -6 Деревинне борошно 1,5-3 Новим, в порівнянні з прототипом, є введення у склад покриття чавуну 7 - 12%, деревинного борошна 1,5 - 3%, компоненту, що вміщує двоокис кремнію, вибраного з групи кварцовий пісок, цеоліт 1,5 - 5%, а також введення в якості карбонату метала, компонента, вибраного із групи вапняк, мергель 10 -15% Істотність ВІДМІН складу покриття, що заявляється, міститься в невідомості використання в ньому мергеля і цеоліта, як компонентів електродного покриття, а також використання чавуну в якості розкислювача і компонента, що одночасно підвищує продуктивність зварювальних електродів Чавун, у вигляді порошку, отриманого після розмелу чавунної стружки і просіву через сито №0315 Держстандарт 6613, вводиться у склад покриття в КІЛЬКОСТІ 7 - 12%, як розкислювач зварювальної ванни, дякуючи наявності у його складу вуглецю, кремнію і марганцю, а також як компонент, що підвищує продуктивність наплавки, яка забезпечується залізом, що знаходиться у чавуні Введення чавуну у склад покриття в КІЛЬКОСТІ менше 7% не забезпечує підвищення продуктивності наплавки і ефекту розкислення зварювальної ванни При введенні чавуну у склад покриття у КІЛЬКОСТІ більше 12% спостерігається підвищення вмісту вуглецю в металі шва, що може привести до виникнення гарячих тріщин, крім того підвищується схильність електродів до пороутворення за рахунок інтенсивного окислення вуглецю в зварювальній ванні і виділення СО Мергель, або вапняк вводяться у склад покриття в КІЛЬКОСТІ 10 - 15% Вони відносяться до групи карбонатів метлу і являють собою мергель осадкова глинисто-карбонатна гірська порада, що вміщує 50 - 70% карбонатних мінералів (кальцита, доломіта) і 25 - 50% глинистих мінералів Відомо використання мергеля Амвросмвського родовища Донецької обл для виробництва цементу Вапняк - карбонатний мінерал, що містить І(СаО+МдО)+55,5%, МдО - 1,9%, SiO2 - 1,5%, S
